Антискейтинг настроить по перевернутому сд

Антискейтинг — зачем это нужно?

В процессе настройки проигрывателя винила, кроме установки вполне очевидной для меломанов прижимной силы (силы, с которой игла картриджа будет давить на звуковую дорожку), обычно рекомендуется выставить и определенную величину антискейтинга. Давайте разберемся, что это такое и зачем нужна данная настройка.

Скользить без усилий

Начнем, как всегда, с физики. Во время воспроизведения вращающейся пластинки на иглу тонарма, находящуюся в звуковой дорожке, действует сила, толкающая ее в направлении центра пластинки (к шпинделю опорного диска). Эта сила называется скатывающей, так как она действует в боковом направлении относительно движения иглы. В этом же направлении и сам тонарм обладает высокой подвижностью, что обусловлено его конструкцией. В результате такое боковое давление может привести к искажениям звука, преждевременному износу иглы и пластинки, и другим неприятностям.

Чтобы устранить влияние на иглу скатывающей силы была придумана система ее компенсации, которая создает такое же усилие, но в противоположном направлении. Она и получила англоязычное название anti-skating (антискейтинг), то есть «против скатывания».

Как регулируется антискейтинг

Как мы уже выяснили, звукосниматель проигрывателя винила будет работать правильно только в том случае, если система антискейтинга полностью компенсирует воздействующую на него скатывающую силу. Одной из распространенных систем антискейтинга является весовая — с использованием грузика определенного, точно рассчитанного веса на тонкой леске. С помощью небольшой петли эта леска зацепляется за специальный держатель на тонарме вблизи его опоры — все просто, но работает такая система очень эффективно. Впрочем, только при условии правильной настройки величины антискейтинга. В системе с весовой компенсацией скатывающей силы тона может быть осуществлена двумя способами.

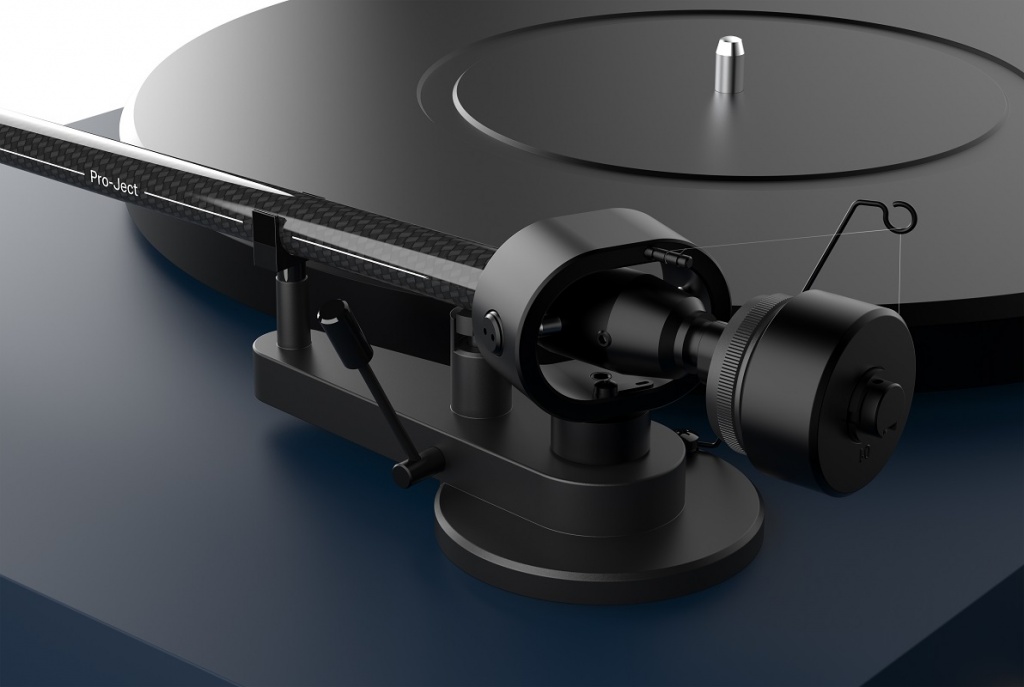

Грузик антискейтинга на тонарме проигрывателя Pro-Ject

Можно использовать грузики разной массы, или переставлять петлю лески грузика на разные бороздки держателя, изменяя тем самым угол воздействия груза на тонарм. Все рекомендации по такой настройке обычно подробно изложены в инструкции на проигрыватель.

В некоторых проигрывателях винила используется другая система антискейтинга, магнитная. Как следует из названия, она построена на использовании силы поля магнитов, которая и используется для компенсации скатывающей силы. В таких системах для регулировки величины антискейтинга используется колесико, на которое нанесена соответствующая шкала.

Зачем регулировать антискейтинг

Можно сказать, что практически все современные проигрыватели винила имеют механизм антискейтинга, и даже если у какой-либо модели он в явном виде отсутствует, это не значит, что его нет. Просто в таком проигрывателе скорее всего используется антискейтинг с фиксированным значением усилия (например, на основе небольшой пружинки), который настроен на заводе-изготовителе именно для данного сочетания тонарма и картриджа. Такое решение обычно встречается в моделях начального уровня, в которых или вообще не предусмотрена возможность замены картриджа, или предполагается его замена на точно такую же модель.

Пример использования магнитного антискейтинга на проигрывателе Pro-Ject RPM-1 Carbon

Причем здесь возможность замены картриджа? Дело в том, что в случае установки на тонарм картриджа с определенным параметрами может потребоваться его изменение. И вот почему.

Звуковая дорожка (канавка) виниловой пластинки имеет V-образную форму — ее стенки сходятся под определенным углом. Игла должна перемещаться примерно посередине ее глубины, так как именно в этом случае достигается наиболее точное и стабильное считывание звукового сигнала. Чтобы игла удерживалась именно в этом положении, не выскакивая вверх, но и не оказывая на стенки канавки излишнего давления, нужно правильно установить прижимную силу. И если эта настройка позволит отрегулировать положение кончика иглы по вертикали, то антискейтинг регулирует его горизонтальное положение, при котором давление на обе стенки будет одинаковым. При невыполнении данного условия звук в одном канале стереосистемы окажется громче, чем в другом, и могут возникнуть искажения. А при больших погрешностях в настройке антискейтинга картридж даже может «поехать» по пластинке.

Заметим, что прижимная сила и величина антискейтинга связаны между собой — изменив первую, вы должны будете настроить и вторую. Это вполне логично, так как обе этих силы действуют на одну и ту же иглу, хотя и в разных направления. Для правильной настройки проигрывателя винила вообще, и антискейтинга в частности, лучше всего строго следовать рекомендациям изготовителя конкретной модели. После замены или установки картриджа вы сначала устанавливаете величину прижимной силы, точно в соответствии с указанной в его спецификациях, а затем выставляете антискейтинг — эта настройка производится согласно инструкции на проигрыватель.

Как проверить правильность установки антискейтинга

Вы можете использовать специальную тестовую пластинку, чтобы проверить правильность установки антискейтинга — на такой пластинке содержатся треки, предназначенные для настройки и контроля различных параметров проигрывателя.

Тестовая запись для контроля антискейтинга содержит сигнал для каждого канала системы, и при правильной настройке звук в обоих должен быть чистым, одинаково громким и без искажений. Разумеется, необходимым условием для проведения такого теста должна быть безукоризненная работа всей стереосистемы в целом. Опытные меломаны используются для контроля правильности настройки антискейтинга осциллограф (прибор для визуального наблюдения различных электрических сигналов), что, разумеется, является более точным способом по сравнению с оценкой звука на слух.

Иногда виниловоды применяют для контроля точности настройки антискейтинга чистую пластинку, не имеющую звуковой дорожки. Если вы поместите иглу на ее поверхность, и тонарм не будет съезжать вперед или назад, значит, антискейтинг настроен правильно.

Смещение тонарма к центру пластинки или к ее краю будет означать необходимость подстройки величины антискейтинга в сторону уменьшения или увеличения. Впрочем, некоторые меломаны не согласны с подобным методом, так как сила, воздействующая на иглу в звуковой дорожке, все же отличается от той, которая действует на нее на гладкой поверхности.

Иногда бывает так, что у проигрывателя с правильно настроенной величиной антискейтинга игла вдруг начинает скользить в ту или иную сторону, или в звуке появляются характерные искажения. В этом случае рекомендуем убедиться в том, что аппарат находится в точном горизонтальном положении, воспользовавшись, например, специальным спиртовым уровнем, и, в случае необходимости, выровнять его.

Источник

Hi-Fi и High-End техника или энциклопедия звука и видео

ЗВУКОМАНИЯ

Hi-Fi и High-End техника или энциклопедия звука и видео

Что такое Анти-скейт и как его настроить

Что такое Анти-скейт и как его настроить

Во время воспроизведения винила создается сила, которая толкает тонарм к центру из-за трения между иглой и поверхностью записи. Эта внутренняя сила называется антискейт и должна быть нейтрализована или сбалансирована. В противном случае это может повлиять на качество звука и сделать иглу более склонной к пропуску. Устройство, препятствующее скатыванию в проигрывателе, называется антискейтом.

Что такое Анти-скейт и как его настроить

Большинство проигрывателей винила включают эту функцию. Проигрыватели пластинок, у которых нет приспособления для регулировки антискейта, могут иметь внутренний механизм противодействия силе катания. Тот факт, что проигрыватель винила не поставляется с ручкой противоскольжения, не означает, что проигрыватель будет плохо работать.

проигрыватель винила

Это только означает, что сила противоскольжения (анти-скейт) не может быть отрегулирована вручную. Тонармы с картриджами, встроенные к тонарму, не нуждаются в регулируемой функции защиты антискейт, потому что картридж нельзя заменить и не требуется противовес. Если на вашем проигрывателе нет антискейтового диска, вы можете проверить, используя два метода, описанных ниже, но вы не сможете отрегулировать его.

Как настроить антискейт

Картриджи работают правильно, когда в точке контакта между наконечником иглы и канавкой для записи вертикально приложены определенный вес или усилие. Этот вес или вертикальное усилие можно регулировать с помощью противовеса.

неправильное выравнивание проигрывателя винила

Надлежащее усилие отслеживания или вес сохранят иглу внутри канавки и позволят игле хорошо отслеживать вашу музыку. Если сила отслеживания слишком велика, игла может повредить вашу запись, и игле и кантилеверу будет трудно перемещаться вверх и вниз. Если отслеживание слишком легкое, игла не будет полностью сидеть на пазу и может прыгать повсюду. Таким образом, должен быть установлен правильный вес, не слишком легкий и не слишком тяжелый. Вы должны следовать спецификациям производителя.

правильное выравнивание проигрывателя винила

Анти-скейт и отслеживания силы

Стенки микроканавки имеют V-образную форму. Кончик иглы больше всего ходит посередине. Чтобы поддерживать иглу в середине канавки, необходимо установить правильное усилие трекинга и анти-скейта, оба одинаково важны. Сила вертикального слежения (VTA) удерживает иглу полностью в вертикальном положении на пазах, в то время как антискейт удерживает иглу в середине канавки горизонтально. Если не использовать антискейт, игла будет прислоняться к одной из стен.

Производители знают, что делают, поэтому всегда доверяют их параметрам. Чтобы отрегулировать усилие отслеживания, сначала необходимо прочитать характеристики картриджа, чтобы проверить рекомендуемое усилие отслеживания. Затем вы устанавливаете оба противовеса и ручку противоскольжения на вес, рекомендуемый для вашего картриджа.

Как проверить антискейт на проигрывателе винила

Я знаю, что есть два способа проверить правильность настройки анти-скейта.

Вы можете использовать Test Record (тестовую запись) для проверки правильности антискейта. Тестовая запись содержит записанные сигналы, которые могут помочь вам отрегулировать или оценить различные аспекты вашего проигрывателя винила. В случае антискейта один сигнал присутствует для каждого из каналов. При воспроизведении этой дорожки оба канала должны звучать чистыми и на самом высоком уровне.

антискейт

Искажения и различия в интенсивности являются признаками неправильной настройки антискейтов. Вы можете настроить анти-скейт, пока звук не станет чистым и уровень не будет сбалансирован. Вы можете прослушать трек или использовать осциллограф для анализа сигналов.

Проблема со звуковой оценкой сигнала заключается в том, что наш слух снижается с возрастом и с нашими привычками слушать. Таким образом, наше слушание может быть ненадежным. Для обычного человека это не должно быть проблемой.

Vertical Tracking

Некоторые люди используют чистую виниловую пластинку. Это пластинка без канавок, у нее плоская поверхность без музыки. В этом случае вы помещаете иглу в середину записи. Если игла сохраняет свое место во время воспроизведения, значит, антискейт настроен правильно.

вертикальная настройка

Если игла катится к центру или краю пластинки, необходимо отрегулировать антискейт. Есть некоторые меломаны, которые не согласны с этой техникой, потому что сила ската отличается на рифленой записи, чем на плоской поверхности.

конструкция транспортира для тонарма

Что делать, если на проигрывателе нет антискейта

Многие проигрыватели пластинок не позволяют регулировать силу противоскольжения. К сожалению, вы ничего не можете с этим поделать.

неправильная Регулировка азимута правильная Регулировка азимута

Совет: сначала убедитесь, что ваш проигрыватель винила находится в горизонтальном положении. Используйте инструмент, чтобы убедиться, что ваш проигрыватель выровнен. Если вы обнаружите, что ваш проигрыватель винила по-прежнему катается, вы можете попытаться положить маленькие картонные бумажки под ножки проигрывателя, чтобы изменить наклон. Это, однако, не точный способ контроля антискейта, но может решить некоторые проблемы с пропуском, которые может возникнуть у проигрывателя без антискейта.

Защита от скатывания или антискейт — это попытка противодействовать силе катания, которая стремится притянуть тонарм / картридж к центру записи, когда картридж установлен в корпусе со смещенной головкой. Эта сила может привести к искажению и, неравномерному и преждевременному износу стенок паза записи и иглы.

К сожалению, этот параметр является еще одним компромиссом, так как эта сила постоянно изменяется по всей поверхности записи. Большинство тонармов содержит какой-то механизм, который прикладывает силу в противоположном направлении от силы катания с приблизительно равной величиной. Пожалуйста, ознакомьтесь с инструкциями по изготовлению тонарма перед выполнением любых настроек.
