WavGat. Непонятные значения на 5V.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Добрый, всем вечер.
Приехала ко мне плата WavGat, начал с ней эксперементировать, изучать скетчи т.п.
Соеденил выводы А0 и 3.3V смотрю в SerialMonitor, А0 возвращает 4064 значение. — OK
Соеденил выводы А0 и 5V — уже возвращается значение 2540. — . Почему, ожидаю 4064.
Подключил переменный резистор по мануалу 5V-A0-GND .
Начинаю вращать , значения изменяются от 0 до 4064, при этом если вывернуть резистор до максимальной пляхи,то отображается значение 2540 , а 4064 значение отображается где-то на половине шкалы (может чуть больше).
Что это такое? или необходима какая-нибудь колибровка и т.п.?
P.S. просьба не пинать за тупые вопросы, я новичок.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
мануал, где есть про калибровку
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Добавил фото моего МК на WavGAT — AVGA328P AU 1738
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
«Вот же круто. но зачем?» (с)
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
kirduino, предоставьте полную информацию:

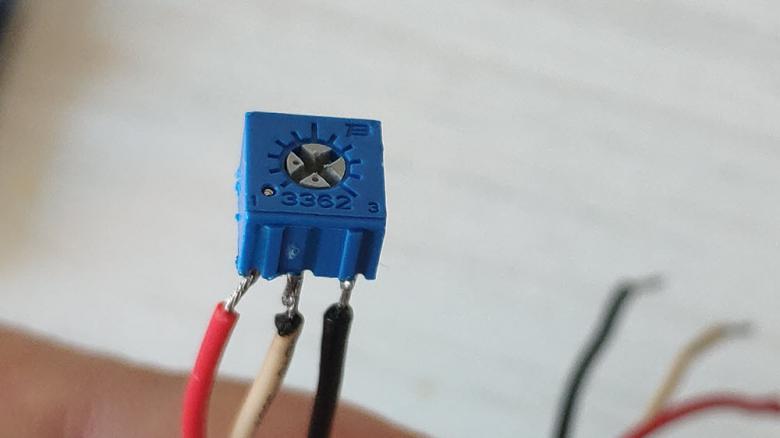

Фото подключенного к плате переменного резистора, что б были видны все соединения.
Скетч.
Какой аддон WavGAT или LGT ? Если первый, то я в обзоре не рекомендовал его использовать.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Скетч, базовый — AnalogReadSerial:
Не совсем понимаю, что вы имеете ввиду под аддонами. Но, плата пришла, я только залил файлы, которые рекомендовал продавец: Ссылка.
Далее, в IDE была выбрана плата и com порт.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
kirduino, это аддон от WavGat ставьте для начала от LGT, и проверьте снова
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Переустановил Arduino IDE. Скачанный аддон от dimax добавил в папку с установленной Arduino IDE.
Появились новые платы, выбираю, закачиваю Blink -> Система ругается.
Что-то мне подсказывает, что еще надо как-то прошивать МК?
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
kirduino, ругается так неприлично, что не стали цитировать? Очевидно некорретно установлен аддон.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Почему-то не нравится ему не обьявленная переменная LED_BUILTIN.
С предыдщуим аддоном такого не было.
Аддон ставился путем копирования папки hardware в корень Arduino IDE.
Закачал Скетч AnalogReadSerial , Скетч закачался без каких либо проблем.
Правда, проблема осталась, все те же 2540 на максимально повернутой ручке переменного резистора.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Постройте табличку, измеряя фактическое напряжение на аналоговом входе мультиметром, и отображаемое значение АЦП. Хотя бы через каждые пол-вольта.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Завтра куплю батарейку к мультиметру и сделаю таблицу.
По поводу скетча Blink, надо было объявить 13 пин в коде, скетч загрузился, теперь лампочка на плате мигает.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
уже создавал тему с этой проблемой, все один в один как вы описываете, производитель-продавец на странице АлиЭкспресс дает инструкцию по скачке и установке аддона, у них он свой вавгатовский, но сделан на основе LGT, а именно в скрипте поменяли только заголовок. У меня на чипе стоит маркировка как на оригинальном ATMEGA 328P, но как уже выявили с уважаемыми форумчанами это подделка, на сомом деле это LGT, а у Вавгата вроде как нет своего чипа, так что это вернее всего тот же LGT. Все что я тут прочитал, уже проходили, график зависимости АЦП от вольт даст перевернутую гиперболу с левой веткой из нуля, макимумом на 3,3=4000ед(примерно) и правой веткой 5В=2500. Предлагаю продолжить мою тему, благо там указанные эксперементы уже проведены.
Источник
Arduino.ru
WAVGAT Arduino nano
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Обшарил весь интернет, но не нашёл решения моей проблемы, которая заключается в следующем:
Имеется WAVGAT Nano 3.0
Драйвера для CH340 установлены, платы установлены ( в Arduino IDE ( Инструменты -> плата ) появились пункты: WAVGAT UNO R3, WAVGAT NANO 3.0, WAVGAT Pro mini ).
Выбираю свою плату ( WAVGAT NANO 3.0 ), порт ( в моём случае COM4). Скетч «Blink» компилируется и загружается нормально, светодиод мигает как надо, НО. При попытке скомпилировать другой скетч (скаченный из интернета и затем неоднократно проверенный в т.ч. и в железе ), появляется ошибка:
exit status 1 `data` does not name a type
Причём, если выбрать другую плату ( Arduino UNO или Arduino NANO (не WAVGAT)), то компиляция проходит на ура.
С чем это может быть связано?
Пробовал разные версии драйверов и IDE.
Заранее спасибо всем, кто откликнется.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Вообще-то большая часть написанных скетчей работают на одной или на нескольких версиях ардуино.
То, что скетч, написанный для одной версии, не работает на другой, — скорее правило, чем исключение.
В любом случае, если Вы пользуетесь нестандартной версией Ардуины, Вы должны знать, зачем Вы это делаете, и быть готовым к ограничениям, т.е. с тем, что к Вашей версии не удастся подключить те илим иные библиотеки.
В общем, наиболее прямое решение — использовать тот контроллер, для которого был написан скетч.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
В общем, наиболее прямое решение — использовать тот контроллер, для которого был написан скетч.
Или, что еще правильнее — писать скетчи самому, учитывая особенности того контроллера, что у вас есть.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Изначально скетч был написан для Arduino Nano (автор делал своё устройство именно на ней), но работал и на Arduino Uno (проверял сам). Значит WAVGAT Arduino Nano и просто Arduino Nano это всё-таки не одно и тоже.
Не зря люди пишут, что на WAVGAT`е можно только светодиодом поморгать.
Спасибо за помощь.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
RSF2305 — Ардуино Нано и Уно — это платы на одном и том же контроллере Атмега328. Фактически, это одна и та же плата, просто на пластике разного размера.
Вавгат нано — плата совсем на другом МК. Это не значит, что она ничего не может и годится «только светодиодом поморгать». Просто ее надо уметь готовить.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
То, что Uno, Nano и Pro mini это одно и тоже ( я имею ввиду микроконтроллер), я знаю, но я не знал, что WAVGAT это не клон Arduino Nano, а другая плата, на другом контроллере.
b707, я прочитал статью по Вашей ссылке, Спасибо. Выходит я зря ругал WAVGAT, но Вы поймите меня правильно. Я купил 2 WAVGAT`овские платы не для экспериментов, а для конкретной цели и получается, что они мне не подошли. Стоят они, конечно, копейки. Просто времени жалко. Придётся заново заказывать на 328-м контроллере.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Я купил 2 WAVGAT`овские платы не для экспериментов, а для конкретной цели и получается, что они мне не подошли. Стоят они, конечно, копейки. Просто времени жалко. Придётся заново заказывать на 328-м контроллере.
Какого времени? Вы даже не пытались разобраться что не понравилось компилятору. Ругается, значит всё, плохой контроллер. Что это за переменная data, чья она? Хотя бы тот скетч выложили, глядишь умные люди может и помогли.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
1) Времени на ожидание посылки.
2) Я пытался разобраться, перечитал множество сайтов и форумов, но похожей проблемы не нашёл (может плохо искал). В основном у всех проблемы с загрузкой, а не с компиляцией.
3) Переменная data здесь не причём. Это пример. Компилятор выдаёт такую ошибку при попытке скомпилировать и другие скетчи. Т.е. ошибка та же, переменная может быть другая.
4) Что касается скетча. Они достаточно большие (их несколько разных версий) . Если Вас не затруднит, перейдите по ссылке:
Там есть кнопка «Скачать архив», где и скетчи и схемы и вся информация. Я понимаю, что это наглость с моей стороны, за что и прошу прощения, но думаю так будет понятнее. Спасибо всем.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Нафига ему разбиратся, на форуме должны решить. В теме из #4 я скетч от 328 на WAVGAT перекинул, с всеми подробностями спецом расписал как скетч перекидывал.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Logic, во- первых, я Вашу тему из #4, к сожалению, не видел, а во-вторых мне нужно было сделать устройство один раз и забыть про разные там Arduino. Я спросил совета на этом форуме, добрые люди мне помогли. Я ошибся с выбором Arduin`ки. Заказал не на том контроллере. Это я уже понял. А теперь мне проще заказать другую Arduino, чем часами/днями/месяцами/годами изучать подробности и языки програмировангия.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
если внимательно присмотрется, на сайте Алекса есть спецом версия colorMusic_v2.0 WAVGAT
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Имеется ввиду ИК пульт от WAVGAT. Есть также версия 2.0 для пульта от KEYES. В версии 2.7 эти два пульта настраиваются в самом скетче. Сами же скетчи для обычной Arduino Nano.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
RSF2305 — как можно понять из ваших сообщений, вы зарабатываете деньги, заливая в микроконтроллеры чужие программы, найденные в интернете. И занимаясь этим, не желаете даже хоть чуть-чуть вникнуть, как эти программы написаны.
Дело ваше, но вряд ли вы с таким подходом найдете сочувствие на этом форуме.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
если внимательно присмотрется, на сайте Алекса есть спецом версия colorMusic_v2.0 WAVGAT
Так там жеж вывод вывод в ленту WS2812, он тока на ассемблере пишется, с учетом длительности каждой команды. В WAVGAT длительности команд посокращали. Понятно что работать не будет без доработки.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
Народ всем привет!
Ловите рабочее решение для Arduino WAVGAT nano 3.0
Что нужно: 1) usbasp. 2) arduino ide (последняя версия). 3) прямые руки и внимательность)))))
По порядку: 1) подключится к ардуино нано через usbasp. 2) в arduino ide выбрать ATmega328P (old bootloader). 3) в разделе програматор вбрать USBasp. 4) нажать на ЗАПИСАТЬ ЗАГРУЗЧИК.
И после радуемся нормальной работе Arduino nano 3.0 и шить только с выбранным пунктом платы ATmega328P (Old Bootloader)
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
sanbuka, у вас плата не WavGat, а обычная нано. (Либо WAVGAT стал припаивать родные атмеловские мк).
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
ага) только я их не в магазине вавгеат брал, а после доюовления в директорию \Arduino\hardware папок «WAV8F» и «WAV» в разделе появились отдельные платы WAVGAT и только через них смог прошить блик. До этого не шилось ничего, вообще ничего!
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
ага) только я их не в магазине вавгеат брал, а после доюовления в директорию \Arduino\hardware папок «WAV8F» и «WAV» в разделе появились отдельные платы WAVGAT и только через них смог прошить блик. До этого не шилось ничего, вообще ничего!
блинк в них и так прошит, не верю что вавгат, похоже на атмеги с оптибутом.
давай фото кристала.
и магазин где брал.
на видео тебе диза, не снимай больше такое.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
я понимаю что блинк зашит по умолчанию, я говорил что до этого не шилось вооще ничего от слова вообще. и ниодин хваленый форум или видос не помог. Вот инфа про добовления нового железа от разработчика помогла.
фото кристалов не могу скинуть так как нет хорошего фотика, причем они Вам не помогут, китайцы и так великие мастера на художку) )))
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
я никогда не говорил, что я в этом силен, просто меня сильно веселят невнимательные люди, которые видят «фигу» ) ))) в моем случаи «мой» метод помог И ЕЩЕ КОМУ-ТО ПОМОЖЕТ!
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
фото кристалов не могу скинуть так как нет хорошего фотика, причем они Вам не помогут, китайцы и так великие мастера на художку) )))
Да ладно, даже смартфоном можно сфоткать маркировку микроконтроллера. И wavgat кстати не подделывает маркировку, он честно пишет свою. Wavgat это просто другой микроконтроллер с закосом под Atmega328, но имеет свою честную маркировку.
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
так я Wavgat не обвинял. человек открыл тему и описал проблему у меня была такая же, я ее решил, способ скинул. Кто из этих псевдо кодеров сталкивался с такой проблемый и предложив решения рание,а?! так вот «пиздеть не мешки ворочить» есть тая русская пословица! Если Вы помогаете, помогайте! А то как бабы базарные . ну ну и не вагет это, и это оптибут, а фото кристалов, а ссылку на магазин. Я уже в первом посте писал «Прямые руки и внимательность». как у таких слепых хоть что то получается?!
Прежде чем критиковать разбиритесь, предложите решение или помогите решить проблему, а то так с 13.10.2018 никто ни чего не предложил. кроме пультов и ссылок на гит!
- Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии
так я Wavgat не обвинял. человек открыл тему и описал проблему у меня была такая же, я ее решил, способ скинул. Кто из этих псевдо кодеров сталкивался с такой проблемый и предложив решения рание,а?! так вот «ххххх не мешки ворочить» есть тая русская пословица! Если Вы помогаете, помогайте! А то как бабы базарные . ну ну и не вагет это, и это оптибут, а фото кристалов, а ссылку на магазин. Я уже в первом посте писал «Прямые руки и внимательность». как у таких слепых хоть что то получается?!
Прежде чем критиковать разбиритесь, предложите решение или помогите решить проблему, а то так с 13.10.2018 никто ни чего не предложил. кроме пультов и ссылок на гит!
А вы, считаете, что в вопросе про вавгат дать ответ не про него, это помощь?
И это, с эмоциями, полегше.
