Ввод команды: 3dсекпл
Задает секущие плоскости для отображения на 3D орбитальных видах. Управлять плоскостями можно с помощью панели инструментов или выбрав соответствующую опцию из контекстного меню.
Для полноты эффекта секущих плоскостей можно нажать кнопку «Закрыть» в верхнем правом углу окна. Сами плоскости остаются неподвижными, и отсеченными оказываются все новые и новые объекты.
Для отключения секущих плоскостей следует нажать правую кнопку мыши в области рисования или окна «Регулировка секущих плоскостей» и установить или снять флажок «Передняя секущая вкл» или «Задняя секущая вкл».
Контекстное меню регулировки секущих плоскостей
Для доступа к перечисленным ниже опциям следует нажать правую кнопку мыши в пределах окна «Регулировка секущих плоскостей».
Регулировка передней секущей
Режим изменения положения передней секущей плоскости. Ей соответствует линия в нижней части окна. Если опция «Передняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Регулировка задней секущей
Режим изменения положения задней секущей плоскости. Ей соответствует линия в верхней части окна. Если опция «Задняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Создать срез
Выполняет совместное изменение положения задней и передней секущих плоскостей. На 3D орбитальном виде отображается так называемый “срез” — область пространства между двумя плоскостями. Для того чтобы установить толщину среза, нужно предварительно отрегулировать плоскости по отдельности. После этого их можно регулировать совместно.
Панорамирование
Перемещение секущей плоскости по экрану с помощью курсора (в виде кисти руки). Курсор для этого следует перемещать в нужном направлении, удерживая нажатой кнопку мыши. Курсор остается активным до тех пор, пока не будет нажата другая кнопка мыши.
Зумирование
Увеличение или уменьшение изображения секущей плоскости на экране с помощью курсора (в виде увеличительного стекла). Для увеличения изображения следует нажать кнопку выбора и перемещать курсор в направлении верхней части окна «Регулировка секущих плоскостей». Для уменьшения изображения следует нажать кнопку и перемещать курсор в направлении нижней части окна.
Передняя секущая вкл
Включение и отключение передней секущей плоскости. Пометка около опции говорит о том, что передняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить переднюю секущую плоскость, нужно убрать пометку, повторно выбрав данную опцию.
Задняя секущая вкл
Включение и отключение задней секущей плоскости. Пометка около имени опции в меню говорит о том, что задняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить заднюю секущую плоскость, нужно убрать пометку, повторно выбрав данную опцию.
Сброс
Сброс установленных размеров и положения окна и секущей плоскости и возвращение к исходным размерам (на весь чертеж).
Источник
AutoCAD
Автор:
Задание плоскости подрезки для отображения 3D-объектов в орбитальном 3D-виде.
После изменения настроек и закрытия окна можно повернуть вид, чтобы посмотреть внутреннюю конструкцию 3D-объектов при прохождении через плоскости подрезки.
Список параметров
Следующие параметры доступны на панели инструментов окна или в контекстном меню.
Регулировка передней плоскости подрезки
Настройка передней плоскости подрезки. Ей соответствует линия в нижней части окна. Если опция «Передняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Регулировка задней плоскости подрезки
Настройка задней плоскости подрезки. Ей соответствует линия в верхней части окна. Если опция «Задняя секущая вкл» активна, результат перемещения плоскости становится сразу же заметен на 3D орбитальном виде.
Одновременное перемещение задней и передней плоскостей подрезки, при этом в орбитальном 3D-виде отображается «разрез» объектов. Для того чтобы установить толщину разреза, нужно предварительно отрегулировать плоскости по отдельности. После этого их можно регулировать совместно.
Отображение курсора панорамирования (курсор в виде ладони для панорамирования плоскости подрезки). Курсор для этого следует перемещать в нужном направлении, удерживая нажатой кнопку мыши. Курсор остается активным до тех пор, пока не будет выбрана другая кнопка.
Отображение курсора зумирования ( курсор в виде лупы для увеличения или уменьшения плоскости подрезки). Для увеличения изображения следует нажать кнопку выбора и перемещать курсор в направлении верхней части окна «Регулировка секущих плоскостей». Для уменьшения изображения следует нажать кнопку и перемещать курсор в направлении нижней части окна.
Включить/отключить переднюю плоскость подрезки
Включение или отключение передней плоскости подрезки. Пометка около опции говорит о том, что передняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить переднюю секущую плоскость, нужно убрать пометку, повторно выбрав данный параметр.
Включить/отключить заднюю плоскость подрезки
Включение иди отключение задней плоскости подрезки. Пометка около имени опции в меню говорит о том, что задняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить заднюю секущую плоскость, нужно убрать пометку, повторно выбрав данный параметр.
(Только в контекстном меню.) Сброс параметров окна и плоскости подрезки до уровня границ чертежа.
Источник
AutoCAD
Не удалось извлечь оглавление
СЕКПЛОСКОСТЬ (команда)
Автор:
Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D-объекты и облака точек.
Объекты секущей плоскости создают сечения 3D-тел, поверхностей, сетей и облаков точек. Используйте объекты секущей плоскости в сочетании с псевдоразрезами для анализа модели, сохранения сечений в виде блоков для использования в листах и извлечения 2D-геометрии из облаков точек.
Список параметров
Отображаются следующие параметры.
Грань или любая точка для указания местоположения линии сечения
Задает грань для определения плоскости объекта-сечения.
В качестве альтернативы можно выбрать на экране любую точку, не расположенную ни на одной грани, и создать объект-сечение, не связанный с телом или поверхностью. Первая точка — эта точка поворота объекта-сечения.
- Через точку. Устанавливает вторую точку, которая определяет плоскость объекта-сечения.
Построить сечение
Определение объекта-сечения посредством указания множества точек для создания ломаной линии сечения.
Эта опция позволяет создать объект-сечение в состоянии контура сечения с отключенным режимом псевдоразреза.
Выравнивание объекта-сечения ортогонально по отношению к ПСК.
Объект-сечение, содержащий все 3D-объекты, создается с заданной ориентацией относительно ПСК (а не текущего вида). Этот параметр позволяет создать объект-сечение в состоянии секущей плоскости с включенным режимом псевдоразреза.

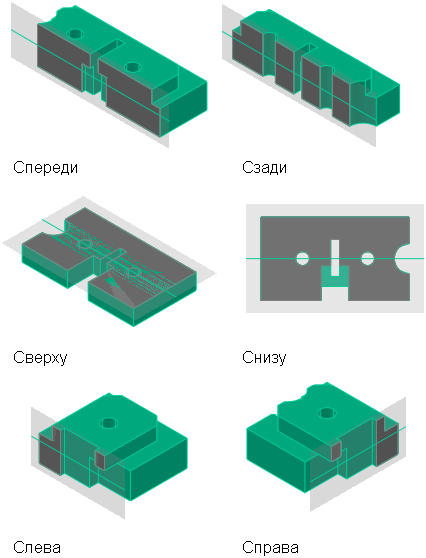

- Выровнять сечение по. Задание положения объекта-сечения для выравнивания по одной из следующих указанных ориентаций ПСК:
- Передний план
- Задний план
- Сверху
- Снизу
- Левая
- Правая
Тип Указание плоскости, среза, контура или объема в качестве параметра при создании секущей плоскости. После выбора стиля команда возвращается к первому запросу с выбранным типом по умолчанию.
- Плоскость. Указание плоского сегмента 3D-тела, поверхности, сети или облака точек и размещение секущей плоскости.
Источник
AutoCAD Architecture
Не удалось извлечь оглавление
Работа в проекте с секущими плоскостями
Автор:
Можно задать глобальную секущую плоскость для каждой конфигурации экранного представления на чертеже, а также индивидуальные секущие плоскости для таких объектов, как стены, навесные стены и проемы в стенах.
Глобальная секущая плоскость
Можно задать секущую плоскость для конфигурации экранного представления на чертеже. При этом объекты, входящие в эту конфигурацию экранного представления, разрезаются на той высоте, которая определена в экранном представлении, за исключением случаев, когда для них определена собственная секущая плоскость. Для каждой конфигурации экранного представления может быть задана своя, отдельная секущая плоскость.
Собственная секущая плоскость объекта
Ряд объектов может переопределить параметры секущей плоскости в конфигурации экранного представления и использовать собственные секущие плоскости: например, стены, витражи и лестницы.
Диапазон видимости секущей плоскости
Секущая плоскость задается на определенной высоте, например, 1,4 метра. Объекты, находящиеся над или под этим уровнем, по умолчанию на виде в плане не отображаются. Однако возможно определить область видимости над и под секущей плоскостью. Компоненты объектов внутри этого диапазона также будут показаны. Это удобно, если надо, например, показать окно, которое лежит выше или ниже секущей плоскости, но должно быть включены в экранное представление.
Обзор вариантов секущих плоскостей окна на виде «В плане»
Кроме того, область видимости можно использовать для определения ограниченных видов, таких, как вид модели для третьего этажа. В этом случае область видимости определяет, какие уровни следует показать, а какие — скрыть.
Усеченный 3D-вид третьего этажа
Секущие плоскости и уровни
Уровни представлены по отдельности в одном или нескольких файлах; при отображении всего здания их собирают на виде или на листе.
Для каждого уровня здания задается отдельная секущая плоскость. Создается файл чертежа, конструкцию или вид, который представляет уровень, и назначаете секущую плоскость для конфигурации экранного представления внутри чертежа.
На следующих иллюстрациях показана витраж, распределенная по 3 уровням. Слева показана секущая плоскость для связанного чертежа уровня. Планы справа показывают, как будет отображаться витраж на виде в плане для каждого уровня. Обратите внимание на различия во внешнем виде дверей и импостов на планах разных этажей.
Источник
AutoCAD MEP
Автор:
При задании конфигурации экранных представлений (ЭП) можно определить секущую плоскость и диапазоны отображения. На виде плана программа AutoCAD MEP использует настройки секущей плоскости для текущей конфигурации экранных представлений. Кроме того, для определения того, какой экранный компонент («Снизу», «Низко», «Высоко» или «Сверху») используется для отображения объекта, используется отметка.
Установка секущей плоскости и диапазонов отображения
- В диалоговом окне «Параметры» выберите «Включить отображение по отметке».
- Задайте настройки секущей плоскости одним из следующих способов:
Если требуется. то. определить высоту секущей плоскости для текущей конфигурации экранного представления, выберите значение «Секущая плоскость» в строке состояния. определить высоту секущей плоскости для любой конфигурации экранного представления, Выберите вкладку «Управление»
панель «Стиль и отображение» Диспетчер стилей . Выберите конфигурацию экранного представления, которая использует экранное представление «План» на виде сверху (в плане) или экранное представление «В одну линию» (только для области «Воздуховоды»). Выберите вкладку «Секущая плоскость» на правой панели.Секущая плоскость — это высота, на которой производится разрезание объекта для получения представления вида в плане.

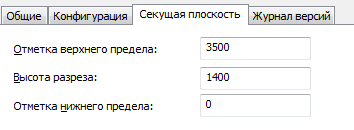

Пример вкладки «Секущая плоскость» в Диспетчере экранных представлений

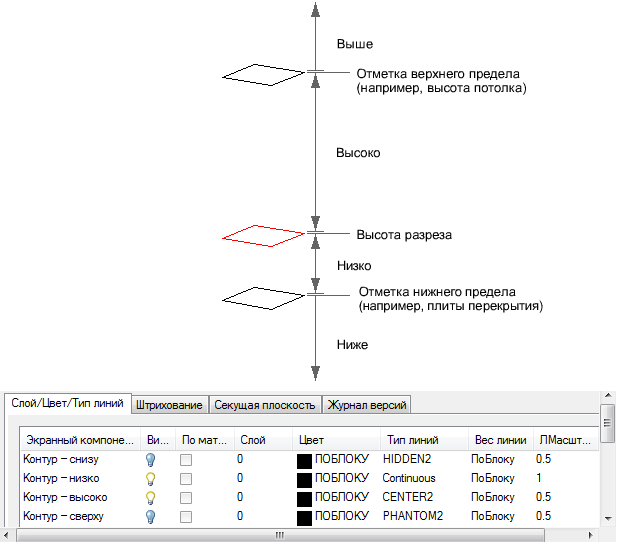

Введенные значения для параметров «Отметка верхнего предела» и «Отметка нижнего предела» не должны задаваться относительно высоты секущей плоскости. Это абсолютные значения высоты, вычисленные относительно начала координат МСК. Поэтому значение, вводимое для параметра «Отметка верхнего предела» должно быть больше значения параметра «Высота секущей плоскости». Недопустимые значения будут давать неправильные результаты.
Объекты, расположенные выше этой отметки, отображаются при использовании экранных компонентов «Сверху». Например, в экранном представлении в 1 линию это компонент «Одна линия — сверху». В экранном представлениях плана это компоненты «Контур – сверху», «Изоляция – сверху» и «Подъем-опуск — сверху».
Объекты в этом диапазоне или ниже него, но выше высоты секущей плоскости отображаются при использовании экранных компонентов «Высоко».
- Для параметра «Отметка нижнего предела» введите значение для нижнего диапазона плана этажа. Объекты, расположенные на одной высоте с секущей плоскостью или ниже ее, но выше данной отметки, отображаются при использовании экранных компонентов «Низко». Объекты, расположенные на этой высоте или ниже ее, отображаются при использовании экранных компонентов «Снизу».
Источник
панель «Стиль и отображение»
Выберите конфигурацию экранного представления, которая использует экранное представление «План» на виде сверху (в плане) или экранное представление «В одну линию» (только для области «Воздуховоды»). Выберите вкладку «Секущая плоскость» на правой панели.
