Автокад 2020 как настроить цвет фона

Изменение цвета фона на белый в AutoCAD

Разработчики программного обеспечения AutoCAD установили цвет фона страницы «Модель» по умолчанию темно-серым. Такое решение было принято потому, что многие пользователи предпочитают именно данную расцветку. Она не утомляет глаза во время рабочего процесса, а также позволяет лучше взаимодействовать со светлыми линиями. Однако не всех юзеров устраивает такая настройка, поэтому они хотят установить цвет фона белым, чтобы он был точно таким же, как и при печати готового проекта. Наша сегодняшняя статья поможет решить эту задачу.

Изменяем цвет фона на белый в AutoCAD

Как известно, работа над проектом в Автокаде осуществляется в двух пространствах — модельном и видовом экране (страница под названием «Лист»). Во второй уже автоматически выбран цвет фона белый, а вот первый придется поменять. Далее мы расскажем и о том, как изменить цвет фона в модуле «Лист», если он вдруг стал серым или вы раньше как-то случайно изменили его. Разобраться в этом поможет очень простая инструкция.

Убедитесь в том, что на рабочем пространстве не выбраны объекты, а затем нажмите по пустому месту правой кнопкой мыши и щелкните на вариант «Параметры».

Здесь щелкните по кнопке «Цвета».

Вы должны определиться с пунктами в списках. В «Контекст» выделите «Пространство 2D-модели», а в «Элемент интерфейса» — «Однородный фон».

В нем укажите вариант «Белый» или любой другой на ваше усмотрение.

Теперь вы можете заметить, что бесконечная область в модуле «Модель» стала белой.

Если хотите изменить цвет видовых экранов, в «Контекст» следует отметить «Лист» и также изменить цвет параметра «Однородный фон».

Если вы только начинаете свое знакомство с данным инструментом, то наверняка еще не слышали о многих действиях и возможностях, которые здесь доступны. Потому мы советуем начать свое изучение со специальной обучающей статьи.

Как видите, в выполнении поставленной задачи нет ничего сложного. Изменение цвета фона — лишь одна из сотен настроек, которые доступны для изменения в программе AutoCAD. Узнать больше об основных из них мы предлагаем в другом нашем материале, перейдя по указанной ниже ссылке.

Помимо этой статьи, на сайте еще 12333 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Источник

Как поменять фон в Автокаде

У многих пользователей возникает вопрос, «Как в Автокаде сделать белый фон?». При начальных настройках пространство модели имеет черный цвет. Несмотря на то, что яркость экрана при черном цвете рабочего пространства намного меньше, и тем самым слабее нагрузка на глаза, для многих белый фон в Автокаде более привычный. Он ассоциируется с чертежным листом.

Мы вам подскажем, как поменять фон в Автокаде за 3 клика! Если вы новичок — обязательно пройдите бесплатные уроки «Автокад для чайников»!

Как поменять фон в Автокаде с черного на белый?

Чтобы изменить цвет фона в Автокаде, нужно вызвать окно «Параметры». Существует несколько способов это сделать — изменить цвет фона в автокаде. Щелкните на пустом месте пространства чертежа правой кнопкой мыши (ПКМ) → «Параметры», как показано на рис.

Также можно выбрать меню «Приложение», в левом верхнем углу программы.

Чтобы ответить на вопрос: «Как в Автокаде поменять фон на белый?» — так же можно использовать командную строку. Для этого необходимо ввести команду «НАСТРОЙКА» или ее псевдоним «НА…». Затем нажать Enter.

Какой бы из способов вы ни выбрали, откроется диалоговое окно «Параметры». Чтобы черный фон в Автокад, который стоит по умолчанию, изменить на другой цвет фона, нужно перейти на вкладку «Экран» → «Цвета».

В открывшемся окне «Цветовая гамма окна чертежа» в первую очередь необходимо выбрать пространство, которое будем настраивать. Затем − элемент интерфейса. Поскольку нас интересует вопрос, как поменять цвет экрана в Автокаде, то оставим активным «Пространство 2D-модели», а элемент интерфейса — «Однородный фон». Вам достаточно выбрать подходящий цвет (в нашем случае − белый).

Теперь на Образце можно посмотреть, как будет выглядеть в AutoCAD белый фон. Обязательно нажмите кнопку «Принять», чтобы сохранить все настройки.

Теперь вы знаете, как в Автокаде изменить фон. Советуем рассмотреть самостоятельно другие варианты цветовой гаммы для различных элементов интерфейса.

Источник

AutoCAD

Не удалось извлечь оглавление

для работы с фонов и теней

Автор:

В качестве фона для пространства модели или видовых экранов можно задать чистый цвет, градиентную заливку, изображение, солнце и небо или освещение на основе изображения.

Управление отображением кромок

1. В левом верхнем углу видового экрана выберите «Элементы управления визуальными стилями» и «Диспетчер визуальных стилей».

Либо выберите вкладку «Вид» панель «Палитры» (в развернутом виде) Визуальные стили найти или вкладку «Визуализация» панель «Визуальные стили» кнопка вызова диалогового окна

В Диспетчере визуальных стилей выберите любой визуальный стиль, кроме стиля «2D-каркас».

В категории «Источник света» включите параметр «Интенсивность бликов» и задайте следующие свойства.

• Интенсивность бликов
• Отображение теней

открыть «диспетчер видов» задание фона

1. В левом верхнем углу видового экрана выберите «Элементы управления видами» и «Диспетчер видов».

Либо выберите вкладку «Вид» панель «Виды» Диспетчер видов или вкладку «Визуализация» панель «Виды» Диспетчер видов . найти

В Диспетчере видов щелкните имя вида, который требуется изменить. Если вид не отображается, разверните соответствующий узел в списке видов.

Задание однородного фона в видовом экране

1. В Диспетчере видов откройте панель «Свойства» и в разделе «Общие» щелкните поле «Переопределение фона», затем выберите «Однородная заливка».
2. В диалоговом окне «Фон» в разделе «Параметры однородной заливки» щелкните элемент настройки цвета.
3. В диалоговом окне «Выбор цвета» укажите цвет, который будет использоваться для фона.
4. в диалоговом окне «фон» нажмите «ок» для возврата в диспетчер видов.
5. В Диспетчере видов выберите «Установить» и нажмите кнопку «ОК».

Задание градиентного фона в видовом экране

1. В Диспетчере видов откройте панель «Свойства» и в разделе «Общие» щелкните поле «Переопределение фона», затем выберите «Градиент».
2. В диалоговом окне «Фон» в разделе «Параметры градиента» укажите требуемые параметры для градиентной заливки.
   • Выберите «Три цвета» для создания трехцветного градиентного фона.
   • Щелкните каждый элемент настройки цвета, чтобы отобразить диалоговое окно «Выбор цвета» и указать нужный цвет.
   • Введите значение угла поворота для градиентной заливки в текстовом поле «Угол поворота».
3. в диалоговом окне «фон» нажмите «ок» для возврата в диспетчер видов.
4. В Диспетчере видов выберите «Установить» и нажмите кнопку «ОК».

Установка изображения в качестве фона видового экрана

1. В Диспетчере видов откройте панель «Свойства» и в разделе «Общие» щелкните поле «Переопределение фона», затем выберите «Изображение».
2. В диалоговом окне «Фон» в разделе «Параметры изображения» нажмите кнопку «Обзор» и выберите фоновое изображение. Нажмите «Открыть».
3. Выберите «Регулировка изображения».
4. В диалоговом окне «Настройка фонового изображения» задайте нужные параметры изображения.
   • Укажите точку вставки изображения, выбрав вариант из раскрывающего списка «Точка вставки изображения».
   • Выберите щелчком «Смещение или масштабирование» для настройки функциональных возможностей регуляторов.
   • Установить флажок «Сохранять пропорции при масштабировании» для равномерного масштабирования изображения.
   • Перетащите регуляторы для настройки смещения или масштабирования изображения, исходя из текущей настройки.
5. в диалоговом окне «фон» нажмите «ок» для возврата в диспетчер видов.
6. В Диспетчере видов выберите «Установить» и нажмите кнопку «ОК».

Задание фона «Солнце и небо» для видового экрана

Прежде чем менять фон, убедитесь, что фотометрическое освещение включено.

Щелкните вкладку «Визуализация» панель «Источники света» (расширенная) раскрывающийся список «Единицы освещения» «Американские единицы освещения» найти или «Международные единицы освещения» найти .

Фотометрическое освещение включается, задаются американские или международные единицы освещения.

После включения фотометрического освещения можно включить фон «Солнце и небо» и указать требуемые настройки.

1. Откройте Диспетчер видов.
2. В Диспетчере видов откройте панель «Свойства» и в разделе «Общие» щелкните поле «Переопределение фона», затем выберите «Солнце и небо».
3. В диалоговом окне «Регулировка фона «Солнце и небо» задайте нужные параметры фона.
4. Нажмите «OK» для возврата в Диспетчер размерных стилей.
5. В Диспетчере видов выберите «Установить» и нажмите кнопку «ОК».

Источник

AutoCAD

Не удалось извлечь оглавление

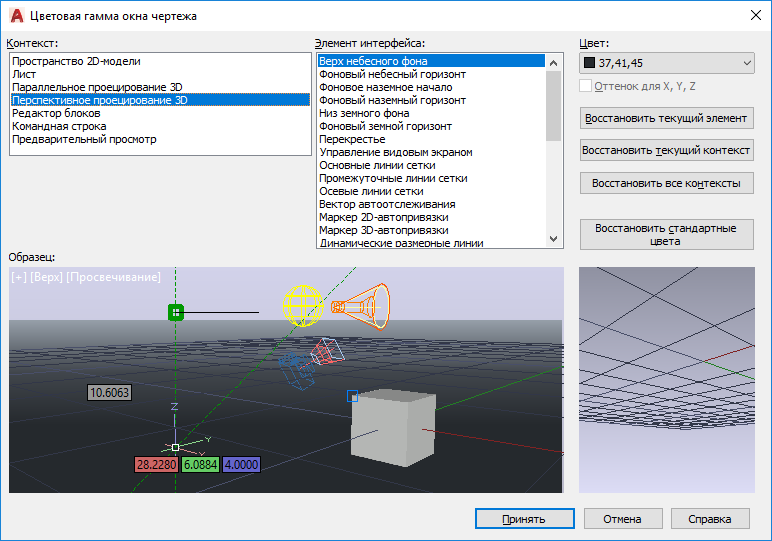

Диалоговое окно «Цветовая гамма окна чертежа»

Автор:

Установка цветов отображения элементов интерфейса для каждого контекста в приложении.

НАСТРОЙКА (команда) найти : вкладка «Отображение» > «Цвета»

Под контекстом здесь подразумевается рабочая среда, например пространство модели. Под элементами интерфейса подразумеваются элементы, такие как перекрестье или цвет фона, видимые в отдельном контексте.

Список параметров

Отображаются следующие параметры.

Контекст

Под контекстом здесь подразумевается среда, например пространство модели. Элементам интерфейса могут назначаться разные цвета в зависимости от контекста. При выборе контекста отображается список соответствующих элементов. Выберите контекст, затем элемент интерфейса, и наконец, цвет.

Элемент интерфейса

Вывод списка элементов интерфейса, имеющихся в выбранном контексте. Под элементами интерфейса подразумеваются элементы, видимые в отдельном контексте (например, цвет фона). Выберите элемент интерфейса, затем цвет.

Вывод списка доступных параметров цветов для применения к выбранному элементу интерфейса. Можно задать любой из цветов, перечисленных в списке, или выбрать элемент «Выбор цвета» для вызова диалогового окна «Выбор цвета».

Для получения цветовых оттенков применяется чистый красный, синий и зеленый цвета с использованием яркости цвета, заданного пользователем, при увеличении насыщенности цвета на 50%.

Оттенок для X, Y и Z

Возможность нанесения оттенка по оси Z в AutoCAD LT отсутствует.

Позволяет применить цветовые оттенки по осям X, Y и Z для следующих элементов интерфейса: перекрестья, векторы автоотслеживания, линии сетки нулевой плоскости и всплывающие подсказки.

Восстановить текущий элемент

Восстановление цвета по умолчанию для выбранного элемента интерфейса.

Восстановить текущий контекст

Восстановление цветов по умолчанию для всех элементов интерфейса выбранного контекста.

Восстановить все контексты

Восстановление цветов по умолчанию для всех элементов интерфейса.

Восстановить стандартные цвета

Восстановление классических цветовых настроек AutoCAD 2008 только для элементов интерфейса 2D пространства модели.

Просмотр

Отображение чертежа в режиме предварительного просмотра на основе указанных параметров.
