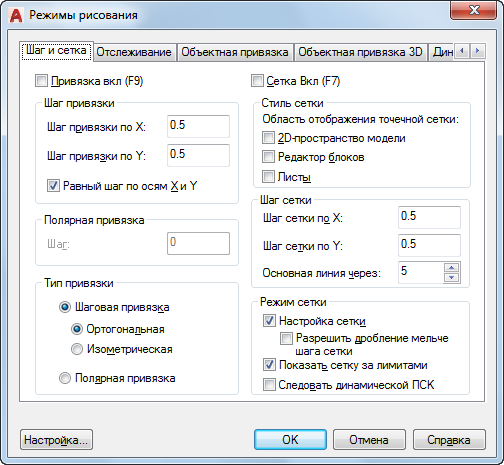

Определяет параметры шаговой привязки и сетки.

Список параметров

Привязка вкл. найти

Включает и отключает режим «Шаг». Режим шаговой привязки также можно включать и отключать с помощью кнопки «Режим привязки» в строке состояния, клавиши F9 или системной переменной SNAPMODE.

Шаг привязки

Управление невидимой сеткой, состоящей из прямоугольных ячеек шаговой привязки и ограничивающей возможность перемещения курсора заданным интервалом по оси X и Y.

Шаг привязки по X

Задает интервал шаговой привязки по X. Значение должно быть положительным вещественным числом. (Системная переменная SNAPUNIT)

Шаг привязки по Y

Задает интервал шаговой привязки по Y. Значение должно быть положительным вещественным числом. (Системная переменная SNAPUNIT)

Равный интервал по X и Y

Приводит величины интервалов шаговой привязки и шага сетки по осям X и Y к одному и тому же значению. Интервалы шаговой привязки могут отличаться от интервалов шага сетки.

Полярная привязка

Управление шаговым расстоянием полярной привязки™.

Шаг привязки в случае, когда установлен ее полярный тип. (Системная переменная POLARDIST)

Нулевое значение указывает, что шаг полярной привязки равен интервалу шаговой привязки по X. Значение шага полярной привязки работает совместно с функциями полярного и/или объектного отслеживания. Если ни то, ни другое не включено, полярная привязка не действует.

Тип привязки

Установка стиля и типа привязки.

Установка шагового типа привязки. При задании точек перемещение курсора привязывается к горизонтальным и вертикальным точкам сетки. (Системная переменная SNAPTYPE)

Задание стандартного режима ортогональной привязки в качестве стиля привязки. При шаговом типе и ортогональном стиле привязки курсор перемещается по узлам прямоугольной структуры. (Системная переменная SNAPSTYL)

Задание режима изометрической привязки в качестве стиля привязки. При шаговом типе и изометрическом стиле привязки курсор перемещается по узлам изометрической структуры. (Системная переменная SNAPSTYL)

Установка полярного типа привязки. При полярном типе привязки и включенном полярном отслеживании движение курсора может происходить по воображаемым линиям, проведенным от базовой точки отслеживания под углами, заданными на вкладке «Отслеживание». (Системная переменная SNAPTYPE)

Сетка вкл. найти

Включает и отключает сетку. Режим сетки также можно включать и выключать, нажимая кнопку «Сетка» в строке состояния, клавишу F7 или с помощью системной переменной GRIDMODE.

Стиль сетки

Задание стиля сетки в двумерном контексте. Стиль сетки можно также задать с помощью системной переменной GRIDSTYLE.

Пространство 2D модели

Задание точечной сетки в качестве стиля сетки для двумерного пространства модели. (Системная переменная GRIDSTYLE)

Задание точечной сетки в качестве стиля сетки для редактора блоков. (Системная переменная GRIDSTYLE)

Задание точечной сетки в качестве стиля сетки для листа. (Системная переменная GRIDSTYLE)

Интервал сетки

Управляет отображением сетки, облегчающей визуальное восприятие расстояний.

Задает величину шага сетки в направлении оси X. Нулевое значение указывает, что шаг сетки равен шагу привязки. (Системная переменная GRIDUNIT)

Интервал сетки по Y

Задает величину шага сетки в направлении оси Y. Нулевое значение указывает, что шаг сетки равен шагу привязки. (Системная переменная GRIDUNIT)

Частота главных линий

Определяет частоту показа главных линий сетки по сравнению с второстепенными. (Системная переменная GRIDMAJOR)

Свойства сетки

Управляет свойствами линий сетки.

Ограничивает предельную плотность ячеек сетки при уменьшении масштаба. (Системная переменная GRIDDISPLAY)

• Разрешить дробление мельче шага сетки:

При укрупнении масштаба формирует дополнительные линии сетки с уменьшенным интервалом расположения. Частоту отображения этих дополнительных линий определяет опция частоты показа главных линий сетки. (Системные переменные GRIDDISPLAY и GRIDMAJOR)

Показать сетку за границами

Отображает сетку за границами области, заданной командой ЛИМИТЫ. (Системная переменная GRIDDISPLAY)

В соответствии с динамической ПСК

Приводит плоскость сетки в соответствие с плоскостью XY динамической ПСК. (Системная переменная GRIDDISPLAY)

Источник

Привязки в Автокаде (Аutocad). Объектная привязка в Автокад.

• Главная
• Уроки AutoCAD
• Привязки в Автокаде (Аutocad). Объектная привязка в Автокад.

Уроки AutoCAD

Рассмотрим, как настроить привязки в Автокаде. Почти всегда в AutoCAD требуется чертить объекты, точно привязывая их друг к другу. Например, точно построить отрезок, начинающийся из угла уже построенного прямоугольника. Далее мы вам расскажем, как работать с Автокадом, включить привязки в Автокаде и правильно их настроить.

Чтобы подобные построения можно было выполнять с помощью мыши, в системе AutoCAD предусмотрен режим «объектной привязки». Когда мы начнем строить отрезок и подведем курсор к углу прямоугольника, то курсор автоматически «притянется» к нужной точке.

Чтобы осуществить объектную привязку в (autocad) автокад, необходимо выполнить следующие шаги:

Включение/выключение привязки в автокаде осуществляется нажатием ЛКМ (левой кнопки мыши) на пиктограмму «Привязка» на строке состояния. Чаще всего я использую горячую клавишу вызова — F3.

У этого режима «объектной привязки» в autocad имеется множество методов. Например, один метод привязки в автокаде (autocad) указывает, как курсор должен привязываться к прямолинейным отрезкам. Другой — дает возможность привязаться к середине отрезка, и так далее.

Настроить режим объектной привязки в автокаде можно в диалоговом окне «Режимы рисования» ➾ вкладка «Объектная привязка».

Вызываем это окно следующим образом.

1. Наводим курсор мыши на пиктограмму «Объектная привязка».
2. Нажимаем ПКМ правой кнопки мыши.
3. В появившемся контекстном меню выбираем пункт «Настройка».

Вот как выглядит вкладка «Объектная привязка» в окне «Режимы рисования» в autocad.

На вкладке содержится перечень всевозможных методов объектной привязки в автокаде. Каждый метод имеет свои характерные точки, связанные с определенными объектами.

Возле каждого метода объектной привязки в autocad (автокад) показан внешний вид маркера, появляющегося в районе соответствующей характерной точки при «привязывании» к ней курсора.

Для наглядности описание методов объектной привязки я свел в таблицу.

Метод объектной привязки	Объекты, к которым применяется привязка	Характерные точки метода объектной привязки
Конточка	Отрезки, дуги и сплайны	Конечные точки объектов
Середина	Отрезки, дуги, сплайны	Привязка будет осуществляться к серединам объектов
Центр	Круги, эллипсы и дуги	Центры кругов, эллипсов и дуг
Узел	Специальные объекты Точка	Привязка в автокаде (autocad) осуществляется к центру точки
Квадрант	Круги, эллипсы и дуги	Точки, делящие указанные объекты на квадранты (четверти). Это точки, соответствующие углам 0, 90,180 и 270 градусов
Пересечение	Пересечение любых объектов	Точки пересечения объектов
Продолжение	Условная линия, являющаяся продолжением отрезков и дуг	Точки на линиях, образующих продолжение отрезков, дуг и полилиний. Для срабатывания данного метода необходимо установить курсор на конец отрезка или дуги и немного подождать. Затем следует двигать курсор, как бы продолжая линию или дугу. Появится пунктирная линия, которая является условным продолжением объекта. А на пунктире появится привязка в виде косого знака «+».
Твставки	Блоки, атрибуты блока и текст	Для блоков привязка привязка в автокаде (autocad) будет производиться к базовым точкам вставки. О тексте в autocad и его характерных точках вставки читайте в другом уроке.
Нормаль	Прямолинейные отрезки, дуги, круги, эллипсы и сплайны	Точки на объектах в предполагаемом месте окончания перпендикуляра. Этот метод позволяет строить перпендикуляры к различным объектам в автокаде.
Касательная	Дуги, круги и эллипсы	Характерная точка появляется в предполагаемой точке касания. Этот метод позволяет строить касательные к дугам, кругам и эллипсам
Ближайшая	Все объекты	Привязка происходит к точке, в данный момент наиболее близко расположенной к курсору
Кажущееся пересечение	Все объекты	Позволяет осуществить привязку к воображаемому пересечению объектов. При этом характерная точка высвечивается в воображаемой точке пересечения
Параллельно	Отрезки	Позволяет строить отрезки параллельно выбранным. Сначала надо построить первую точку параллельного отрезка. Затем подвести курсор к исходному объекту, параллельно которому мы будем строить отрезок. Необходимо немного подождать, пока маркер связи не изменит вид на знак «+». Затем перемещайте курсор из начальной точки параллельно выбранному объекту. При этом появится вспомогательная пунктирная линия, проходящая точно параллельно выбранному объекту.

Для наглядности приведу пример каждого из методов объектной привязки в autocad на рисунках.

Источник

AutoCAD

Не удалось извлечь оглавление

Вкладка «Шаг и сетка» (диалоговое окно «Режимы рисования»)

Автор:

Определяет параметры шаговой привязки и сетки.

Список параметров

Привязка вкл. найти

Включает и отключает режим «Шаг». Режим шаговой привязки также можно включать и отключать с помощью кнопки «Режим привязки» в строке состояния, клавиши F9 или системной переменной SNAPMODE.

Шаг привязки

Управление невидимой сеткой, состоящей из прямоугольных ячеек шаговой привязки и ограничивающей возможность перемещения курсора заданным интервалом по оси X и Y.

Шаг привязки по X

Задает интервал шаговой привязки по X. Значение должно быть положительным вещественным числом. (Системная переменная SNAPUNIT)

Шаг привязки по Y

Задает интервал шаговой привязки по Y. Значение должно быть положительным вещественным числом. (Системная переменная SNAPUNIT)

Равный интервал по X и Y

Приводит величины интервалов шаговой привязки и шага сетки по осям X и Y к одному и тому же значению. Интервалы шаговой привязки могут отличаться от интервалов шага сетки.

Полярная привязка

Управление шаговым расстоянием полярной привязки™.

Шаг привязки в случае, когда установлен ее полярный тип. (Системная переменная POLARDIST)

Нулевое значение указывает, что шаг полярной привязки равен интервалу шаговой привязки по X. Значение шага полярной привязки работает совместно с функциями полярного и/или объектного отслеживания. Если ни то, ни другое не включено, полярная привязка не действует.

Тип привязки

Установка стиля и типа привязки.

Установка шагового типа привязки. При задании точек перемещение курсора привязывается к горизонтальным и вертикальным точкам сетки. (Системная переменная SNAPTYPE)

Задание стандартного режима ортогональной привязки в качестве стиля привязки. При шаговом типе и ортогональном стиле привязки курсор перемещается по узлам прямоугольной структуры. (Системная переменная SNAPSTYL)

Задание режима изометрической привязки в качестве стиля привязки. При шаговом типе и изометрическом стиле привязки курсор перемещается по узлам изометрической структуры. (Системная переменная SNAPSTYL)

Установка полярного типа привязки. При полярном типе привязки и включенном полярном отслеживании движение курсора может происходить по воображаемым линиям, проведенным от базовой точки отслеживания под углами, заданными на вкладке «Отслеживание». (Системная переменная SNAPTYPE)

Сетка вкл. найти

Включает и отключает сетку. Режим сетки также можно включать и выключать, нажимая кнопку «Сетка» в строке состояния, клавишу F7 или с помощью системной переменной GRIDMODE.

Стиль сетки

Задание стиля сетки в двумерном контексте. Стиль сетки можно также задать с помощью системной переменной GRIDSTYLE.

Пространство 2D модели

Задание точечной сетки в качестве стиля сетки для двумерного пространства модели. (Системная переменная GRIDSTYLE)

Задание точечной сетки в качестве стиля сетки для редактора блоков. (Системная переменная GRIDSTYLE)

Задание точечной сетки в качестве стиля сетки для листа. (Системная переменная GRIDSTYLE)

Интервал сетки

Управляет отображением сетки, облегчающей визуальное восприятие расстояний.

Задает величину шага сетки в направлении оси X. Нулевое значение указывает, что шаг сетки равен шагу привязки. (Системная переменная GRIDUNIT)

Интервал сетки по Y

Задает величину шага сетки в направлении оси Y. Нулевое значение указывает, что шаг сетки равен шагу привязки. (Системная переменная GRIDUNIT)

Частота главных линий

Определяет частоту показа главных линий сетки по сравнению с второстепенными. (Системная переменная GRIDMAJOR)

Свойства сетки

Управляет свойствами линий сетки.

Ограничивает предельную плотность ячеек сетки при уменьшении масштаба. (Системная переменная GRIDDISPLAY)

• Разрешить дробление мельче шага сетки:

При укрупнении масштаба формирует дополнительные линии сетки с уменьшенным интервалом расположения. Частоту отображения этих дополнительных линий определяет опция частоты показа главных линий сетки. (Системные переменные GRIDDISPLAY и GRIDMAJOR)

Показать сетку за границами

Отображает сетку за границами области, заданной командой ЛИМИТЫ. (Системная переменная GRIDDISPLAY)

В соответствии с динамической ПСК

Приводит плоскость сетки в соответствие с плоскостью XY динамической ПСК. (Системная переменная GRIDDISPLAY)
