Рассмотрим, как настроить привязки в Автокаде. Почти всегда в AutoCAD требуется чертить объекты, точно привязывая их друг к другу. Например, точно построить отрезок, начинающийся из угла уже построенного прямоугольника. Далее мы вам расскажем, как работать с Автокадом, включить привязки в Автокаде и правильно их настроить.

Чтобы подобные построения можно было выполнять с помощью мыши, в системе AutoCAD предусмотрен режим «объектной привязки». Когда мы начнем строить отрезок и подведем курсор к углу прямоугольника, то курсор автоматически «притянется» к нужной точке.

Чтобы осуществить объектную привязку в (autocad) автокад, необходимо выполнить следующие шаги:

Включение/выключение привязки в автокаде осуществляется нажатием ЛКМ (левой кнопки мыши) на пиктограмму «Привязка» на строке состояния. Чаще всего я использую горячую клавишу вызова — F3.

У этого режима «объектной привязки» в autocad имеется множество методов. Например, один метод привязки в автокаде (autocad) указывает, как курсор должен привязываться к прямолинейным отрезкам. Другой — дает возможность привязаться к середине отрезка, и так далее.

Настроить режим объектной привязки в автокаде можно в диалоговом окне «Режимы рисования» ➾ вкладка «Объектная привязка».

Вызываем это окно следующим образом.

Наводим курсор мыши на пиктограмму «Объектная привязка».
Нажимаем ПКМ правой кнопки мыши.
В появившемся контекстном меню выбираем пункт «Настройка».

Вот как выглядит вкладка «Объектная привязка» в окне «Режимы рисования» в autocad.

На вкладке содержится перечень всевозможных методов объектной привязки в автокаде. Каждый метод имеет свои характерные точки, связанные с определенными объектами.

Возле каждого метода объектной привязки в autocad (автокад) показан внешний вид маркера, появляющегося в районе соответствующей характерной точки при «привязывании» к ней курсора.

Для наглядности описание методов объектной привязки я свел в таблицу.

Метод объектной привязки	Объекты, к которым применяется привязка	Характерные точки метода объектной привязки
Конточка	Отрезки, дуги и сплайны	Конечные точки объектов
Середина	Отрезки, дуги, сплайны	Привязка будет осуществляться к серединам объектов
Центр	Круги, эллипсы и дуги	Центры кругов, эллипсов и дуг
Узел	Специальные объекты Точка	Привязка в автокаде (autocad) осуществляется к центру точки
Квадрант	Круги, эллипсы и дуги	Точки, делящие указанные объекты на квадранты (четверти). Это точки, соответствующие углам 0, 90,180 и 270 градусов
Пересечение	Пересечение любых объектов	Точки пересечения объектов
Продолжение	Условная линия, являющаяся продолжением отрезков и дуг	Точки на линиях, образующих продолжение отрезков, дуг и полилиний. Для срабатывания данного метода необходимо установить курсор на конец отрезка или дуги и немного подождать. Затем следует двигать курсор, как бы продолжая линию или дугу. Появится пунктирная линия, которая является условным продолжением объекта. А на пунктире появится привязка в виде косого знака «+».
Твставки	Блоки, атрибуты блока и текст	Для блоков привязка привязка в автокаде (autocad) будет производиться к базовым точкам вставки. О тексте в autocad и его характерных точках вставки читайте в другом уроке.
Нормаль	Прямолинейные отрезки, дуги, круги, эллипсы и сплайны	Точки на объектах в предполагаемом месте окончания перпендикуляра. Этот метод позволяет строить перпендикуляры к различным объектам в автокаде.
Касательная	Дуги, круги и эллипсы	Характерная точка появляется в предполагаемой точке касания. Этот метод позволяет строить касательные к дугам, кругам и эллипсам
Ближайшая	Все объекты	Привязка происходит к точке, в данный момент наиболее близко расположенной к курсору
Кажущееся пересечение	Все объекты	Позволяет осуществить привязку к воображаемому пересечению объектов. При этом характерная точка высвечивается в воображаемой точке пересечения
Параллельно	Отрезки	Позволяет строить отрезки параллельно выбранным. Сначала надо построить первую точку параллельного отрезка. Затем подвести курсор к исходному объекту, параллельно которому мы будем строить отрезок. Необходимо немного подождать, пока маркер связи не изменит вид на знак «+». Затем перемещайте курсор из начальной точки параллельно выбранному объекту. При этом появится вспомогательная пунктирная линия, проходящая точно параллельно выбранному объекту.

Для наглядности приведу пример каждого из методов объектной привязки в autocad на рисунках.

Источник

# 3.7 Привязки в Автокаде. Середина между точками Автокад

Уроки AutoCAD. Дополнительные привязки в Автокаде, команды «От», «Середина между точками»Подробнее

Привязки в Автокаде — настройка, включениеПодробнее

#1.8 Уроки AutoCAD. Привязки в АвтокадеПодробнее

AUTOCAD. Скрытые функции АВТОКАД. Часть 3. Середина между объектамиПодробнее

Привязки в Автокаде. Как их настроить?Подробнее

Объектная привязка в AutoCADПодробнее

[AUTOCAD — 2D] 7. АвтопривязкаПодробнее

1.9 КОМАНДА «СЕРЕДИНА МЕЖДУ ТОЧКАМИ» В АВТОКАД 2018 (AUTOCAD 2018) 👍👍👍Подробнее

как включить привязку по центру AutoCADПодробнее

Привязки в AutoCADПодробнее

Отслеживание и привязки. Панель состояния Autocad.Подробнее

Вставка растров по файлам привязки в AcadCivil и AutocadПодробнее

Привязки в AutoCAD 2019Подробнее

14. Выровнять (AutoCad)Подробнее

Размеры в AutoCAD. Как поставить, изменить, масштабировать размеры в АвтокадПодробнее

1.7 ОТСЛЕЖИВАНИЕ ОБЪЕКТНОЙ ПРИВЯЗКИ В АВТОКАДЕ 2018 (AUTOCAD 2018) 👍👍👍Подробнее

Источник

Точка в Автокаде (Аutocad), как поставить точку в Автокаде

Главная
Уроки AutoCAD
Точка в Автокаде (Аutocad), как поставить точку в Автокаде

Уроки AutoCAD

В AutoCAD в качестве вспомогательных объектов удобно использовать такой примитив, как точка в Автокаде (Аutocad). Такие объекты часто называют узловыми точками в Автокад. Они выводятся на печать, как и другие элементы чертежа. К тому же точка в AutoCAD может быть самостоятельным объектом. Можно настроить стиль отображения точки в Автокаде (Аutocad).

Далее рассмотрим, как поставить точку в Автокаде. Также узнаем, как изменить ее внешний вид. Для подробного изучения данной программы мы предлагаем общий курс «Autocad для начинающих» на нашем сайте.

Работа с точками в AutoCAD (как сделать точку в Автокаде)

Точка в AutoCAD представляет собой объект, для которого указать можно только координаты. Внешний вид определяется преднастройками программы.

Чтобы узнать, как нарисовать точку в Автокаде, нужно выполнить следующие шаги:

Вызов данной команды на вкладке «Главная» → «Рисование» → «Несколько точек».

В командной строке отображается значение двух системных переменных:

(PDMODE = 0) — установлена стандартная форма точек в Автокаде (Аutocad);
(PDSIZE = 0) — установлен стандартный нулевой размер точек.

По умолчанию размер точки равен одному пикселю.

Далее необходимо указать местоположение точки на чертеже. Это можно сделать двумя способами:

графически — с помощью мыши;
указать координаты (x,y) в командной строке.

Чтобы завершить выполнение команды, нажмите Enter или Esc. Используя режим «Узел», к поставленной точке AutoCAD можно привязаться. Это существенно облегчает построение более сложных объектов.

Точка в Автокад характеризуется следующими параметрами: координатами вставки, размером маркера и его стилем.

Стили точек в Автокаде

Чтобы изменить внешний вид создаваемых точек в Автокаде, нужно на вкладке «Главная» → «Утилиты» выбрать «Отображение точек…»

Отображение точек в Автокаде представлено 20 вариантами. Вам предлагается выбрать один из подходящих стилей маркера.

В этом же диалоговом окне можно задать размеры точки. Если выбран переключатель «Относительно экрана», то значение задается в процентах от размера экрана. По умолчанию размер точки составляет 5% от размера дисплея. Во втором случае размер задается в абсолютных единицах. Для изменения размера точки нужно ввести подходящие числовое значение в соответствующее поле.

После задания всех необходимых параметров закройте окно кнопкой «Oк». Все точки, которые были построены в системе AutoCAD, автоматически перерисуются в соответствии с новыми настройками.

Рассмотрим простейший пример использования данного инструмента. Между двумя точками можно провести отрезок. При этом координаты начальной точки и конечной задавать не надо. Достаточно привязаться к узловым точкам на чертеже, как показано на рисунке. Теперь мы с вами знаем, как сделать точку в Автокаде. С нашими статьями вы узнаете, как научиться работать в Автокаде с различными графическими объектами и не только.

Источник

AutoCAD

Не удалось извлечь оглавление

А вы пробовали: Ввод координат с помощью динамического ввода

Автор:

Случалось ли, что вы вводили значения координат и получали неожиданные результаты? Скорее всего, вам приходилось работать с координатами, ведь это один из основных элементов, запрашиваемых большинством команд AutoCAD для создания и изменения объектов. Эта статья посвящена вводу координат и использованию функции динамического ввода для выполнения этого действия.

В AutoCAD можно использовать следующие типы значений координат.

Абсолютные декартовы координаты: точное местоположение, определенное значением двух ( XY) или трех ( XYZ) координат.
Относительные декартовы координаты: местоположение на основе предыдущего значения двух ( XY) или трех ( XYZ) координат.
Полярные координаты: местоположение на основе предыдущего значения координат, в котором каждая точка определяется расстоянием и углом от оси X.

Способ ввода значений координат определяется двумя факторами.

Включена ли функция динамического ввода?
Выдается ли запрос на указание первой или последующей точки?

Динамический ввод

Перед тем как перейти к обсуждению ввода координат, давайте разберемся, что такое динамический ввод. Функция динамического ввода позволяет вводить координаты, длину и угловые значения вблизи перекрестья, а также текстовые строки и параметры команд.

Если эта функция включена, при запуске команды ее основной запрос отображается повторно вблизи перекрестья вместе с подсказками с возможностью ввода значений. Например, при запуске команды КРУГ AutoCAD запрашивает значение координат для определения центральной точки окружности.

Ниже перечислены действия, которые необходимо выполнить для построения окружности с центром в точке 3.5,5 и радиусом 1.25 с помощью функции динамического ввода.

Действия

Результаты

Запустите команду КРУГ. найти

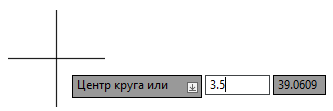

AutoCAD запрашивает значение координат, представляющих центр окружности. Отображаются три подсказки, при этом активной становится вторая подсказка: значение координаты по оси X.

Введите в поле значение 3.5 и поставьте запятую.

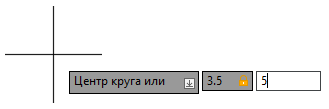

Теперь активной становится третья подсказка: значение координаты по оси Y.

Введите значение 5 и нажмите ENTER.

Абсолютное значение координат 3.5,5 используется в качестве центра окружности. В подсказке динамического ввода отображается следующий запрос команды КРУГ.

В подсказке введите 1.25 в качестве радиуса окружности и нажмите ENTER.

Будет построена окружность с центром в точке 3.5,5 и радиусом 1.25.

В предыдущем примере вы могли выполнить одно из трех действий в ответ на запрос Радиус окружности.

Задание радиуса в виде значения длины. Введите значение радиуса и нажмите ENTER в соответствии с описанием выше.
Задание значения координат на основе центра окружности для определения радиуса. Введите значение координаты по оси X и поставьте точку с запятой. Затем введите значение координаты по оси Y и нажмите ENTER для ввода значения 2D-координаты. Можно также ввести значение координаты по оси Z через запятую для определения 3D-координат и нажать ENTER.
Переключение на ввод диаметра. Дважды щелкните клавишу со стрелкой вниз и нажмите ENTER. При появлении запроса значения диаметра введите длину или значение координат, как описано в двух предыдущих пунктах.

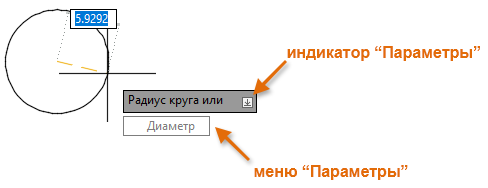

Вы заметили, что при появлении запроса значения радиуса окружности в конце подсказки появился значок со стрелкой вниз?

Этот значок указывает на наличие других доступных вариантов. Если в запросе радиуса щелкнуть стрелку или нажать клавишу со стрелкой вниз на клавиатуре, откроется меню с вариантом «Диаметр». При выборе этого варианта можно будет указать диаметр окружности. В этом меню можно выбирать доступные параметры с помощью клавиш со стрелками вверх и вниз или указывающего устройства.

Включение и отключение функции динамического ввода

Функция динамического ввода включена по умолчанию. Для ее отключения и включения щелкните значок динамического ввода () в строке состояния или нажмите клавишу F12. Если функция включена, значок динамического ввода должен отображаться на синем фоне ( найти ).

Ввод значений координат с помощью динамического ввода

При использовании функции динамического ввода первое значение координат, заданное для команды, принимается как абсолютное, если не указано иное.

Ниже описано, как вводить значения координат в подсказках динамического ввода.

Например: #3.5,5 или #3.5,5,-1

Например: @3.5,5 или #3.5,5,-1

Полярные значения: сначала вводится расстояние, за которым следует значок «меньше, чем» ( X.

Например: 3.5 Полярные относительные значения вводятся в формате @ плюс значение полярной координаты.

Например: @3.5 Прим.: Все значения координат по умолчанию положительны. Чтобы указать отрицательное значение расстояния или угла, используйте дефис (-).

В этом упражнении вы построите прямоугольник с прямолинейными сегментами путем ввода абсолютных, относительных и полярных координат с помощью функции динамического ввода.

Действия

Результаты

Выберите на ленте вкладку «Главная» > панель «Рисование» > «Отрезок». найти

Будет запущена команда ОТРЕЗОК.

В ответ на запрос Первая точка введите #22.5,30.

Вы задали первую точку линии в абсолютной координате 22.5,30 на текущей рабочей плоскости.

В ответ на запрос Следующая точка введите 22,0.

Вы задали точку, удаленную на 22 единицы по оси X и на 0 единиц по оси Y от первой точки. В результате строится горизонтальная линия длиной 22 единицы.

В ответ на запрос Следующая точка введите 6 X. В результате строится вертикальная линия длиной 6 единиц.

В ответ на запрос Следующая точка введите #22.5,36.

Вы задали абсолютную координату 22.5,36, которая находится на 6 единиц выше исходной точки на оси Y. В результате строится горизонтальная линия длиной 22 единицы.

При появлении запроса Следующая точка введите c, чтобы замкнуть прямоугольник и начертить последний сегмент до первой указанной точки.

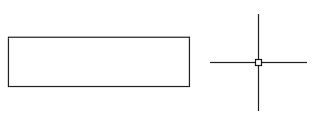

Полученный прямоугольник должен начинаться в точке с координатами 22.5,30, иметь длину 22 единицы и ширину 6 единиц.

Советы по вводу координат

Хотя использование символа решетки (#) для определения абсолютных координат необязательно, мы рекомендуем использовать его при вводе первой точки, чтобы не беспокоиться о правилах.
Чтобы перейти к следующей подсказке динамического ввода, можно использовать клавишу табуляции вместо точки с запятой. Это взможно при вводе абсолютных и относительных значений координат, но не полярных.
Если вы часто работаете в 3D-среде, можно включить подсказку ввода координат по оси Z. Для этого установите флажок «Показывать поле координаты Z при динамическом вводе» на вкладке «3D-модель» диалогового окна «Параметры» (команда НАСТРОЙКА). Эта настройка недоступна в AutoCAD LT.

Управление параметрами динамического ввода

По умолчанию координаты второй и последующих точек определяются относительно предыдущей заданной точки, а подсказки динамического ввода отображаются только при активной команде. Вы можете изменить параметры динамического ввода и управлять следующими возможностями:

отображением подсказок динамического ввода;
форматом ввода координат для второй и последующих точек;
общим видом подсказок.

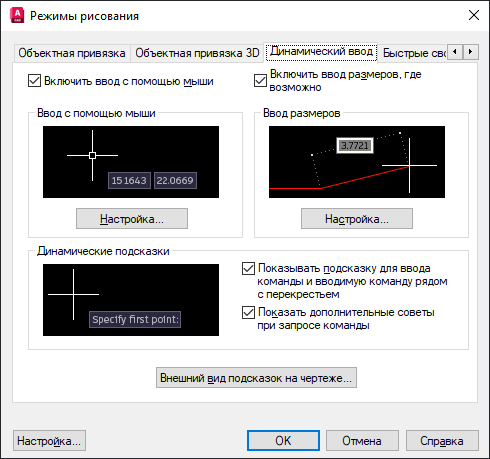

Параметры динамического ввода доступны на вкладке «Динамический ввод» диалогового окна «Режимы рисования» (команда РЕЖИМРИС). Чтобы отобразить эту вкладку, выполните одно из следующих действий.

Щелкните правой кнопкой мыши кнопку динамического ввода в строке состояния и выберите «Параметры динамического ввода».
В командной строке введите режимрис. В диалоговом окне «Режимы рисования» выберите вкладку «Динамический ввод».

Ниже приведен обзор параметров, доступных на вкладке «Динамический ввод» диалогового окна «Режимы рисования».

Ввод с помощью мыши: управление вводом координат для второй и последующих точек и их отображением.
Ввод размеров: управление поведением подсказок, использующихся для запроса значений длины, углов и радиуса, при вводе размеров.
Динамические запросы: управление отображением запросов и подсказок ввода рядом с перекрестьем.
Внешний вид подсказок на чертеже: управление внешним видом подсказок для ввода (цвет, размер и прозрачность).

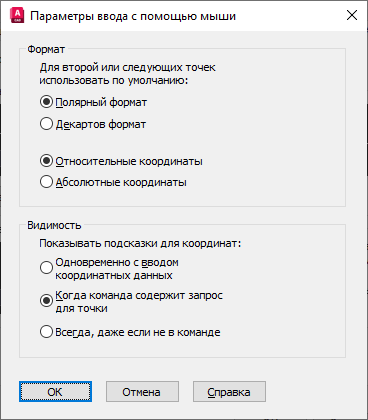

Параметры раздела «Ввод с помощью мыши» влияют на ввод координат при включенной функции динамического ввода. Нажмите «Параметры», чтобы открыть диалоговое окно «Параметры ввода с помощью мыши».

Здесь можно задать формат ввода координат второй и последующих точек при использовании функции динамического ввода. По умолчанию используются следующие настройки: «Полярный формат» и «Относительные координаты». Выбор параметра «Относительные координаты» позволяет сэкономить время, поскольку вам не нужно вводить символ @ перед значением координат второй и последующих точек.

Параметр «Видимость» управляет отображением подсказок динамического ввода. По умолчанию они отображаются только в том случае, если команда активна.

Советы по отображению подсказок динамического ввода

Если для параметра «Видимость» выбрано значение «Всегда», в подсказках динамического ввода будет отображаться положение перекрестья, даже если команда неактивна.
Иногда текст в подсказках слишком мелкий. Вы можете увеличить размер текста, открыв диалоговое окно «Режимы рисования» (команда РЕЖИМРИС). Откройте вкладку «Динамический ввод» и нажмите «Внешний вид подсказок на чертеже». В открывшемся диалоговом окне передвиньте регулятор «Размер» вправо, чтобы увеличить размер текста в подсказке. Дважды нажмите «ОК», чтобы сохранить изменения.

Команда	Описание
РЕЖИМРИС	Установка сетки и привязки, полярного и объектного отслеживания, режимов объектной привязки, динамического ввода и панели быстрых свойств.

Системная переменная	Описание	Значение по умолчанию	Сохранено в
DYNDIGRIP	Управляет отображением динамических размеров во время растягивания ручками.	31	Реестр
DYNDIVIS	Задает максимальное число динамических размеров, отображаемых во время растягивания ручками.	1	Реестр
DYNINFOTIPS	Определение необходимости отображения подсказок с помощью клавиш SHIFT и CTRL при редактировании с помощью ручек.	1	Реестр
DYNMODE	Включает и отключает функции динамического ввода.	3	Реестр
DYNPICOORDS	Определяет, используются ли для ввода с помощью мыши формат абсолютных или относительных координаты.	0	Реестр
DYNPIFORMAT	Определяет, используется ли для ввода с помощью мыши формат полярных или декартовых координат.	0	Реестр
DYNPIVIS	Управление отображением ввода с помощью мыши.	1	Реестр
DYNPROMPT	Управляет отображением запросов в подсказках динамического ввода.	1	Реестр
DYNTOOLTIPS	Управляет выбором подсказок, на которые влияют параметры внешнего вида подсказок.	1	Реестр

Значения координат необходимы для точного размещения объектов в проекте. Надеемся, эта статья была вам полезна, и в следующий раз, когда вам придется работать с координатами, вы сможете избежать проблем, с которыми могли сталкиваться раньше.
