Deleting & Dissolving¶

Mesh ‣ Delete

These tools can be used to remove components.

Delete¶

Deletes selected vertices, edges, or faces. This operation can also be limited to:

Delete all vertices in current selection, removing any faces or edges they are connected to.

Deletes any edges in the current selection. Removes any faces that the edge shares with it.

Removes any faces in current selection.

Only Edges & Faces

Limits the operation to only selected edges and adjacent faces.

Removes faces, but edges within the face selection are retained.

Dissolve¶

Dissolve operations are also accessed from the delete menu. Dissolve will remove the geometry and fill in the surrounding geometry. Instead of removing the geometry, which may leave holes that you have to fill in again.

Removes selected geometry, but without creating holes, effectively turning the selection into a single n-gon. Dissolve works slightly different based on if you have edges, faces or vertices selected. You can add detail where you need it, or quickly remove it where you do not.

Dissolve Vertices¶

Mesh ‣ Delete ‣ Dissolve Vertices

Remove the vertex, merging all surrounding faces. In the case of two edges, merging them into a single edge.

When dissolving vertices into surrounding faces, you can often end up with very large, uneven n-gons. The face split option limits dissolve to only use the corners of the faces connected to the vertex.

Split off face corners instead of merging faces.

Examples¶

1) Original mesh. 2) Face Split: Off, Tear Boundaries: Off. 3) Face Split: On, Tear Boundaries: Off. 4) Face Split: On/Off, Tear Boundaries: On. В¶

Dissolve Edges¶

Mesh ‣ Delete ‣ Dissolve Edges

Removes edges sharing two faces (joining those faces).

The options are the same as for the Dissolve Vertices tool.

Dissolve Faces¶

Mesh ‣ Delete ‣ Dissolve Faces

Merges regions of faces that share edges into a single face.

This can be accessed quickly using the F key, see: Dissolve Existing Faces .

Dissolve (Context-Sensitive)В¶

This is a convenient shortcut that dissolves based on the current selection mode (vertex, edge, face).

Limited Dissolve¶

Mesh ‣ Delete ‣ Limited Dissolve

This tool can simplify your mesh by dissolving vertices and edges separating flat regions.

Result of Limited Dissolve. В¶

Max Angle

Reduces detail on planar faces and linear edges with an adjustable angle threshold.

Always dissolve vertices that have two edge users at boundaries.

Prevent faces from joining when they don’t share certain properties (material for e.g.).

Collapse Edges & Faces¶

Mesh ‣ Delete ‣ Collapse Edges & Faces

X , Collapse Edges & Faces

Collapse each isolated edge and face region into single vertices, with support for face data such as UVs and vertex colors.

This is useful for taking a ring of edges and collapsing it, removing the face loop it ran through.

Selected edge ring. В¶

Edge ring collapsed. В¶

This can be useful as a general way to remove detail, it has some advantages over:

Doesn’t correct UVs, vertex colors, etc.

Often creates n-gons.

Edge Loops¶

Edit Mode (Vertex or Edge select modes)

Mesh ‣ Delete ‣ Edge Loops

X or Delete , Edge Loops

Edge Loop allows you to delete a selected edge loop if it is between two other edge loops. This will create one face loop where two previously existed.

The Edge Loop option is very different to the Edges option, even if you use it on edges that look like an edge loop. Deleting an edge loop merges the surrounding faces together to preserve the surface of the mesh. By deleting a chain of edges, the edges are removed, deleting the surrounding faces as well. This will leave holes in the mesh where the faces once were.

Example¶

The selected edge loop on the UV Sphere has been deleted and the faces have been merged with the surrounding edges. If the edges had been deleted by choosing Edges from the Delete menu there would be an empty band of deleted faces all the way around the sphere instead.

Источник

Форумы GIS-Lab.info

Геоинформационные системы (ГИС) и Дистанционное зондирование Земли

Не работает dissolve

Не работает dissolve

Сообщение Denis Rykov » 03 ноя 2010, 08:52

Re: Не работает dissolve

Сообщение manisha » 03 ноя 2010, 12:06

Re: Не работает dissolve

Сообщение Denis Rykov » 03 ноя 2010, 12:16

Re: Не работает dissolve

Сообщение manisha » 03 ноя 2010, 12:25

Re: Не работает dissolve

Сообщение Denis Rykov » 03 ноя 2010, 12:32

Re: Не работает dissolve

Сообщение manisha » 03 ноя 2010, 13:26

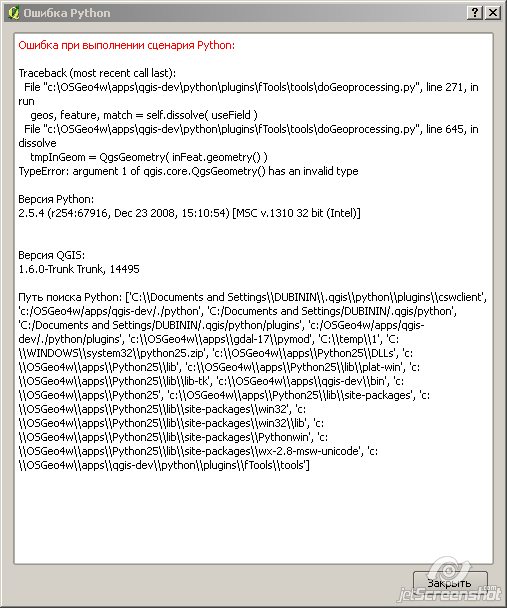

У меня dissolve all вот что выдает.

P.S. у меня перестало работать копирование текста из окна python error в буфер обмена, не пойму это у меня на компе косяк или .

Re: Не работает dissolve

Сообщение Максим Дубинин » 03 ноя 2010, 22:32

по первому — подтверждаю
надо ковырять GEOS, он похоже виноват.

Re: Не работает dissolve

Сообщение Максим Дубинин » 03 ноя 2010, 22:38

Ошибку питона на dissolve-all подтверждаю, пустой шейп создается

Кнопка копирования появляется, но ничего не копируется, т.е. тоже подтверждаю.

Re: Не работает dissolve

Сообщение Denis Rykov » 04 ноя 2010, 14:33

У меня такой ошибки не появляется, если просто открыть шейп-файл. А вот если залить его в PostGIS, а потом открыть, то точно такая же ошибка. По поводу диссолва. Причина в точности координат. Если открыть таблицу атрибутов в QGIS и cкопировать строки в буфер, то полученные геометрии в WKT формате имеют точность 6 знаков и слои clear и unclear при этом не различимы, а при экспорте в PostGIS и затем в WKT — отображаются геометрии с точностью 8 знаков, тут и возникает разница между clear и unclear.

Источник

Приёмы работы в Blender. Часть 1

Вопросы ставившие меня в тупик когда я начинал осваивать Blender.

Перенос центра трансформации

Нужно, чтобы дверь поворачивалась вокруг петель, а не вокруг центра двери. Петли условно сейчас находятся на ребре. Переносим 3D курсор точно на центр ребра: Shift+S (Snap)> Cursor to Selected. Потом даём команду перенести центр трансформации в 3D курсор.

Не пропорциональные результаты скруглений и модификаторов

Нужно скруглить рёбра крышки стола. В режиме редактирования объекта (кнопка Tab) выбираем сразу все необходимые рёбра и давим Ctrl+B (Bevel). Проблема — скругление происходит не одинаково на всех гранях:

Так работает скругление потому, что размер объекта в процентах не равен 100%:

Сейчас с точки зрения блендера крышка стола — это растянутый куб, и все деформации рассчитываются тоже растянутыми. В этом есть смысл. Объекты могут менять размеры не пропорционально во время анимации, и все модификаторы должны так же менять размеры. Решение: нужно сказать блендеру, что текущие размеры — это и есть 100%. В обычном режиме давим Ctrl+A (Apply). Выбираем здесь Scale:

Ctrl+B (Bevel), должно получиться так:

Это также влияет на результаты модификаторов. Лично я уже рефлекторно нажимаю Ctrl+A (Apply) → Scale.

Сброс координат положения, вращения, размера

Вы создали объект, а он создался далеко, там где был 3D курсор, и его не видно и не понятно где он.

• Alt+G — сброс положения
• Alt+R — сброс вращения
• Alt+S — сброс размера

Давим Alt+G, и объект прыгает в начало координат. После мы давим «. » на цифровой клавиатуре, чтобы приблизиться к нему.

Ходовые кнопки

Помните: важно, над каким окном находится указатель мыши. Не торопитесь.

• G (Grab) — движение
• R (Rotate) — вращение (второе нажатие — второй режим вращения)
• S (Scale) — размер
• Кнопки X, Y, Z ограничивает манипуляцию только по одной оси
• Shift+X, Shift+Y, Shift+Z исключают из манипуляций выбранную ось
• « / » (View Local) (цифровая клавиатура) — режим, когда пропадают все объекты кроме выделенного
• «. » (View Selected) (цифровая клавиатура) — приблизиться к выбранному
• Home (View all) – зум, что бы всё влезло в экран
• С (Circle Select) — выбор окружностью
• B (Border Select) — выбор рамкой
• F (Face) (режим Tab) — создать полигон на основе точек, или объединить уже выбранные полигоны в один
• K (Knife) (режим Tab) — разрезать полигон
• J (Join) — объединить объекты
• P (seParate) (режим Tab) — разделить объект
• Ctrl+R (Loop cut and slide) (режим Tab) — разрезание цепочки квадратных полигонов вдоль
• Del или X > Dissolve edges / faces (режим Tab) — удаление разрезания цепочки квадратных полигонов вдоль
• E (Extrude) (режим Tab) — выдавливание
• Ctrl+B (Bevel) — фаска или скругление
• W (Specials) (режим Tab) — полезное меню с пунктами которых нигде больше нет. Мне часто нужно «Bridge edge loops» – мост между двумя цепочками граней.
• Ctrl+«+» и Ctrl+«-» (режим Tab) — прибавить в выбор соседние с уже выбранными полигоны или снять выбор с крайних полигонов
• Shift-F (Fly) — режим полёта вида, управление как в игре, W, S, A, D, E, Q

Как выровнять грань?

Конкретно речь идёт о подобной операции:

Нужно уменьшить размер группы точек до нуля по какой-либо оси. Команды можно вводить, последовательно нажимая кнопки. В данном случае давим последовательно S, Z, 0 (ноль) В левом нижнем углу рабочего 3D окна будет вот такая надпись:

А в самом окне будет так:

«Вперёд» — это ось Y

Старайтесь фронтальное направление предмета делать по глобальной и локальной оси Y. В некоторых модификаторах и игровом движке это направление принято за направление «вперёд» и не везде его можно изменить на другую ось.

Модификаторы Subdivision Surface и Multiresolution – в чём разница?

Subdivision Surface — это сглаженные поверхности. Multiresolution — это сглаженные поверхности с возможностью скульптинга поверх. С помощью Subdivision Surface удобно делать основную форму дивана. Потом поменять его на Multiresolution и кисточкой вылепить складки ткани.

Линкованые обьекты

Интерьер. Не надо делать все предметы в одном файле. Не удобно. Создавайте утюг отдельным файлом, стул другим файлом, комнату в третьем файле — главном.

• Утюг нужно загнать в группу Ctrl+G (Create New Group)
• Дать имя группе — «Утюг»
• Сохранить файл «Утюг»
• Открыть файл «Комната»
• Дать команду «File → Link»
• Найти файл «Утюг»
• Зайти в папку «Group» и выбрать группу «Утюг»

Таким образом у вас будет порядок в сцене. Дублированные предметы не пожирают память. Вы легко можете загрузить утюг отдельно и отключить видимость для вьюпорта всех модификаторов, чтобы не тормозила сцена. На рендере она будет качественная, а в работе быстрая.

Источник

Трудности и «глюки», возникающие у новичков в программе Blender, и как их преодолеть

Blender это замечательный бесплатный 3d пакет, который делает возможным и доступным осуществление гигантского количества проектов, и, как человек, прошедший путь от абсолютного новичка в 3d до преподавателя данной программы в учебном центре «Специалист» в Москве, я могу поделиться несколькими типами, которые помогут преодолеть несколько несложных, но каверзных моментов, которые хоть и очень просты, но далеко не очевидны, и могут заставить просидеть несколько часов в поиске решения проблемы.

Перевод программы и подсказок

Перевод программы и подсказок — Blender, как и почти все программы является англоязычной, но в настройках (preferences) мы можем сделать его интерфейс русскоязычным. Переводить его полностью на русский язык я бы не советовал, т.к. названия всех терминов и команд почти необходимо знать на английском языке для дальнейшего развития, и, так или иначе, много из них заимствовано великим и могучим русским языком и используется всеми и повсеместно (нормали, фейсы, вертексы и т.д.). А вот перевод подсказок действительно может упростить процесс входа в программу и снять много вопросов в процессе их появления. Окошко с подсказкой возникает при наведении курсора мыши на любой элемент blender.

Для того чтобы активировать подсказки, если они не работают, нужно зайти в меню Edit-Preferences-Interface. Поставить галочку напротив Tooltips.

Для активизации перевода подсказок в том же разделе открываем выпадающее меню Translation, ставим русский язык, и галочку напротив Affect Tooltips.

Забагивание области просмотра

Следующая проблема с которой я постоянно сталкивался это забагивание области просмотра — при попытке панорамировать вид\приблизиться\отдалиться от объекта, blender упорно отказывается это делать, точнее делает это очень медленно . Тут помогает функция Frame, которая перезахватывает выбранный объект во вьюпорте и данная проблема устраняется.

Находится эта функция в меню View-Frame selected.

Clipping

Некст проблема это clipping — при попытке работать с объектом на близком расстоянии область обрезает часть нашего объекта, и мешает нам работать.

устраняется заходом в боковое меню нажатием кнопки N, и во вкладке view в выпадающем меню view, уменьшаем значение Clip Start (Например 0,001)

Нормали

Следующая проблема это нормали — будь то незнание того — что это? или незнание того — как их привести в правильное положение. Проблемы с нормалями возникают например при попытке запечь карты деформации, во время скульптинга, при попытке нажать Shade smooth и тд.

-Нормали это вектор перпендикулярный плоскости полигона, который указывает блендеру куда ему отражать свет. Направлен этот вектор только в одну сторону, то есть если нормаль вашего полигона развернута внутрь объекта, как часто случается в blender, то из за этого у вас будут проблемы на каком-то этапе работы.

Как мы можем видеть на данном изображении — все нормали объекта, кроме трех выделенных, повернуты наружу, а три выделенные — внутрь. При обычном режиме затенения Shade flat — этого не видно, но если я включу режим затенения shade smooth, то результат будет совсем иным.

Проверить направление нормалей своего объекта я могу перейдя в edit mode, и в выпадающем меню overlays поставить галочку напротив Face orientation . Тогда все нормали повернутые наружу будут отображаться синим цветом, а направленные внутрь — красным. В этом же меню Overlays я могу включить отображение нормалей как векторов.

Развернуть нормали нам помогут функции Mesh-Normals-Flip (или recalculate outside)

Flip — развернет выделенные полигоны.

Также мы можем выделить все полигоны объекта (шорткат А) и нажать Recalculate outside чтобы blender автоматически пересчитал все наши полигоны наружу.

За направлением нормалей лучше следить.

Двойные вертексы

Двойные вертексы — часто в процессе моделирования и оперирования командой Extrude могут создаться вертексы, которые стоят друг в друге и будут портить нашу топологию, это может нам аукнуться на этапах UV развертки, создания рига и тд. Чтобы избежать этого, на промежуточных этапах работы можно выделять всю свою модель в режиме работы с вершинами и нажимать Mesh-clean up-merge by distance. Двойные вертексы будут объединяться.



Карты нормалей

Карты нормалей запеченные в других программах (substance painter, Zbrush) дают странный результат в Blender .

Проблема в том что карты нормалей, в вышеперечисленных, и не только, программах, запекаются c использованием DirectX, а blender работает с OpenGL. Если говорить простым языком то нам нужно развернуть зеленый канал на карте нормалей. Делается это следующим образом:

Надеюсь, что данный пост поможет людям, осваивающим блендер, проскочить несколько часов поиска решения проблем!
