Настройка голосового шлюза Cisco SPA122

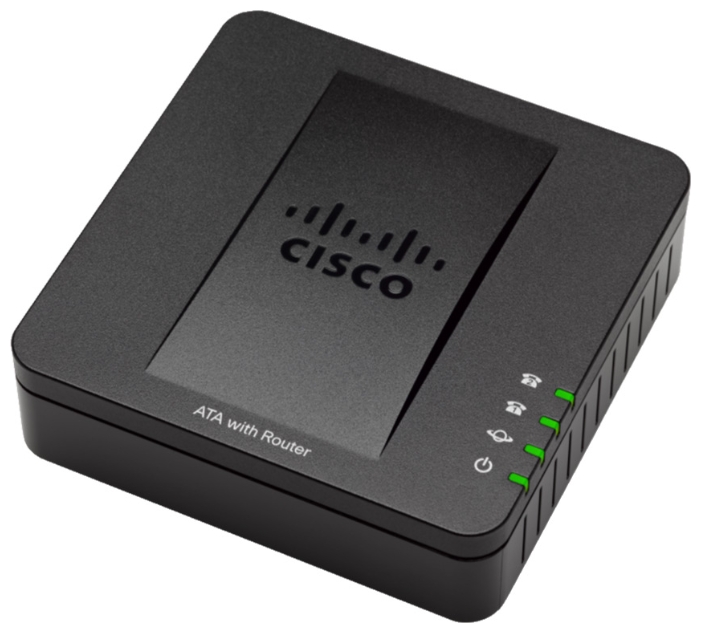

Аналоговый телефонный адаптер SPA122 имеет схожие характеристики с голосовым шлюзом Cisco SPA2102 и надежное качество VoIP. Оснащенный двумя портами FXS, одним портом 10/100 WAN и одним портом 10/100 LAN, адаптер позволяет подключить два аналоговых телефонных аппарата для передачи голосовых пакетов по IP сети.

Характеристики:

• 2 порта FXS RJ-11;
• 2 порта 10/100 Ethernet RJ45;
• Поддержка кодека T.38 для передачи факсов;
• Поддержка голосовых кодеков G.711 a/u-law, G.723, G.726, G.729 a/b (1) Line only поддержка MWI;
• Протокол передачи VoIP SIP;
• Управление HTTP, TFTP, Web GUI, Voice IVR;

Установка

Подключаем сетевой кабель к шлюзу в порт Ethernet и к сетевой карте на ПК.

Настройка

В адресной строке браузера наберите адрес 192.168.15.1. Откроется WEB-интерфейс управления шлюзом.
Логин и пароль по-умолчанию: admin/admin.

Network Setup

Перейдите во вкладку Network Setup, раздел Basic Setup, пункт Internet Settings. Здесь введите адреса DNS-серверов. Это необходимо для корректной работы шлюза.

После внесения изменений нажмите Submit.

Voice

Перейдем к настройке линий FXS шлюза. Для этого во вкладке Voice выберите раздел Line1. В секции Proxy and Registration заполните следующие поля:

• Proxy: IP или DNS адрес SIP-сервера
• Use DNS SRV и DNS SRV Auto Prefix: Yes

В секции Subscriber Information:

• Display Name: Ваш SIP-ID
• User ID и Auth ID: Ваш SIP-ID
• Use Auth ID: Yes
• Password: Ваш SIP-ID пароль

В секции Audio Configuration:

• Preferred codec: G711a
• Use Pref Codec Only: Yes
• FAX Enable T38: No
• FAX Passthru Codec: G711a
• FAX Tone Detect Mode: callee only

После выполнения настройки линии необходимо нажать Submit.
Дополнительно можно настроить таймеры набора номера. Для этого во вкладке Voice, необходимо выбрать пункт Regional. В секции Control Timer Values (sec.) есть два таймера:

• Interdigit Long Timer — время ожидания ввода следующей цифры в том случае если нет подходящих под набранную комбинацию шаблонов;
• Interdigit Short Timer — время ожидания ввода следующей цифры, если есть один или более подходящий шаблон;

Состояние регистрации можно просмотреть в разделе Information во вкладке Voice. Успешная регистрация имеет статус Registered.

Сброс настроек

Для сброса настроек по умолчанию необходимо подключится телефонным аппаратом к 1-й линии, поднять трубку и набрать или ‘****‘ (если аппарат в импульсном режиме). После приветствия набрать 73738 и подтвердить цифрой 1.

Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.

Источник

Настройка VoIP адаптера Cisco SPA122 (SPA122-XU), Linksys SPA2102

Блок питания адаптера подключаем к разъёму Power

К разъёму Internet подключаем кабель WAN.

Разъём Ethernet соединяем с сетевой платой компьютера (Если на адаптере стандартные настройки, то компьютер, должен получить сетевые настройки. Адрес шлюза в данном случае будет являться внутренним IP адресом адаптера SPA122)

К разъёмам Phone подключаем телефоны.

Для использования системы голосового меню (IVR) оборудования Cisco/Linksys телефонный аппарат должен быть подключенным к гнезду Phone1 и переведен в тональный режим работы (если телефон работает в импульсном режиме, то наберите * перед набором комбинации)

• Наберите **** (поднимите трубку на телефоне и четыре раза нажмите *)
• Немного подождите — и входим в голосовое меню устройства Cisco/Linksys. вы должны услышать «Linksys configuration menu.» Все сообщения выдаются на английском языке.
• Выполняем общий сброс устройства в заводские установки. Для этого надо скрепкой нажать кнопку Reset на 20 секунд или на подключенном телефоне набираем 73738 # 1 #, кладем трубку, после чего устройство перезагрузится (необходимо подождать около 20-30 секунд)
• Следующим этапом настройки необходимо включить функцию web-сервера. Входим в голосовое меню (****), набираем 7932 # 1 1 #. После этого необходимо положить трубку на аппарат.

Для того, чтобы узнать текущий IP адаптера необходимо набрать на телефоне **** (4 звездочки) , 110# и прослушайте текущий IP адрес шлюза.

На этом настройка через телефонный аппарат закончена.

Далее открываем WEB-браузер на подключённом к устройству компьютере через Lan и в адресной строке вводим 192.168.15.1 (адрес устройства по умолчанию). Если подключиться не удаётся проверьте отключён ли Proxy Server (Пуск > Панель Управления > Свойства обозревателя > Подключения > Настройка сети).

Следующим этапом настройки необходимо включить функцию web-сервера. Заходим Administration Web Access Management — и ставим там 2 разрешающие галки. Потом уже можно Bridge делать и он будет удаленно управляться и прошиваться

Если ваше устройство имеет выход в Интернет, то на этом этапе можно заставить его скачать базовые настройки с нашего сайта. Для этого в адресной строке браузера введите

После этого можно сразу переходить к настройке учетных записей Subscriber Information

Либо сконфигурируйте устройство вручную

Устройство запросит имя пользователя и пароль. Пользователь / пароль по умолчанию: admin / admin

Открываем вкладку Voice > SIP:
RTP Parameters
RTP Port Min: 10000 , RTP Port Max: 65455

Voice > Line 1 (или Line 2)

Если у вас не проходят факсы на Cisco SPA122-XU, то выставьте следующие параметры

Network jitter level: very high

Jitter buffer adjustment: no

Proxy and Registration

Register Expires: 300

Subscriber Information

Password: пароль к учётной записи SIP

User ID: login к учётной записи SIP

Password : пароль к учетной записи SIP

Supplementary Service Subscription

Call Waiting Serv: no

Service Announcement Serv: no

Audio Configuration:

• Preferred Codes: G.711a (или G.711u)
• Use Pref Codec Only: yes
• G.729a Enable: yes (остальные кодеки можно отключить, в нашей сети они не поддерживаются).
• G726-32 Enable: no
• Silence Supp Enable: no
• DTMF Tx Method: Auto
• DTMF Tx Mode: Strict
• FAX Passthru Codec: G.711a
• FAX Enable T38: no
• FAX T38 ECM Enable: no
• Symmetric RTP: yes

Нажимаем Submit.

Устройство настроено и готово к использованию.

Источник

Cisco spa122 как настроить

Аналоговый телефонный адаптер SPA12 имеет схожие характеристики с голосовым шлюзом Ciscco SPA2102 и надежное качество VoIP. Оснащенный двумя портами FXS, одним портом 10/100 WAN и одним портом 10/100 LAN , адаптер позволяет подключить два аналоговых телефонных аппарата для передачи голосовых пакетов в IP сетях.

Характеристики:

Установка

Подключаем сетевой кабель к шлюзу в порт Ethernet и к сетевой карте на ПК.

Настройка

В адресной строке браузера наберите адрес 192.168.15.1. Откроется web-интерфейс управлением шлюза.
Логин и пароль по-умолчанию: admin/admin.
Перейдите во вкладку Network Setup, раздел Basic Setup, пункт Internet Settings. Здесь введите адреса DNS -серверов.Это необходимо для корректной работы шлюза с Виртуальной АТС.

После внесения изменений нажмите Submit

Перейдем к настройке линий шлюза. Для этого во вкладке Voice выберите раздел Line1. В секции Proxy and Registration заполните следующие поля:

В секции Subscriber Information:

В секции Audio Configuration:

После выполнения настройки линии необходимо нажать Submit

Дополнительно можно настроить таймеры набора номера. Для этого во вкладке Voice, необходимо выбрать пункт Regional. В секции Control Timer Values (sec.) есть два таймера:

Состояние регистрации можно просмотреть в разделе Information во вкладке Voice. Успешная регистрация имеет статус Registered

Сброс настроек

Для сброса настроек по умолчанию необходимо подключится телефонным аппаратом к 1й линии, поднять трубку и набрать или * (если аппарат в импульсном режиме). После приветствия набрать 73738 и подтвердить цифрой 1.

Источник

Настройка SIP-шлюза Cisco SPA 122/112

Cisco SPA 122/112 — это 2-х портовый SIP-шлюз. Прост в установке и использовании. Благодаря широким возможностям этот VoIP-шлюз способен обеспечить легкий переход к IP-телефонии. Модель SPA 122 дополнительно объединяет VoIP услуги с внутренним маршрутизатором для локальной сети.

Для настройки данного устройства нужно выполнить следующие действия:

1. Узнать IP-адрес устройства.

Наберите **** (четыре звездочки) на клавиатуре телефона. Так вы откроете голосовое меню (IVR). Далее наберите 110# и прослушайте IP-адрес шлюза. Запишите его.

2. Подключиться к панели устройства.

Откройте браузер на компьютере, к которому подключен шлюз. В адресной строке укажите IP адрес — набор цифр который вы ранее услышали. Напирмер:

Далее устройство запросит пароль. Введите логин admin и пароль admin . Нажмите Log In.

3. Настроить одну из двух линий устройства.

Если нужны обе, то вторая настраивается по аналогии, используя второй сип аккаунт.

• Перейдите в раздел Voice, подраздел Line 1.
• Поле Общие (General): Напротив строки «Line Enable» поставьте значение «да» («yes»)
• Поле NAT Settings: Напротив строки «NAT Keep Alive Enable» поставьте значение «да» («yes»).
• Поле SIP Settings: Напротив строки «SIP Transport» поставьте значение «UDP». «SIP Port» значение «5060».
• Поле Proxy and Registration: В строке «Proxy» поставьте адрес сервера: «sip.ringostat.com» . В строке «Register Expires» поставьте значение «3600».
• Поле «Subscriber Information»: В строках «Display Name», «Auth ID», «User ID»,«Password» введите свой логин и пароль для вашего сип аккаунта из личного кабинета рингостат. «Use Auth ID» значение «yes».

• Поле «Supplementary Service Subscription»: Напротив строки «Call Waiting Serv» поставьте значение «no».

• Поле «Audio Configuration»: Напротив строки «Preferred Codes» поставьте значение «G.711a». «FAX Passthru Codec» — «G.711a».
• После выполнения всех настроек нажмите «Submit».

4. Произвести проверку.

Посде настройки в трубке должен появиться «гудок», а в подразделе Voice — Information должна быть надпись: «Registration State: Registered»

Теперь одна из двух линий устройства настроена. Аналогично вы можете настроить и вторую линию. Для этого нужно перейти на вкладку Line 2 (в Voice) и повторить поэтапно все действия из пункта номер три, использовав логин и пароль от второго сип аккаунта. Это обязательно должен быть другой сип-аккаунт так как один аккаунт на две линии использовать нельзя.

Чтобы избежать возможности несанкционированного доступа к устройству и, как следствие, его взлома, мы рекомендуем поставить пароль на web. Это можно сделать в разделе Администрирование – UserList – Изменение пароля (Old Password – New Password).

Источник

Первичная настройка Cisco/Linksys SPA112-122

Вход на страницу настроек

Шаг 1. Узнаём IP адрес шлюза.

Для того, чтобы узнать IP-адрес устройства подключите аналоговый телефон к одному из FXS портов шлюза, затем на телефоне наберите **** (если ваш телефон в тоновом режиме), либо ***** (если ваш телефон в импульсом режиме). Далее, нажмите 110#, после чего прослушайте в трубке свой IP адрес.

Шаг 2. Заходим на страницу настройки по полученному IP-адресу.

На компьютере запускаете web-браузер (не рекомендуется использование браузера Internet Explorer). В адресной строке браузера прописываете IP адрес, который узнали на предыдущем шаге. После перехода по данному адресу, у Вас откроется страница настройки. На странице настройки от Вас потребуется ввести авторизационные данные. Данные для Cisco SPA112 по умолчанию: логин — admin, пароль — admin.

Настройка телефона

Внимание! В качестве примера на всех скриншотах указан SIP-адрес (имя пользователя и домен) вида ivan@test.mangosip.ru. Вместо него везде необходимо указать ваш SIP-адрес из личного кабинета.

Шаг 1. Раскрываем раздел «Voice» —> «SIP» и настраиваем, как на скриншоте ниже.

Не забываем после настройки нажимать «Submit»

В поле «RTP Port Min» прописывается значение 8000

В поле «RTP Port Max» прописывается значение 10000

В поле «RTP Packet Size» прописывается значение 0.020

Шаг 2. Заходим в раздел «Line 1» и настраиваем, как на скриншоте ниже.

В поле «SIP Port» прописывается любое значение от 7000 до 49151

Шаг 3. Продолжаем настраивать раздел «Line 1», и настраиваем, как на скриншоте ниже. Снизу на скриншоте изображен интерфейс Личного Кабинета MANGO OFFICE, откуда необходимо брать данные для настройки.
