Диспенсер Xiaomi. Разборка и ремонт №2. Устраняю проблему пенообразования.
Около девяти месяцев назад я написал обзор на тему разборки и ремонта небезызвестного диспенсера от Xiaomi. Подобных диспенсеров у меня два. И вот тогда один из них сломался. Перестал работать вообще. Тогда была проблема с тем, что залило плату пеной в ходе эксплуатации. Она окислилась и дорожки на плате разрушились.
У второго же диспенсера проблема другого характера. Если поднести руку, то диспенсер жужжит, но пену толком не выдаёт. Её появляется или очень немного, или она вовсе не образуется. И подобные ситуации описывали у меня в комментариях под прошлым обзором. Я решил, что там скорее всего ничего серьёзного. Может трубка какая соскочила. В общем для начала нужно было разобрать, а дальше уже будет видно.
Второй диспенсер (который ремонтировался в старом обзоре) тоже как на зло сломался. Но там ничего серьёзного. Залило аккумуляторный отсек мылом. Причём уже второй раз. Ну и все клеммы на нижней крышке окислились разумеется.
В общем нужно браться за дело. Напомню как разобрать подобный диспенсер. Нужно в нижней части, там где батарейный отсек, просверлить отверстие примерно в этом месте
Можно чуть правее, левее не стоит. Можно повредить трубку.
Далее в отверстие (я сделал 10 мм) нужно вставить какую-то длинную штуковину, упереть её в верхнюю крышку и нанести несильный удар. Кто-то писал что, делал это вязальной спицей через существующее отверстие, но как по мне, то такой метод малость стрёмный. В общем я использовал вот такой стержень диаметром 8 мм.
Вставил его в отверстие, погрузил, если можно так выразиться, в недра диспенсера, упёр в крышку и нанёс лёгкий удар резиновым молотком. Крышка открылась. Вставлять стержень нужно под прямым углом, иначе можно будет задеть плату управления, которая размещена на крышке.
Отсоединям разъёмы и убираем крышку пока в сторону
В прошлый раз разборка диспенсера на этом практически и была закончена, единственно что я ещё тогда отсоединил его «носик» из которого выходит пена и достал из под него плату с датчиком приближения.
В этот раз придётся разбирать основательно, потому что трубочки все на месте, ничего не отвалилось и не повредилось. На вид всё целое.
Поскольку диспенсер жужжит, значит с двигателем всё нормально. Проблема может быть либо в насосе, либо в «носике» который явно является не просто пластмасской, а неким устройством создающим пену, ну и может там фильтр какой-то присутствует.
План значит у меня такой: я разбираю второй диспенсер, который работает и буду брать из него детали и подкидывать на нерабочий, что бы выяснить, что конкретно неисправно.
Продолжим разборку.
Откручиваем четыре маленьких самореза и снимаем «носик» вместе с платой, на которой расположен датчик
Один из читателей, разбирал свой диспенсер, и у него место посадки носика, через которое у меня затекла пена, было обработано герметиком. Вот его фото
Диспенсер у него был выпущен 2019.12.09. Я не знаю когда был выпущен мой, но у меня и у более нового диспенсера силикона никакого нет. Но за год эксплуатации никаких проблем с попаданием пены не возникало.
Идём дальше. Откручиваем ещё два самореза и снимаем клеммную планку
Осталось открутить ещё четыре самореза и можно будет извлекать двигатель с насосом
Вот два двигателя с насосами. От старого и нового диспенсера. И они отличаются
Слева старый, справа более новый. Старый собран на саморезах, более новый на проволочных защёлках
Соответственно и шурупы для крепления у них разные
У старого более длинные. Но судя по габаритам они должны быть взаимозаменяемы. «Носики» одинаковые
Кстати плату с датчиком я от греха решил покрыть лаком для ногтей. Больше ничего другого не было
Превентивная мера, так сказать.
Насос более нового диспенсера я кстати разбирал. Но по своему скудоумию не сфоткал. Но вот есть фото от комментатора, кстати с описанием схожих проблем из-под прошлого обзора
Там диспенсер немного другой, но внутреннее устройство насоса выглядит также. По своему функционалу напоминает ТНВД для бензиновых двигателей, у которых топливная рампа с высоким давлением.
Насос вроде бы симметричный, но на дне у него есть отверстие для подсоса воздуха. И его нужно устанавливать так, что бы это отверстие совпадало с отверстием в резиновой прокладке которая стоит в корпусе диспенсера
В общем забрасываем движок с насосом от старого диспенсера в новый, всё собираем, включаем и подносим ладонь.
И… Ничего не работает. Слышно как движок урчит, но пена не идёт. Значит дело скорее всего в носике. Я открыл крышку и там меня ждала неожиданность
Одну из трубок сорвало с носика и внутренности диспенсера залило мыльной водой. Пришлось всё обратно разбирать, вытирать и просушивать. Но теперь то становится понятно, что дело точно в «носике». Он просто не пропускает мыльную воду через себя. Видимо забился. Я попробовал подуть в один и второй, и в старой модели «носик» продувается, а в новой нет.
В общем собираю всё обратно, ставлю носик от старого диспенсера и, вуаля
Всё заработало.
Нужно как-то решать вопрос с этой деталью. Разобрать сходу её не получилось. Попробовал искать на Али по фото. Безуспешно.
Решил что нужно всё-таки разбирать. Попробовал опустить в кипяток на несколько секунд и разъединить. Не получилось. Тогда я опустил в кипяток и прошёлся по кругу в месте сопряжения лезвием ножа, расшатывая при этом нож в разные стороны. Наконец-то получилось
Внутри обеих частей «носика» видны сеточки фильтров
И что-то мне подсказывает, что это вовсе и не фильтра, а сеточки благодаря которым и образуется пена. Хотя в одной части возможно и фильтр. Вытащить мне их не удалось, как я не пробовал. Сидел я и размышлял про то, каким образом мне бы прочистить эти сеточки и меня осенило. Трилон Б. Мне же завтра его должен привезти продавец с аукциона. Благодаря наводке от uncle_sem я себе приобрёл пакет Трилона Б. Лот был весом в 150 г, но у продавца оказались в наличии и по 600 г пакеты, и я взял побольше. Пакет стоил 14 р, это где-то 5.5$. Вот ссылки на лот и на продавца.
В общем, Трилон Б продавец мне привёз, причём подстроился под меня (мне просто пришлось резко с офиса сорваться), за что ему отдельное спасибо
Выглядит как пакет кокаина, ну или героина. Не то что бы я раньше на аукционах кокс покупал, но в кино именно так, только без этикетки. Обзор на Трилон Б здесь уже был, поэтому я, после его прочтения, уже аки опытный и просвещённый, принялся за дело. Взял 200 мл тёплой воды. И вот столько порошка
Брал тёплую, что бы лучше растворилось. Туда же добавил немного фейри
Всё это перемешал, Растворился практически весь порошок
Потом в баночку забросил пластиковые детали, которые на удивление утонули, после того как из них вышел весь воздух
Банку закрыл крышкой и убрал в сторону на несколько часов. Около четырёх. Кстати никакой видимой реакции я не заметил.
Но у меня же ещё есть окисленные контакты на старом диспенсере
Для них я тоже развёл раствор в отдельной баночке и забросил их внутрь вместе с маленькими шурупами
А вот там уже реакция была видна. Во-первых, с контактов практически сразу же отлетели большие хлопья окисла, а во-вторых начали подниматься пузырьки
Как я уже писал выше, всё это дело я оставил примерно на четыре часа. И вот контакты и шурупы после обработки в Трилоне Б
Шурупы кстати стали матово-сероватыми.
Пластиковую крышку до идеального состояния отчистить не получилось. Чистил при помощи фейри и зубной щётки. Почистил, прикрутил контакты
Однозначно лучше чем было. Теперь «носик». Я достал его и промыл с мылом в тёплой воде. Потом собрал и попробовал продуть. «Носик» стал продуваться. Не так хорошо правда как у старого диспенсера, но всё же. Возможно процедуру очистки нужно повторить на более длительный срок. В общем забрасываем носик в диспенсер и всё заработало.
Что можно сказать в итоге. Слишком много мороки с этими диспенсорами. То одно ломается, то другое. Сейчас мне пришёл новый, настенный, который уже тут обозревали. Только сегодня получил, ещё не разбирался. Посмотрим как он будет себя вести. Но. Заправлять диспенсеры я теперь буду только бутилированной водой.
Источник
Ремонт Xiaomi дозатора (диспенсер) жидкого мыла
Не сохранил фотки как разбирал, но там очень хитрые застежки. и Два болта за пластиковой крышкой где светиться светодиоды при включении.
Проблема была на этой плате. Влага и мыло попали на плату и у инфракрасного светодиода окислились ножки возможно пайка была еще плохая. Кстати что плохо после пайки на заводе не залили выводы компаундом что бы влага не попадала. Зачистил выводы дорожки т.к. у меня не было такого IR светодиода то пришлось чинить и припаивать к выводу которой торчал из корпуса светодиода на пол миллиметра. Заказал уже стопку на алике что бы были в наличии у меня.
Хороший диспенсер. Мне понравился. Батарейки из комплекта живут уже несколько месяцев. Лучше литий наверно воткнуть туда и заряжать зарядкой от телефона. Покупал за 1100р на алике.
Ремонт Xiaomi дозатора (диспенсер) жидкого мыла: 2 комментария
Напишите пож модель и можно продавца этих светодиодов
Источник
Как меня чуть было не разочаровала компания Xiaomi
Сразу предупреждаю — жуткая история. Леденящая кровь.
Короче говоря, во время своих очередных скитаний по бесконечным пространствам Aliexpress наткнулся я на электрический дозатор для мыла от Xiaomi. А я как раз давно такой хотел: ну не люблю я нажимать на ручной дозатор обычного жидкого мыла, к тому же оно там подается в концентрированном виде — как-то это все неинтересно и нет в душе гармонии. Хотелось чего-то умного, электрического, чтобы поднес руку, а тебе хоп — и мыла туда набузолили, причем уже взбитого, чтобы моему высочеству не напрягаться, а иметь время порешать мировые проблемы или подумать о Шопенгауэре, мыло в дышло его лошадке.

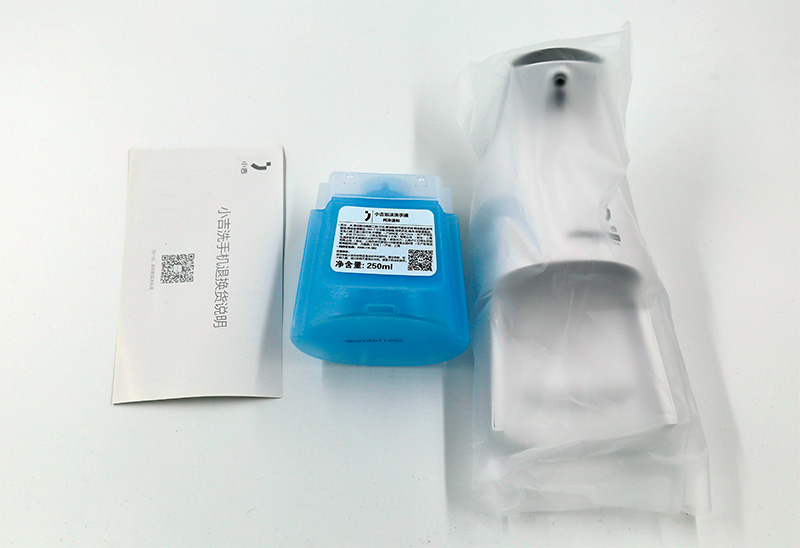

Заказал, приехало. Коробочка симпатишная, ничто не предвещало.

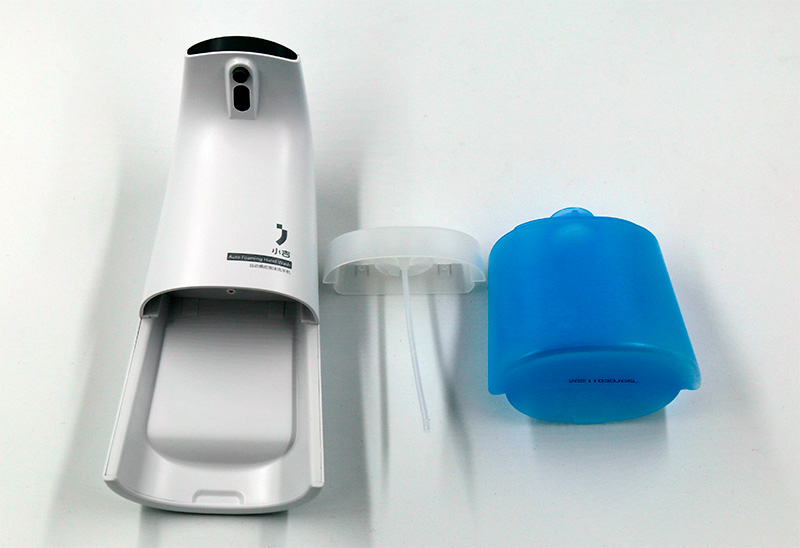

Внутри — дозатор, контейнер, инструкция.
У контейнера крышка снимается (ее надо повернуть), внутрь заливается жидкое мыло.

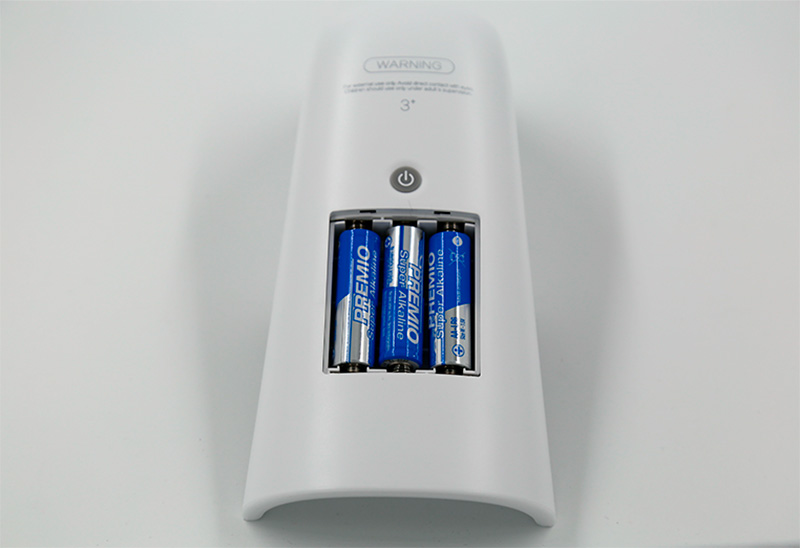

В дозатор нужно вставить батарейки (в комплект не входят) и закрыть крышкой.

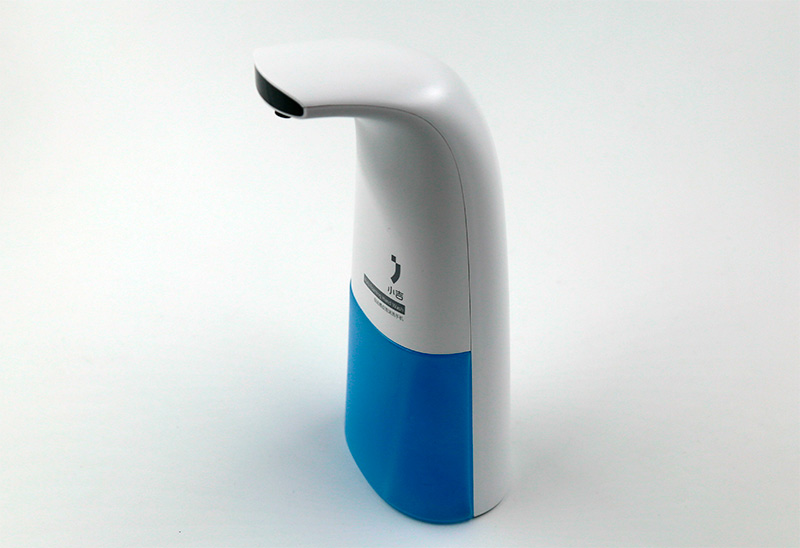

Ну вот, все готово. Красивая, полезная в хозяйстве вещь. Я в предвкушении.
Снял крышку с контейнера, налил доверху жидким мылом, поставил на место. Приготовил бутылку шампанского для первого спуска на воду дозатора.
Подношу к нему руку, а он что-то крякает неразборчиво и выдает мне порцайку мыла, которой можно помыть разве что один палец. Да и то — мизинец. И не весь, а только фалангу.
«Але, что за черт»? — вежливо говорю я и начинаю исследовать устройство: может, там где-то размер порции можно менять? Нет, нигде нельзя менять, устройство простое, как две копейки: подносишь руку, тебе выдают порцайку. Но она ничтожно маленькая!
И пришел я в расстройство. Первый раз меня так разочаровала компания Xiaomi, обычно-то у них бытовые устройства (и не только они) — очень даже качественные и работают, как полагается.
И что, думаю, мне теперь о ней писать? Рекомендовать не могу, устройство конкретно жлобское, мыло практически не выдает. Могу только поругаться и посетовать на то, как жесток этот мир.
Но, слава богу, дошло до меня, что все-таки надо почитать инструкцию. Она, конечно, на китайском, но я уже так давно работаю с китайцами, что иероглиф «Терпение» от иероглифа «Постижение» отличаю уже на раз.
Полез изучать. И точно, там китайским по белому написано: наполните контейнер жидким мылом на четверть, а остальное долейте водой.
Вылил три четверти мыла, долил водой и. все заработало так, как полагается, видеоотчет прикладываю!
Слава богу, все окончилось хорошо. А то я уже чуть было не разочаровался в Xiaomi! Но нет, они еще на коне! Реабилитировались.
Ну и мораль очевидна! Читайте, дети и взрослые, инструкции, когда что-то работает не так! Оно очень даже нелишнее!
