Неисправности, присущие ноутбукам Fujitsu-Siemens
Fujitsu Amilo Xa 2528 на платформе XTB71
1) При включении питания отсутствует инициализация.
2) По экрану наблюдаются артефакты.
3) На матрице нет изображения.
4) Можно заметить на матрице белое свечение.
5) Функционирует лишь подсветка.
6) На экране заметны полосы белого цвета или сам он совершенно белый.
7) Отсутствует загрузка видеодрайверов. Система виснет в процессе работы с любыми из 3D приложений.
8) Вывод изображения осуществляется лишь на внешний монитор.
9) Чипсеты G86-730-A2 (на 256Mb) или G86-770-A2 (на 512 Mb) не работают.
10) При подключении питания отсутствует инициализация.
11) Слышно звуковое оповещение, информирующее об ошибке памяти.
12) Отсутствуют POST-коды и инициализация.
13) Питание может отключаться или включаться без существующих на то причин.
14) Система иногда перезагружается.
15) Чипсет NF-G6100-N-A2 не работает.
Пользователю стоит обратить внимание на то, что данная серия ноутбуков имеет ряд особенностей. В частности, в случае неисправности северного моста и видеочипа возникают одни и те же симптомы. Причиной тому то, что данные компоненты слишком близко расположены по отношений друг к другу. Лучше сразу обратитесь за помощью в сервис по ремонту ноутбуков Fujitsu Siemens.
1) Отсутствует инициализация, хотя питание включено.
2) Если смотреть на экран, можно наблюдать артефакты.
3) На матрице нет изображения.
4) Можно наблюдать свечение матрицы с преобладанием белого.
5) Функционирует лишь подсветка.
6) Наблюдается искажение картинки или ее полное несоответствие параметрам экрана.
7) Отсутствует загрузка видеодрайверов. Система виснет в процессе работы с разнообразными 3D-приложениями.
8) Вывод изображения происходит лишь на внешний монитор.
9) Чипсеты G86-730-A2 (256Mb) или G86-770-A2 (512Mb) не работают.
Пользователю необходимо обратить внимание на тот факт, что видеокарта относится к категории съемных, а поэтому не унифицирована в соответствии с особенностями данной платформы.
Fujitsu Amilo M1437g
1) Отсутствует возможность подключения питания.
2) При подключении устройства к сети, питание есть, но отсутствует инициализация.
3) USB-порты не функционируют.
4) По питаниям 5 и 3,3 В присутствует короткое замыкание.
5) Чипсет FW82801FBM не работает.
6) Процесс включения в норме, однако отсутствует процесс загрузки.
7) На экране заметны артефакты.
8) После загрузки нет изображения на экране.
9) В процессе считывания POST-кодов система виснет.
10) Вывод изображения выполняется лишь на внешний монитор (возможны артефакты).
11) Картинка смазана. В заливке может присутствовать преимущественно один и тот же цвет.
12) Чипсет 216CPIAKA13F ATI x700 не работает.
Поскольку видеоадаптер относится к числу устройств съемного типа, то он может быть заменен на видеоадаптеры с моделей Amilo M3438G или Amilo M3437G.
13) Невозможно включить питание.
14) Нет звука. Модем не работает.
15) Сразу же после включения, питание отключается
На месте HDD в зонах изгиба появляется замыкание шлейфа звуковой платы. Чтобы проверить наличие данной неисправности, достаточно отсоединить от материнской платы шлейф.
16) Нет звука. Отсутствует инициализация модема. Все другое оборудование функционирует в нормальном режиме.
17) Чипсет ALC880 не работает.
Fujitsu Amilo Pi1556
1) При включении питания отсутствует инициализация.
2) На экране присутствуют артефакты.
3) Есть инициализация, но нет изображения на экране.
4) В процессе считывания начальных POST-кодов система виснет.
5) Слышно звуковое оповещение об ошибках видео.
6) На экране присутствуют белые полосы или сам он полностью белый.
7) Вывод изображения производится исключительно на внешний монитор.
8) Чипсет ATI M54-P или GF-GO7600-N-A2 (с учетом типа видеокарты) не работает.
Fujitsu Amilo Pa1538
1) Есть питание, но инициализация при этом отсутствует.
2) На экране можно видеть артефакты.
3) Нет картинки на матрице.
4) Матрица отсвечивает белым.
5) Вывод изображения осуществляется лишь на наружный монтор.
6) Чипсет GF-GO7400-B-N-A3 не работает.
7) Слышно звуковое оповещение об ошибке памяти.
8) Отсутствует не только инициализация, но и POST-коды.
9) Через несколько секунд после включения, питание тут же отключается.
10) Система периодически перезагружается.
11) Чип NF-G6100-N-A2 в нерабочем состоянии.
Fujitsu Amilo Pi 1536
1) При включении питания, инициализация отсутствует.
2) На экране присутствуют артефакты.
3) Хотя на экране нет изображения, инициализация все же есть. Кроме того, присутствует торможение системы на начальных POST-кодах.
4) То и дело слышно звуковое оповещение об ошибках видео.
5) На экране имеются белые полосы или сам экран совершенно белый.
6) Вывод картинки осуществляется лишь на внешний монитор. При загрузке возможно зависание.
7) Чипсет ATI M54-P 216PMAKA13FG в неисправном состоянии.
Fujitsu Amilo Xa1526
1) Питание есть. Инициализация отсутствует.
2) На экране можно рассмотреть артефакты.
3) Нет изображения на матрице.
4) Матрице свойственно белое свечение.
5) Вывод картинки возможен только на внешний монитор.
6) Чипсеты GF-GO7600-N-В1 или GF-GO7600-N-A2 неисправны.
7) Доносится звуковое оповещение об ошибках памяти.
8) Нет инициализации и POST-кодов.
9) Питание тут же выключается после включения устройства.
10) Не работает NF-G6100-N-A2 или NF-SPP-100-N-A2.
Fujitsu Amilo M3437G
1) При наличии питания, инициализация не происходит.
2) На экране присутствуют графические артефакты.
3) Загрузка системы происходит, но при этом изображение не выводится на экран.
4) Система виснет на первоначальном этапе чтения POST-кодов.
5) Вывод изображения осуществляется исключительно на наружный монитор (при этом могут присутствовать артефакты).
6) Картинка смазана. В заливке фона может преобладать определенный цвет.
7) Чипсет 216CPIAKA13F (ATI x700) не работает.
Поскольку видеоадаптер съемного типа, то его можно заменить видеоадаптером от Amilo 3438G.
8) Отсутствует возможность включения питания.
9) USB-разъемы не функционируют.
10) По питанию 5 и 3,3В присутствует короткое замыкание.
11) FW82801FBM не работает.
Fujitsu Amilo M3438G
1) При включении питания, инициализация не происходит.
2) На экране появляются артефакты.
3) Загрузка системы есть, однако при этом на экране нет изображения.
4) Система виснет в процессе чтения POST-кодов.
5) Картинка появляется лишь на внешнем мониторе. Могут присутствовать артефакты.
6) Картинка смазанная. В фоновой заливке преобладает один цвет.
7) Чипсет GF-GO6800-B1 не работает.
Видеоадаптер, будучи съемным, может быть заменен видеоадаптером от Amilo 3437G.
8) Отсутствует возможность включения питания.
9) USB-разъемы не работают.
10) По питаниям 5 и 3,3В присутствует короткое замыкание.
Источник
Fujitsu-Siemens LIFEBOOK S6120
Появление платформы Intel Centrino позволило производителям резко улучшить характеристики так называемых «портативных» или «ультрапортативных» ноутбуков. Как правило, до наступления «эры Centrino» такие компьютеры из-за ограничений как по энергопотреблению, так и по тепловыделению оснащались процессорами Intel Pentium III. Любителям поработать в дороге до поры до времени приходилось с этим мириться. Однако сейчас сказка стала былью. Платформа Intel Centrino по своим характеристикам вполне пригодна для установки в ультрапортативные ноутбуки и обеспечивает блестящие результаты как по времени автономной работы, так и по производительности (особенно в автономном режиме).
Естественно, ведущие производители ноутбуков не преминули воспользоваться представившейся возможностью. Один из примеров тому Fujitsu Siemens Computers LIFEBOOK S6120.
Технические характеристики LIFEBOOK S6120
(заявленные производителем)
| Процессор | Intel Pentium-M Processor 1.3 GHz to 1.6GHz (Banias) | |
| Чипсет | Intel 855GM (Montara) | |
| Память | 128, 256, 512 или 1024 Мбайт в двух разъемах (на тестируемой модели 256MB) | |
| Экран | 13.3″ TFT LCD 1024×768 | |
| Графика |
| |
| Аудио | Интегрировано в набор микросхем SigmaTel STAC9767 Встроенныe колонки | |
| Жесткий диск | Жесткий диск IDE 40 или 60 Гбайт (S.M.A.R.T) (на тестируемой модели Toshiba MK4018GAP емкостью 40 GB) | |
| Оптические устройства | Возможна установка по желанию в модульный отсек: DVD-ROM, CD-RW, DVD-ROM&CD-RW Combo (на тестируемой модели комбо-привод Toshiba SD-R2412) | |
| PCMCIA | 1 × слот для PC Card (тип II) | |
| Интерфейсные порты |
| |
| Порт-репликатор (входит в комплект) |
| |
| Коммуникации | Встроенный модем V.90, совмещенный со встроенным адаптером Ethernet 10/100 Мбит/сек | |
| Беспроводная сеть | 802.11b | |
| Батареи |
| |
| Блок питания | Адаптер Mini AC 100-240 В, 50-60 Гц | |
| Размеры и вес |
| |
| Программное обеспечение |
| |
Как видите, ноутбук действительно маленький и легкий. Сразу отмечу, что к нам на тестирование попал так называемый Evaluation Unit опытный образец. Основная задача такого образца показать работоспособность системы, поэтому продажную комплектацию здесь описать не могу.
Первые впечатления

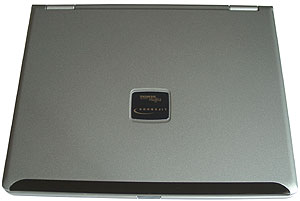

Дизайн подчеркнуто классический. Строгие формы, из украшений только полоска на верхней крышке (под ней скрываются две антенны Wi-Fi и Bluetooth). Такой дизайн идеально подойдет под строгий костюм делового человека.
На переднем торце только защелка крышки.
Почти все разъемы, по традиции, расположены сзади. Слева направо.
- разъем для подключения к телефонной линии
- окошко инфракрасного порта
- разъем для подключения источника питания
- выход на внешний монитор (под крышкой)
- выключатель беспроводной сети
- линейный аудиовход
- разъем для подключения к локальной сети
- порт IEEE 1394
- два порта USB
Такое расположение портов обусловлено малыми габаритами ноутбука. И все же, по моему мнению, окошко ИК-порта расположено неудачно. Не дай бог, ноутбук работает от сети и подключен к телефонной линии. Как тогда к нему подобраться?
Слева микрофонный вход и выход на наушники, а также слот PC Card. Остальное место занято решетками системы вентиляции.

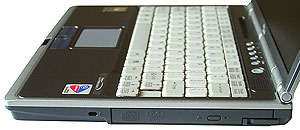

Справа разъем для замка Кенсингтона и модульный отсек. Кроме устройств для работы с оптическими дисками туда может быть помещена дополнительная батарея.

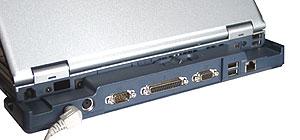

Отсутствующие на корпусе порты вынесены на порт-репликатор.
Здесь находятся (слева направо)
- разъем для подключения источника питания
- разъем PS/2 (один)
- последовательный порт
- параллельный порт
- выход на внешний монитор
- два порта USB
- разъем для подключения к локальной сети

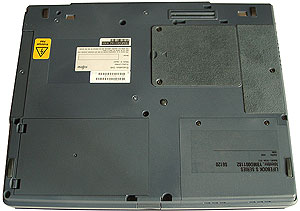

Разъем для подключения порт-репликатора расположен на нижней поверхности ноутбука.
Таким образом, компьютер как бы «садится» на него.

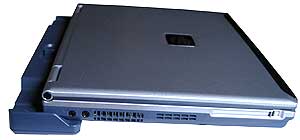

При этом профилированная форма верхней части репликатора оставляет открытыми разъем для подключения к телефонной линии, окошко ИК-порта, а также 2 порта USB и порт IEEE 1394.
Решение, на мой взгляд, очень удачное. Имеет смысл оставлять порт-репликатор на рабочем столе, подключенным к питанию, локальной сети, а также прочей периферии по вкусу.
Эргономика и работа

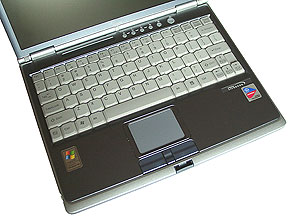

«Ищете портативный ноутбук, но вас не устраивает крошечная клавиатура? Тогда ваш выбор ноутбук серии «S» утверждается на сайте FSC-Mobile. Открываем крышку.
Да, клавиатура «почти как у больших». Почти потому что с природой не поспоришь. При маленьких размерах приходится чем-то жертвовать. В данном случае в жертву принесены клавиши Home/End/PgUp/PgDn и малоиспользуемые PrtSc/SysRq. Ну и пару клавиш пришлось сделать чуть поуже. В общем, для ноутбука такого размера клавиатура достаточно удобная, хотя блок клавиш управления курсором можно было бы сдвинуть чуть вниз, как это сейчас делается на многих моделях. Но тут, скорее всего, вмешался дизайн. Ходы клавиш также достаточные, однако клавиатура, как видно на фотографии, чувствительна к попаданию грязи.

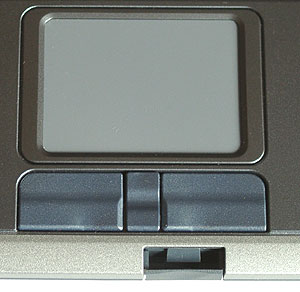

Тачпэд удобен, насколько это возможно при таких габаритах все-таки клавиши находятся слишком близко к кромке панели.
Индикаторный блок традиционен для ноутбуков Fujitsu Siemens Computers. Это жидкокристаллическая панель.
Да, на панели отображается масса информации, включая раздельные индикаторы активности жесткого диска, устройства работы с оптическими дисками и PC Card. Но угол обзора невелик, да и читаемость индикаторов при плохом освещении оставляет желать лучшего. Но самый большой недостаток при закрытой крышке нельзя получить абсолютно никакой информации о состоянии ноутбука. Работает ли он, выключен ли, заряжаются ли батареи неизвестно. Мне кажется, что в данном случае функциональность принесена в жертву стилю.
Других замечаний при кратком знакомстве с ноутбуком у меня не возникло. Панель кнопок быстрого вызова приложений отличается наличием кнопки «Enter».
Дело в том, что эти кнопки, помимо основной функции, выполняют еще и функцию обеспечения защиты от несанкционированного доступа к ноутбуку. Посредством специальных утилит можно задать своеобразный «PIN-код» последовательность комбинаций нажатых кнопок. максимальная длина последовательности 5. Например, так «2+3», «4», «1+2+2», «2», «1+2+3+4» («+» здесь одновременное нажатие кнопок). Возможно задание PIN-кода супервизора и PIN-кодов пользователей. Если забыт PIN-код пользователя, его можно сменить, войдя в систему с PIN-кодом супервизора. А вот если вы забыли и его, придется ехать в сервис-центр и выкладывать денежки к гарантийным такой случай, естественно, не относится. Так мы плавно перешли к следующему пункту.
Гарантия и сервис
Гарантия на ноутбуки Fujitsu-Siemens LIFEBOOK S 3 года . Список сервис-центров приведен на сайте www.fujitsu-siemens.ru/service/. К сожалению, гарантия на ноутбуки, купленные за рубежом, в России не поддерживается, и наоборот.
Кроме сайта Fujitsu-Siemens существует и сайт, посвященный мобильным компьютерам этой марки wwww.fsc-mobile.ru, на котором можно найти спецификации моделей. А вот на основном сайте кроме спецификации есть драйвера (правда, они расположены на англоязычном сайте, но проблем это доставить не должно), а также электронное руководство пользователя (правда, пока только на немецком языке).
Модернизация
Можно заменять жесткий диск, а также увеличить объем памяти, но делать это до истечения гарантии необходимо в сервисном центре.
Тестирование ноутбука
Как я уже говорил, на тестировании был Evaluation Unit, поэтому говорить о каких-либо тестах производительности некорректно. С учетом того, что ноутбуки на платформе Centrino показывают достаточно стабильные результаты, производительность LIFEBOOK S6120 будет на уровне ноутбука ASUS S1N аналогичного класса.
Общий итог. Выводы
Ноутбук для деловых людей. Для тех, кто привык работать в дороге и может позволить себе достаточно дорогой рабочий инструмент цена Fujitsu-Siemens LIFEBOOK S6120 с процессором 1.6 GHz порядка $2800.
