Регулировка карбюратора К-151 авто ГАЗ-3110

Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.

Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Источник

Устройство, принцип работы и самостоятельная регулировка карбюратора К126Г

Но многие продолжают активно ездить на авто, под капотом которых располагается карбюраторный двигатель. И к числу популярных и востребованных карбюраторных систем смело можно отнести К126Г.

Причём К126 имеет множество модификаций. И каждая из них устанавливается на определённые транспортные средства. В этом случае речь идёт об автомобилях УАЗ.

Регулировка карбюратора К-151 автомобиля ГАЗ-3110

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.
Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги. Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Регулировка карбюратора газ 3110 402

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги. Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Волга ГАЗ 3110 ЗМЗ-402 регулировка холостого хода

Перед тем, как приступить к регулировке холостого хода стоит удостовериться в годности конфигурации зажигания (свечи, высоковольтные провода, угол опережения зажигания), а также отрегулировать зазоры между клапанами и коромыслами Грм. Запустив, прогреваем силовой агрегат до температуры охлаждающей жидкости 80–90°с. Закручиваем до ограничения винт свойства и винт эксплуатационной корректировки (количества) частоты вращения коленчатого вала. Далее отвинчиваем винт свойства на 2–3, а количества на 5–6 оборотов. Пускаем силовой агрегат и винтом эксплуатационной корректировки (количества) монтируем частоту вращения коленчатого вала 550–650 мин -1 . Контролируем содержание Со и Сн. При надобности проводим дополнительную корректировку на станции технического обслуживания или на посту корректировки Со и Сн. Конфигурация экономайзера принудительного холостого хода (эпхх)

Как настроить своими руками?

Для регулировки карбюратора К-151 понадобятся следующий минимальный набор инструмента:

Для демонтажа карбюратора понадобятся рожковые или накидные ключи на 7,8,10 и 13.

Перед настройкой следует снять верхнюю часть карбюратора, почистить ее от грязи и нагара. На этом этапе можно проконтролировать уровень топлива в поплавковой камере. Об этом будет подробно рассказано ниже.

Демонтировать карбюратор нужно только в случае крайней необходимости! Когда продувка сжатым воздухом и промывание не устраняют последствий заедания заслонок и загрязнений жиклеров (каналов).

Важно понимать, что не слишком грязный карбюратор работает так же, как и идеально чистый. Подвижные части в нем очищаются сами, а грязи попасть внутрь нелегко. Поэтому часто чистить карбюратор нужно снаружи, в местах налипания больших кусков грязи на взаимно движущиеся детали (на рычажном механизме и в пусковой системе).

Мы рассмотрим частичную разборку устройства со всеми регулировками и последующей сборкой.

Алгоритм снятия и разборки

Пошаговый алгоритм снятия и разборки карбюратора К-151:

Если вы вдруг забыли, какой шланг куда втыкать, предлагаем воспользоваться следующей схемой (для двигателя ЗМЗ- 402):

Схема подключения шлангов карбюратора для двигателя ЗМЗ 402

4- штуцер для отбора разрежения в вакуумный регулятор опережения зажигания (ВРОЗ); 5-штуцер отбора разрежения к клапану ЭПХХ; 6 – штуцер забора картерных газов; 9-штуцер отбора разряжения к клапану рециркуляции отработавших газов; 13- штуцер подвода разряжения к системе ЭПХХ; 30- канал для отвода топлива; 32- топливоподводящий канал.

Для мотора ЗМЗ 406 предусмотрен специальный карбюратор К-151Д, в котором отсутствует штуцер под номером 4. Функцию трамблера в нем выполняет электронный датчик автоматического давления (ДАД), который соединяется шлангом с трубой впускного коллектора, где считывает параметры разряжения, поступающие от карбюратора. В остальном, подключение шлангов на 406 двигателе ничем не отличается от выше представленной схемы.

Как отрегулировать уровень топлива поплавковой камеры?

Нормальный уровень топлива для карбюраторов К-151 должен соответствовать 215 мм. Перед замером закачиваем нужное количество бензина в камеру при помощи рычага ручного насоса.

Контроль уровня топлива методом сообщающихся сосудов

Уровень можно проконтролировать, не разбирая верхнюю часть карбюратора (см. рис. выше). На место сливной пробки поплавковой камеры вкручивается штуцер с резьбой М10×1. На него надевается прозрачный шланг диаметром не менее 9 мм.

Если уровень не соответствует норме, то откручиваем крышку карбюратора для доступа к поплавковой камере. Как только снимите верхнюю часть, сразу измерьте уровень при помощи глубиномера штангенциркуля (от верхней плоскости карбюратора до линии топлива). Дело в том, что бензин при сообщении с атмосферой быстро испаряется, особенно в жаркую погоду.

Альтернативным вариантом контроля уровня служит измерение расстояния от верхней плоскости разъема камеры до самого поплавка. Оно должно быть в пределах 10,75-11,25 мм. В случаях отклонения этого параметра, нужно аккуратно подогнуть язычок (4) в ту или иную сторону. После каждого подгибания язычка следует сливать бензин из камеры, а потом заливать заново. Таким способом замеры уровня топлива будут наиболее точными.

Важным условием рабочей системы контроля уровня топлива является целостность резинового уплотнительного колечка (6) на запорной игле, а также герметичного поплавка.

Регулировка пускового устройства

Перед началом регулировки пускового устройства нужно внимательно ознакомиться с его устройством и схемой.

Схема пускового устройства

Полезное видео

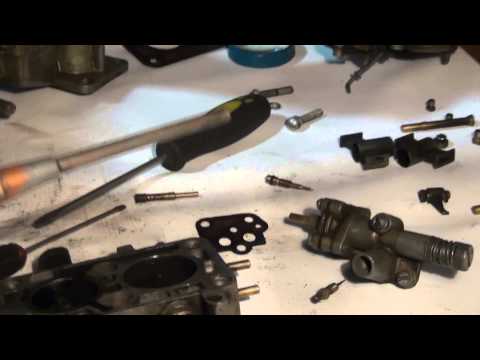

Наглядное видео о настройке пускового устройства новой модели карбюратора К-151:

Настройка системы холостого хода

Регулировку холостого хода проводят для того, чтобы обеспечить устойчивую работу двигателя с минимальным содержанием вредных окисей углерода (CO) в выхлопных газах. Но так как не у каждого в наличии есть газоанализатор, выполнять регулировку можно и с помощью тахометра, полагаясь на собственные ощущения от работы двигателя.

Для начала заводим двигатель и прогреваем (винт количества 1 вкручен в произвольном положении). Снимаем ограничитель хвостовика на винте качества 2, если он есть.

Важно! Воздушная заслонка во время регулировки холостого хода должна быть открытой.

После прогрева винтом качества находим такое положение, при котором обороты двигателя будут максимальными (еще чуть-чуть и мотор заглохнет).

Далее винтом количества повышаем обороты примерно на 100-120 об/мин выше тех, которые соответствуют холостым в заводской инструкции.

После этого винт качества закручивается до тех пор, пока обороты не упадут на 100-120 об/мин, т.е. до указанной заводской нормы. На этом моменте, регулировка холостого хода закончена. Контролировать измерения удобно с помощью выносного электронного тахометра.

Винты количества (1) и качества (2) на карбюраторе К-151

С применением газоанализатора контроль (CO) в отработавшихся газах не должен превышать 1,5%.

Интересное видео

Представляем вашему вниманию интересное, а главное полезное видео, с помощью которого легко отрегулировать холостой ход на карбюраторе любой модификации К-151:

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Конструкция

К151С – карбюратор, который оснащен двумя дозирующими устройствами в первой и второй топливных камерах. Также эта модель укомплектовывается системой холостого хода, полуавтоматической системой запуска, экономайзером. В конструкции предусмотрен ускорительный насос, который распыляет топливо в первую и вторую камеры. Наряду с другими системами, имеется ЭПХХ с пневмоприводом и электронным управлением.

В чем особенность бесступенчатой системы полуавтоматического запуска? Благодаря ей больше не нужно давить на педаль газа для запуска холодного мотора.

Агрегат имеет два вертикальных канала для воздуха. В нижней их части находится дроссельная заслонка. Эти каналы называют камерами карбюратора. Дроссельная заслонка и ее привод созданы таким образом, что по мере нажатия на акселератор вначале открывается один контур, а затем другой. Это и есть двухкамерный карбюратор. Контур, заслонка которого открывается первой, называется первичным. Соответственно, дальше идет вторичная камера.

В средней части главных каналов для прохода воздуха установлены специальные сужения конусообразной формы. Это диффузоры. За счет них образуется разряжение. Оно необходимо, чтобы в процессе движения воздуха был подсос топлива из поплавковой камеры карбюратора. Чтобы устройство могло нормально функционировать и готовить оптимальную смесь, уровень бензина в камере постоянно поддерживается. Это производится с помощью поплавкового механизма и игольчатого клапана.

Как устроен карбюратор К 151? К151С состоит из трех главных частей. Верхняя является крышкой корпуса. На ней установлены фланец и шпильки, устройство для вентиляции поплавковой камеры, а также детали пусковой системы.

Средняя часть – это непосредственно корпус агрегата. Здесь находится поплавковая камера, поплавковый механизм, топливоподводящие системы. В нижней части установлены дроссельные заслонки и их корпуса, устройство холостого хода.

Подключение шлангов к карбюратору

К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:

основной топливный патрубок – к штуцеру, который находится под поплавковой камерой ближе к двигателю (на рисунке он зажат в руке);

«обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);

два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;

второй – на нижний штуцер с другой стороны корпуса дроссельных заслонок (внизу на картинке под номером 2)



вывод под номером 3 – со шлангом вакуумного опережителя зажигания на трамблере;

штуцер на карбюраторе под номером 5 (картинка ниже) – со шлангом принудительной вентиляции картера, который на многих моторах располагается на клапанной крышке сверху;



отвод 1 (рисунок ниже) – на термовакуумный выключатель, который не устанавливается на движках без системы рецеркуляции ОГ. При отсутствии датчика вывод №1 часто заглушают, но делать это вовсе не обязательно – через штуцер подсос воздуха не идет;



Главная дозирующая система

Этих систем две. Они имеют одинаковую конструкцию. Системы оснащены топливными жиклерами. Их читатель может увидеть на фото ниже.



Главный жиклер устанавливаются на верхней части корпуса. Если быть точнее, то в районе эмульсионных колодцев. Под воздушными жиклерами имеются 2 эмульсионных трубки.

В стенках эмульсионных колодцев предусмотрены отверстия, которые соединены с выходными распылителями. За счет разрежения в зоне отверстий распылителей горючее поднимается по эмульсионным колодцам. Далее оно проходит до отверстий в трубках. Затем топливо смешивается с воздухом в центральной части трубок. После этого оно уходит через боковые каналы к распылителям. Там горючее смешивается с основным воздухом.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;



• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить. Важно не торопиться и набраться терпения, тогда все получится.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Модификации

Карбюратор К-151 устанавливался в основном, на автомобили с моторами ЗМЗ и УМЗ объемами от 2,3 до 2,9 литров. Также имелись разновидности карбюратора для малокубатурных двигателей УЗАМ 331(б)-3317. Буквенное обозначение на корпусе карбюратора означает принадлежность к определенной группе двигателей в зависимости от параметров жиклеров.

Тарировочные данные всех модификаций карбюратора К-151

Из таблицы видно, что всего насчитывается 14 модификаций, самыми популярными из них считаются: К-151С, К-151Д и К-151В. Реже встречаются следующие модели: К-151Е, К-151Ц, К-151У. Остальные модификации встречаются очень редко.

К-151С

Наиболее совершенной модификацией стандартного карбюратора является К-151С.

Распылитель ускорительного насоса в нем работает сразу на две камеры, а диаметр малого диффузора уменьшен на 6 мм и имеет новую конструкцию.

Такое решение позволило увеличить динамику автомобиля в среднем на 7%. А взаимосвязь между воздушной и дроссельной заслонками теперь осуществляется бесступенчато (см. рис. ниже). Подсос можно включать без нажатия на педаль газа. Новые параметры дозирующих жиклеров позволили соблюсти актуальные требования экологических норм.

Карбюратор К-151С

К-151Д

Карбюратор устанавливался на двигатели ЗМ34061.10/ ЗМ34063.10, на которых угол зажигания контролируется электронным мозгом.

На место трамблера пришел ДАД, который считывает параметры разрежения с выхлопных газов выпускного коллектора, поэтому на К-151Д отсутствует штуцер для отбора разрежения в вакуумный регулятор опережения зажигания.

По этой же причине на карбюраторе нет микропереключателя системы ЭПХХ.

К-151В

Карбюратор имеет клапан разбалансировки поплавковой камеры с электромагнитным соленоидом. С обратной стороны камеры предусмотрен штуцер, к которому подсоединяется шланг для вентиляции. Как только вы выключаете зажигание, электромагнит открывает доступ в камеру и лишние пары бензина уходят в атмосферу, тем самым выравнивается давление.

Необходимость в такой системе появилась из-за установки карбюратора на экспортные модели УАЗа, которые поставлялись в страны с жарким климатом.

Электромагнитный клапан разбалансировки поплавковой камеры на К-151В

На карбюраторе отсутствуют привычные для нас штуцера отвода топлива и подвода разряжения к клапану рециркуляции отработавших газов. Необходимость в них появится на поздних моделях карбюратора со штатной системой перепуска топлива.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Неисправности и их устранение

Обмерзание корпуса экономайзера

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Помочь в данном случае может только забор теплого воздуха в воздушный фильтр.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» — тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;

демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);

ослабляем два крепления троса подсоса, выдергиваем трос;

отсоединяем трос газа;

освобождаем карбюратор от всех шлангов;

откручиваем 4 гайки, которые держат корпус устройства;

демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;

ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя. Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла.

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

• снимаем воздушный фильтр;
• отсоединяем трос подсоса;
• отворачиваем семь винтов верхней крышки карбюратора;
• вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;

отворачиваем винт распылителя, продуваем или меняем деталь;

Замена игольчатого клапана в поплавковой камере

Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:

• снимаем верхнюю крышку карбюратора;
• отворачиваем винт, который держит ось поплавка;

демонтируем ось, убираем поплавок в сторону вместе с самой иглой;

Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.

Источник
