Хочу рассказать о простом способе «удаленного» управления трансивером. Управлять можно почти любым «импортным» трансивером имеющим CAT-систему. Все что нам понадобиться: трансивер, интерфейс для цифровых видов связи с поддержкой CAT-системы и компьютер. Тем, кто уже освоил работу в «цифре» придется всего лишь установить программы. Итак, обо всем по порядку.

Что имею я:

Сторона «сервера»

-Компьютер с процессором 2,4 GHz

-Самодельный интерфейс (для айкомов он простой, можно собрать на 3х транзисторах)

-Канал интернета с выделенным IP-адресом (если такова нет, придется использовать программу Hamachi что нежелательно)

-Программы Ham Radio Deluxe, IP-SOUND

Сторона «клиента»

-Канал интернета (практически любой)

-Программы Ham Radio Deluxe, IP-SOUND

Настраиваем «серверную» сторону

Процесс подключения трансивера к компьютеру с помощью интерфейса я описывать не буду. В интернете полно публикаций на эту тему. Трансиверы у всех разные и универсальный процесс описать, не получиться. В общем, делаем все так как будто будем работать в «цифре»

Скачиваем программу Ham Radio Deluxe . После установки запускаем её. При первом пуске программы она сразу предлагает вам настроить подключение к трансиверу. Заполняем все параметры и нажимаем кнопку «Connect»

Если все настройки введены правильно программа сразу отображает частоту вашего трансивера и принимает такой вид.

Проверим работу программы, подвигаем ползунок с настройкой частоты, включим трансивер на «передачу» кнопкой «ТХ». Все должно работать.

Теперь непосредственно настроим программу для работы «сервером»

Нажимаем кнопку «Remote» на верхней панели.

В появившемся окне нажимаем кнопку «Install». Далее меняем конфигурацию, для этого нажимаем кнопку «Configure».

Откроется окошко в текстовом формате. Ищем там строчку « USER1 = Simon, SnowTime, restart» и редактируем ее. Вместо Simon пишем свой логин, который будем использовать для подключения, вместо SnowTime придумываем пароль.

Получиться что то типа того: «USER1 = ru2dx,12345,restart». Закрываем документ и подтверждаем сохранение.

Теперь запускаем сервер нажатием кнопки «Start» Окошко примет такой вид.

Закрываем окошко и всю программу Ham Radio Deluxe , больше ее запускать не придется. Она уже работает , и будет запускаться с включением компьютера.

Теперь скачиваем и устанавливаем программу IP-SOUND. После установки запускаем ее.

На окне программы рядом с надписью IP-SOUND правее есть кнопка, нажимаем её. Откроется вкладка с настройками программы. Входим в раздел « Sound»
выбираем источник звука и устройство воспроизведения. У меня это звуковая карта. В разделе « Sound Codec» выбираем « PCM 22 KHz mono» можно и поэкспериментировать с другими кодеками, все зависит от качества вашего интернета. Кодеки влияют на качество звука и временную задержку.

Переходим в вкладку « Access» и ставим галочку « Auto answer» после этого применяем кнопкой « OK» настройки. Программа настроена. Для того чтобы она автоматически запускалась при включение компьютера её ярлычок с рабочего стола переносим в папку «Автозагрузка»

Запускаем интернет на компьютере, если для этого требуется отдельно запустить соединение PPPoE или PPTP, то для автозапуска при включение компьютера ярлык с рабочего стола также переносим в папку Автозагрузка.

Оставляем компьютер и трансивер включенными.

Настраиваем сторону «клиента»

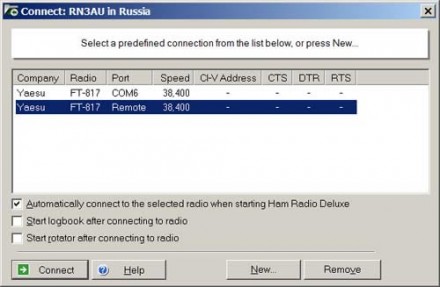

Ставим на ноутбук точно такие же программы. Запускаем Ham Radio Deluxe. При старте как и до этого выбираем производителя и модель своего трансивера. В разделе «COM Port» вместо номера порта выбираем пункт «Remote». Настраиваем параметры интерфейса и нажимаем кнопку «Connect»

Появиться окно « Remote Connection». В поле « Adress» вписываем ваш прямой IP-адрес (Если вы его не знаете, то его можно посмотреть на серверном компьютере. Браузером зайдите на адрес www.speedtest.net ) В поле « Usersname» и « Password» вводим соответственно ваш логин и пароль который мы прописывали на «сервере». Ставим галочку сохранить пароль и нажимаем кнопку « Connekt»

Вводим дополнительные параметры для интерфейса, если это нужно. Наживаем снова « OK»

Открывается окно управления трансивером, выглядит оно точно также как и на «сервере».

Теперь мы уже можем управлять трансивером на расстоянии, осталось только передать звук. Как раз для этого мы и ставим программу IP- SOUND . Запускаем её, входим в раздел настроек, открываем вкладку « Sound» и делаем точно такие же настройки, как и на «сервере». Применяем параметры. Теперь на черном фоне программы щелкаем правой кнопкой мышки и выбираем « Add»

В появившимся окне «Client»вводим свой прямой IP-адрес «сервера» , ниже вводим любое имя подключению. В моем случае это как и логин ru2dx.

Применяем настройки кнопкой «Add» и закрываем окно.

Выбираем наше соединение и наживаем иконку «Plau». Из динамиков должен раздаться звук а программа примет такой вид.

Основные настройки готовы. Останется только подобрать уровни звука, но это я описывать не буду, каждый в силах в этом разобраться.

Источник

Удалённое управление радиостанцией

QTH оказался неудобным для установки антенн, шумовая обстановка в эфире плохая. Заниматься радио можно только с дачи и изредка на выезде. А почему бы не сделать управление радиостанцией через интернет, ведь на старом QTH все антенны на месте, интернет подведён.

У нас это не очень развито, хотя некоторые радиолюбители проводили подобного рода эксперименты. Мировой опыт намного богаче, но тоже нет полной картины, хотя есть оптимизм – коллеги по хобби используют такие системы. И автор решил попробовать реализовать управление своим шэком исходя из имеющегося оборудования.

Основным требованием, которое поставил автор для себя – возможность работы телеграфом через удалённое управление, также важно использовать доступное программное обеспечение, желательно бесплатное.

Имеющееся оборудование состояло из следующих частей (серверная часть):

Трансивер FT-817
Кабель управления CT-62 (через COM порт)
Персональный компьютер PIII 1.2 ГГц/512Мб/HDD40ГБ
Подключение к интернету через ADSL (Стрим)
Блок питания
Источник бесперебойного питания
Усилитель мощности

Оборудование для удаленного управления (клиентская часть):

Любой ноутбук с доступом к интернету (с достаточной скоростью соединения).

Для организации связи использовано следующее программное обеспечение:

Ham Radio Deluxe — для дистанционного управления трансивером
Hamachi – программа для создания VPN сети (так как у меня нет реального IP-адреса)
Skype — для передачи звука от трансивера
CwType – для передачи телеграфом с клавиатуры.

Так как автор столкнулся с проблемой невозможности средствами Ham Radio Deluxe осуществлять нормальную манипуляцию телеграфом (нужен дополнительный девайс, который надо заказывать), пришлось настроить удалённый доступ к рабочему столу базового компьютера — это стандартная функция Windows и передавать телеграфом через программу CwType.

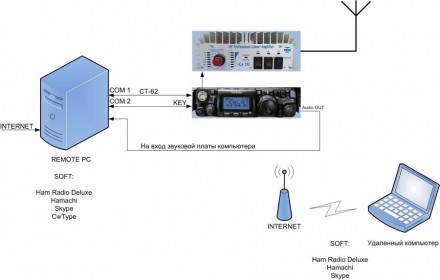

Структурная схема дистанционного управления радиостанцией:

Структурная схема дистанционного управления радиостанцией

Порядок установки программного обеспечения:

Далее начинаем с организации VPN сети – устанавливаем на оба компьютера программу Hamachi, регистрируем сетку и соединяемся (там просто разобраться). Эта программа должна запускаться при загрузке на REMOTE PC. Если всё прошло успешно, то вы увидите свои компьютеры в одной единой сети. Время PING-а составило от 25 до 35 мс. Сервис Hamachi работает достаточно стабильно и беспокойства не доставляет. Теперь устанавливаем Skype на REMOTE PC и регистрируем нового пользователя.

В настройках ставим режим автоматического ответа на звонки. Лучше всего запретить приём сообщений и звонков от всех, кто не в вашем списке, а добавить только свой основной контакт Skype. Как вариант, чтобы вас не отвлекали звонками и сообщениями во время работы в эфире, можно завести отдельный аккаунт, который больше никто не будет знать. Теперь переходим к самому интересному. Устанавливаем Ham Radio Deluxe на управляющем компьютере (REMOTE PC) и на Ваш ноутбук. Настройки этих программ будут отличаться.

Далее можно настроить Ham Radio Deluxe руководствуясь описанием с конференции на QRZ.RU:

Запускаем HRD, закрываем окно подключения к трансиверу, если оно появится. В меню Tools программы выбираем Programms, в раскрывшемся меню Remote servers.

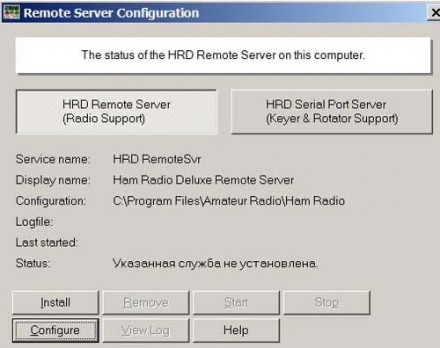

1. Появляется окно управления службами – HRD Remote server и HRD serial port server. Для управления трансивером используется первая. Нажимаем кнопку Install, служба установится в системе. Хотя служба имеет настройки по умолчанию, её можно настроить, для чего нажимаем кнопку Configure.

2. Откроется окно Блокнота с текстом конфигурационного файла. Тут можно настроить параметры сервера, в частности, имена и пароли пользователей. По умолчанию указаны следующие: USER1 = Simon,SnowTime,restart USER2 = Peter,Uberwald USER20 = Donald,California,no_macros no_tx Можно добавить USER3 = user,user между USER2 и USER20, user – имя, user – пароль.

3. Закрываем Блокнот с сохранением изменений. Запускаем службу кнопкой Start. Всё, сервер готов к обслуживанию клиентов. Подключение к удалённой машине настраивается аналогично подключению к локальному трансиверу, только в поле COM Port выбирается Remote.

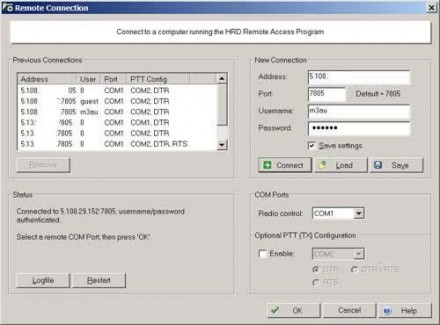

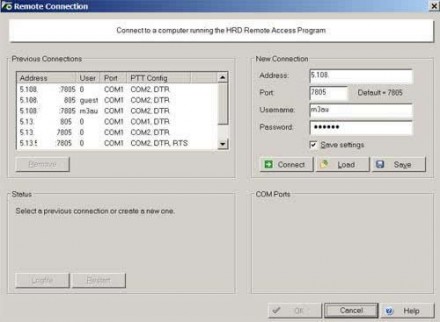

4. После нажатия кнопки Connect появляется окно с настройками удаленного подключения. В поле Addres увязываем полное доменное имя машины, NETBIOS-имя (для локальной сети) или IP-адрес, Port оставляем по умолчанию, Username и Password пишем, какие задали при настройке сервера. Нажимаем Connect.

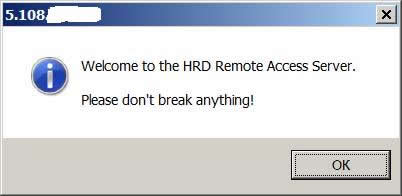

6. Если все нормально, то получаем сообщение «Welcome to the HRD Remote Access Server. Please don’t break anything!» (его можно сменить в настроечном файле сервера)

7. После чего выбираем COM-порт, через который идет управлении трансивером и нажимаем кнопку Ok.

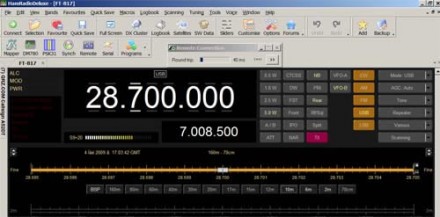

8. После этого должно появиться знакомое окно с частотой и всем прочим.

Если что-то пошло не так, то необходимо проверить соответствие всех данных на обоих концах – серверном и клиентском, проверить, пропускает ли брандмауэр данные на порт 7805(особенно важно для серверной стороны, ибо для нее это порт входящих соединений), проверить и настроить трансляцию портов на маршрутизаторе /прокси-сервере, если таковой используется.

После успешной настройки программ необходимо проверить работу комплекса на приём.

Соединяем выход трансивера со входом звуковой карты. Сначала был снят звуковой сигнал с разъёма DATA (на задней панели трансивера) – всё работало, но оказалось, что на него не приходит сигнал самоконтроля в телеграфе. Поэтому решил подать сигнал просто с выхода для наушников (необходимо настроить уровень, чтобы не было перегрузки).

Для работы в SSB и FM останется только подать сигнал с выхода звуковой платы на вход трансивера (подавал на микрофонный вход с соответствующим делителем) и поиграться со звуковыми настройками. Для работы в режиме CW на передачу спаяна простенькая схемка на одном транзисторе (взято из описания к CwType):

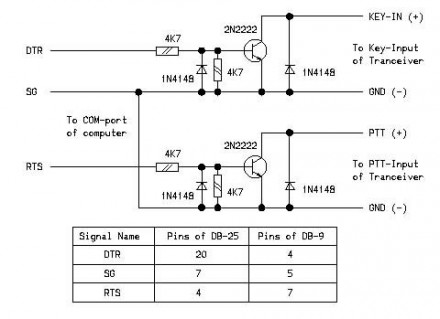

и установлена программа CwType на REMOTE PC. Далее необходимо настроить доступ к рабочему столу (это стандартная возможность Windows) или воспользоваться одной из программ удаленного управления.

В программе CwType нужно настроить COM порт и проверить работу на передачу.

В завершении убеждаемся, что на REMOTE PC при перезагрузке автоматически запускается SKYPE и HAMACHI. Оставляем этот компьютер без выключения на постоянной основе. Крайне желательно поставить UPS. В авторском случае трудится старенький Pentium III 1.2Ггц и за последние 3 месяца он ни разу не потребовал перезагрузки, кроме случая, когда было отключено питания, а UPS не использовался.

Процедура использования у автора следующая: Запускается на ноутбуке Skype и далее звонок на номер своего REMOTE PC. Запуск Hamachi. Запуск Ham Radio Deluxe на ноутбуке (внимание HRD на REMOTE PC запускать не следует!) В такой конфигурации можно работать SSB или FM. Для работы в CW на передачу запускается удалённый доступ к рабочему столу и уже через него запускается программа CwType на REMOTE PC. Всё, теперь можно передавать с клавиатуры в режиме CW или использовать макросы.

При работе имеется некоторая задержка прохождения звукового сигнала через SKYPE. Оценивается примерно в полсекунды. Как правило, это не вызывает особых проблем при реальной работе в эфире.
