Сетевые фильтры Monster Power

Два образца известного производителя высококачественных аудиокабелей

Компания Monster Cable Products, Inc хорошо известна в мире меломанов, аудиофилов и профессионалов записи и воспроизведения звука: предлагаемые ею провода и кабели для соединения аудиокомпонентов обеспечивают отличное качество звука, а для видеотехники — резкое и четкое изображение с естественными яркими цветами. В спектре продукции есть наушники и гарнитуры, тоже пользующиеся популярностью, а также аудиоколонки, включая весьма специфические, способные работать в условиях повышенной влажности — в помещениях с душем или бассейном. Несколько менее известным является подразделение Monster Power, занимающееся разработкой и производством устройств, обеспечивающих защиту подключенной к ним высококачественной аудио- и видеоаппаратуры от перепадов напряжения, а также фильтрацию различного рода помех как по силовым, так и по сигнальным цепям. К нам попали два образца такого рода продукции: сетевые фильтры на одну и шесть розеток.

Информационная поддержка, обязательства производителя

Обозначенный в прилагаемых бумагах и на корпусах URL monsterpower.com не работает, сведения нужно искать на сайтах monsterproducts. Их два: для американского и российского рынков. Первый нас интересует мало, потому что в США совсем другие стандарты, в том числе на разъемы питания, да и модельный ряд несколько иной. А второй, для российского потребителя, визуально сделан очень неплохо, вот только наполнение порой оставляет желать лучшего: кое-где есть разночтения в приведенных данных, в том числе по сравнению с имеющимися в прилагаемых к фильтрам инструкциях. Однако нас заверили, что работа над сайтом ведется постоянно, необходимая правка будет сделана.

Имеется несколько серий сетевых фильтров — Core Power, Essentials, PowerProtect, на сайте для США их еще больше, но ни на доставшихся нам упаковках, ни на корпусах самих устройств серии не обозначены даже мелкими буквами.

Да и принципы реализации самой защиты поясняются самыми общими словами вроде «Скачок напряжения может привести к короткому замыканию и испортить технику. Мы гарантируем, что наши обещания не являются пустыми словами».

Кстати, заявление про «не пустые слова» — это не просто маркетинговый треп: компания действительно берет на себя ответственность за подключенные к ее сетевым фильтрам устройства. В случае их повреждения производитель обязуется или заменить технику, или оплатить ремонт, или выплатить среднюю рыночную стоимость, причем верхняя граница выплат находится на очень приличном уровне, исчисляемом десятками и даже сотнями тысяч евро (в зависимости от модели фильтра). Но, конечно же, обязательство сопровождается целым рядом уточнений и ограничений, которые приведены в прилагаемой документации, а его действие регулируется законодательством штата Калифорния (США). Насколько такие обязательства применимы к России — сказать сложно.

Параметры и описание моделей

Нам было предложено рассмотреть две модели фильтров Monster Power: MP ME 100 DE и MP EXP 600U DE. К сожалению, на момент тестирования образца первого типа в наличии не было, и нам был предложен ближайший аналог MP EXP 100A DE, единственное отличие которого состоит в наличии еще и защиты от помех для кабельных линий. Хотя поставляться в Россию пока будут модели без такой защиты, мы все же кратко скажем о ней при описании фильтра.

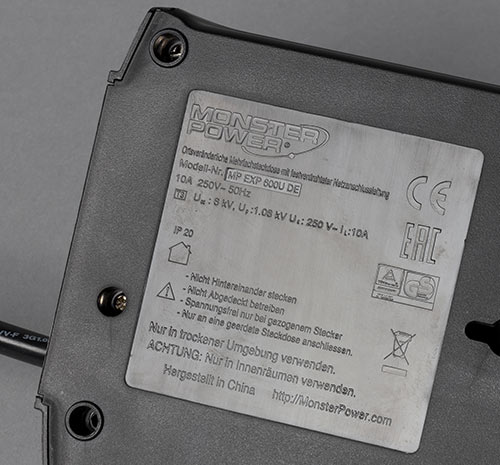

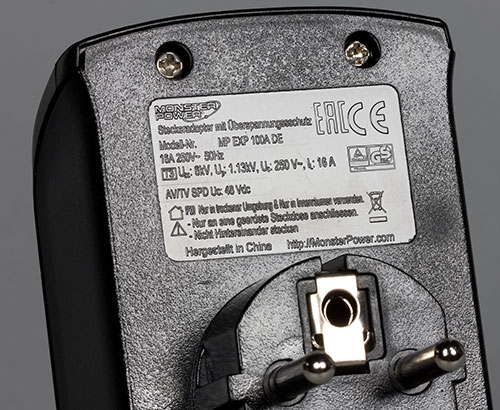

Названия фильтров следует искать либо на нижнем торце упаковки в белом прямоугольничке со штрих-кодом, либо на тыльной стороне корпуса самого устройства (мелкие рельефные надписи).

Вот перечень заявленных для данных моделей характеристик:

Параметр / Модель	MP ME 100 DE	MP EXP 600U DE
Количество розеток	1	6
Максимальный ток нагрузки	16 A ¹	10 A
Поглощаемая энергия	306 Дж	1836 Дж
Дополнительные возможности	нет	два порта USB с макс. током 2 и 1 A

Длина сетевого кабеля кабеля нет 1,5 м Цвет корпуса черный черный Размеры 63×105×37 мм ² 112×255×40 мм Вес, нетто/брутто 700 / 845 г Описание на сайте производителя MP ME 100 DE MP EXP 600U DE Цена на сайте производителя

Наши две модели являются представителями серий, в каждую из которых входят фильтры той же функциональности с одной, четырьмя, шестью и восемью розетками. Фильтр с одной розеткой в обеих сериях подключается без помощи кабеля и не имеет встроенного выключателя, а прочие оснащены кабелями и выключателями с подсветкой. У всех моделей имеется зеленый светодиодный индикатор «Protection ON»; отличается ли он от простого индикатора наличия напряжения на входе, мы попробуем разобраться позднее.

Вероятнее всего, наш шестирозеточный фильтр входит в серию Core Power, для нее заявлена защита от перепадов напряжения и возгорания, а также наличие двух USB-портов, предназначенных для питания мобильных устройств. Причем максимальный выходной ток заявлен разный: для порта, отмеченного «Tablet» — 2 ампера, для «Phone/MP3» — 1 ампер. В описаниях фильтров этой серии говорится еще и о двух портах RJ45 для защиты соответствующих кабельных линий, но это относится только к модели с 8 розетками, и в нашем образце таких разъемов не было.

Однорозеточный фильтр является представителем серии Essentials, в отношении которой сказано лишь про защиту от перепадов напряжения, а для двух других серий Core Power и PowerProtect говорится еще и про защиту от возгорания.

Для всех фильтров заявлено наличие:

• фильтра радиочастотных помех,
• фильтра электромагнитных помех,
• защиты от короткого замыкания,
• автоматической защиты от перегрузки.

Также сказано про технологии:

• FireProof — использование огнеупорных варисторов для защиты от воспламенения,
• Dual Mode Plus — автоматическое отключение питания при значительном изменении напряжения в сети.

Очевидно, речь идет о наименованиях, используемых и/или зарегистрированных компанией Monster Power. Для FireProof даже есть соответствующий логотип, нанесенный на упаковку.

В информационных материалах при описании фильтров часто используется аббревиатура MOV — а это уже вполне распространенное понятие: Metal Oxide Varistor, то есть варистор (компонент защиты), сделанный на основе металлооксидного полупроводника.

Теперь коротко про индивидуальные особенности каждого из рассматриваемых образцов.

Monster Power MP ME 100 DE

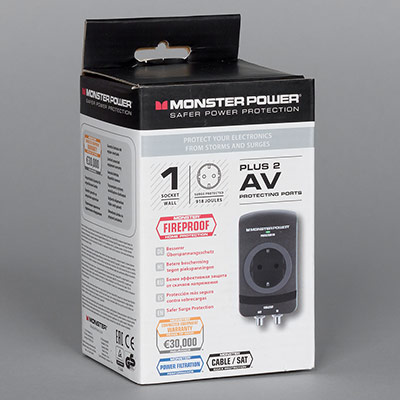

Сетевой фильтр упакован в хорошо оформленную коробку из прочного картона. У коробки одна стенка откидная, с фиксацией на липучках; это сделано с единственной целью: предоставить место для размещения информации на большем количестве языков.

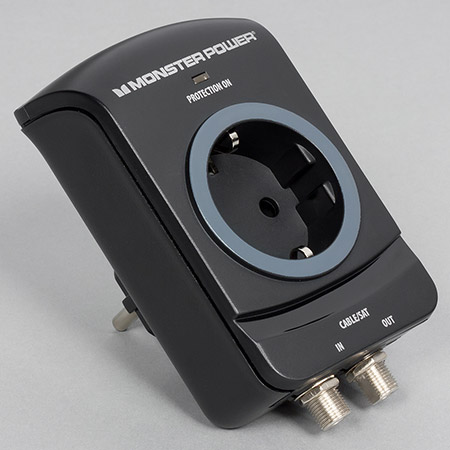

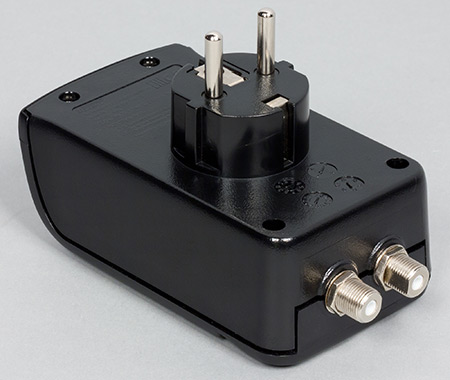

Сам фильтр — небольшая коробочка, на лицевой стороне которой находится розетка для питания защищаемого устройства и индикатор, на тыльной — вилка для подключения к настенной розетке. И вилка, и розетка имеют заземляющие контакты.

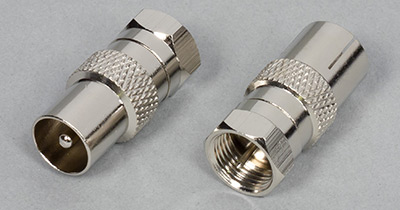

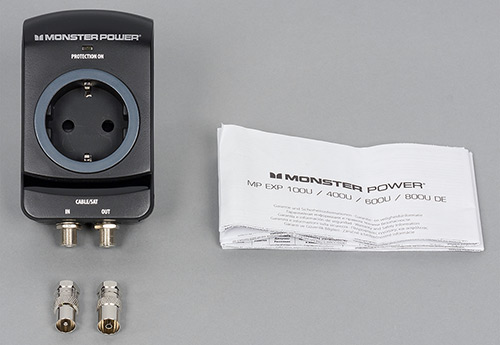

На нижней грани модели MP EXP 100A DE находятся входной и выходной F-коннекторы female (гнезда) для подключения коаксиальных кабелей. В комплекте есть два переходника, позволяющие подключить к этим гнездам кабели с TV-разъемами male и female. Такая забота, с одной стороны, приятна для потребителя (не все умеют монтировать коннекторы на кабель, а у тех, кто умеет, может попросту не оказаться под рукой нужного разъема), а с другой — почти не обременительна для производителя: переходники-то копеечные. Напомним: у MP ME 100 DE нет ни коннекторов, ни переходников.

Кроме переходников, в комплекте лишь листовка большого формата с инструкциями на разных языках, включая русский.

Никаких органов управления нет.

Monster Power MP EXP 600U DE

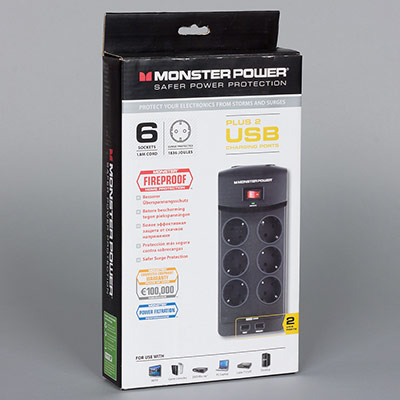

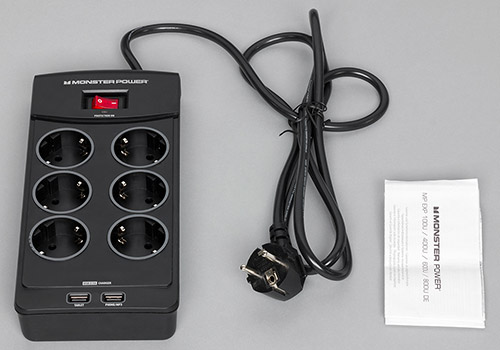

Коробка той же конструкции и дизайна, что и у предыдущей модели. В комплекте только мультиязычная листовка с инструкциями.

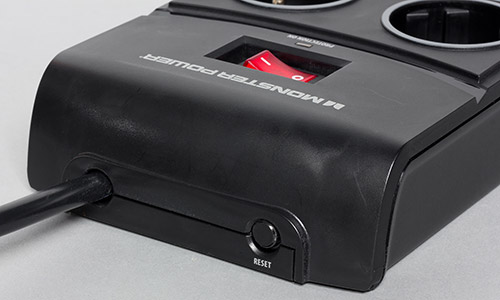

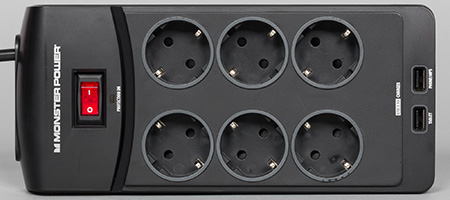

В верхней (если ориентироваться по надписям) части лицевой стороны фильтра находится механический выключатель с подсветкой, расположенный в углублении, что препятствует случайному нажатию на него. Чуть ниже индикатор «Protection On», затем шесть розеток в два ряда по три штуки, в нижней части — пара USB-портов.

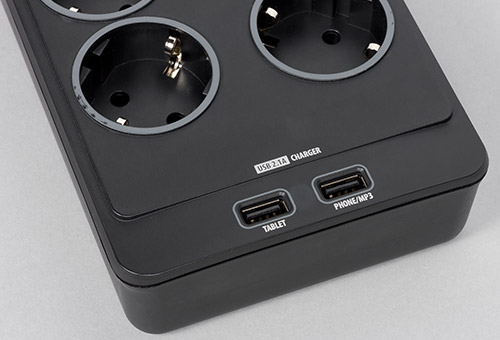

Зазор между USB-разъемами небольшой, всего 11 мм, но вряд ли это будет помехой: порты предназначены лишь для питания, поэтому широкие устройства типа USB-модемов или флэшек с декоративным оформлением к ним никто подключать не будет, а коннекторы USB-кабелей очень уж широкими не бывают.

Тыльная сторона фильтра оснащена парой отверстий для настенного крепления.

Кабель для подключения к сети переменного тока выходит из отверстия на верхнем торце корпуса, там же находится и шток автоматического предохранителя, защищающего выходы фильтра от коротких замыканий или перегрузки.

Кабель имеет маркировку, свидетельствующую о применении в нем проводов сечением 1 мм², чего для долговременной работы с максимальным заявленным током работы все же маловато. И надо учитывать, что 10 ампер — это максимум для суммарного тока по всем имеющимся в фильтре розеткам. Г-образная вилка рассчитана на ток до 16 А, то есть с запасом.

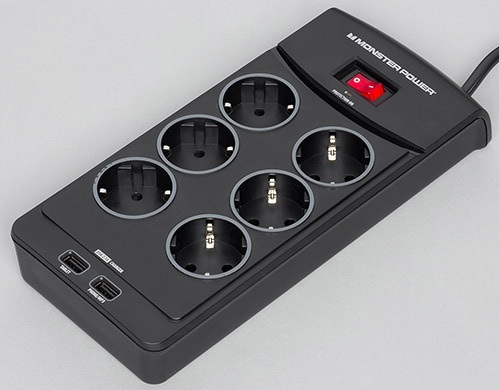

Очень разумна ориентация розеток: при двухрядном их размещении оптимальным будет поворот розеток в рядах на 45° в разные стороны от продольной оси корпуса. Именно так сделано в данном случае, и при вертикальном расположении фильтра подключаемые кабели с Г-образной евровилкой могут быть направлены в одну сторону (вниз, вверх), а не в разные.

Правда, зазор между розетками не позволит подключать в соседние устройства с большим корпусом типа блоков питания. Но это дело вполне обычное для сетевых фильтров.

Внутреннее устройство

Monster Power MP ME 100 DE

Половинки корпуса скрепляются четырьмя саморезами со шлицами под крестовую отвертку, разобрать фильтр не составляет труда.

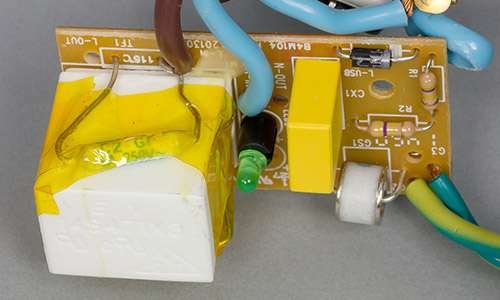

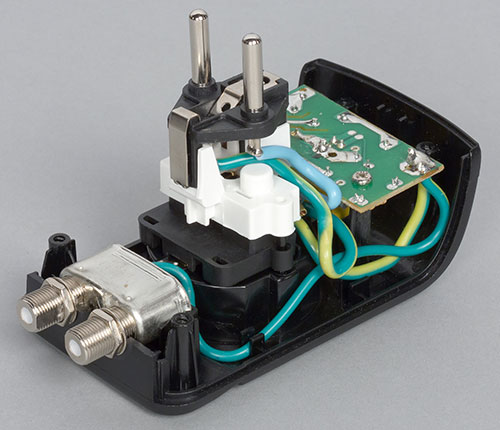

Все компоненты распаяны на небольшой плате, подключенной параллельно входной вилке и выходной розетке, соединения сделаны толстыми проводами. Плата закреплена одним саморезом.

Из элементов фильтрации — пленочный конденсатор серии MKP-X2, предназначенной для подавления помех в электросетях переменного тока.

Самый крупный элемент на плате — варисторная сборка 14S471X3. Подробной документации на нее найти не удалось, но вполне возможно, что варисторы в ней огнеупорные (FireProof).

Подключена сборка через прикрепленные к ее корпусу с помощью каптоновой ленты термопредохранители: через один на 115 °С между нулем и фазой, через второй на 102 °С и разрядник — на контакт заземления.

Светодиод индикатора через выпрямительный диод и гасящие резисторы подключен не между фазой и нулем, а к сборке, то есть это не просто индикатор наличия переменного напряжения на входе.

Вот и вся система защиты-фильтрации по силовой цепи. Никаких средств защиты от перегрузки по току или коротких замыканий нет, как нет и возможностей для автоматического отключения питания при значительном изменении напряжения в сети (упомянутая выше технология Dual Mode Plus), поэтому эту часть имеющегося на сайте производителя текста в отношении данной модели надо отнести к разряду «здесь не читаем».

Качество пайки — на четверку: в местах подключения к плате проводов от вилки есть остатки флюса, которые поленились удалить, остальная поверхность платы чистая. Если не считать этого, фильтр в целом собран вполне достойно.

Что представляет собой защита для кабельной линии, сказать невозможно: разъемы выходят из наглухо запаянной металлической коробочки, которая соединена с заземляющим контактом. Единственное, что можно утверждать: развязки по постоянному току между кабельными входом и выходом нет, что позволит нормально работать спутниковой антенне, на конвертер которой по этому же кабелю обычно подается питание от ресивера.

Monster Power MP EXP 600U DE

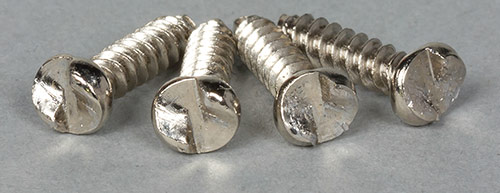

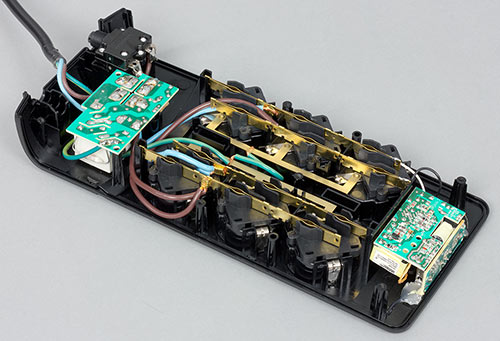

Верхняя и нижняя части корпуса скреплены восемью саморезами, половина из которых имеет головки под крестовую отвертку, а у другой половины шлицы более хитрые, рассчитанные только на закручивание — при попытке вращения в обратную сторону жало отвертки попросту выскакивает. Такие саморезы уже встречались нам в других сетевых фильтрах, и открутить их все же можно, хотя приходится немного попыхтеть.

Подключение розеток производится через автоматический предохранитель JMB 77Series на ток 10 А. Подобные автоматы имеют только тепловой расцепитель, что определяет очень значительную задержку срабатывания, к тому же зависящую от величины перегрузки: согласно datasheet, предохранители этой серии при перегрузке до 35% могут не сработать и в течение часа, до 100% (т. е. двукратной) — в течение 40 секунд, а за секунду и менее они гарантированно сработают лишь при перегрузках семикратных и более.

Таким образом, установленный предохранитель однозначно защищает от коротких замыканий, а вот в плане перегрузок речь может идти только об очень значительных превышениях тока относительно обозначенной в характеристиках максимально допустимой величины.

Кроме того, время срабатывания имеет значительный разброс, для некоторых токов даже на порядок — например, от 1,2 до 12 секунд. Можно сказать и наоборот: ток, при котором защита сработает за определенное время (скажем, одну секунду) у разных экземпляров предохранителей может отличаться в несколько раз. Поэтому делать замер не имеет смысла: при относительно небольших перегрузках результат будет действительным только для конкретного образца.

Естественно, после снятия перегрузки тепловому расцепителю придется остыть, чтобы фильтр вновь можно было включить.

Но у каждой медали есть две стороны, и у таких «замедленных» предохранителей тоже есть плюс — они позволяют нормально работать устройствам, имеющим очень большие, но кратковременные пусковые токи, либо во время работы потребляющим значительные пиковые мощности, также кратковременные.

Ламели розеток выполнены в виде двух полос из желтого металла толщиной 0,5 и шириной 6,5 мм. Полосы в каждой ламели не просто прижимаются друг к другу, как порой бывает в недорогих розеточных блоках, а надежно скреплены в нескольких точках и по краю, и по ширине.

Провода соединяются с ламелями не винтовым зажимом и не пайкой, а сваркой. Монтаж в целом вполне аккуратный.

Несмотря на небольшую ширину, выключатель размыкает обе линии питания — ноль и фазу.

Место ввода в корпус кабеля не оснащено манжетой, защищающей от перетирания. Сам кабель имеет достаточно толстую внешнюю оболочку, однако наличие дополнительной механической защиты в этом месте мы бы не назвали ненужным излишеством.

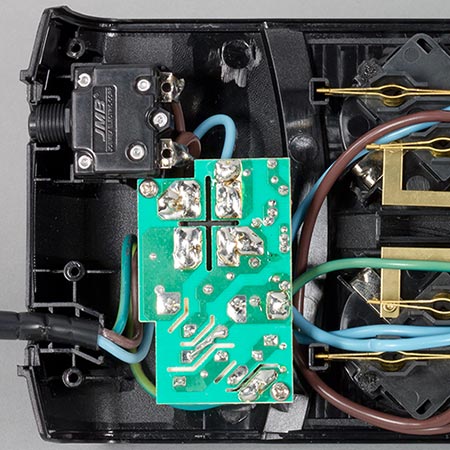

Схема защиты собрана на одной плате, которая не только закреплена двумя саморезами, но еще и распаяна на выводах предварительно установленного и закрепленного защелками выключателя. Таким образом, ремонтопригодность этой модели существенно ниже, чем предыдущей: чтобы добраться до компонентов на плате, придется сначала удалить припой со всех четырех выводов выключателя.

Мы все же сняли плату и убедились: используется варисторная сборка из той же серии, но иная — 20S471X3. Подробной информации также найти не удалось, однако это косвенно подтверждает имеющиеся в прилагаемой инструкции сведения о том, что максимальная поглощаемая энергия отличается у фильтров с разным количеством розеток.

Прочие компоненты фактически те же: конденсатор MKP-X2 для подавления помех, два термопредохранителя, разрядник и светодиод с элементами его питания. Монтаж аккуратный, без следов флюса, вот только на этот раз нет каптоновой ленты, механически скрепляющей корпуса сборки и термопредохранителей для лучшего теплового контакта.

Таким образом, каких-то возможностей для автоматического отключения питания при значительном изменении напряжения в сети нет и здесь. Правда, конкретные сведения по технологии Dual Mode Plus на официальном сайте отсутствуют, и остается предположить, что подразумевается все та же варисторная защита. Но если учесть путаницу в подаче информации, то не исключено, что фраза про эту технологию попросту перекочевала из описания какого-то другого фильтра.

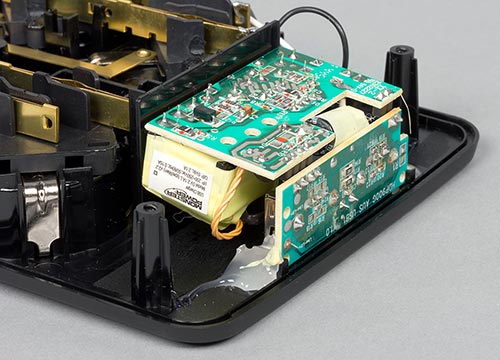

Для пятивольтовых выходов используется компактный преобразователь напряжения, выполненный на двух платах: на одной располагаются выпрямитель входного напряжения, высоковольтный конденсатор, ВЧ-трансформатор и схемы ШИМ, на второй распаяны разъемы USB и расположены дополнительные фильтрующие конденсаторы.

На преобразователе имеется этикетка «Monster Power USB Charger 5V 2.1A».

Напряжение на преобразователь подается проводами, припаянными к ламелям — это единственное место пайки на них. Естественно, при выключении фильтра штатным тумблером отключаются и пятивольтовые выходы, то есть обесточить нагрузки с питанием от переменного тока, но оставить возможность зарядки мобильных устройств не получится.

Тестирование

Качество и пружинящие свойства контактов в розетках обоих фильтров хорошие: подключенный к ним трансформаторный блок питания весом около 400 граммов не выпадал даже при переворачивании на 180°: увесистый БП вполне уверенно держался и в положении «вверх ногами».

Отверстия под контакты вилки в розетках защищены внутренними шторками, однако сделано все аккуратно, и прикладывать чрезмерных усилий для подключения кабелей или устройств не приходится.

Monster Power MP ME 100 DE

Единственный доступный в условиях нашей лаборатории тест для этого фильтра — это проверка нагрева под значительной нагрузкой.

При подключении устройства мощностью 2,2 кВт (т. е. потребляемый ток 10 А) на время 30 минут сколько-нибудь заметного нагрева корпуса фильтра не наблюдалось. Более мощную нагрузку (16 ампер) мы подключать не стали, руководствуясь правилом: если есть разночтения, то лучше ориентироваться на наименьшее значение — так будет безопаснее.

Monster Power MP EXP 600U DE

Здесь уже поле для тестирования шире; начнем с пятивольтовых выходов постоянного тока. Напомним: спецификация USB определяет возможные отклонения напряжения в пределах ±5%, то есть от 4,75 до 5,25 вольт.

Выход «Tablet»:

• холостой ход: напряжение 5,1 В, при увеличении нагрузки плавно снижается,
• ток нагрузки 2 А: 4,8 В, за 30 минут нагрев корпуса возле разъемов на 25–26 градусов,
• ток нагрузки 2,35 А: 4,8 В,
• ток нагрузки 2,4 А: срабатывает защита, восстанавливается после снятия перегрузки.

Выход «Phone/MP3»: все то же самое.

Суммарный ток по обоим выходам не должен превышать 2,3–2,35 А. Если по одному из выходов была перегрузка, то отключаются оба. Правда, вполне возможен разброс параметров, и при подключении нагрузок следует ориентироваться на обозначенную на этикетке и на корпусе самого фильтра величину 2,1 А.

Таким образом, декларируемое разделение пятивольтовых выходов на более и менее мощный не имеет под собой практической основы. Но это не просто параллельно подключенные разъемы, что показывает осмотр платы, на которой распаяны коннекторы, да и при замерах разница все же есть, хотя она близка к погрешности измерений и потому не отмечена нами выше.

Теперь о выходах переменного тока. С нагрузкой 1,5 кВт в течение 30 минут сколько-нибудь заметного нагрева корпуса фильтра или кабеля не наблюдалось. При увеличении нагрузки до 2,2 кВт за то же время кабель все же нагрелся, но не очень сильно — на 12–14 градусов.

Тем не менее, для токов порядка 10 А рекомендуется выбирать провода с сечением не 1 мм², как в данном фильтре, а 1,5 мм², прежде всего по причине сказанного выше про срабатывание защиты от перегрузки: при увеличении тока нагрузки сверх обозначенного в спецификации максимального значения на 30–40 и даже 50 процентов автоматический предохранитель с тепловым расцепителем может не сработать и за несколько десятков минут, при этом нагрев кабеля может стать более критическим.

Итоги

Как часто бывает, покритиковать пришлось лишь подачу информации, а к самим устройствам особых претензий нет: и конструкторы, и технологи, и сборщики поработали добросовестно, представив потребителю если и не отменный, то уж точно вполне добротный продукт. Мы говорим сейчас об исполнении; к сожалению, в плане защитных свойств для импульсных перенапряжений, а также разного рода помех, нам пришлось обойтись описанием компонентов защиты — для тестирования требуется очень уж специфическая аппаратура.

Пожалуй, лишь в кабеле шестирозеточного фильтра следовало бы использовать провода большего сечения, однако вспомним: подобные фильтры все же предназначены для подключения аудио-, видео- и компьютерной техники, которая может потреблять значительную мощность, но, в отличие от электрообогревателей, утюгов и чайников, не постоянно или длительно, а лишь в кратковременных пиковых режимах. Возможно, именно этим соображением руководствовались разработчики, решив немного сэкономить на кабеле.

Использование предохранителей на основе тепловых расцепителей с присущими им недостатками является вполне обычным делом в подобных конструкциях: более «аккуратные» системы защиты от перегрузок существенно увеличили бы стоимость, сделав продукт попросту неконкурентоспособным.
