Обзор на Камера видеонаблюдения HiWatch DS-T500 (B) (6 mm)

Обзор на видеокамеру видеонаблюдения DS-T500 (B) китайского производителя HIWATCH. Это бюджетная версия ведущего производителя в системе безопасности HIKVISION, которая основана в 2001 году.

Видеокамера была мною куплена в интерне — магазине ОНЛАЙНТРЕЙД.РУ для организации видеонаблюдения в квартире, а точнее наблюдение за парковкой и отсечкой в подъезде.

Эта видеокамера имеет основные характеристики:

1. Матрица видеокамеры составляет 1/2.7 CMOS;

2. Эффективных пикселей равно 2592х1944 — то количество пикселей которой участвует в записи видео;

3. Видеокамера имеет чувствительность — 0.01лк @(F1.2, AGC включен);

4. Скорость электронного затвора: 1/25с

5. Объектив: 6мм@F2.0;

6. Крепление объектива: М 12;

7. Угол обзора видеокамеры составляет 46°(6мм);

8. Угол установки регулируется — наклон: от 0 до 90°, поворот: от 0 до 360°, вращение: от 0 до 360°;

9. У видеокамеры синхронизация внутренняя;

10. Разрешение видеосъемки составляет 2592×1944 при 20к/с и 2560х1440 при 25к/c;

11. Режим «День/ночь» с механический ИК-фильтр с автопереключением;

12. Видеовыход — HD-TVI на разъеме BNC.

Видеокамера DS-T500 (B) HIWATCH имеет матрицу в пять мегапикселей, поэтому она не будет отображать на некоторых видеорегистраторах. Надо знать, что видеокамерами высокого разрешения работают только видеорегистраторы, которые могут обрабатывать видеосигнал от пяти мегапиксельных видеокамер.

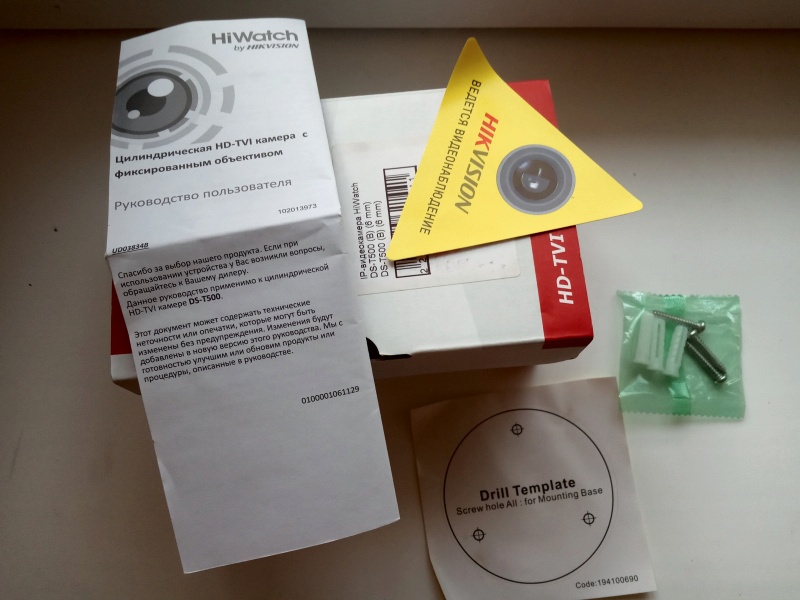

В комплекте с видеокамерой имеется:

1. Инструкция в виде не большой книжки;

2. Наклейка желтого цвета, на которой написано что ведется видеонаблюдение;

3. Крепеж для закрепления видеокамеры — это два дюбель — гвоздя;

4. Видеокамера упакованная в индивидуальный пакетик;

5. Наклейка для рассверловки на которой указаны места где нужно сверлить.

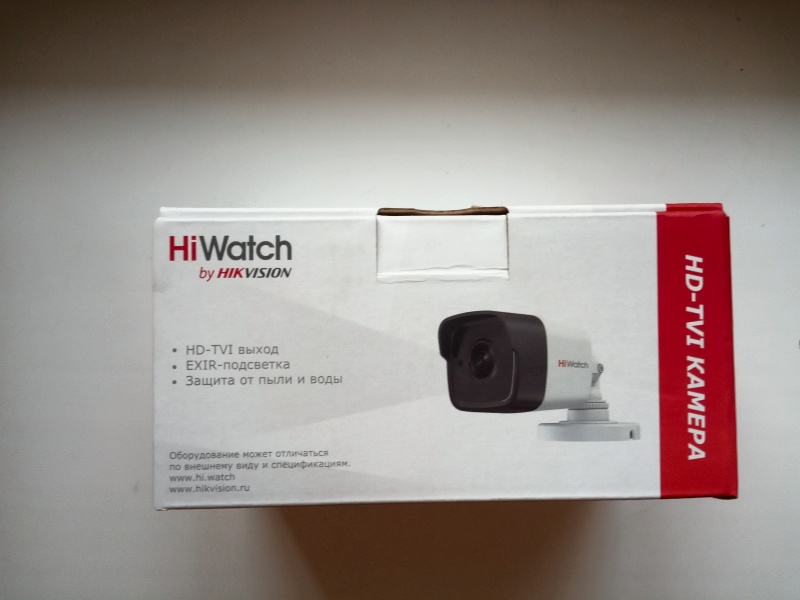

Видеокамера находится в пакетике и уложена в коробку картонную, в которой она достаточно плотно зафиксирована.

Камеру установил на стене, на улице. До нее я достаю через боковое окно в раме остекления балкона. Вот как раз мне пригодилась наклейка по которой я рассверлил отверстия в бетонной стене, очень удобно, не надо ничего размечать. Фиксируем на три дюбель гвоздя установочное кольцо.

Далее направляем видеокамеру туда куда надо и зажимаем, предварительно ослабив контргайку, после установки окончательно затягивает контргайку. Далее для наклона я ослабил винт на стойке и выполнил наклон камеры. По факту я у своей камеры сильно не стал зажимать ни контргайку, ни винт, так как камера ведет наблюдением за дворовой территорией, там где обычно ставлю машину. Если машина не попадает в ракурс, я выхожу на балкон и с легкостью меняю углы установки камеры.

Коаксиальный 75 омный кабель и силовой кабель ВВГнг 2х1,5 у меня уже были проложены во время ремонта. Блок питания на две камеры я установил рядом с видеорегистратором и от него развел питание на две камеры.

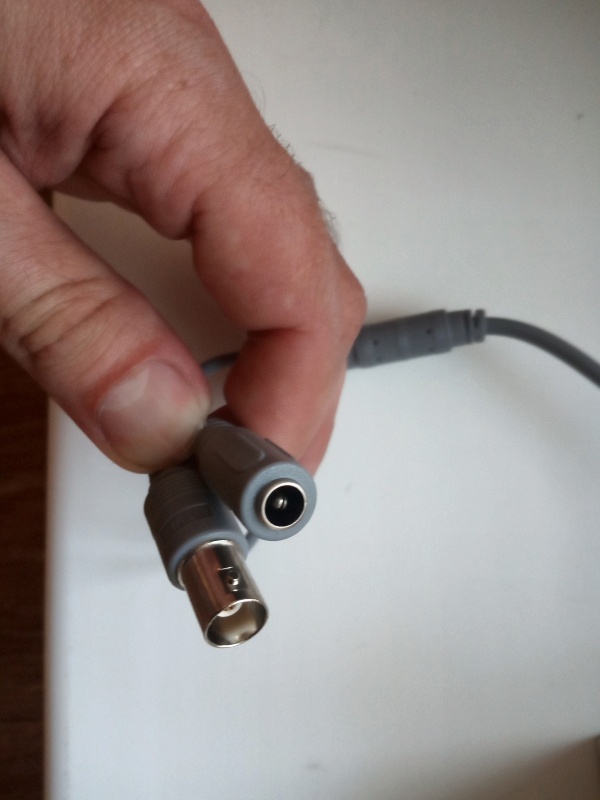

У видеокамеры имеется два кабеля с разъемами. Один BNC разъем — это видеосигнал, а второй это разъем питания. В магазине я купил ответные разъемы к ним на клеммной колодке с ответной стороны (ни пришлось, ни чего паять — очень удобно).

В течении первого месяца эксплуатации ко мне приходили соседи и просили запись с камеры. К сожалению их ДТП не попало в обзор камеры.

Качество видеопотока очень хорошее, поэтому кто хочет хорошую, качественную картинку у себя на записи всем советую эту камеру.

Источник

HIKVISION HiWatch DS-T500 (B) EXIR инструкция по эксплуатации онлайн — страница 10

Инструкция HIKVISION HiWatch DS-T500 (B) EXIR для устройства уличная аналоговая hd-tvi камера-цилиндр 5мп содержит страницы на русском языке.

Размер файла: 803.70 kB. Состоит из 12 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

Установите в поле значение ON («ВКЛ») для
улучшения качества изображения при съёмке,

направленной против света.
Установите в поле значение OFF («ВЫКЛ») для

3.3 BACKLIGHT («Задняя засветка»)

Функция используется при съёмке в условиях задней
засветки изображения и высокой яркости
окружающей среды. Вы можете установить значения:

BLC, HLC или OFF («ВЫКЛ»).
BLC
Компенсация задней засветки: Если имеется сильная
задняя засветка, объект в передней части

изображения будет казаться или темным, или

силуэтом. На основании задней области BLC повышает
яркость всего изображения, что позволяет видеть

объект чётко, но площадь подсветки будет

переэкспонирована.
HLC
Компенсация яркого света: Маскирует сильные

источники света, которые, как правило, светят через
сцену наблюдения. Это позволяет увидеть детали

изображения, которые обычно спрятаны.

3.4 WB (White Balance) («Баланс белого»)

Отвечает за настройку цветовой температуры в
соответствии с окружающей средой. Позволяет
устранить нереалистичные оттенки на изображении.

Вы можете выбрать режим MANUAL («Вручную»),

ATW (Auto-Tracking White Balance) («Автоматическая

настройка»), AWC→SET.
Manual («Вручную»)
Вы можете вручную задать значения RGAIN/BGAIN в

диапазоне от 0 до 255 для регулировки оттенка

красного/синего цвета на изображении.
ATW
В режиме ATW происходит автоматическая настройка

баланса белого в соответствии с цветовой

температурой изображения.
AWC→SET
Аналогично с ATW, баланс белого непрерывно

регулируется в режиме реального времени, если
выбрано AWC → SET, однако, если сцена изменяется,

вы должны перейти в AWC→SET для установки других

настроек баланса белого для новой сцены.

3.5 DAY & NIGHT («Режим день/ночь»)

Возможен выбор следующих режимов переключения

(«Авто»).
COLOR («ЦВЕТ»): Цветное изображение в дневном

режиме все время.
B/W («Ч/Б»): Черно-белое изображение все время, в

условиях низкой освещённости включается ИК-

подсветка.
AUTO («АВТО»): Изображение переключается с

цветного на Ч/Б автоматически, в соответствии с

условиями освещённости. Вы можете выбрать

включение/выключение ИК-подсветки в соответствии

с условиями среды.

3.6 SPECIAL («Специальные настройки»)

В подменю специальных настроек вы можете
установить MIRROR («Зеркалирование»), DPC

Источник

Купил часы Т-500, напоминающие по виду Apple Watch. Пользовался месяц и теперь расскажу вам о своих впечатлениях

Сегодня я хотел бы вам рассказать что из себя представляют умные часы Т-500, которые я приобрел в своем городе, за 2300 рублей.

Что за бренд я не знаю, ничего не было написано, просто Т-500 на коробке и все. Но, меня они заинтересовали своим видом и довольно не высокой ценой, а еще у них был приятный сенсор и сменный ремешок.

Подключаются они не просто, подключал я их к айфону. Вы должны скачать специальное приложение, код на которое расположен в самом меню часов, включить в часах и на телефоне блютус. Соединить их, создав пару. Далее, в настройках приложения дать доступ ко всем функциям. После чего, обязательно зайти в настройки блютус на телефоне, нажать на против подключенного устройства Т500 на ( i ) и там выставить все галочки, разрешив часам получать уведомления. Готово!

Теперь в часах заходим в контакты, в ват сап, в твиттер и в приложениях которые вам нужны, нажимаем на иконку, она высветится сама.

У вас автоматически появятся в часах все вызовы , контакты, смс с телефона, а так же к вам будут приходить все оповещения с Вконтакте, WhatsApp, Фейсбук и вы сможете видеть на часах кто вам звонит, сбросить вызов или же говорить прямо с часов, у них есть динамик, при желании можно переключиться и продолжить разговор уже с телефона. Очень понравилось, когда от группы Вконтакте пришло оповещение и я увидел в часах полный текст поста в группе . Часы умеют искать телефон и подавать на него звуковой сигнал, могут фотографировать с вашего телефона. Удобно!

Источник

Hiwatch 6 t500 как настроить

Удаленный доступ на камеры и регистраторы Hikvision и HiWatch можно реализовать следующими способами.

1) Если используется белый (публичный) статический IP, то на роутере настраиваете проброс портов 80 554 и 8000 (uPnP рекомендуем отключить)

2) Если используется серый IP, то единственный способ настроить доступ — p2p сервис Hik-Connect, возможен удаленный просмотр и удаленный просмотр архива. Запись в облако не происходит.

Российские адреса серверов:

Для домофонии — litedev.hik-connectru.com

IVMS 4200

Инструкции для версий 3.1.1.13 и выше

Инcтрукции представленные ниже были cделаны для версий 2.3.1.3 и выше

Перепрошивка камер и все что с ней связано

Обновить прошивку можно через web интерфейс устройства, как обычный роутер, либо через клиентское ПО IVMS-4200.

Обновление необходимо производить последовательно. 5.1.X -> 5.2.X -> 5.3.X -> 5.4.X

C прошивок 5.3.X на 5.2.X и с 5.4.X на 5.3.X откатиться НЕ ПОЛУЧИТСЯ.

Вы можете откатить прошивку (к примеру) с 5.3.8 на 5.3.3 с помощью TFTP, с 5.3.8 до 5.2.0 откатиться НЕЛЬЗЯ!

Перепрошивка регистраторов все что с ней связано

Мы рекомендуем проводить обновление через клиентское ПО IVMS-4200 или утилиту BatchConfigTool

IP Камеры: аудио вход и выход

IP Камеры: схема обжима

RTSP ссылки

RTSP-ссылки

Основная и универсальная ссылка для IP камер, NVR и DVR:
rtsp://admin:12345@192.168.200.11:554/ISAPI/Streaming/Channels/101
где:
rtsp — тип используемого протокола
admin — имя учетной записи
12345 – пароль используемой учетной записи
192.168.200.11 — IP-адрес камеры
554 — RTSP порт камеры (по умолчанию 554, может быть изменен в настройках)
101 — это 1 камера 1 поток
201 — это 2 камера 1 поток
102 — это 1 камера 2 поток

IP каналы HD-TVI регистраторов
7204 — 501 601;
7208 — 901 1001;
7X16 — 1701 1801 и т.д

Для вызывных панелей:

rtsp://admin:12345@192.168.200.11:554/Streaming/Channels/101

Устаревшие ссылки:
rtsp://admin:12345@IP-камеры:554/mpeg4/ch01/main/av_stream
получение потока с первого канала
rtsp://admin:12345@IP-камеры:554/mjpeg/ch1/sub/av_stream
получение потока mjpeg со второго потока. прошивка должна поддерживать mjpeg на втором
потоке.

MJPEG и фото:
Для получения MJPEG-потока по HTTP (суб-поток камеры должен быть настроен как mjpeg)

Перевести в MJPEG можно только суб-поток камеры.

Подбор кронштейнов и монтажных коробок

Таблицу совместимости камер Hikvision с аксессуарами вы можете скачать тут

Таблицу совместимости камер HiWatch с аксессуарами вы можете скачать тут

С паспортами для аксессуаров вы можете ознакомиться по данной ссылке

Источник

Как переключить ahd камеру в аналоговый режим?

Бывают ситуации когда камеру видеонаблюдения ahd требуется переключить в аналоговый режим, называется он “CVBS”. Первый вопрос, который сам напрашивается. Зачем переводить на более старый формат? Ведь качество картинки будет хуже. Причины могут быть самые разные, основная причина – старый регистратор или одна из камер, не поддерживает AHD формат.

Есть три варианта смены режима:

1. с помощью джойстика управления OSD-меню(On screen display);
2. с помощью видеорегистратора, при условии что камера поддерживает UTC управление;
3. замыкание контактов на плате.

С помощью джойстика

Многие ahd видеокамеры имеют функцию OSD-меню, опция используется для тонкой настройки устройства наблюдения, в нашем случаи для переключения сигналов.

Обычно в камере есть инструкция в виде желтой наклейки на проводе с поясняющей надписи. На ней написано в какую сторону удерживать джойстик, чтобы переключить сигнал.

Рассмотрим распространенный вариант, который встречается на многих устройств.

Схема перевода ahd видеокамеры в CVBS сигнал

На рисунке видно: чтобы переключить АШД устройство в аналоговой режим необходимо зажать джойстик влево на 5 секунд, в AHD режим – вправо на 5 секунд.

Минус этого метода в том, что не на всех камерах присутствует джойстик управления.

С помощью регистратора

Данный метод основан на функции управления по коаксиалу (UTC).

UTC – “Up The Coax” в переводе “по коаксиальному кабелю”. Другими словами это интерфейс для настройки аналоговых камер видеонаблюдения.

Рассмотрим на примере видеорегистратора Satvision.

Для переключение в “аналог” с помощью видеорегистратора на платформе NVMS необходимо:

1. подключить видеокамеру к регистратору и включить ее;
2. войти в главное меню видеорегистратора;
3. нажать на вкладку “Устройство”;
4. в пункте “Управл PTZ” выбрать канал куда подключена видеокамера;
5. на вкладке “Протокол” выбрать “COAX1”;
6. сохранить настройки, кнопка “Сохранить”;
7. зайти на канал, куда подключена видеокамера;
8. вызвать меню, левая кнопка мыши;
9. нажать на кнопку 3 горизонтальные линии;
10. на экране должна появиться надпись “MAIN MENU” это и есть OSD-меню;
11. нажать на “Экспозиция”;
12. трижды нажать на кнопку “вправо”, затем нажать «Menu», чтобы подтвердить свое действие. В итоге появиться меню “HIDDEN”;
13. выбрать “MONITOR OUT”;
14. выбрать CVBS с помощью кнопок влево или вправо;
15. нажать на “menu” для подтверждения.

На другом регистраторе отличный от фирмы Satvision алгоритм переключения режимов будет отличаться, однако принцип действия остается прежним. Заходим в OSD-меню, на строке “Экспозиция” переключаем на CVBS и нажимает “Set”, чтобы подтвердить настройку.

Редко встречается, после смены сигнала на “аналог”, картинка показывается черно-белой. Если это произошло, необходимо перевести регистратор и видеокамеру в цветность NTSC, как правило по-умолчанию стоит PAL.

Замыкание контактов на плате

Что делать если на камере нет джойстика и нет поддержки UTC управления, а переключить ее в аналоговый режим нужно. Для этого есть еще один вариант переключения – замыкание контактов на плате.

!ВАЖНО. При использовании этого метода гарантия на устройство наблюдение аннулируется.

• разбираем видеокамеру до платы;
• на плате ищем восьми пиновую свободную колодку;
• на колодке есть контакты с символами G, L, R, E, U, D;
• отключите и включите питание видеокамеры;
• для переключения в CVBS сигнал закоротите контакты G и L на 5 секунд.

Для возврата в AHD, необходимо замкнуть G и R на 5 секунд.

Данная 8 пиновая колодка находится на плате для подключения джойстика.

Маркировка колодки: G, L, R, E, U, D.

Когда замыкаем G и L – это влево, R и G – вправо.
