Модем HT2000

Оборудование

Модем HT2000 является основой высокопроизводительного спутникового терминала нового поколения, поддерживающего широкополосный прямой канал стандарта DVB-S2X, что позволяет обеспечить лучшую в данном классе устройств эффективность. Обратный канал использует мощное LDPC-кодирование в сочетании с адаптивным выбором обратных каналов (AIS), включая функцию управления излучаемой мощностью (ULPC).

Устройство JUPITER Hughes НТ2000 обладает высокой пропускной способностью для пользовательского трафика. Позволяет получать доступ в сеть Интернет на высоких скоростях: до 200 Мбит/с в прямом канале и до 10 Мбит/с в обратном, благодаря чему поддерживает самые ресурсоемкие и требовательные к ширине полос приложения.

Модем НТ2000 имеет интегрированный клиент веб ускорителя HTTP/TCP. Обеспечивает безопасность связи в сети за счёт AES шифрования в прямом и обратных каналах.

Будучи частью платформы системы следующего поколения JUPITER™, каждый терминал НТ2000 работает под комплексным управлением системы управления сетью (NMS), обеспечивающим конфигурацию терминала, процесс предоставления услуг, мониторинг состояния и диагностику работы сети. Для определения состояния устройства, диагностики и поиска неисправностей в НТ2000 предусмотрен удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED). Устройство оснащено одним портом GigE LAN и разъемом для подключения приемопередатчика внешнего оборудования (ODU).

Основные технические параметры HT2000

• Высокая производительность и пропускная способность для пользовательского трафика
• Прямой канал со скоростью 200 Мбит/с на терминал
• Обратный канал 10 Мбит/с
• Прямой канал – DVB-S2/S2X с АСМ
• Обратный канал – LDPC TDMA/FDMA c AIS, включая функцию управления излучаемой мощностью (ULPC)
• Интегрированный клиент веб ускорителя HTTP/TCP
• Удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED) для определения состояния устройства, диагностики, поиска и исправления неисправностей
• Терминал работает под управлением JUPITER™
• NMS, включая, обновления программного обеспечения, конфигурирование и мониторинг состояния
• Интегрированный в едином блоке приёмопередатчик внешней установки (ODU)

Функциональные возможности оборудования HT2000

• Стандарт: DVB-S2/S2X c ACM
• Тип модуляции: QPSK; 8PSK; 16APSK; 32APSK
• Символьная скорость: от 1 до 235 Мсим/с (определяется конфигурацией сети оператора)
• Метод инкапсуляции: GSE

• Стандарт: MF-TDMA
• Кодирование: LDPC, FEC1/2, 2/3, 4/5, 9/10 в сочетании с эффективным изменением размеров блоков и импульсов
• Адаптивный выбор обратных каналов (AIS)
• Тип модуляции: OQPSK
• Символьная скорость: от 512 до 8196 ксим/с (определяется конфигурацией сети оператора)
• Регулировка излучаемой мощности (ULPC)

Пропускная способность для данных пользователя

• В прямом канале – до 200 Мбит/с (определяется конфигурацией сети оператора)
• В обратном канале – до 12 Мбит/с (определяется конфигурацией сети оператора)

• Gigabit Ethernet LAN; разъёмRJ45

Функции местного маршрутизатора

• Интегрированный прокси для улучшения характеристик (РЕР) для TCP/IP
• Интегрированное программное обеспечение Hughes TurboPage® для обработки НТТР трафика с целью ускорения процесса веб-браузинга
• AES шифрование в прямом и обратных спутниковых каналах (опция)
• DNS кэширование
• Статическая и динамическая адресация
• DHCP сервер или ретранслятор
• Поддержка приоритезации протокола SIP (VoIP телефония)

• Внешний адаптер питания со съёмным шнуром питания
• 90-264В переменного тока; 47-63Гц

• Вес: 0,5 кг
• Габаритные размеры: 18.39 х 6.71 х 14.81 см

Требования к окружающей среде

• Диапазон рабочих температур: от 0°С до +50°С
• Относительная влажность: от 0 до 90% (без конденсата)

Соответствие регулирующим стандартам

• Безопасность: UL/CSA/EN 60950
• Электромагнитная совместимость: FCC Part 15 class B, ICES-003
• Европейские требования RoHS

Приёмопередатчик внешней установки (ODU)

• Диапазон частот на передачу: 29,25 – 30,00 ГГц
• Диапазон частот на приём: 198,7 – 20,20 ГГц
• Поляризация: круговая, левая или правая
• Полностью интегрированный блок
• Мощность передатчика: 1 Вт и 2 Вт
• Антенны: 74 см, 98 см

• Тип кабеля: RG-6; 75Ом
• Разъём: F (вилка)
• Длина кабеля: до 100 м

Требования к окружающей среде

• Диапазон рабочих температур: от -40°С до +55°С
• Относительная влажность: до 100% (с конденсатом)

Источник

Модем HT2000 Jupiter Hughes Ка-диапазон

Модем HT2000 является основой высокопроизводительного спутникового терминала нового поколения, поддерживающего широкополосный прямой канал стандарта DVB-S2X, что позволяет обеспечить лучшую в данном классе устройств эффективность. Обратный канал использует мощное LDPC-кодирование в сочетании с адаптивным выбором обратных каналов (AIS), включая функцию управления излучаемой мощностью (ULPC).

Устройство JUPITER Hughes НТ2000 обладает высокой пропускной способностью для пользовательского трафика. Позволяет получать доступ в сеть Интернет на высоких скоростях: до 200 Мбит/с в прямом канале и до 10 Мбит/с в обратном, благодаря чему поддерживает самые ресурсоемкие и требовательные к ширине полос приложения.

Модем НТ2000 имеет интегрированный клиент веб ускорителя HTTP/TCP. Обеспечивает безопасность связи в сети за счёт AES шифрования в прямом и обратных каналах.

Будучи частью платформы системы следующего поколения JUPITER™, каждый терминал НТ2000 работает под комплексным управлением системы управления сетью (NMS), обеспечивающим конфигурацию терминала, процесс предоставления услуг, мониторинг состояния и диагностику работы сети. Для определения состояния устройства, диагностики и поиска неисправностей в НТ2000 предусмотрен удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED). Устройство оснащено одним портом GigE LAN и разъемом для подключения приемопередатчика внешнего оборудования (ODU).

Стандарт: DVB-S2/S2X c ACM

Модуляция: QPSK; 8PSK; 16APSK; 32APSK

Символьная скорость: от 1 до 235 Мсим/с (определяется конфигурацией сети оператора)

Метод инкапсуляции: GSE

Кодирование: LDPC, FEC1/2, 2/3, 4/5, 9/10 в сочетании с эффективным изменением размеров блоков и импульсов

Адаптивный выбор обратных каналов: AIS

Символьная скорость: от 512 до 8196 ксим/с (определяется конфигурацией сети оператора)

Регулировка излучаемой мощности: ULPC

Пропускная способность для данных пользователя

В прямом канале — до 200 Мбит/с (определяется конфигурацией сети оператора)

В обратном канале — до 12 Мбит/с (определяется конфигурацией сети оператора)

Сетевой интерфейс: Gigabit Ethernet LAN; разъёмRJ45

Функции местного маршрутизатора

Интегрированный прокси для улучшения характеристик (РЕР) для TCP/IP

Интегрированное программное обеспечение Hughes TurboPage ® для обработки НТТР трафика с целью ускорения процесса веб-браузинга

AES шифрование в прямом и обратных спутниковых каналах (опция)

Статическая и динамическая адресация

DHCP сервер или ретранслятор

Поддержка приоритезации протокола SIP (VoIP телефония)

Внешний адаптер питания со съёмным шнуром питания: 90-264В переменного тока; 47-63Гц

Габаритные размеры: 18.39×6.71×14.81 см

Требования к окружающей среде

Диапазон рабочих температур: от 0°С до +50°С

Относительная влажность: от 0 до 90% (без конденсата)

Соответствие регулирующим стандартам

Безопасность: UL/CSA/EN 60950

Электромагнитная совместимость: FCC Part 15 class B, ICES-003

Европейские требования: RoHS

Приёмопередатчик внешней установки (ODU)

Диапазон частот на передачу: 29,25 — 30,00 ГГц

Диапазон частот на приём: 198,7 — 20,20 ГГц

Поляризация: круговая, левая или правая

Мощность передатчика: 1 Вт и 2 Вт

Габариты рефлектора антенны: 74 см, 98 см

Тип кабеля: RG-6; 75Ом

Длина кабеля: до 100 м

Требования к окружающей среде

Диапазон рабочих температур: от −40°С до +55°С

Относительная влажность: до 100% (с конденсатом)

Источник

Настройка VSAT модема

Для проведения настройки спутниковых VSAT модемов от компании Hughes, моделей HN7000S, HN7740S и HN9200S, необходимо следующее оборудование:

• ноутбук или стационарный компьютер, с предустановленной ОС Windows от XP и выше, при этом оснащенный Ethernet портом, работающим на скорости до 100 Мбит/с, в режиме полный дуплекс (рабочая машина);
• для подключения необходим кабель Ethernet UTP5;
• комплект необходимых дистрибутивов, и другого программного обеспечения для конкретной модели модема;
• по необходимости оборудование для замера уровня сигнала по приему (SQF) и процент кросс поляризационной развязки.

Также необходимо учесть, что работа с некоторыми спутниками ведется только при полностью обновленном программном обеспечении модемов. Которое устанавливается либо автоматически, либо вручную.

Подключение модема

Через Ethernet порт, с помощью патч-корда соединить спутниковый модем с рабочей машиной. На компьютере открыть подключение по локальной сети. Выбрать протокол интернета, либо протокол интернета версии 4 и нажать «Свойства».

Там вручную ввести следующие показатели:

• IP-адрес: 192.168.0.2;
• Маска подсети: 255.255.255.252;
• Основной шлюз (указывать обязательно): 192.168.0.1.

Сохранить данные настройки, и дождаться перехода системы на новые настройки.

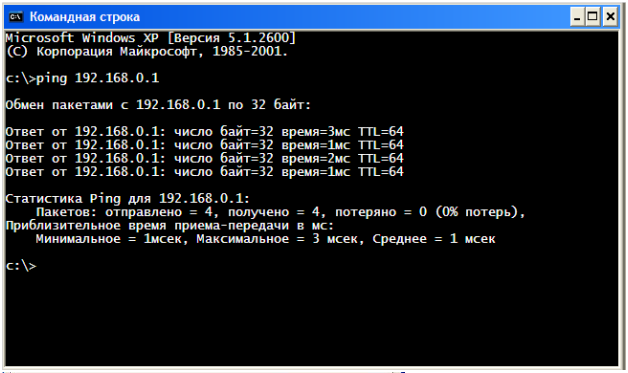

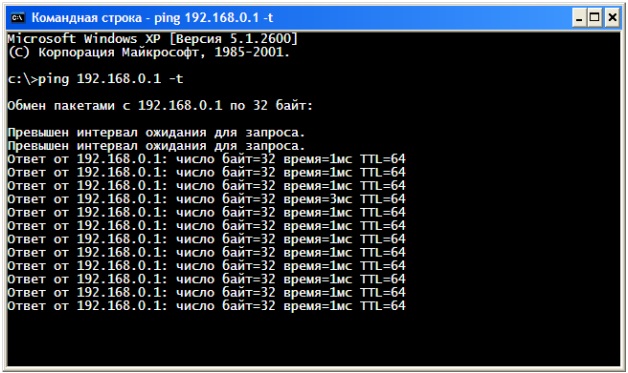

После этого необходимо отпинговать модем по адресу 192.168.0.1. Для этого в командной строке введите команду ping и ip адрес. При нормальной работе ответ должен содержать информацию о отправленных и принятых пакетов, без потерь и время ответа модема.

Обновления программного обеспечения

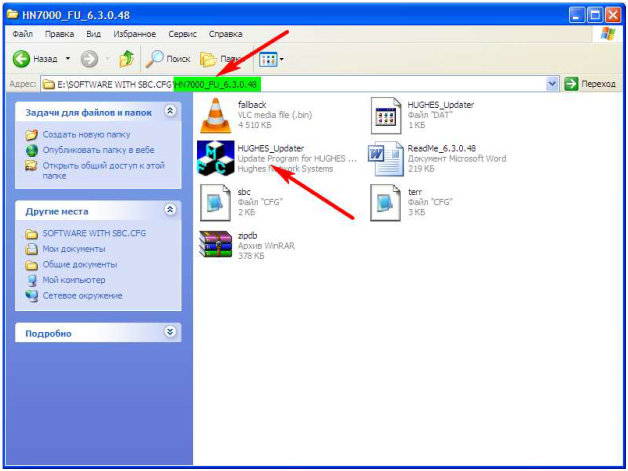

Для этого необходимо запустить исполняющий файл из папки со скачанным софтом обновления. Как правило, он называется HUGHES_Updater. Предварительно рекомендуется ознакомиться с содержимым файла ReadMe в той же папке.

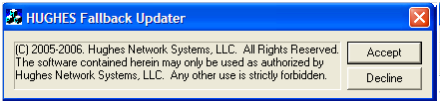

После этого появится лицензионное соглашение с информацией о принадлежности интеллектуального продукта компании Hughes Network Systemc LCC, и о защите прав данного софта, и требования о использовании. С данным требованием необходимо согласиться.

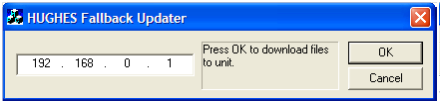

Для обновления необходимо указать адрес IP модема.

И непосредственно запустить обновление спутникового модема VSAT Hughes.

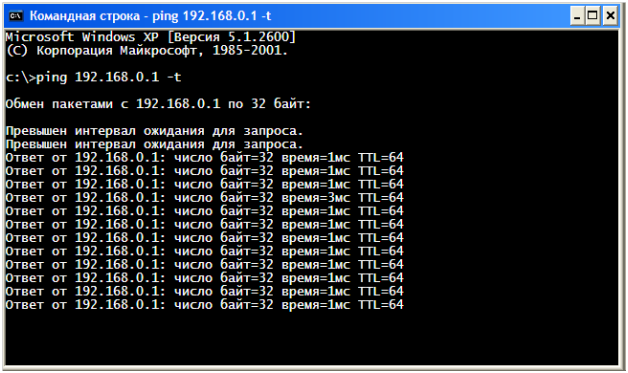

Для проверки перезагрузки модема можно та же использовать команду ping и адрес с указанием –t, для временного посыла. Команда будет выглядеть следующим образом: ping 192.168.0.1 –t

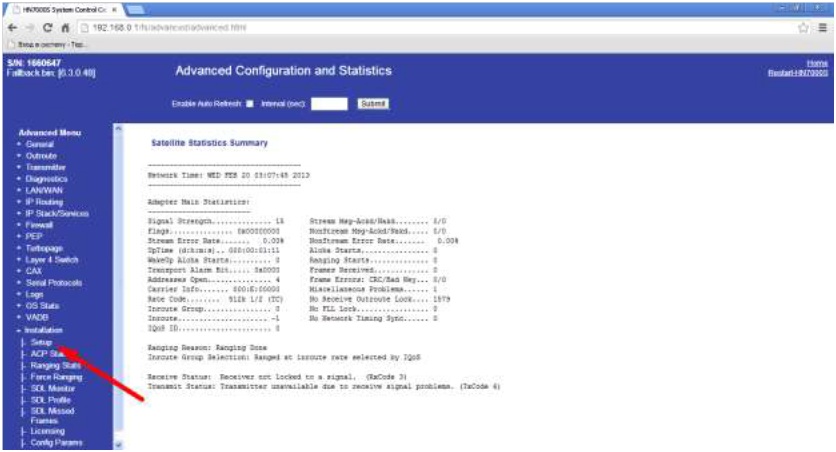

Для проверки версии установленной на модеме необходимо открыть его интерфейса. Для этого открываем браузер и в командной строке указываем адрес модема: 192.168.0.1. После загрузки внешнего интерфейса системы нажимаем на пиктограмму, указанную ниже.

Выведется информация о модеме, и непосредственно о установленной версии софта.

Настройка VSAT модема в автоматическом режиме

В окне интерфейса модема перейдите в меню настроек.

В открывшемся меню выбрать опцию установки нового терминала Registration Installer.

При предложении определения Вашего местоположения по zipcode, отметьте enter location manually и нажмите Next.

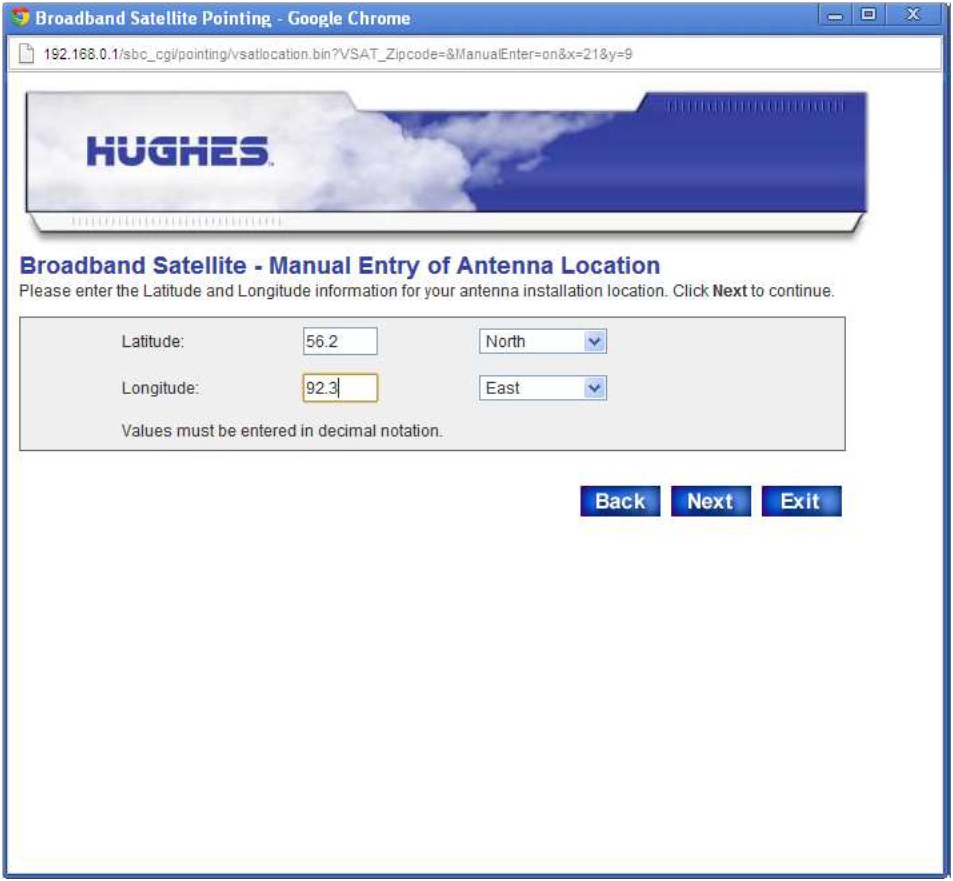

Ввести координаты местоположения антенны при настройки.

Для перевода из координатных минут в десятые доли градуса можно воспользоваться указанной ниже таблицей конвертации.

Далее продолжите работу используя кнопку next.
В зависимости от установленного на антенна VSAT спутникового конвертера необходимо выбрать спутник и параметры его излучения, учитывая данные самого LNB, либо ввести данные вручную и продолжить работe, нажав клавишу Next.

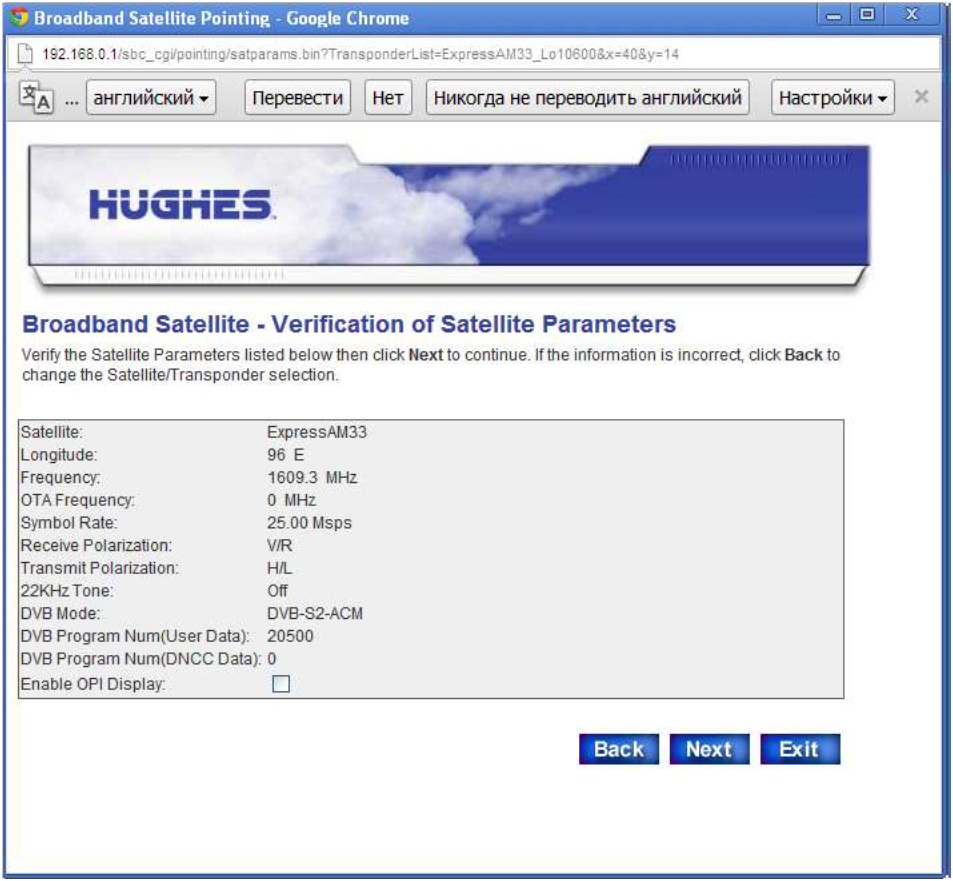

Сверьте данные о спутнике.

Если всё правильно продолжите работу, нажав кнопку next.

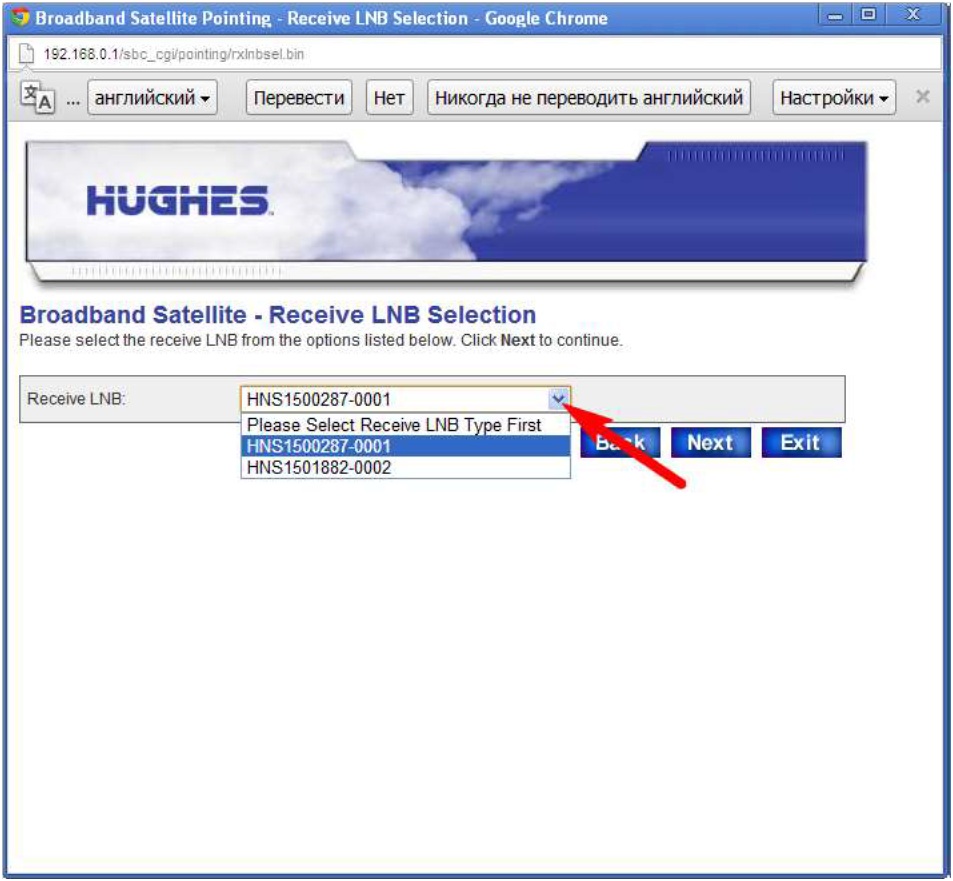

Произведите выбор установленного LNB.

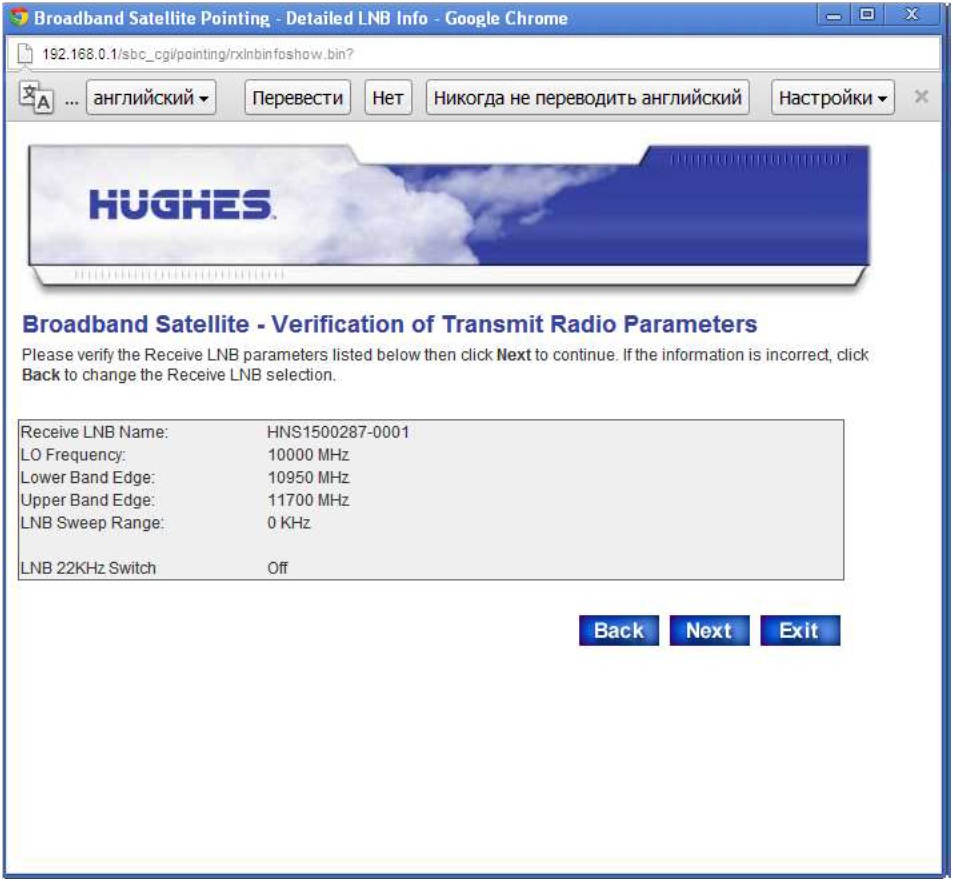

Сверьте информацию о установленном оборудовании.

Если всё верно, продолжите работу нажав на next.
Произведите выбор мощности установленного усилителя передатчика.

Теперь необходимо проверить уровень принимаемого сигнала, нажав кнопку Display Signal Strenght.
При этом при необходимости можно задействовать систему автоматической проверки работы кросс-поляризационной развязки АКПР/ACP. Возможность использования данной развязки уточняйте у дежурных отдела сетями в компаниях операторов данным спутником.

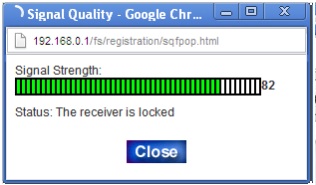

После этого появится окно с отображением уровня качества приема сигнала. Этот уровень находится в непосредственной зависимости от правильности наведения антенной системы на передающий спутник. Точность данной наводки возможно исправить: с помощью табло, показывающего мощность, можно выровнять антенну, получив максимально возможный уровень сигнала. При этом качество должно быть не менее 70 единиц.

Автоматическая система контроля кросс-поляризационной развязки АКПР/АСР

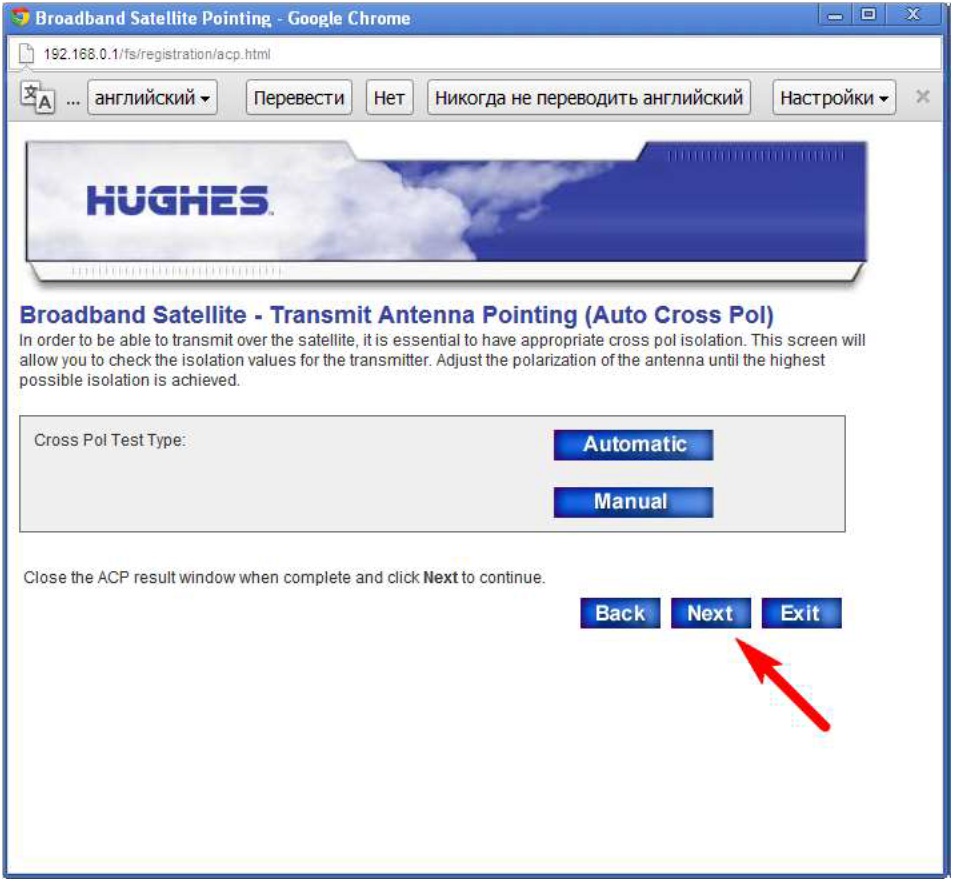

При использовании функции автоматической системы контроля кросс-поляризационной развязки АКПР/АСР, система предоставит выбор режима проверки: aвтоматический\ручной. В случае автоматического режима программное обеспечение самостоятельно выставит необходимые данные и настроит систему, выведя станцию в сеть. В случае ручного режима, установка производится самостоятельно, и станция в сеть не вводится. Данный режим работает в течении 10 минут и применяется для первоначального ввода данных по кросс-поляризационной развязке и для вращения поляризации. После процедуры станция должна быть возвращена в автоматический режим работы.

В интерфейсе VSAT настройка уровня мощности проходного сигнала отображается в процентах, соответствующих необходимому уровню сигнала. При этом 50дБ соответствует 100%, соответственно минимальный уровень проходного сигнала 30дБ равен 60%. В данном случае при уровне сигнала менее, чем 30 дБ, модем не произведет подключение к каналу связи. Значение параметра КПР необходимо настроить на максимальные значения.

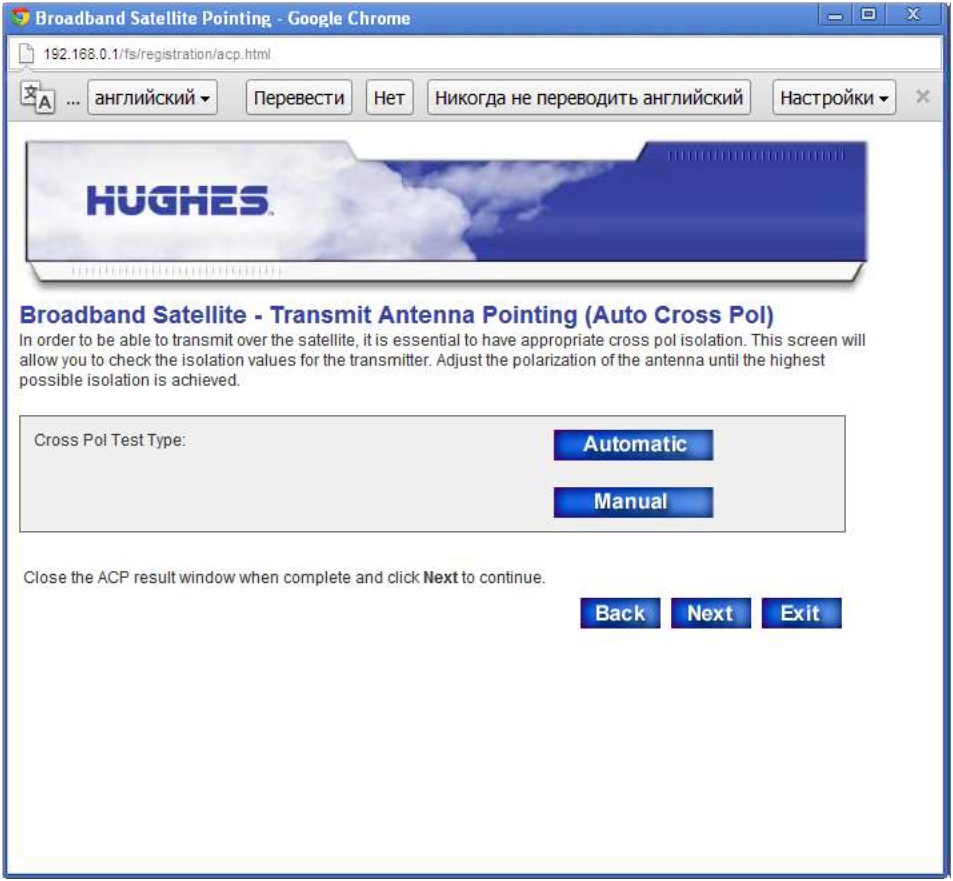

Далее откроется окно очереди на измерения параметра кросс-поляризационной развязке. Дождитесь очереди проверки оборудования, не проводя никаких действий.

Впоследствии система произведет необходимые измерения, нужно дождаться конца выполнения этой операции.

По окончании работы пройдет индикация измеренного параметра КПР в процентах.

На данном рисунке отображено успешное прохождение процедуры с КПР 63%. Надо учитывать, что КПР более чем 60% — необходимый минимум. В связи с этим прохождение теста одобрено – PASS. В противном случае высветилось бы сообщение FAIL, и потребовалось бы провести более качественную настройку на спутник для увеличения КПР.
Нажимаем Close, при успешном прохождении теста на КПР. И после нажимаем Next на основном экране меню.

Автокоммиссионирование

Начинается процесс с определения сервера, на котором будет происходит автоматическое коммиссионирование антенной станции VSAT. Необходимо производить операцию при снятом безопасном режиме Secure HTTP Mode и выбрать сервер для проверки, либо прописать его вручную в адресной строке в интерфейсе.

После завершения действий нажмите next.

В окне инициализирующем состояние связи с сервером, при его положительном результате нажмите next.

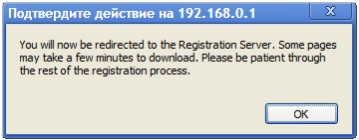

После высветиться окно, предупреждающее о редиректе на сервер указанный в предыдущей операции. Необходимо согласиться с данным предупреждением Ok.

Если после не загрузится страница взаимодействия с регистрационным сервером, нужно проверить правильное написание следующей информации:

• правильность написания ip-адреса шлюза на рабочей машине, с которого ведется управление модемом, он должен быть 192.168.0.1;
• отсутствие иных, дающих сбои в работе, маршрутов, на рабочей машине. Проверяется в командной строке, командой route print.

Для работы с регистрационным сервером понадобится информация о Site_ID, которую необходимо ввести в верхнее поле нового окна (это название VSAT станции, но не более 8-ми символов).

При правильном указании имени Site_ID, пройдет её регистрация и будут получены сетевые настройки для LAN порта. Данную информацию желательно сохранить, или распечатать, нажав кнопку Print this page. Далее продолжите настройку, нажав next.

Впоследствии произойдёт загрузка параметров для VSAT модема.

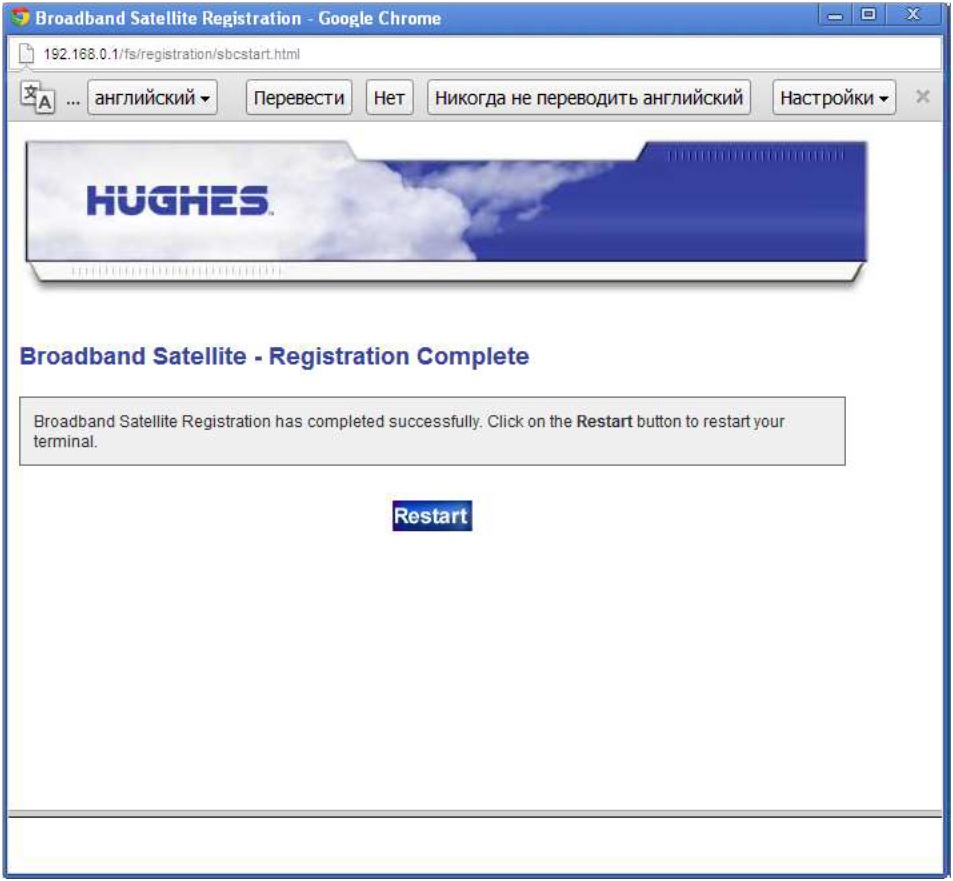

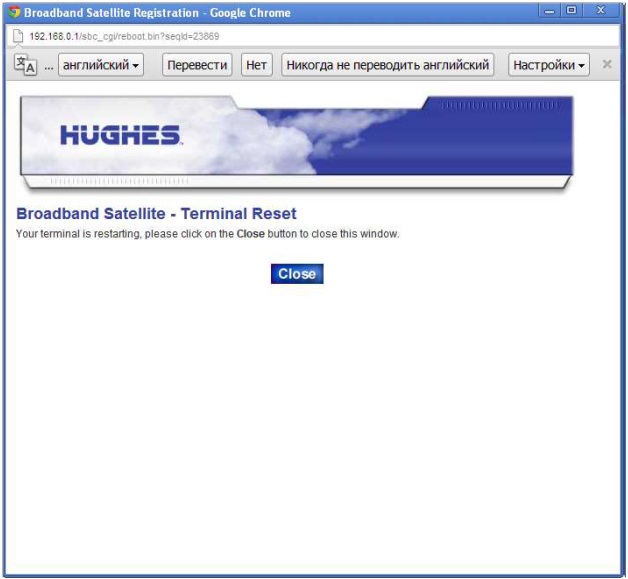

В конце загрузки должна произойти перезагрузка VSAT модема, для этого необходимо нажать кнопку Restart.

Закрыть окно, после окончания автоматической перезагрузки, кнопкой Close.

Вся процедура перезагрузки и применения конфигурации займет порядка 5 минут времени, в данный период оборудование должно быть подключено к питанию и на него не должно оказываться внешнее воздействие.

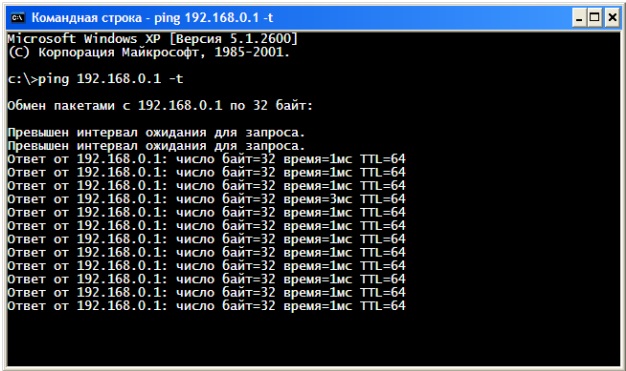

По завершению проверить доступность модема командой ping 192.168.0.1 –t, в командной строке.

Ручная настройка VSAT модема

Введение станции в сеть в ручном режиме, или ручное коммиссионирование VSAT модема рекомендуется использовать только в случае неполадок или ошибки при автоматическом коммиссионировании. Одна из частых ошибок, возникающих при работе этим методом, это неверный ввод данных. Массив параметров довольно обширен, и при его наборе необходимо быть особенно внимательным.

Перед вводом данных необходимо подключить компьютер к модему, и обновить прошивку модема до последней версии. Подсоединиться к модему, чтобы выйти на интерфейс меню настроек, можно по IP адресу 192.168.0.1. Все данные действия описывались выше.

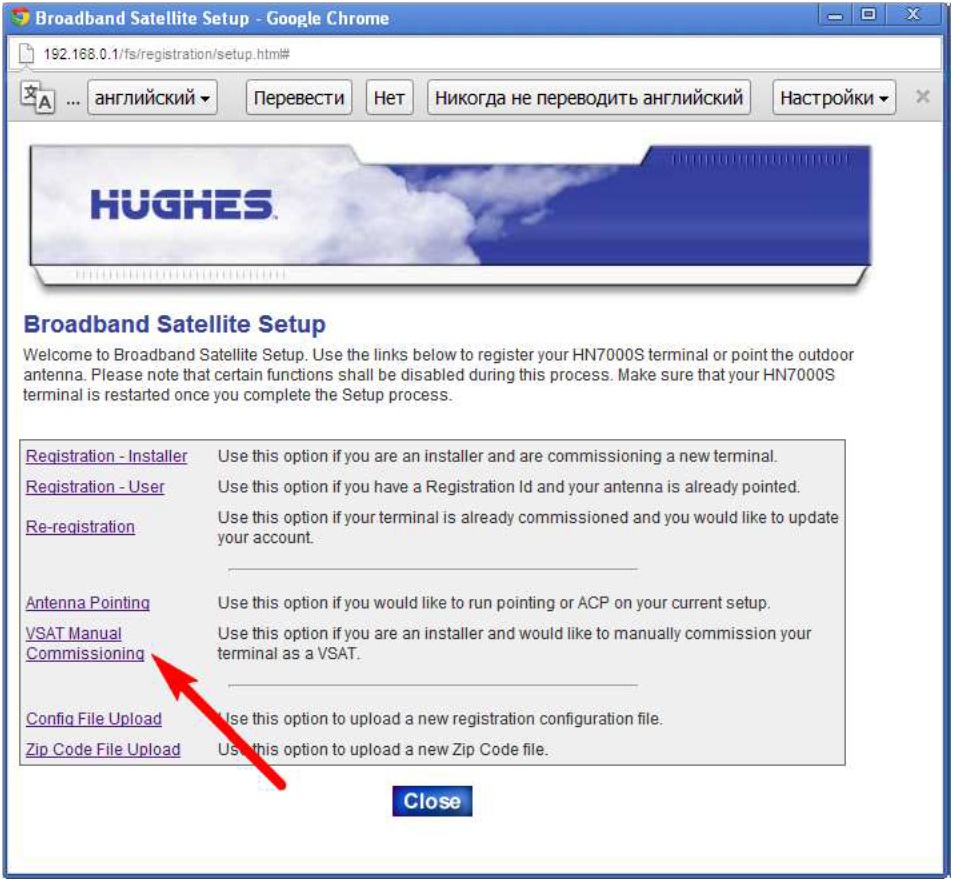

В меню настроек выберите ручное коммиссионирование VSAT (VSAT Manual Commissioning).

Ввести все полученные о спутнике параметры.

После проверки правильности ввода, необходимо сохранить конфигурацию нажав кнопку Save Configuration.

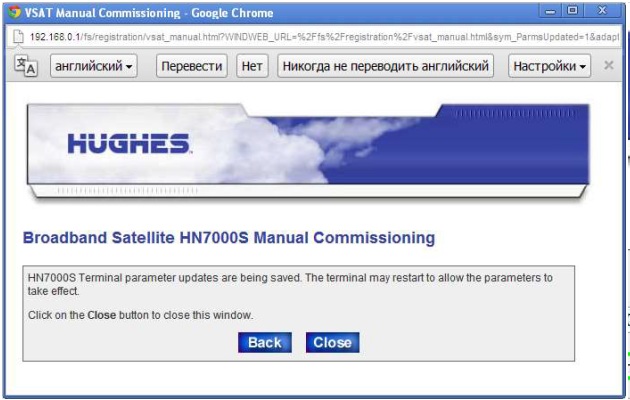

Для ввода параметров и применения новых настроек модему VSAT необходимо перезагрузиться.

После этого нажмите кнопку Close. Тем самым закончив конфигурацию системы вручную.

Доступность работы модема после его перезагрузки и работоспособность новых параметров проверяется через командную строку. Введите команду: ping 192.168.0.1 –t.

При ошибочных действиях не позволяющих соединиться с модемом через стандартный интерфейс, возможно сбросить все настройки до заводских путем нажатия и удержания кнопки на VSAT модеме.

После завершения всех действий, свяжитесь с персоналом обслуживающим спутник для сверки кросс-поляризационной развязке, и следуйте руководству персонала.

Проверка работоспособности VSAT модема

Проверка работоспособности VSAT модема осуществляется в два этапа.
Первый этап — обновление программного обеспечения VSAT модема и ввод всех параметров и настроек при подключении терминала в сеть.
Второй этап происходит после сдачи КПР, фиксирования антенной системы VSAT на оптимальном уровне и в нужном направлении.

Качество связи можно контролировать: на передней панели модема расположены 5 LED сигналов, при подключении рабочей машины должны работать все 5 лампочек.

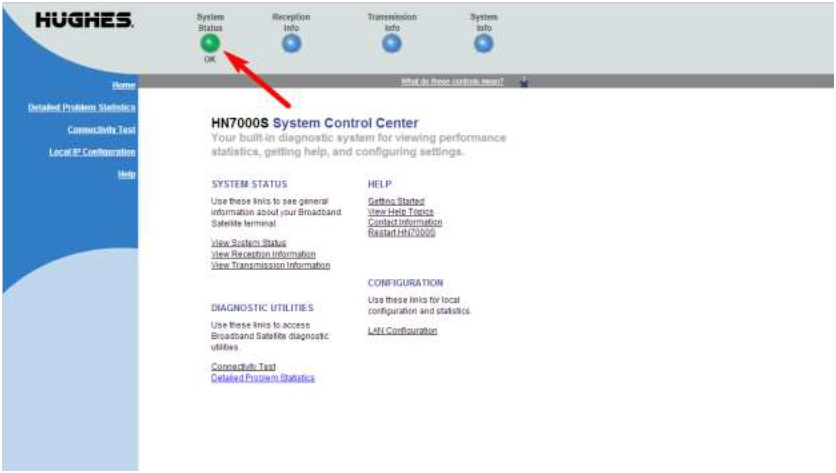

Более подробно можно посмотреть, выйдя на интерфейс VSAT модема, способом, описанным ранее и нажав в первом окне на индикатор System Status.

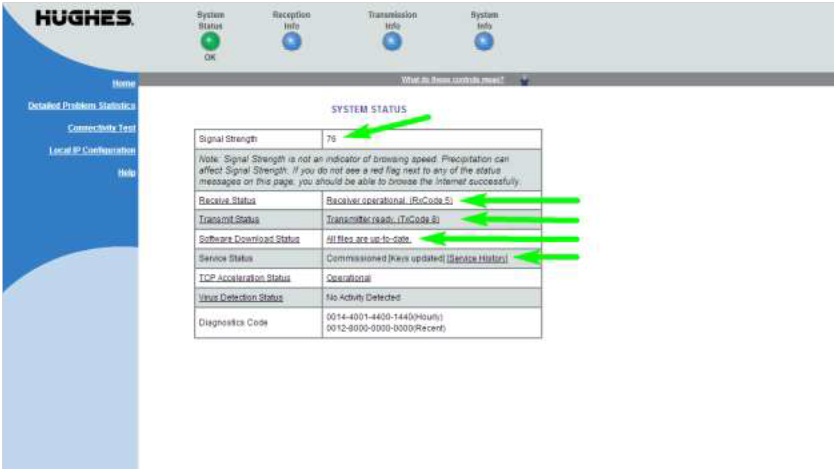

В статусе системы отображаются следующие параметры:

• Signal Strength (Уровень сигнала) – рекомендуется не менее 70 единиц, при параметре менее 60 работать система не будет, для увеличения сигнала необходимо точно направить антенну на спутник.
• Receive Status (Статус по приему) — рекомендуется (RxCode5)
• Transmit Status (Статус по передаче) — рекомендуется (RxCode8)
• Software Download Status (Статус загрузки программного обеспечения) — рекомендуется All files are up-to-date
• Service Status (Сервисный статус) — рекомендуется Commissioned Hughes ht2000 как настроить

На этом настройка модема закончена. При выводе всех параметров, как указано выше, в статусной информации, проверка пройдена успешна. При этом он должен осуществлять непосредственную свою деятельность: при подключении канала должен работать широкополосный доступ в интернет.
