Порядок работы с радиостанцией Р-123

Включение и настройку радиостанции Р-123 производит командир установки в следующем порядке.

Включает питание, нажав кнопу ВКЛЮЧЕНИЕ ПИТАНИЯ на пульте командира, если оно не было включено раньше.

Включает радиостанцию, для чего устанавливает тумблер ПИТАНИЕ в положение ВКЛ,, при этом загорается лампочка подсветки шкалы индикаторного прибора.

Включает подсветку шкалы ЧАСТОТА Х 100 КГц, установив тумблер ШКАЛА в положение ВКЛ.

Поворачивает ручку ШУМЫ против хода часовой стрелки до упора, а ручку ГРОМКОСТЬ – по ходу часовой стрелки до упора.

Производит настройку радиостанции Р-123 на первой фиксированной частоте в следующем порядке:

— устанавливает переключатель ФИКСИР. ВОЛНЫ – ПЛАВНЫЙ ПОДДИАПАЗОН в положение ФИКСИР. ВОЛНЫ 1;

— после остановки ручек УСТАНОВКА ЧАСТОТЫ и НАСТРОЙКА АНТЕННЫ открывает крышку барабана и специальной отверткой ослабляет фиксатор 1, повернув его шлиц в положение, перпендикулярное красной окружности;

— устанавливает тумблер, расположенный под сигнальной лампой 1 под крышкой, в положение, соответствующее поддиапазону заданной частоты (I или II), при этом загорается сигнальная лампа ПОДДИАПАЗОН I или ПОДДИАПАЗОН II;

— ручкой УСТАНОВКА ЧАСТОТЫ устанавливает первую рабочую частоту по шкале ЧАСТОТА Х 100 КГц;

— специальной отверткой закрепляет фиксатор I, при этом следит за тем, чтобы не сдвинуть ручку УСТАНОВКА ЧАСТОТЫ;

— ослабляет фиксатор ручки НАСТРОЙКА АНТЕННЫ, повернув его на 2-3 оборота против хода часовой стрелки;

— нажимает и удерживает тангенту нагрудного переключателя в положении ПРД; вращением ручки НАСТРОЙКА АНТЕННЫ добивается максимального отклонения вправо стрелки индикаторного прибора и наиболее яркого свечения неоновой лампы;

— вращая фиксатор по ходу часовой стрелки до упора, следит за тем, чтобы не сдвинуть ручку НАСТРОЙКА АНТЕННЫ;

— проверяет модуляцию, произнося слова «Раз, два, три», при этом они должны отчетливо прослушиваться в телефонах шлемофона, после чего отпускает тангенту нагрудного переключателя.

Настраивает радиостанцию на другие фиксированные частоты в указанном выше порядке, при этом переключатель ФИКСИР. ВОЛНЫ – ПЛАВНЫЙ ПОДДИАПАЗОН устанавливает поочередно в положении ФИКСИР. ВОЛНЫ 2, 3, 4.

При неисправности узла автоматики настраивает радиостанцию на плавных поддиапазонах.

Работа на плавном поддиапазоне не нарушает установки заранее выбранных фиксированных волн.

Для работы на плавном поддиапазоне необходимо:

— установить переключатель ФИКСИР. ВОЛНЫ – ПЛАВНЫЙ ПОДДИАПАЗОН в положение ПЛАВНЫЙ ПОДДИАПАЗОН I (или II);

— установить ручкой УСТАНОВКА ЧАСТОТЫ по шкале ЧАСТОТА Х 100 КГц заданную частоту;

— нажать тангенту нагрудного переключателя в положение ПРД и ручкой НАСТРОЙКА АНТЕННЫ настроить антенную цепь по максимуму показания индикаторного прибора и яркости свечения неоновой лампы;

— зафиксировать ручку НАСТРОЙКА АНТЕННЫ.

После этого радиостанция готова для работы на установленной частоте.

Работа на радиостанции Р-123 ведется командиром установки через аппарат А-1, 1-м номером – через аппарат А-2 в режимах «Симплекс», «Дуплекс», «Дежурный прием».

Для работы в режиме «Симплекс»:

— устанавливает переключатель ДУПЛЕКС-СИМПЛЕКС-Д.ПРИЕМ в положение СИМПЛЕКС;

—устанавливает переключатель ФИКСИР. ВОЛНЫ — ПЛАВНЫЙ ПОДДИАПАЗОН в положение соответствующей фиксированной частоты;

—с началом прием корреспондента ручками ГРОМКОСТЬ и ШУМЫ устанавливает необходимую громкость и уровень шумов;

—при необходимости ответа корреспонденту нажимает и удерживает тангенту нагрудного переключателя в положении ПРД в течение всего времени ответа.

Для перехода на другую рабочую (запасную) частоту переключатель ФИКСИР. ВОЛНЫ — ПЛАВНЫЙ ПОДДИАПАЗОН устанавливает в положение, соответствующее фиксированной частоте.

Для передачи корреспонденту сигналов тонального вызова переводит тангенту нагрудного переключателя в положение ПРД и нажимает кнопку ТОН-ВЫЗОВ, при этом контролирует посылку сигналов самопрослушиванием; после посылки сигналов отпускает тангенту нагрудного переключателя.

Для работы в режиме «Дуплекс»:

— устанавливает переключатель ДУПЛЕКС-СИМПЛЕКС-Д.ПРИЕМ в положение ДУПЛЕКС;

— ведет передачу, произнося слова четко, разборчиво, причем паузы между словами не должны превышать 0,5 сек; для ответа корреспонденту, после того как он окончил передачу, необходимо выдержать паузу продолжительностью 1 сек.

По окончании переговоров с корреспондентом устанавливает переключатель ДУПЛЕКС-СИМПЛЕКС-Д.ПРИЕМ в положение СИМПЛЕКС.

Для работы в режиме «Дежурный прием» устанавливает переключатель ДУПЛЕКС-СИМПЛЕКС-Д.ПРИЕМ в положение Д.ПРИЕМ, при этом радиостанция Р-123 работает только на прием.

При необходимости ответа корреспонденту устанавливает переключатель ДУПЛЕКС-СИМПЛЕКС-Д.ПРИЕМ в положение СИМПЛЕКС и через 2-3 мин ведет передачу в режиме «Симплекс».

По окончании работы на радиостанции Р-123 командир установки выключает ее, установив тумблер ПИТАНИЕ в положение ВЫКЛ.

Источник

РАДИОСТАНЦИЯ Р-123М И ПОРЯДОК РАБОТЫ НА НЕЙ

Радиостанция Р-123М телефонная, ультракоротковолновая, с частотной модуляцией. Она может работать в режимах «Симплекс» и «Дежурный прием». Радиостанция имеет подавитель шумов и диапазон рабочих частот 20–51,5 мГц. Диапазон разбит на Два поддиапазона: I поддиапазон – 20–35,75 мГц; II поддиапазон — 35,75-51,5 мГц.

Радиостанция может работать на штыревую антенну высотой –4 м и аварийную антенну. Дальность связи на четырехметровую штыревую антенну на среднепересеченной местности при скорости движения машины до 40 км/ч составляет не менее 20 км при выключенном подавителе шума и до 13 км при включенном подавителе шума. При работе на штыревую антенну высотой 1 м дальность связи сокращается до 8 км, а на аварийную антенну — до 4 км. Питается радиостанция от бортовой сети постоянного тока напряжением 27 +2 (27_-5) В.

В состав комплекта радиостанции входят: приемопередатчик, блок питания, антенное устройство, высокочастотный кабель, кабель питания, два комплекта штыревых антенн и амортизатор в чехле, запасное имущество и принадлежности (ЗИП), техническая документация, чехлы для приемопередатчика и блока питания.

Подготовка радиостанции к работе включает три этапа: осмотр, подготовку и настройку.

При осмотре необходимо проверить наличие и надежность крепления элементов радиостанции, проверить исправность и надежность подключения кабелей, осмотреть антенное устройство.

При подготовке к работе следует установить антенну, для чего надо в антенный амортизатор установить первый штырь антенны, нажимом и поворотом штыря вправо закрепить замок, аналогично сочленить между собой остальные штыри и соединить их с первым; подготовить телефонно-переговорное устройство к работе на радиостанции.

Для настройки радиостанции необходимо:

1. Надеть и подогнать шлемофон.

2. Переключатель режима работы поставить в положение СИМПЛЕКС.

3. Ручку ШУМЫ повернуть против хода часовой стрелки до упора.

4. Переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ поставить в положение РАБОТА 1.

5. Включить выключатель ШКАЛА.

6. Включить выключатель ПИТАНИЕ.

7. Ручку ГРОМКОСТЬ повернуть по ходу часовой стрелки до упора (максимальная громкость).

8. Переключатель ФИКСИР. ЧАСТОТЫ ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение 1 и дождаться прекращения вращения ручек УСТАНОВКА ЧАСТОТЫ и НАСТРОЙКА АНТЕННЫ.

9. Открыть крышку, закрывающую доступ к фиксаторам частот, и расфиксировать фиксатор частоты 1, повернув его специальным ключом против хода часовой стрелки на 90°.

10. Ручкой УСТАНОВКА ЧАСТОТЫ установить по шкале значение первой фиксированной частоты. Зафиксировать частоту, совместив шлиц в головке первого фиксатора с красным кругом на барабане. При фиксации нужно следить за тем, чтобы не сбилась установленная на шкале частота.

11. Первым (вторым) переключателем ПОДДИАПАЗОН I–II установить поддиапазон первой (второй) фиксированной частоты.

12. Включить радиостанцию на передачу, поставив тангенту нагрудного переключателя в положение ПРД.

13. Расфиксировать ручку НАСТРОЙКА АНТЕННЫ, повернув ее фиксатор (красная ручка) на 3–4 оборота против хода часовой стрелки, и, вращая ручку НАСТРОЙКА АНТЕННЫ, добиться наибольшего показания стрелочного прибора-индикатора. При вращении ручки НАСТРОЙКА АНТЕННЫ получается несколько максимумов отклонения стрелки индикатора. При оптимальной настройке световой индикатор будет иметь наибольшую яркость освещения.

14. Зафиксировать ручку НАСТРОЙКА АНТЕННЫ, завернув ее фиксатор по ходу часовой стрелки до упора.

15. Проверить модуляцию. Счет «раз, два, три» должен хорошо прослушиваться в телефонах шлемофона.

16. Перевести радиостанцию на прием, отпустив тангенту нагрудного переключателя.

17. Для настройки на остальные фиксированные частоты повторить операции 8–16 для фиксированных частот 2, 3, 4.

18. После настройки на четыре фиксированные частоты закрыть крышку на передней панели, выключить лампу освещения шкалы и положить ключ на место.

Для включения радиостанции выключатель ПИТАНИЕ поставить в положение ВКЛ.

Режим «Симплекс» является основным режимом работы радиостанции. Он обеспечивает устойчивую связь. Для работы в этом режиме на заранее настроенной радиостанции необходимо:

1. Установить органы управления в исходное положение: переключатель рода работы на аппарате А-1 установить в положение Р-123;

переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ – в положение РАБОТА 1;

ручку ШУМЫ повернуть против хода часовой стрелки до упора;

переключатель режима работы установить в положение СИМПЛЕКС;

ручку ГРОМКОСТЬ повернуть по ходу часовой стрелки до упора;

проверить положение фиксаторов; все фиксаторы должны быть затянуты;

переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение 1.

2. Включить радиостанцию, проверить ее работоспособность и правильность настройки по следующим признакам:

при включении выключателей ПИТАНИЕ и ШКАЛА должны загораться лампы светового табло и освещения шкалы. На верхнем табло должна высвечиваться цифра I, а на нижнем – цифра I или II в соответствии с поддиапазоном первой фиксированной частоты;

против визира шкалы должны стоять цифры, соответствующие заданному значению первой фиксированной частоты;

в телефонах шлемофона должен появиться шум, громкость которого уменьшается при вращении ручки ГРОМКОСТЬ против хода часовой стрелки и ручки ШУМЫ по ходу часовой стрелки;

при включении радиостанции на передачу световой индикатор должен ярко светиться, а стрелка прибора-индикатора – отклониться на максимальное значение. В телефонах должно быть прослушивание собственной речи;

при нажатии на кнопку ТОН. ВЫЗОВ и работе на передачу в телефонах должен прослушиваться звуковой сигнал вызова.

3. Прогреть радиостанцию в течение 10 мин с момента включения и вызвать корреспондента. При приеме сигнала корреспондента ручки ГРОМКОСТЬ и ШУМЫ устанавливать в положения, обеспечивающие нормальную громкость сигнала и минимальный шум при его отсутствии.

Работа на плавном поддиапазоне является вспомогательным видом работы. Этот вид работы может использоваться, например, при выходе из строя механизма установки фиксированных частот, когда ручка УСТАНОВКА ЧАСТОТЫ или НАСТРОЙКА АНТЕННЫ вращается непрерывно. При этом надо учитывать, что работа на плавном поддиапазоне возможна только на стоянке, так как при движении машины незафиксированная частота сбивается от вибрации.

Для работы в плавном поддиапазоне необходимо:

переключатель ФИКСИР. ЧАСТОТЫ ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение I или II в соответствии с поддиапазоном заданной рабочей частоты;

ручкой УСТАНОВКА ЧАСТОТЫ установить на шкале значение заданной частоты;

расфиксировать ручку НАСТРОЙКА АНТЕННЫ;

включить радиостанцию на передачу и настроить антенну по наибольшему показанию прибора-индикатора;

зафиксировать ручку НАСТРОЙКА АНТЕННЫ и выключить передатчик. При смене частоты обратить внимание на правильность выбора поддиапазона в соответствии с новым значением частоты.

Работа в режиме «Дежурный прием»используется для длительного дежурства при неработающем двигателе машины. В этом режиме возможен только прием сигналов. Для работы в режиме «Дежурный прием» необходимо переключатель режима работы поставить в положение Д. ПРИЕМ. Для перехода на передачу переключатель режима работы поставить в положение СИМПЛЕКС, выждать 3 мин (время, необходимое для нагрева ламп передатчика), начать работу.

Работа на аварийную антенну осуществляется в случае утери штыревых антенн или повреждения антенного устройства. При работе на аварийную антенну обеспечивается дальность связи до 4 км.

Аварийная антенна представляет собой изолированный провод длинной 3 м. Антенна хранится в ящике с комплектом ЗИП радиостанции.

Наконечник антенны вставляют в разъем АНТЕННА на приемопередатчике вместо высокочастотного кабеля и закрепляют в нем дужкой. Антенна разматывается и выбрасывается из машины через люк командира. После этого производится подстройка антенной цепи, по наибольшему показанию прибора-индикатора.

После окончания работы на радиостанции ее органы управления необходимо перевести в следующие исходные положения:

шлицы фиксаторов частот 1, 2, 3, 4 совместить с красным кругом на барабане;

крышку люка на лицевой панели закрыть;

переключатель ФИКСИР. ЧАСТОТЫ — ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение 1;

ручку ГРОМКОСТЬ повернуть по ходу часовой стрелки до упора;

ручку НАСТРОЙКА АНТЕННЫ зафиксировать; переключатель режима работы поставить в положение СИМПЛЕКС;

ручку ШУМЫ повернуть против хода часовой стрелки до упора;

переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ поставить в положение РАБОТА 1;

выключатели ШКАЛА и ПИТАНИЕ перевести в положение ВЫКЛ. Надеть чехлы на приемопередатчик и блок питания.

Источник

5.Проверка работоспособности, установка частоты и настройка радиостанции р-123.

ПОДГОТОВКА РАДИОСТАНЦИИ Р- 123М К РАБОТЕ

ОРГАНЫ УПРАВЛЕНИЯ В

п/к «питание» в положение «выкл»;

п/к «шкала» в положение «выкл»;

п/к «контроль напряжений»- в положение «1»;

п/к «шумы»- в левое крайние положение;

п/к «симплекс- д. Прием»- в положение «симплекс»;

п/к «фиксированные частоты- плавный поддиапазон»- в положение «плав. поддиап. 1 или 2» ;

ручка «громкость»- в среднем положении;

ВКЛ.ПИТ. И НАСТРОЙКА Р/СТ Р-123М

п/к «контроль напряжений»- проверить все питающие напряжения путем переключения и визуального контроля их наличия на встроенном индикаторе (после контроля поставить п/к в положение «1»);

ручкой «установка частоты»- установить необходимую частоту;

расфиксировать ручку «настройка антенны» путем ослабления гайки на штоке ручки;

нажать п/к на МТГ;

удерживая п/к на МТГ вращать ручку «настройка антенны» до тех пор пока не добьетесь наиболее яркого свечения контрольной лампочки или максимального отклонения стрелки встроенного индикатора вправо (при малом отклонении рекомендуется п/к «контроль напряжений» перевести в положение «2»);

6.Проверка работоспособности, установка частоты и настройка радиостанции р-163-50у. Подготовка радиостанции к работе

1. Осмотр радиостанции

При осмотре радиостанции необходимо:

— проверить наличие всего действующего и запасного имущества радиостанции;

-убедиться в надёжном креплении всех составных частей радиостанции в объекте;

-убедиться и правильности и надёжности подключения всех кабелей и «МАССЫ» объекта к клемме корпуса радиостанции;

— проверить исправность антенного амортизатора-изолятора, очистить его с помощью сухой и чистой ветоши; протирать или промывать изоляторы керосином, бензином, дизельным топливом и маслом ЗАПРЕЩАЕТСЯ.

2. Подготовка рабочих частот

В радиостанции в режиме ЗАПИСЬ предусмотрена подготовка шестнадцати ЭПЧ (с 00 по 15). Для этого тумблер ОА-ПУ (оконечная аппаратура — переговорное устройство) следует включить в положение ОА. При переключении тумблера в положение ПУ возможна подготовка только десяти ЗПЧ (с 0 по 9). В последующем в режиме РАБОТА обеспечивается переключение только десяти ЗПЧ (с 0 по 9) одним нажатием соответствующей цифровой кнопки. Доступ к ЗПЧ с 10 по 15 возможен только при работе радиостанции с внешними устройствами автоматизации связи.

Для подготовки ЗПЧ необходимо:

— установить тумблер ПИТАНИЕ в положение ВКЛ;

— установить режим ЗАПИСЬ нажатие кнопки ЗП, при этом включается светодиодный индикатор ЗП, на табло индицируется номер ЗПЧ и значение ранее записанной частоты.

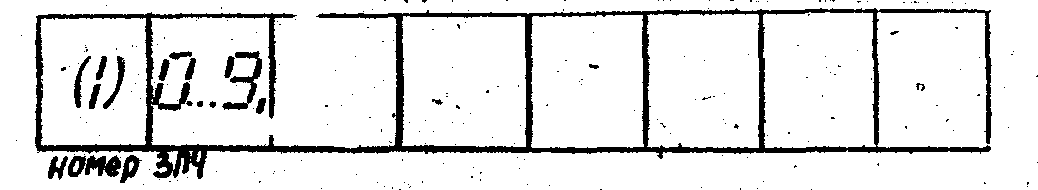

— набрать номер нужной ЗПЧ (поочерёдным нажатием двух цифровых кнопок при работе с ОА или одной кнопки при работе с ПУ);

— стереть ранее записанное значение частоты нажатием кнопки С и набрать цифровыми кнопками новое значение частоты, при наборе последней цифры значения частоты, радиостанция переходит в режим автоматической настройки и записи кодов настройки в память радиостанции, сопровождающиеся индикацией на табло

Если при наборе значения частоты произошла ошибка, то следует стереть ошибочно набранное значение нажатие кнопки С и повторить набор.

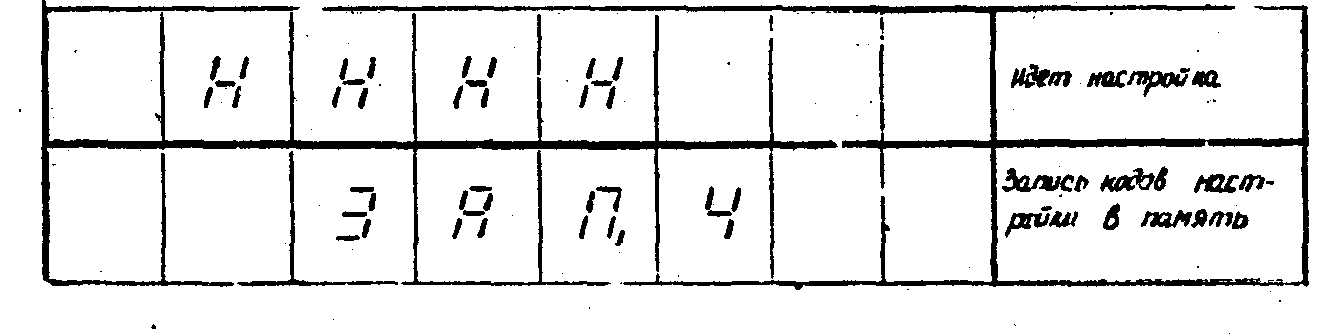

Примечание. Повторный набор номера ЗПЧ переводит радиостанцию в режим автоматической настройки с переходом на несколько секунд в режим передачи малой мощностью.

После набора всех необходимых ЗПЧ перевести радиостанцию из режима ЗАПИСЬ в режим РАБОТА нажатием кнопки ЗП, светодиодный индикатор ЗП выключается, а на табло высвечивается основное слово индикации

Переключение ЗПЧ осуществляется нажатием цифровых кнопок. В правой части табло б двух последних разрядах возможна двузначная индикация условного значения уровня принимаемого сигнала, которая позволяет, при определённом навыке, судить об удалённости корреспондента, или об уровне помехи, действующей на данной частоте.

Для контроле значения частоты нажать кнопку Т, а для контроля уровня сигнала или помех на этой частоте нажать второй раз кнопку Т и, удерживая её, наблюдать периодически обновляемую информацию.
