Gate-8000

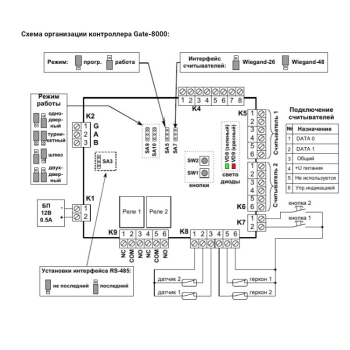

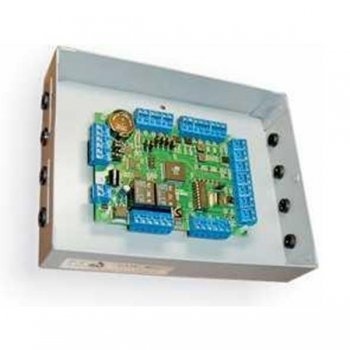

Описание контроллера Gate-8000:

Контроллер GATE-8000 – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий.

Контроллер имеет два входа для подключения считывателей. В штатном исполнении контроллер работает со считывателями, имеющими выходной интерфейс Wiegand-26 или 48(автомат). Опционально доступны к заказу версии контроллера с возможностью подключения считывателей с интерфейсом «1-Wire» (TM), «АВА-2» (для считывателей магнитных карт).

Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току).

Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами.

Контроллер поддерживает режим «Free Logic» — возможность управления выходами по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения. Выходы контроллера, доступные для управления, описаны в Приложении 2 паспорта.

Технические характеристики контроллера Gate-8000:

Напряжение питания 11,4 В – 15,0 В

Потребляемый ток: в режиме ожидания не более 30 мА

в режиме коммутации не более 90 мА

Тип подключения RS-485

Скорость обмена по сети RS-485 19200 бит/с.

Макс.кол-во контроллеров в одной линии RS-485 128

Интерфейс подключаемых считывателей Wiegand 26 или 48-автомат (опционально:1-Wire (TM), ABA-2)

Кол-во подключаемых считывателей 2

Кол-во управляемых реле 2

Параметры реле: коммутируемое напряжение не более 30 VDC

коммутируемый ток не более 6 А

время срабатывания реле (программируется) от 0.5 сек. до 25 сек.

Макс. емкость банка памяти ключей

— двухдверное подключение 8 167

— однодверное и турникетное подключение 16 334

Макс.емкость банка памяти событий 8 192

Макс. время опознавания последнего ключа 0,6сек. (на 8000 ключей)

Температура окружающей среды от –30 до +50С.

Относительная влажность не более 90 %

Габариты (в малом корпусе без БП), мм 200 х 155 х 40

БРУТТО: вес (кг) / габариты (мм) 1.05 / 230 х 163 х 54

Варианты исполнения контроллера Gate-8000:

Контроллеры Gate-8000 выпускаются в трех вариантах исполнения:

1. Gate-8000 — в малом стандартном корпусе без блока питания

2. Gate-8000-UPS1 — в металлическом корпусе c одним источником бесперебойного питания (вх.

220В / вых. -12В,1А) и местом для установки аккумулятора (12В, 7 Ач)

3. Gate-8000-UPS2 — в металлическом корпусе c двумя источниками бесперебойного питания (вх.

220В / вых.-12В,1А) и местом для установки двух аккумуляторов (12 В, 7 Ач)

Источник

Gate-8000 контроллер доступа

В разделе контакты с помощью формы для обратной связи можно задать уточняющие вопросы по оборудованию.

Описание контроллера Gate8000

Контроллер GATE-8000 – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий.

Контроллер в штатном исполнении работает со считывателями, имеющими выходной интерфейс «1-Wire» или «Wiegand». Протокол «1-Wire», как правило, применим для считывателей TOUCH MEMORY, а «Wiegand» для считывателей PROXIMIТY. Также, при исполнении контроллера по заказу, возможно подключение считывателей с выходом «АВА-2» (для магнитных карт).

Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току).

Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами.

Контроллер поддерживает режим «Free Logic» — возможность управления выходами по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения. Выходы контроллера, доступные для управления, описаны в Приложении 2 паспорта.

Технические характеристики контроллера Gate-8000

• Напряжение питания 11,4 В – 13,2 В
• Потребляемый ток:
  — в режиме ожидания не более 30 мА
  — в режиме коммутации не более 90 мА
• Тип подключения RS-485
• Скорость обмена по сети RS-485 19200 бит/с.
• Макс.кол-во контроллеров в одной линии RS-485 255
• Интерфейс подключаемых считывателей Wiegand, 1-Wire (TM), ABA-2
• Кол-во подключаемых считывателей 2
• Кол-во управляемых реле 2
• Параметры реле:
  — коммутируемое напряжение не более 30 VDC
  — коммутируемый ток не более 6 А
  — время срабатывания реле (программируется) от 0.5 сек. до 25 сек.
• Макс. емкость банка памяти ключей
  — двухдверное подключение 8 167
  — однодверное и турникетное подключение 16 334
• Макс.емкость банка памяти событий 8 192
• Макс. время опознавания последнего ключа 0,6сек. (на 8000 ключей)
• Температура окружающей среды от -30 С до +50 С.
• Относительная влажность не более 90 %
• Габариты (в малом корпусе без БП), мм 200 х 155 х 40

Варианты исполнения контроллера Gate-8000

Контроллеры Gate 8000 выпускаются в трех вариантах исполнения:

1. Gate-8000 — в малом стандартном корпусе без блока питания

2. Gate-8000-UPS1 — в металлическом корпусе c одним источником бесперебойного питания (вх.

220В / вых. -12В,1А) и местом для установки аккумулятора (12В, 7 Ач)

3. Gate-8000-UPS2 — в металлическом корпусе c двумя источниками бесперебойного питания (вх.

220В / вых.-12В,1А) и местом для установки двух аккумуляторов (12 В, 7 Ач)

Источник

Gate-8000-Авто

Внимание: с учетом появления у типового серийного контроллера Gate-8000 интерфейса Wiegand-48, данный контроллер, и данный вариант реализации данной интеграции в целом, являются устаревшими. Контроллер поставляется только под заказ на старые объекты для замены.

Описание контроллера Gate-8000-Авто:

Специализированный контроллер Gate-8000-Авто предназначен для построения точки проезда по автомобильным номерам с использованием серверов распознавания Автомаршал.Gate или Автомаршал. По аппаратной базе специализированный контроллер Gate-8000-Авто полностью идентичен базовому контроллеру Gate-8000 (Gate-8000-Ethernet), однако он имеет особую микропрошивку, реализующую его особые возможности. Контроллер предназначен для работы только с идентификаторами типа автомобильный номер. Контроллер Gate-8000-Авто подключается к серверу распознавания через специальный преобразователь интерфейса, вариант которого зависит от версии прошивки контроллера.

В данной технологии сервер распознавания воспринимается контроллером СКУД Gate как считыватель идентификаторов. После захвата и распознавания автомобильного номера на видеоизображении с заданной телекамеры ПО Автомаршал выдает распознанный номер специальной кодовой последовательностью на заданный в настройках COM порт (USB разъем). Кодовая посылка распознанного номера через специальный преобразователь интерфейса попадает на вход контроллера Gate-8000-Авто в качестве кода идентификатора. Контроллер проверяет выполнение условий доступа и принимает решение о допуске. При положительном решении, через выходные контакты реле 1, контроллер подает сигнал на открытие шлагбаума (или иного преграждающего устройства).

В зависимости от версии прошивки контроллер имеет различные схемы подключения. Контроллер Gate-8000-Авто с прошивками начиная с 8213/009 подключается к серверу распознавания автономеров через специальный преобразователь интерфейса Gate-USB/485 исп.Авто по специальной схеме. Для приема кода идентификатора в контроллере используются оба входа считывателей (колодки К5 и К6).

Требования и ограничения по длинам соединительных кабелей:
USB кабель между сервером распознавания и преобразователем – до 3х метров;
Интерфейсный кабель между преобразователем и контроллером – до 100 метров, при использовании кабеля UTP 5 категории.

Для передачи каждого сигнала (Data 1, Data 2) выделяется отдельная витая пара с заземлением каждого второго повитого провода в паре.

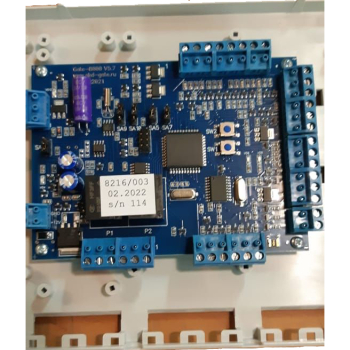

Положение джамперов на плате контроллера:
SA5 – в положении РАБОТА
SA7- в положении интерфейса 1-Wire(ТМ)
SA9,10 – в положении Однодверный

Общая схема фрагмента СКУД автомобильного проезда с использованием технологии распознавания автономеров, а также иных дублирующих типов индентификации, приведена на рисунке.

Источник

Gate-8000-Ethernet

Описание Gate-8000-Ethernet:

Контроллер Gate-8000-Ethernet, наряду с контроллером Gate-8000, является базовым универсальным контроллером СКУД Gate и используется для организации одной точки прохода с контролем в обе стороны, или двух точек прохода с односторонним проходом (выход по кнопке). Главной отличительной особенностью контроллера Gate-8000-Ethernet является наличие порта Ethernet 10/100 Мбит/с с типовой розеткой RJ-45, который и обеспечивает внешний интерфейс связи контроллера с системой. В данном контроллере отсутствует порт RS-485. По остальным техническим характеристикам контроллер полностью идентичен контроллеру Gate-8000. Использование контроллера Gate-8000-Ethernet позволяет обеспечить построение сети СКУД на базе ЛВС Ethernet объекта. Каждый контроллер Gate-8000-Ethernet в системе требует настройки индивидуального подключения к серверу СКУД. В одной системе доступа могут использоваться контроллеры разных типов. Благодаря комбинации контроллеров Gate-8000 и Gate-8000-Ethernet, а также преобразователей Gate-USB/485 и Gate-485/Ethernet, можно построить гибридную СКУД оптимально учитывающую все особенности конкретного объекта.

Контроллер GATE-8000-Ethernet – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий. Контроллер имеет два входа для подключения считывателей. В штатном исполнении контроллер работает со считывателями, имеющими выходной интерфейс Wiegand-26 или 48(автомат). Опционально доступны к заказу версии контроллера с возможностью подключения считывателей с интерфейсом «1-Wire» (TM), «АВА-2» (для считывателей магнитных карт). Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току). Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами. Контроллер поддерживает режим «Free Logic» — возможность управления выхода- ми по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения.

Технические характеристики Gate-8000-Ethernet:

Напряжение питания 11,4 В – 15,0 В
Потребляемый ток:
в режиме ожидания не более 30 мА
в режиме коммутации не более 90 мА

Тип подключения Ethernet (IEEE 802.3)
Интерфейс подключаемых считывателей Wiegand 26 или 48 автомат (опционально: 1-Wire (TM), ABA-2)
Кол-во подключаемых считывателей 2
Кол-во управляемых реле 2
Параметры реле: коммутируемое напряжение не более 30 VDC
коммутируемый ток не более 6 А
время срабатывания реле (программируется) от 0.5 сек. до 25 сек.
Макс. емкость банка памяти ключей
– двухдверный режим 8167
— однодверный, турникетный и шлюзовый режим 16 334
Макс.емкость банка памяти событий 8192
Макс. время опознавания последнего ключа 0,6сек. (на 8000 ключей)
Температура окружающей среды от –30° до +50°С.
Относительная влажность не более 90 %
Габариты (в корпусе без БП), мм 200 х 155 х 40
БРУТТО: вес (кг) / габариты (мм) 1.05 / 230 х 163 х 54

Варианты исполнения контроллера Gate-8000-Ethernet:

Контроллеры Gate-8000-Ethernet выпускаются в трех вариантах исполнения:

1. Gate-8000-Ethernet — в малом стандартном корпусе без блока питания

2. Gate-8000-Ethernet-UPS1 — в металлическом корпусе c одним источником бесперебойного питания (вх.

220В / вых. -12В,1А) и местом для установки аккумулятора (12В, 7 Ач)

3. Gate-8000-Ethernet-UPS2 — в металлическом корпусе c двумя источниками бесперебойного питания (вх.

220В / вых.-12В,1А) и местом для установки двух аккумуляторов (12 В, 7 Ач)

Источник

Gate-8000 Базовый универсальный контроллер Gate-8000 (ранее Gate-4000)

Купить по клубной цене

• Безналичная оплата по счету
• Оплата при получении
• Оплата картой при оформлении заказа

• Описание
• Характеристики
• Доставка
• Документация
• Отзывы
• Консультация

Базовый универсальный контроллер Gate-8000 (ранее Gate-4000).Энергонезависимая память на 16 тыс.ключей, 8 тыс.событий и 7 расписаний. Порт RS-485. Режимы: однодверный, двухдверный, турникетный, шлюз. Запрет повторного прохода, проход с подтверждением. Программирование локальных сценариев (FreeLogic). 2 входа считывателей с протоколами Wiegand 26,26,32,33,40, АВА-2, ТМ, 4 тревожных входа. 2 выходных реле (30В DC/6A) (расширяется до 6 доп.платой реле Gate-Relay). Питание 12В DC, потребление не более 90мА, температура -30°+50°С

Сетевой контроллер GATE-8000 является основным элементом СКД GATE. Он может применяться для оборудования одной двухсторонней (вход-выход) точки прохода или двух односторонних (только вход) точек прохода. Контроллер поддерживает все распространенные типы считывателей и может использоваться для управления практически любыми исполнительными устройствами (электромагнитными и электромеханическими замками, турникетами, воротами, шлагбаумами и т.д.). Благодаря наличию дополнительных входов к контроллеру можно подключать дополнительные охранные/ пожарные датчики. Номера всех пользовательских ключей/ карт, прописанных в контроллер, расписания и допуски хранятся во внутренней энергонезависимой памяти контроллеров. Все события также записываются во внутреннюю память контроллера.
Первоначальная настройка и программирование контроллеров может осуществляться не только с помощью управляющего компьютера, но и автономно. Для второго варианта в контроллере предусмотрен специальный режим «автономного программирования», позволяющий добавлять новые ключи, стирать уже прописанные ключи (по одному или все сразу), регулировать время срабатывания управляющих реле. В сетевом режиме контроллеры объединяются в линию с использованием интерфейса RS 422 или RS-485 и через преобразователь интерфейса подключаются к управляющему компьютеру. В одну линию может быть подключено до 254 контроллеров.
Для управления контроллерами в сетевом режиме используется специализированное программное обеспечение. Решение о предоставлении допуска всегда принимает сам контроллер, поэтому работоспособность системы полностью сохраняется при выключении компьютера и при повреждении линии связи. Контроллеры GATE-4000 также имеют возможность работы в составе интегрированных систем безопасности «Бастион», «Интеллект», «Trassir», «Itrium», «1С Предприятие 8.1».

Технические характеристики:

Питание	12 В пост.тока, 100 мА
Диапазон температур	-30 +50 С
Разъемы для упрощения установки/демонтажа	Есть
Количество считывателей	2
Типы подключаемых считывателей	Wiegand 26;27;32;33;40, ABA-2 (магнитныекарты), Touch Memory
Возможность подключения клавиатуры	Есть
Максимальное кол-во ключей — двухдверный режим — однодверный, турникетный и шлюзовый режим	8000 16000
Количество запоминаемых событий	8000
Количество тревожных входов	4
Релейные выходы	2
Дополнительные выходы	4 (открытый исток 30В 14А)
Дополнительный выход питания	Есть
Количество расписаний	7 расписаний
Параметры связи с контроллерами
Протокол связи с контроллерами	RS422, RS485
Кол-во контроллеров в сети	до 254
Скорость связи	19 200 бод
Максимальная длина линии	1200м.
Архитектура сети	Распределенная обработка и хранение данных
Дополнительные режимы работы
Управление воротами	Есть
Режим запрещения повторного прохода	Есть
Режим прохода только после подтверждения оператора	Есть
Доступ только по двум картам (либо карта + код)	Есть

Характеристики -8000:

• Производитель: Gate
• Dallas Touch Memory (iButton) для считывателей: Есть
• Wiegand для считывателей: 26, 32, 33, 40, 27
• Другие выходные интерфейсы: RS485
• Кол-во пользователей: 16000
• Кол-во релейных выходов: 2
• Кол-во событий в памяти: 8000
• Кол-во считывателей: 2
• Кол-во тревожных входов: 4
• Место под АКБ (А/ч): Нет
• Тип питания: 12 В
• Учет рабочего времени: Есть

Задайте вопрос специалисту о Gate-8000 Базовый универсальный контроллер Gate-8000

Здравствуйте? строим системуКонтроллер Gate 8000Нужно организовать шлюзную схему с 2-мя считывателями, причем второй с кодонаборной панелью и считывателем Нужно чтобы разблокировка происходила именно при одновременном вводе кода и прикладывании карты, если только один метод, то сигнал тревога

Ответил: Кузьмин Борис

Здравствуйте, мы не занимаемся программированием контроллеров.
Обратитесь в Gate

Здравствуйте! Интересует вопрос о возможности замены вышедшего из строя контроллера GATE-4000 контроллером GATE-8000? В системе 18 контроллеров (GATE-4000), работают по интерфейсу rs485, далее через USB к серверу.

Ответил: Роман Насонов

Здравствуйте. Если контроллеры со считывателями общаются по Wiegand-26, то в принципе замена возможна.
Если ТМ, то при заказе необходимо указать версию прошивки 8210/004 с поддержкой ТМ.
Возможно придётся обновить ПО.
