Автомобильный видеорегистраторКаркам QS3 Eco

Компания Каркам известна даже людям, далеким от автомобильной тематики, по крайней мере у себя на родине, в Санкт-Петербурге — она широко рекламируется в самых различных местах, например на автобусах общественного транспорта. У нас на тестах их продукция в этот раз появится впервые, но тесты других устройств компании уже идут полным ходом.

Каркам QS3 Eco, на самом деле, ничем особенно экологическим не отличается, и обозначает добавка «eco» в данном случае вовсе не «экологию», а «экономию» — это просто-напросто бюджетная версия видеорегистратора Каркам QS3: без GPS, с менее дорогими процессором и матрицей.

Нужно отметить, что официально рекомендованная минимальная цена устройства сразу же настроила нас на требовательный лад: если в понятиях компании Каркам 4500 рублей (на начало мая 2014-го) — это бюджетный регистратор, то каковы же должны быть соответствующие такой стоимости требования к качеству продукции?

Оглавление

Комплект поставки

Коробка предельно проста, функциональна, и, как нам показалось, слегка даже нарочито простовата: мол, мы не тратим время и средства на такие мелочи, открывайте скорее и перейдем же к сути.

Распаковав коробку, мы обнаруживаем:

• видеорегистратор;
• автомобильный адаптер питания от прикуривателя (длина кабеля 4 метра);
• два крепления на лобовое стекло;
• инструкцию и гарантийный талон.

Это, пожалуй, первый раз когда при всей скромности комплектации производитель подумал даже о тех автолюбителях, у которых 2 автомобиля: в каждый можно установить по отдельному креплению, а видеорегистратор перемещать между транспортными средствами. Похвально. С другой стороны, поскольку крепление представляет собой просто пластиковую пластинку с пазом, приклеиваемую к лобовому стеклу двойным скотчем — понятно, что дорого эта забота производителю явно не стоила.

Здесь важнее даже не себестоимость, а приятное отсутствие «экономии на скрепках»: 2 крепления, 4-метровый штур — все это по стоимости наверняка копейки. Вот только почему-то даже на этих копейках кто-то экономит, а кто-то — нет. Последним — респект и плюсик в карму 😉

Эксплуатация

Управление

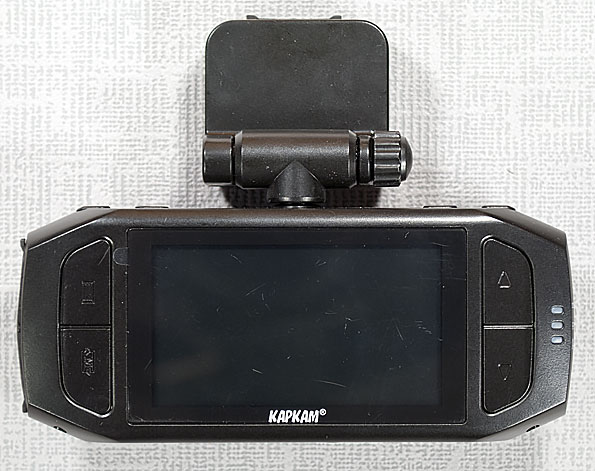

Прибор оснащен довольно большим набором кнопок, которые разбросаны по нему широко: по 2 штуки в каждой из 4 локаций — на верхней грани слева и справа и на лицевой (считая за оную экран) тоже слева и справа. Распределение их с первого взгляда вызывает недоумение, т.к. внешних признаков логики не обнаруживается:

• левая верхняя грань: переключение в режим просмотра и включение/выключение микрофона;
• левая лицевая грань: вызов меню и переключение «горизонтальных» пунктов меню;
• правая верхняя грань: включение и выбор/действие;
• правая лицевая грань: вверх по меню и вниз по меню, в режиме видеозаписи — увеличение и уменьшение экспокоррекции.

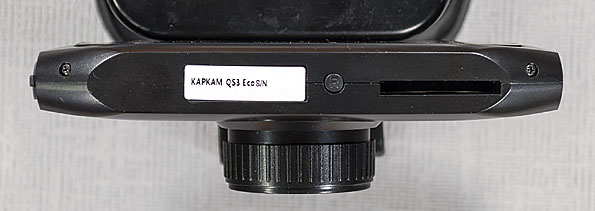

На нижней грани особняком расположилась довольно редкоиспользуемая кнопка Reset.

Знаете, это как у старых телефонов Motorola: либо «врубаешься» в логику разработчика схемы управления устройством — и тогда ничего на свете нет удобнее, понятнее, проще и быстрее. либо не «врубаешься» — и тогда, как говорится: «ну, извините». Мы осилили не с первого дня, но под конец что-то такое начало появляться: щелкаешь клавишами, даже не смотря на экран. Как ни странно (это вроде как против основной моды) очень удобно в данном случае то, что назначение клавиш почти не меняется, а у многих (включение/отключение микрофона и устройства, переход в режим проигрывания) оно вообще одно. Поверьте, это очень удобно для запоминания.

Основных разъемов у устройства 3: Mini-HDMI, Mini-USB и SD. Назначение их понятно, отдельно стоит рассказать лишь про USB. Строго говоря, их 2 — один так и подписан, а на втором надпись «Питание». Различие состоит в том, что в разъем с надписью «Питание» что ни втыкай — компьютер ли, блок ли питания, действие всегда будет одно: видеорегистратор включится и начнет запись. Если адаптер питания воткнуть в разъем, подписанный «USB» — наоборот, сразу начнется зарядка устройства, а включения не произойдет. А вот если в разъем USB воткнуть кабель, идущий не от БП а от компьютера — прибор включится, и сразу предложит выбор из 3 вариантов: включить запись, начать процесс зарядки или включиться и стать картоводом.

Еще один разъем на верхней грани кронштейна типа USB A female, подписанный «GPS/Wifi», насколько мы поняли, предназначается для подключения врешнего приемника GPS или приемопередатчика Wi-Fi. Внешний GPS мы нашли в списке предлагаемых аксессуаров (правда, там была указана совместимость с другой моделью Каркам), а вот какой нужно в этот разъем вставлять адаптер Wi-Fi (и главное — зачем), об этом нам информации найти не удалось совсем.

Подробно строение меню QS3 Eco приведено в разделе техническая и справочная информация, здесь же мы упомянем вскользь, что никаких нелогичностей мы не обнаружили, перевод выполнен безукоризненно, переусложненности меню мы не заметили, но все необходимые моменты функционирования настраиваемы и умнее владельца себя устройство не считает. Основная «фишка», присущая большей части моделей видеорегистраторов Каркам (как видим, даже бюджетных) — наличие встроенной памяти размером 256 МБ (реально для пользователя доступно примерно 216), которая позиционируется как резервная, и в которую можно быстро скопировать нужный видеофрагмент, перед, например, тем, как отдать SD-карточку инспектору ДПС (это самое напрашивающееся применение, наверняка можно придумать и другие).

Следует заметить, что внутренняя память, насколько мы поняли, существует исключительно для резервного копирования (с последующей возможностью просмотра на самом устройстве) — ни писать непосредственно туда видео, ни даже фотографировать, устройство не хочет: жалуется на отсутствие карты памяти и ничего не делает. Таким образом, с одной стороны, мы видим некоторое искусственное ограничение функциональности, с другой же — застрахованы от того, чтобы уехать без карты в регистраторе, только потом обнаружив, что за неимением оной устройство решило воспользоваться встроенной памятью.

Также относительно функции резервного копирования, следует помнить одну особенность: этот видеорегистратор поддерживает несколько длин роликов: бесконечную, 2, 5 и 10 мин. При этом во встроенную память при съемке в режиме Full HD влезет только один 2-минутный ролик — на большее не хватит места. А что же будет, если мы выставим через меню длину роликов 10 минут? А ничего: устройство не сможет туда скопировать ни одного, поэтому резервная память окажется практически бесполезной. С этой точки зрения, конечно, напрашивается простой вопрос: а что так мало-то?

Крепление

Как мы уже писали, «лобовая» часть крепления представляет собой простую пластиковую пластинку с пазом с одной стороны и двухсторонним липким скотчем с другой. Будучи приклеена на стекло, она всегда готова «принять в себя» устройство, снабженное на ответной части соответствующим выступом (см. фото снизу и сверху).

Вставляется выступ в паз только с одной стороны (правой), защелкивается движением влево до упора, «выщелкивается» с усилием, но не очень большим. Сидит устройство в креплении уверенно, в целом нам схема очень понравилась своей простотой и надежностью.

Совместная работа с другими устройствами

При подключении регистратора к компьютеру, как мы уже писали выше, он предлагает на выбор 3 варианта: старт, зарядка и картовод. При выборе последнего в системе появляется сразу 2 диска, они соответствуют встроенной памяти видеорегистратора и его SD-карточке.

При подключении к телевизору по HDMI, прибор начинает выводить на экран телевизора то же изображение, что и на свой собственный, последний при этом гасит. Ограничений функциональности при подключении по HDMI обнаружено не было.

Полевые испытания

Процесс установки, даже если он происходит после первого знакомства с регистратором и без прочтения инструкции, все равно настолько логичен и безвариантен, что занимает всего пару минут. Советуем только не забыть, что на верхней стороне видеорегистратора имеется несколько довольно нужных кнопок, поэтому «загонять» его на самый верх, почти под зеркало заднего вида — не стоит.

Управлять видеорегистратором в процессе движения вообще не рекомендуется, но в нашем случае для «однорукого» управления (совсем отпускать руль в движении да еще и на довольно длительное время — это уже явно что-то суицидальное) реально доступны только самые простые функции: включить/выключить видеорегистратор, включить/выключить микрофон. Очень удобно, повторимся, что никаких других значений у этих клавиш нет, поэтому не нужно думать о том, как они сработают в зависимости от режима.

Три светодиода хорошо видны с места водителя и вполне исчерпывающе сообщают о режиме работы и наличии возможных проблем. Дополнительную радость доставляет индикатор работы адаптера питания от прикуривателя — ровное светящееся приятным синим цветом кольцо. Это, кстати, еще и удобно: такое кольцо практически невозможно чем-то перекрыть, в отличие от точечного светодиода.

Датчик движения не имеет регулировок по чувствительности, но судя по реакции настроен достаточно адекватно (мы традиционно используем для этого теста более-менее тихий уголок на парковке какого-нибудь большого гипермаркета). Нам показалось, что чувствительность могла бы быть даже чуть-чуть поменьше, но с этими субъективными ощущениями всегда так сложно.

Датчик удара имеет всего 3 степени регулировки, и проездив некоторое количество времени по центру Санкт-Петербурга, мы единогласно проголосовали за то, чтобы дефолтной регулировкой считать низкую чувствительность — иначе количество срабатываний от кочек и выбоин делало пометку фрагмента как аварийного по сути бессмысленной.

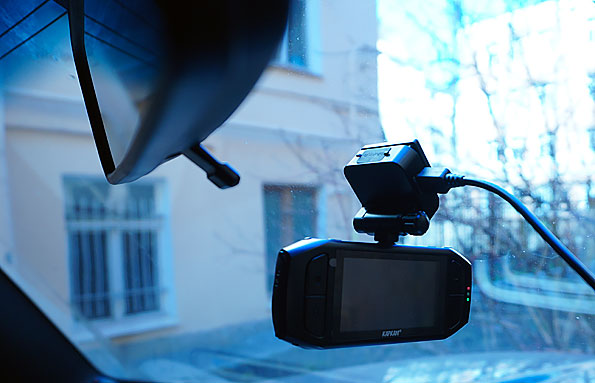

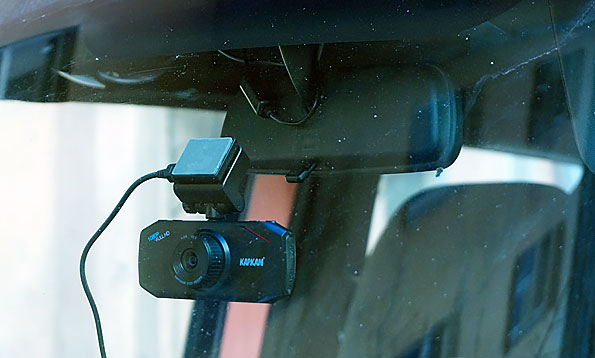

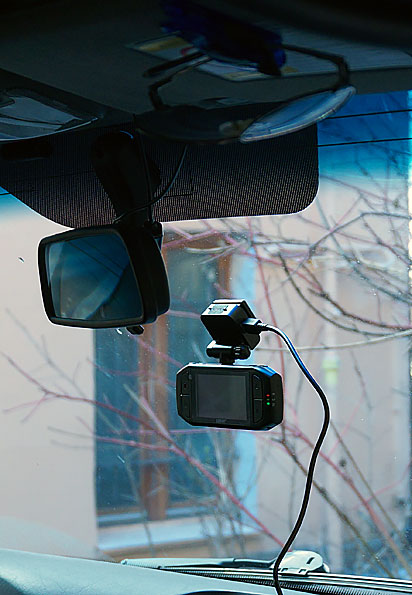

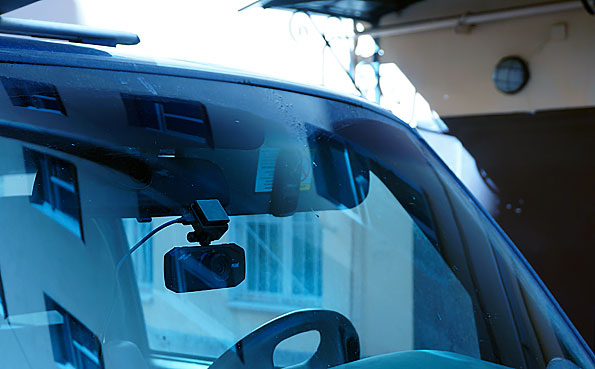

На стекле видеорегистратор заметен хорошо — он немаленького размера и, как мы уже писали выше, его не имеет смысла «прятать», скрывая на фоне зеркала заднего вида, т.к. в этом случае им будет неудобно пользоваться.

Отметим одну особенность: Каркам очень гордится тем, что используемое ими крепление позволяет быстро повернуть видеорегистратор, перенаправив его из обычного положения на стекло водительской двери (легко догадаться, что там подразумевается в это время присуствие инспектора ДПС). Так вот: как показало наше тестирование, в подавляющем большинстве случаев и современных автомобилей именно так — легко и непринужденно, это и произойдет.

Однако при довольно большом угле наклона лобового стекла (чаще всего эта особенность конструкции характерна для грузовиков и внедорожников), может так случится, что краем видеорегистратор будет «цепляться» за стекло. Само стекло на фото выше не видно, но, надеемся, воссоздать ситуацию с помощью воображения по описанию вам будет нетрудно.

Результаты тестов

Дневное видео

В качестве образцов дневной и ночной записи мы приводим видеофрагменты длиной 2 минуты, сконвертированные с помощью Handbrake в формат AVC/MP4 с уменьшением разрешения до стандартной ширины статьи (около 600 пикселов) и битрейта до 800 Кбит/сек. Оригиналы видеозаписей доступны для скачивания, ссылки на них приведены в отдельном разделе. За основу роликов, вставляемых в статью, берутся видеозаписи с наибольшим возможным разрешением.

Дневное видео не поражает как глубиной динамического диапазона, так и вызывающей восторг резкостью или цветопередачей. Это вполне типичное «середнячковое» видео, вполне соответствующее стандартным ожиданиям от бюджетного Full HD-видеорегистратора.

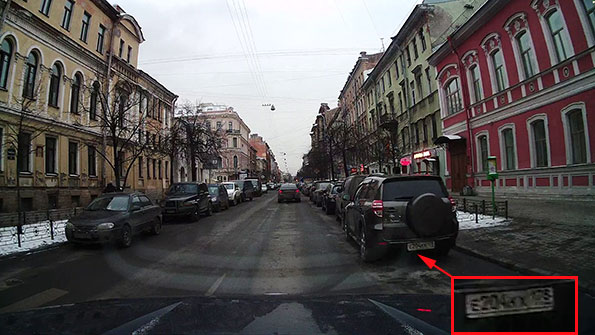

Наш любимый тест — попытка точно определить номер автомобиля по стоп-кадру с видеозаписи. Посмотрим, как герой сегодняшнего обзора справится с этим заданием днем.

Номер определить можно, но опять-таки — картинка совсем не идеальна, видали мы и почетче.

Ночное видео

Ночная съемка осуществлялась с теми же параметрами, что и дневная.

Цветопередача в тенях страдает настолько капитально, что иногда даже возникает ощущение черно-белой видеозаписи. Четкость средняя, шумы видны отчетливо и даже иногда объединяются в хорошо заметные горизонтальные полосы. Программная постобработка наличествует, на заключается, судя по всему, в основном в задирании чувствительности с целью сделать картинку посветлее.

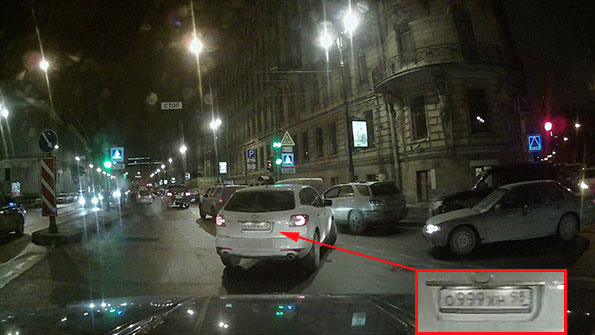

Традиционное задание на распознавание номера, теперь в ночных условиях.

Почти на грани, но все-таки номер определяем, причем полностью. Но, конечно же, мы бы не назвали Каркам QS3 Eco «королем ночной съемки».

Звук слегка «бубнящий», но в целом неплохой (опять-таки, в рамках бюджетной модели) — разговор в салоне, даже негромкий, на записи звучит четко и разборчиво.

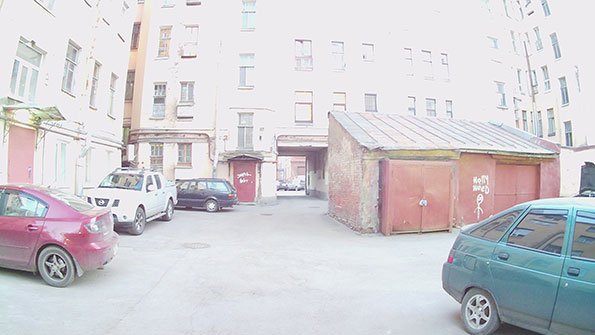

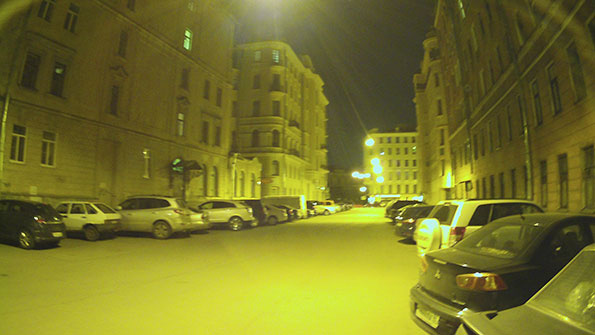

Фотографии очень странные. Невооруженным глазом видно, что программный постобработчик настолько боится темноты, что даже днем «выкручивает» чувствительность, в результате чего мы получаем всегда, даже ночью, фотографии практически без темных мест — но очень высветленные во всех остальных и за счет этого удивительно «плоские», плохо передающие ощущение объема. Наверное, для технического фото такой подход применим, но удовольствия от рассматривания он не предусматривает совсем.

Техническая и справочная информация

Характеристики устройства
Производитель	Каркам
Модель	QS3 Eco
Количество камер	1
Датчик изображения*	OmniVision OV2710
Объектив*	f=3,6 мм, F2,2, 140° по диагонали
Процессор*	Ambarella A2S70
Подсветка	нет
G-датчик	есть
GPS-модуль	внешний, не в комплекте
Детектор движения	есть
Экран	2,7″ 16:9 TFT LCD
Динамик	есть
Микрофон	есть
Индикация режимов работы	экран, 3 светодиода
Пульт ДУ	нет
Носитель информации	встроенная память 256 МБ, карта памяти SD[HC] до 32 ГБ Class 6+
Периферийные разъемы	Mini-USB, HDMI, AV
Аккумулятор	500 мА·ч, 3,7 В, Li-Ion
Время записи при работе от батареи**	00:42:19
Диапазон рабочих температур	−20. +40 °C
Габариты	115×46×30 мм
Масса***, г	регистратор 105 г, крепление 4 г
Поддерживаемые режимы съемки	1920×1080@30, 1280×720@60, 1280×720@30, 640×480@60
Старт/остановка записи	по питанию, ручная, по детектору движения
Метод сжатия видео и контейнер	AVC/MOV
Фрагментация видео	нет, 2, 5, 10 мин.
Разрешения фото	1920×1080, 2304×1296
Формат карты памяти****	FAT32, кластер 32 КБ
Версия ПО на момент тестирования	09.04.2014
Обновление ПО	доступно
Дополнительные функции	копирование видео с карты на внутреннюю память

Структура меню

Напоминаем, что мы описываем меню устройства в виде многоуровневого списка, при этом пункты перечисляются с максимальным соответствием действительности — в том числе с неправильным правописанием, перескакиваниями с английского на русский и обратно, некорректными сокращениями и всем прочим, если это присутствует в оригинале.

• в режиме записи видео
  • РАЗРЕШЕНИЕ ВИДЕО
    • 1920X1080 30P
    • 1280X720 60P
    • 1280X720 30P
    • 640X480 30P
  • ПЕРЕЗАПИСЬ
    • ВЫКЛ.
    • 2 МИН.
    • 5 МИН.
    • 10 МИН.
  • ЗАДЕРЖКА ВЫКЛ.
    • ВЫКЛ.
    • ВКЛ.
  • ДЕТ. ДВИЖЕНИЯ
    • ВЫКЛ.
    • ВКЛ.
  • ЧУВСТВ. ДАТЧИКА УДАРА
    • ВЫКЛ.
    • ВЫСОКАЯ
    • СРЕДНЯЯ
    • НИЗКАЯ
  • ГРОМКОСТЬ
    • 0. 10
  • МИКРОФОН
    • ВЫКЛ.
    • ВКЛ.
  • МЕРЦАНИЕ
    • 50 Гц
    • 60 Гц
  • АВТОВЫКЛЮЧЕНИЕ
    • ВЫКЛ.
    • 1 МИН.
    • 3 МИН.
    • 5 МИН.
  • АВТОВЫКЛ. ЭКРАНА
    • ВЫКЛ.
    • 1 МИН.
    • 3 МИН.
  • ТВ. ВЫХОД
    • NTSC
    • PAL
  • GPS
    • ВЫКЛ.
    • ВКЛ.
  • ЧАСОВОЙ ПОЯС
    • -12. 0. +12
  • ШТАМП НОМЕРА
    • ВЫКЛ.
    • ВКЛ.
  • ГОСНОМЕР
    • возможность набрать с помощью экранной клавиатуры буквенно-цифровую комбинацию из 9 знаков
  • ШТАМП
    • ВЫКЛ.
    • ВКЛ.
  • ДАТА И ВРЕМЯ
    • возможность выставить дату и время
  • ЯЗЫК
    • РУССКИЙ
    • ИЕРОГЛИФЫ
    • ENGLISH
    • ИЕРОГЛИФЫ
    • ИЕРОГЛИФЫ
    • ИЕРОГЛИФЫ
  • ФОРМАТИРОВАНИЕ
    • НЕТ
    • ДА
      • подтверждение
  • СБРОС НАСТРОЕК
    • НЕТ
    • ДА
      • подтверждение
  • ВЕРСИЯ
    • Каркам-QS3 ECO
• в режиме фотографирования
  • РАЗМЕР ФОТО
    • 3М (2304Х1296)
    • 2М (1920Х1080)
  • АВТОСПУСК
    • НЕТ
    • 3 СЕК.
    • 5 СЕК.
    • 10 СЕК.
  • СЕРИЯ
    • 1 КАДР
    • 2 КАДРА
    • 3 КАДРА

При переходе в режим проигрывания, выводится список фото и видеофайлов, между которыми можно перемещаться с помощью соответствующих клавиш. Кнопка меню в этом случае действует как контекстное меню текущего файла, предлагая на выбор опции «Нет», «Удалить» и «Все».

Кнопка выбора выбирает конкретный файл и запускает его просмотр. В этом режиме кнопка меню предлагает выбор из следующих действий: удаление файла, копирование файла во внутреннюю память, выбор текущей памяти (внутренняя или SD-карта).

Оригинальные файлы

Все фрагменты видеозаписей имеют фиксированную длину 2 минуты (если протяженность оригинала не ограничена еще меньшей длительностью), вырезаются из оригинальных файлов с помощью программ SolveigMM Video Splitter или XviD4PSP 6 и сохраняются в том же типе контейнера, без перекодирования видео и аудио.

Редакция не несет ответственности за воспроизводимость данных фрагментов на ваших компьютерах, т. к. это зависит от присутствия необходимых кодеков в операционной системе. На компьютере с ОС Microsoft Windows 7 x64 Ultimate SP1 с установленными K-Lite Codec Pack Basic + MPC-HC или VLC media player, все ролики воспроизводятся нормально.

Вся информация о характеристиках видео и аудио получена с помощью программы MediaInfo.

Файл	Условия	Характеристики	Размер
видео №1	день	1920×1080@30	196 МБ
видео №2	ночь	1920×1080@30	194 МБ

Файл	Условия	Разрешение
фото №1	день	1920×1080
фото №2	день	2304×1296
фото №3	ночь	1920×1080
фото №4	ночь	2304×1296

Видео
Профиль формата	Main@L4.2
CABAC	Yes
ReFrames	4 frames
GOP	M=1, N=8
Идентификатор кодека	avc1
Вид битрейта	Variable
Аудио
Формат	AAC
Идентификатор кодека	40
Каналы	2
Вид битрейта	Constant
Битрейт	128 Kbps
Частота	48 KHz
Общий битрейт
1920×1080@30	13.7 Mbps

Выводы

Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов, как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.

Интересный видеорегистратор, вызывающий противоречивые чувства, хотя большинство из них в нашем случае оказались положительными.

Над его эргономикой явно думали, равно как и над организацией меню, и над прочими подобными вещами, чем не всегда отличаются наши китайские друзья, и каковое свойство частенько перенимают у них отечественные компании, заказывающие производство своих устройств в Поднебесной. То есть «лица необщим выраженьем» первый же попавший к нам в руки Каркам явно отличается.

С другой стороны — на то оно и необщее, чтобы нравится отнюдь не всем. Мы сами не сразу оценили преимущества предложенной питерскими инженерами схемы управления, и первую половину недели вполне ощутимо тосковали про простому привычному 4-позиционному джойстику с кнопкой выбора в центре. Потом — да, разобрались, привыкли, оценили — но некоторые могут до этой степени просветления и не дойти.

Опять-таки: крепление. Оно действительно хорошо продумано и содержит множество приятных фишек, но понимаешь это отнюдь не сразу. А на первый взгляд — ну, крепление и крепление, примерно такое же, как у всех остальных. Функция резервного копирования в собственную память видеорегистратора вызывает однозначное одобрение на уровне идеи, но некоторые огрехи реализации тоже лежат на виду.

В общем, мы осознаем, что цена для бюджетной модели смотрится завышенной, по качеству записи прибор полностью соответствует понятию «бюджетного», а оригинальные инженерные решения и эргономику оценят не все. Поэтому рекомендовать к покупке не станем — порекомендуем при возможности присмотреться. Может вас, как и нас, что-то «зацепит». А может и нет.
