Как протестировать объектив перед покупкой: алгоритм действий

Как протестировать объектив перед покупкой? Таким вопросом задаются те, кому важна техническая сторона фотографии и это не обязательно профи! Фотолюбителю, купившему цифровую зеркалку для «творчества» и освоившему китовый объектив, уже хочется большего: более «светлые» линзы (с большей светосилой), более резкие, с хорошим «рисунком» и т. п. И конечно же приобретенная оптика должна соответствовать своей цене!

Но, как показывает практика, качество объективов может сильно варьироваться от экземпляра к экземпляру. При этом «цифра» более требовательна к оптике чем пленка. Возникает вопрос: как выбрать лучший экземпляр, без бэк-фокуса, резкий, без «мыльных» краев?

С другой стороны начинающему фотографу не всегда по карману покупка нового объектива — как альтернатива поход в комиссионный магазин. На что обратить внимание при проверке б/у оптики? Попробуем разобраться в этих вопросах.

1. Внешний вид

Начинаем проверку с внешнего осмотра (в первую очередь актуально при покупке б/у объектива).

1.1. Потертости и царапины

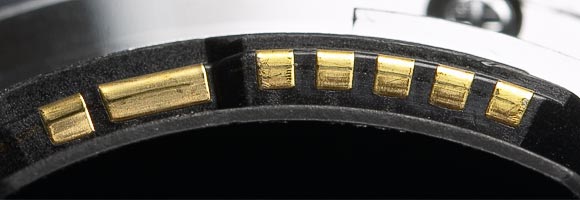

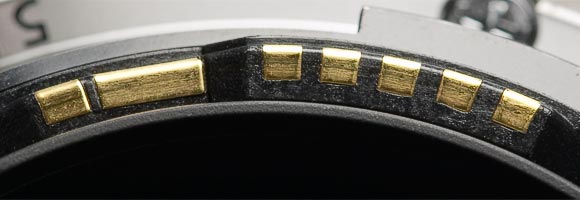

Если на клеммах есть царапины, значит объектив уже одевали на камеру. По величине царапин можно косвенно судить о том, как часто линза использовалась.

Однако даже чистые клеммы еще ни о чем не говорят, ведь объектив могли никогда не снимать с камеры (если он, например, единственный). Поэтому смотрим дальше: по потертостям и царапинам на кольцах зумирования и байонете также можно судить о «свежести» объектива.

1.2. Следы удара (падения)

Выясняем: не роняли ли объектив? Проверяем, есть ли на корпусе следы падения: вмятины на металлических частях, трещины на пластмассовых и т. п. Падение может привести к смещению оптических элементов, что сделает объектив не годным. Если объектив слегка потрясти, то эти самые элементы (линзы) не должны цокать. В некоторых моделях допускается небольшое «пластиково-металлическое» громыхание, которое обычно издает привод авто-фокуса.

1.3. Был ли в ремонте?

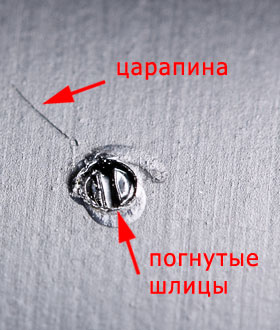

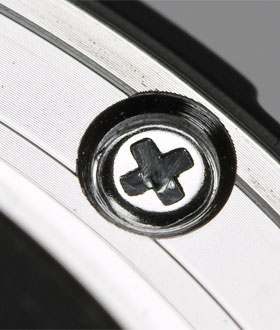

Царапины на винтах могут свидетельствовать о том, что объектив разбирался (был в ремонте). Ремонт в специализированном сервисе не так страшен, хуже, если в оптике ковырялись дилетанты. Осмотрите винты — сорванные и погнутые шлицы говорят о неквалифицированном ремонте.

2. Состояние стекол

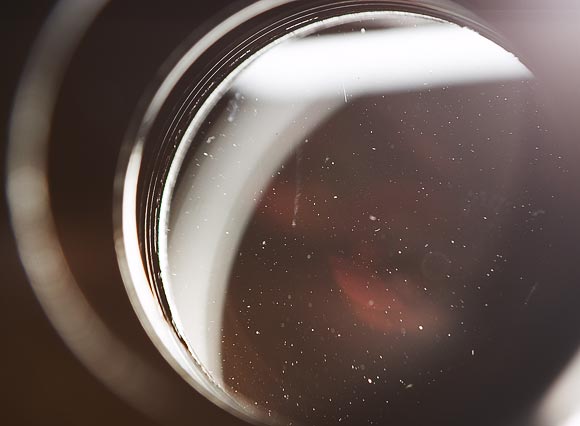

Осмотрите стекла на наличие царапин и сколов. Если поднести объектив поближе к лампе (практически вплотную), то можно увидеть внутри пыль, ворсинки, пузырьки и т. п. Чтобы лучше рассмотреть все это «добро», расположите объектив под углом к свету, чтобы за ним образовался темный фон.

Обычно небольшое количество пыли и крохотных пузырьков допустимо. Мне не удалось найти допуски для Canon, Nikon и другой импортной оптики, но вот, что написано в инструкции для отечественного «зенитовского» объектива Юпитер-21М: «на поверхности оптических деталей государственными стандартами допускается наличие следующих незначительных дефектов: царапин шириной не более 0,02 мм на каждой поверхности линзы и суммарной длиной не более двух световых диаметров, точек диаметром до 0,3 мм в количестве не более 5 штук, небольшое количество пылинок и ворсинок ваты длиной не более 3 мм и числом не более двух на весь объектив».

На практике наличие царапин и пузырьков на передней линзе практически не влияет на качество изображения, но может оказывать психологическое воздействие, особенно при покупке дорогостоящей оптики. А вот царапины и пузырьки на задней линзе — это плохо! Тут правильно простое — чем дефекты ближе к матрице, тем большее влияние они оказывают на изображение!

Примечание: если вы внутри оптического блока заметили пыль, то расстраиваться не стоит. Так или иначе она появляется в любом объективе… со временем, даже если это хорошо прорезиненная оптика высокого класса.

3. Механика

Кольца зумирования и фокусировки должны вращаться плавно, без скрипа и заедания, но и не слишком свободно, чтобы фокусировка не сбивалась. Выдвинув «хобот» (выдвигающуюся часть) объектива до упора следует слегка покачать его — чем меньше люфт, тем лучше.

Если объектив направить вертикально вверх/вниз, то двигающийся оптический блок не должен смещаться из выбранного положения (зумирования/фокусировки) под действием силы тяжести (в некоторых моделях телезумов для предотвращения этого делают специальный фиксатор).

Обратите внимание на байонет — установленный объектив должен жестко сидеть на камере (не должно быть сильных люфтов).

4. Работа электроники

• работу автофокуса в автоматическом (AF) и ручном (MF) режиме (подтверждение фокусировки);
• работу диафрагмы — воспользуйтесь кнопкой предварительного просмотра глубины резкости (DOF Preview);
• работу вспышки — для тех объективов, которые сообщают дистанцию фокусировки и камера умеет это использовать. Речь идет о системе E-TTL II: объект съемки должен быть одинаково освещен вспышкой на разных расстояниях.

Объектив лучше проверять на той камере, на которой он будет использоваться. Бывает, что объектив не состыковывается с «тушкой» и тогда при включении фотоаппарата выдается ошибка (такое, например, было замечено с объективом EF 50/1.8 на 300D).

5. Тесты

Самый лучший тест для объектива — это его использование по назначению с последующим просмотром отснятого материала. То есть если вы планируете снимать «пейзаж», то нужно выйти на улицу и сделать снимок, чтобы в кадр попало много мелких деталей. Потом на компьютере просмотреть отснятое на предмет мыла, хроматических аберраций, дисторсии и т. п. Если объектив нужен для «портрета», то навестись, например, на глаза или лицо, а затем по снимкам оценить точность фокусировки, резкость, боке и так далее в таком духе.

Если же такой возможности нет, то можно попросить в магазине выделить немного места для следующих простых тестов.

5.1. Проверка объектива на бэк-фокус (фронт-фокус)

Понятие бэк-фокус (back-focus, от англ. «back» — задний) означает, что при наведении на точку фокусировки объектив промахнулся назад — глубина резкости (ГРИП) сместилась назад. При фронт-фокусе (front-focus, от англ. «front» — передний) соответственно промах произошел вперед, ГРИП сместилась вперед.

Для тестирования объектива на бэк-фокус используем специальную шкалу с мишенью. Ее несложно изготовить своими руками: распечатать на лазерном принтере, наклеить на плотный картон и сделать прорези для устойчивости. Скачать шкалу можно здесь (разрешение 300 dpi, размер 24×15 см).

Шкала с мишенью для тестирования автофокуса

Отгибаем уголок примерно на 45° и устанавливаем шкалу на стол. Для удобства под мишень можно поставить распорку в виде квадрата со стороной 46 мм (его можно вырезать из картона, он как раз будет соответствовать углу 45°).

Камера на столе или на штативе. Устанавливаем баланс белого (WB) по листу бумаги, покадровый режим автофокусировки (One-Shot). Для теста подойдет режим приоритета диафрагмы (Av) с экспокоррекцией (обычно EV +1,3 … +1,5). Снимки делаем на максимально открытой диафрагме (если объектив «мягок», то можно прикрыть диафрагму: например, для полтинника вместо 1,4 использовать 2,8). Если на объективе есть стабилизатор изображения (IS), то отключаем его. Выбираем в фотоаппарате центральную точку фокусировки и направляем камеру так, чтобы плоскость фокусировочной мишени была перпендикулярна оптической оси объектива.

Дистанция до мишени должна быть выбрана таким образом, чтобы в кадр попали деления шкалы — по ним оцениваем точность работы автофокуса. Фокусировочная метка в видоискателе не должна выходить за пределы мишени с некоторым запасом. Запас по размеру должен быть такой, как и сама метка. Дело в том, что фактически блоки сенсоров автофокуса несколько больше чем обозначены меткой в видоискателе (информация для камер Canon и Nikon, для других камер данных нет). Если более контрастная деталь окажется за пределами метки (на рис. обозначено красным цветом), но в пределах зоны сенсора (обозначено зеленым цветом), то камера сфокусируется по этой контрастной детали. Это источник многих жалоб на бэк/фронт-фокус, хотя на самом деле автофокус срабатывает правильно.

Вначале тестируем режим автофокуса (переключатель в положении AF). Сбиваем фокусировку в одну сторону, затем наводимся на мишень, делаем снимок. Сбиваем фокусировку в другую сторону, наводимся, делаем снимок. Для достоверности измерений эксперимент повторяем несколько раз (10-ти снимков обычно достаточно). Переключаем объектив в ручной режим (MF) — сбиваем фокусировку и теперь уже крутим фокусировочное кольцо вручную до подтверждения фокусировки, делаем снимок.

Просматривать результаты лучше на мониторе компьютера (а не на экране камеры). При этом следует иметь в виду, что на точность работы автофокуса имеются определенные допуски. Для камер Canon типа 10D, 300D, 350D фокусировка осуществляется в пределах глубины резко изображаемого пространства (ГРИП). Камеры типа 1D, 1Ds, 20D, 30D, 400D, 5D имеют более точную систему фокусировки — она задействуется, если на тушку поставили объектив с диафрагмой f/2.8 или светлее (речь идет о вертикальной чувствительности крестового датчика). Для «единичек» (1Dxx) допуск в три раза точнее (меньше) и составляет 1/3 ГРИП. Для 20D, 5D (30D, 400D) в два раза точнее — в пределах 1/2 ГРИП.

При вычислении ГРИП допустимый кружок нерезкости принимается равным 0,035 мм для формата 24×36 мм (1Ds, 5D), что составляет приблизительно 1/1000-1/1500 диагонали кадра при формате отпечатка 5×7 дюймов и расстоянии обзора 25-30 см. На резкость изображения влияет коэффициент увеличения изображения. Соответственно для кропнутых матриц допустимый кружок рассеяния будет меньше, чем для полного кадра в виду того, что для получения отпечатка того же размера, изображение придется увеличивать сильнее (пропорционально кропу). Итак, для кропа 1,3x (1D Mark II, 1D Mark III) допустимый кружок нерезкости будет 0,027 мм, а для кропа 1,6x (30D, 400D) — 0,022 мм. Информация о точности работы автофокуса и допустимом кружке нерезкости взята из книги «EF Lens Work III. Глаза EOS», документации к камерам EOS, а также из публикаций Боба Аткинса (Bob Atkins — известный журналист и апологет фотоаппаратов от фирмы Canon) и Чака Уэстфолла (Chuck Westfall — глава отдела технической информации Canon). Для удобства вычисления ГРИП можно воспользоваться специальной программой.

Если объектив не «попал» в точку, то следует посмотреть, насколько сильно смещена ГРИП и как часто объектив «промахивается» (сделать серию снимков). В соответствии с указанными выше допусками небольшой «промах» может считаться в пределах нормы, как, например, получилось для 100-милиметрового макрика на приведенной ниже фотографии (фронт-фокус в пределах ГРИП). Несмотря на то, что формально Canon не считает это ошибкой, на практике может получиться неприятный результат, например, при съемке человека в полный рост. На таком расстоянии (порядка 7-10 м) навести резкость вручную практически невозможно, а из-за небольшого фронт-фокуса максимальная резкость смещается на передний план, при этом объект съемки оказывается достаточно «мягким».

Если точка фокусировки систематически вылетает за допустимое значение (1 … 1/3 ГРИП в зависимости от точности датчика), то налицо бэк/фронт-фокус. Промахиваться может не только объектив, но и камера. Поэтому, если автофокус «мажет» с разными объективами, есть повод задуматься о юстировке «боди».

5.2. Оцениваем оптические характеристики

После того как удостоверились в отсутствии бэк-фокуса настало время проверить оптические характеристики: резкость и ее равномерность по полю кадра, а также оценить дисторсию и виньетирование. Для этого понадобится специальная мира распечатанная на лазерном принтере — скачать ее можно здесь (600 dpi, 27×18 см). В крайнем случае подойдет равномерно заполненный мелким текстом газетный лист.

Закрепляем миру на стене. Желательно добиться ее равномерного освещения. Камера на штативе, нацелена в центр мишени. Как и в предыдущем тесте устанавливаем баланс белого (WB), покадровый режим автофокусировки (One-Shot), отключаем стабилизатор изображения (если есть). Дистанция до мишени должна быть такой, чтобы мира целиком занимала поле кадра, для очень широкого угла можно расположить рядом несколько листов. При этом важно, чтобы плоскость миры была перпендикулярна оптической оси объектива.

Для тестов подойдет режим Av (приоритет диафрагмы) с положительной экспокоррекцией (EV +1,6 … +2). Чтобы избежать сотрясения камеры лучше использовать автоспуск или дистанционный пульт, если камера позволяет, то включить предварительный подъем зеркала.

Делаем серию снимков на различных значениях диафрагмы — от максимально открытой до f/16. Такой тест позволит не только оценить равномерность резкости по всему полю кадра, но и определить при каком относительном отверстии можно получить наиболее четкую картинку. На полностью открытой диафрагме объектив «мылит» сильнее (аберрации наиболее ярко выражены). По мере уменьшения относительного отверстия аберрации уменьшаются. Примерно начиная с диафрагмы f/11-f/13 происходит плавное падение контраста из-за дифракционных эффектов — идеальная «точка» размывается в дифракционное пятнышко. Размер этого пятнышка становится соизмерим с пикселем матрицы (6-7 мкм для формата APS-C, см. также статью «Из жизни пчел или о макросъемке на природе и глубине резкости»). Поэтому дальнейшее уменьшение относительного отверстия (f/16 и более) обычно не целесообразно («дифракционное размыливание» изображения хорошо заметно на диафрагме f/22 — см. рис. 9).

Источник

Как калибровать объектив. Легко и просто

Самое неприятное после долгого съемочного дня — это увидеть размытые фотографии. Возможно, вам нужно откалибровать камеру, чтобы объектив мог правильно фокусироваться на объекте?

Разберемся, как работает автофокусировка в зеркалках. В механизме DSLR есть как минимум 2 отдельных датчика: один для изображения, а второй для автофокусировки. Есть также зеркала, которые направляют свет либо на глаз, либо на датчик изображения. По умолчанию зеркала включены. Часть падающего света попадает на вторичный датчик, а остальная часть проходит через видоискатель к глазам.

Когда вы наполовину нажимаете кнопку спуска затвора для автофокусировки, вторичный датчик интерпретирует свет и дает команду объективу сфокусироваться определенным образом. Он использует технологию, называемую определением фазы. Важно, что этот процесс не проверяет, действительно ли результирующий сдвиг помещает объект в фокус, потому что не может этого сделать, исходя из инженерной конструкции.

Затем, когда вы выполняете снимок, зеркала поднимаются, и весь свет попадает на первичный датчик (датчик изображения).

Вот рисунок, который показывает упрощенную схему внутренней части зеркальной камеры.

Проблема возникает, когда два датчика не совмещены. В этом случае то, что находилось в фокусе датчика автофокусировки, не будет сфокусировано на датчике изображения. Фотография покажет смещение фокуса: она будет размыта там, где должна была быть резкой.

Учтите, что это нужно делать только в зеркалках. Беззеркальные камеры перекрестно проверяют фокус в конце процесса фокусировки, поэтому они не подвержены проблемам смещения. Тем не менее некоторые беззеркальные камеры предлагают калибровку: это делается для ускорения автофокусировки с адаптированными объективами в камерах Sony и Nikon.

Когда следует выполнить калибровку?

Photo by Lukas Hartmann

Если вы замечаете постоянные проблемы с неправильной фокусировкой на своей камере, с определенным объективом или всеми объективами, вам следует проверить, правильно ли они откалиброваны. Особенно это понадобится, если вы используете старые объективы с новыми корпусами фотоаппаратов или наоборот. Разумеется, надо проверить объектив и камеру, если вы их роняли — некоторые детали могли сместиться при ударе. Также вам может потребоваться повторная калибровка объектива при покупке новой камеры.

Однажды выполнив калибровку объектива, повторять ее, как правило, больше не требуется. Ваша камера запоминает настройки любого конкретного объектива.

Кроме калибратора, вам не нужны специальные инструменты для калибровки.

Пошаговый процесс калибровки

• Используйте оптический видоискатель.

Сфокусируйтесь с помощью видоискателя, а не с помощью Live View. Фокусировка в режиме Live View всегда дает четкие результаты, если объект устойчив, поскольку для фокусировки используется датчик изображения, а не специальный датчик автофокусировки.

• Настройте свой калибратор.

Тут вам понадобится таблица калибровки объектива или складная карта для калибровки автофокуса. Если у вас нет инструмента для калибровки фокуса, вы также можете использовать для этого обычную линейку. Единственным недостатком является то, что она не будет настолько точной.

• Калибровка с помощью обычного калибратора.

Чтобы начать калибровку объектива, установите камеру на штатив или плоскую поверхность. Убедитесь, что камера и линейка выровнены. Они должны быть точно перпендикулярны и на одной высоте. Затем поместите карту калибровки на ровную поверхность в нескольких сантиметрах от объектива. Коррекция универсальна для всех расстояний. После этого установите объектив на самую широкую диафрагму, чтобы получить минимальную глубину резкости. Так будет легче определить, точно ли фокусируется ваш объектив.

Используя видоискатель, автофокусируйтесь на перекрестии в центре линейки и сделайте снимок. Это будет ваша центральная точка фокусировки.

Положите белый планшет на низкий столик или на пол. Нарисуйте карандашом с помощью линейки горизонтальную линию посередине, длиной 2-5 дюймов. Выберите число в середине линейки и совместите его с линией, например, отметку 15 см. Помните, что линейка должна быть вертикальной, а линия — горизонтальной. Нарисованная линия также должна точно совпадать с отметкой 15 см на линейке. Камеру на штативе направьте вниз в сторону планшета. Настройте камеру на приоритет диафрагмы и выберите самую широкую диафрагму. Используйте автофокус и нацельтесь через видоискатель на середину линии на планшете. Как только вы поймаете фокус, сделайте снимок.

Концепция этого метода такая же, как и при использовании обычного калибратора. Если отметки 13 или 14 см резче, чем 15 см, у вас проблемы с задней фокусировкой. Если 16 или 17 резче, чем 15, то проблемы с фронтальной фокусировкой.

Чтобы убедиться в точности фокусировки, снимки удобно проверять на компьютере на большом экране. Можно подключить и привязать камеру к ПК во время этого процесса. Так вы сможете делать снимки удаленно и просматривать их прямо на экране.

1. Убедитесь, что ваша модель камеры поддерживается в Lightroom.
2. Подключите камеру к компьютеру через USB-кабель.
3. В Lightroom выберите File> Tethered Capture.

Как только Lightroom распознает вашу камеру, можно фотографировать. Вы можете либо нажать кнопку спуска затвора на своем устройстве, либо нажать кнопку виртуального затвора в Lightroom. После того как вы сделаете фотографию, она появится в Lightroom.

Если фокусировка точная, «0» в таблице калибровки объектива должен быть самой резкой точкой на изображении. Другие числа должны стать более размытыми по мере удаления от «0».

Если любое число более 0 резче, значит, ваш объектив делает заднюю фокусировку. Если любое число менее 0 резче, у вас проблема с передним фокусом.

В любом случае вам нужно откорректировать объектив для четкого фокуса с помощью параметров микрорегулировки автофокуса на корпусе камеры, пока не получите наиболее резкое изображение при отметке «0» на линейке.

• Настройки: зеркалка Nikon

На камерах Nikon ищите в меню пункт «Точная настройка АФ». Тут вы найдете несколько настраиваемых параметров. Убедитесь, что точная настройка автофокуса включена. Здесь вы хотите изменить только «Сохраненное значение».

Камера будет запоминать изменения каждый раз, когда вы устанавливаете объектив на камеру. Таким образом, вам нужно использовать калибровку фокусного объектива только один раз для каждого объектива.

• Настройки: зеркалка Canon

Для фотоаппаратов Canon в меню прокрутите до области «Функции», затем выберите «Настройки автофокуса». Убедитесь, что вы включили автофокусировку AF Micro.

Используйте параметр «Настроить по значениям объектива» для корректировки и точной настройки фокусировки. На этом калибровка автофокуса завершена.

Это нужно сделать для каждого объектива.

Можно ли откалибровать объектив с помощью программного обеспечения?

Если вы хотите обеспечить точность калибровки, попробуйте использовать специальное программное обеспечение, такое как Reikan FoCal Pro. Вместо того чтобы просто наблюдать за вашими настройками, эта программа проверяет правильность установленных параметров.

FoCal поставляется с калибратором, который можно наклеить на стену. После загрузки программы вы можете привязать к ней камеру, и программа проинструктирует вас, где точно расположить устройство перед калибратором.

Выберите полностью автоматическую калибровку с помощью User Assist. После этого программа начнет фотографировать без вашего участия. Если вам потребуется настроить параметры, вы услышите голосовую подсказку о том, какие значения использовать.

Далее вам нужно будет перейти в настройки автофокуса камеры и самостоятельно изменить значения калибровки. С компьютера это сделать нельзя, только через меню камеры.

Заключение

Калибровка должна быть одним из приоритетов фотографа, особенно если вы занимаетесь фотографией профессионально. Возьмите за привычку настраивать автофокус. Знание того, что ваш объектив обеспечивает четкое изображение, придаст уверенности в том, что работа будет сделана хорошо.
