Как настроить краскопульт для покраски (фото и видео руководство)
Регуляторы и их назначение
Для успешной калибровки любого устройства, следует знать, какие элементы его конструкции отвечают за изменение рабочих показателей. От четкого понимания назначения и принципа действия данных элементов, напрямую зависит эффективность настройки конфигурации инструмента. К счастью, регулировка краскопульта, не представляет большой сложности и сводиться к вращению 2х-3х вентилей (в зависимости от модели), о которых мы расскажем далее.
Регулятор размера факела
Винтовой элемент, изменяющий положение стержня с конусообразным наконечником, напоминающий толстое шило. Регулирует напор воздуха идущий в голову инструмента, путем приближения или отдаления стержня от пропускного отверстия. Чем дальше от сопла располагается наконечник, тем более сильный напор воздуха попадает в голову, создавая факел больших размеров. Приближение стержня, наоборот, ограничивает поток, уменьшая его влияние на формирование факела. Максимальный размер факела, представляет собой вытянутый овал, а минимальный, превращает его в точку.
Подача материала
Перетекание краски из бачка в сопло перекрывает специальная игла, чей конусообразный наконечник, плотно прилегает к внутренним стенкам сопла. При полном нажатии на курок, игла слегка отодвигается, позволяя материалу попасть на голову краскопульта и разбиться на миллионы мельчайших капелек под напором воздушного потока. Винт подачи материала регулирует расстояние, на которое будет отодвигаться игла. Минимальная подача краски, означает, что зазор между конусом и стенками сопла очень мал и не способен пропустить большое количество смеси. Максимальное значение регулировки, наоборот, говорит о том, что игла отодвигается на большое расстояние, полностью открывая выход на воздушную голову.
Подача воздуха
Основополагающая настройка оптимального значения входного давления, необходимого для правильной работы инструмента. Не смотря на всю важность, не все модели оснащаются встроенным винтом, вынуждая владельцев прибегать к использованию сторонних редукторов (манометров с регуляторами). Благо, все больше современных краскопультов, имеют возможность изменения подачи воздуха, без необходимости подключения сторонних устройств. В отличии от настроек факела или подачи материала, которые можно регулировать исходя из своих потребностей, объем подаваемого воздуха должен иметь единое значение, указанное производителем в технической документации. Уменьшение или превышение оптимального порога, исказит форму факела, сделав его непригодным для профессиональной работы.
Настройка давления на входе
Уровень давления воздушного потока оказывает непосредственное влияние на форму факела, где его превышение деформирует пятно в гантель-образную восьмерку, а недобор гарантирует скопление краски в центре, но с уменьшенной на 60% площадью покрытия. От значения данного параметра, зависит качество и равномерность распыления материала инструментом. Многие новички, не понимая, как настроить краскопульт, начинают покраску сразу после подключения к компрессору, чем нередко доставляют себе серьезные неудобства. Существует несколько способов установки оптимальной подачи воздуха, применяемых к разным жизненным ситуациям.
Точное значение давления, требуемого Вашему инструменту для правильной работы, можно найти в технической документации. Число с приставкой «bar» или «атм», часто указывают на упаковках инструмента, а иногда, даже на корпусе пистолета.
Настройка с манометром
Самый точный и рекомендуемый способ настройки входного давления краскопульта. Требует наличия цифрового или стрелочного манометра, подключенного между шлангом и рукояткой пистолета. Некоторые современные модели оснащены встроенным электронным манометром и подключения дополнительного оборудования не требуют. Для большинства же инструментов, особенно бюджетного класса, данным измерительным прибором обзавестись стоит. Выполнить настройку подаваемого воздуха, можно достаточно просто, следуя простым шагам представленной ниже инструкции.
Настройка без манометра на краскопульте
Менее точный, но просчитываемый способ установки оптимального входного давления для работы устройства. Если среди пульверизаторов, всего 15% моделей комплектуют встроенным или съемным манометром, то наличие этого важного элемента у компрессора обязательно в 100% случаев. Именно исходя из показателей выходного давления ресивера компрессора, можно определить, сколько атмосфер будет на выходе из воздушного шланга (или входе в краскопульт).
Вычисления снижения давления основывается на простейшей формуле “давление на манометре компрессора, минус теряемое в шланге и фильтре, равно входное давление для краскопульта”. К примеру: напор воздуха на выходе из компрессора составляет 3 атмосферы и проходит через 15-ти-метровый воздушный шланг, диаметром в 9 мм и водоотделитель. Как можно увидеть в приведенной ниже таблице, шланг таких размеров, снизит давление на 0.6 атмосферы, а водоотделитель на 0.3. Вычитаем эти данные из первоначального давления (3 атм) и определяем объем воздуха, получаемого краскопультом (1.9 атм).
Чистые воздушные фильтры, снижают в среднем 0.3 – 0.5 атм. В забитых давление падает гораздо сильнее.
Этапы процесса настройки:
- Устанавливаем на максимум размер факела, и открываем на полную подачу воздуха (если предусмотрена на устройстве).
- Выполняем расчет примерного снижения давления, исходя из имеющихся элементов. 15 м воздушного шланга (9 мм) и чистого фильтра. Давление упадет порядка 1 атм и (к примеру) для подключения краскопульта SATA JET 4000 B RP (2.0-2.2), потребуется подкрутить вентиль компрессора до значения 3.0 – 3.2 атмосферы.
- Если полученное ориентировочное давление будет искажать форму факела, его можно слегка снизить или повысить, проведя несколько тестовых распылов.
Если требуемое давление неизвестно
Размер факела и подача материала
Регулировка подачи материала, изменяет количество краски, которое будет поступать на воздушную голову при нажатии курка. Увеличение или уменьшение параметра, повлияет лишь на насыщенность факела и толщину нанесенного слоя. Позволяет сэкономить ЛМК в ситуациях, когда достаточно тонкого распыления. Оптимальное соотношение подачи краски к размеру факела, достигается установкой обеих этих настроек на максимум.
В 95% случаев, владельцы краскопультов устанавливают подачу материала на максимум. Это обусловлено повышенной эффективностью работы, и уменьшением износа сопла и иглы.
Размер факела влияет не только на площадь распыления, но и на качество слоя, а также общую эффективность работы. В основном, данный параметр выставляют на максимум, что позволяет быстро покрывать большие области, делая при этом меньше проходов. В связи с уменьшением проходов, уменьшается количество нахлёстов краски и повышается общая однородность слоя. Уменьшать размер факела, рекомендуется при локальной покраске, когда обрабатываемая поверхность имеет небольшие размеры и не позволяет распылять ЛКМ по большой площади.
Регулируя размер факела, подгоняйте под него и подачу краски. В противном случае, при нанесении, могут образовываться серьезные подтеки из-за избытка материала.
Выбор сопла
Настройка оптимальной работы краскопульта не основывается на одних только регуляторах. Немаловажной частью данного процесса, является выбор правильного сопла, способного пропускать через себя материалы определенной вязкости. Чем больше диаметр центрального отверстия сопла, тем более густую смесь через него можно подавать. Если Вы хотите разобраться, как настроить пулевизатор для покраски высокого качества, уделять внимание данной детали определенно стоит.
Определить, какой размер дюзы необходим для распыления лакокрасочного материала, можно из информации, указанной на его емкости. Практически каждый, более-менее крупный производитель ЛКМ, указывает требуемый диаметр сопла в миллиметрах с десятыми долями (1.4, 1.5, 2.0, 3.0 и т.д.). Среди самых распространенных типов покрытия, распыляемого краскопультом, можно выделить:
- «Металлик» и другие базовые эмали – 1.4 мм
- Грунты -1.4 мм
- Бесцветные лаки – 1.5 мм
- Эпоксидные грунты – 1.8 мм
- Жидкие шпаклевки – 2.5 мм
Размеры отверстия дюзы, влияют на объем распыления и толщину получаемого слоя. Если диаметр отверстия меньше требуемого, ЛКМ будет поступать с трудом и скорость покраски значительно упадет. Когда сопло, наоборот, превышает требуемые размеры, краска подается в обильных количествах, образуя подтеки или заставляя ускорять темп работы (в таких ситуациях можно выйти из положения, подкрутив подачу материала).
Тестовое распыление
Отрегулировав свой краскопульт и подобрав оптимальное сопло, не спешите приступать к покраске требуемого объекта. Чтобы удостовериться в правильности настройки, проведите несколько тестовых распылов на бумаге, картоне или другой вертикальной поверхности, которую не жалко замарать. Провести данную процедуру необходимо, для оценки формы факела, равномерности нанесения и распределения материала по его площади. Наиболее важным тестом, считается проверка формы, и его мы рассмотрим первым.
Форма отпечатка факела краскопульта, в идеале, представляет собой вытянутый овал со слегка размытыми краями. Ширина может варьироваться в пределах 200-400 мм. Перенос краски должен быть равномерный по всей площади распыления и образовывать ровный отпечаток, без впадин и скосов.
При распылении, краскопульт требуется держать на определенном расстоянии: 10-15 см для HVLP, чуть дальше (15-20 см) для LVLP, и максимально далеко (20-25 см) для конвенциональных распылителей (HP). Открывать подачу краски, требуется не более чем на секунду.
Если факел Вашего краскопульта имеет вышеприведенные искажения, следует знать, что они вызваны неотрегулированным напором воздуха, забитостью или браком сопла. Гантелеобразная форма восьмерки говорит о повышенной подаче воздуха, исправляется понижением входного давления. Слишком большое скопление краски в центре, снижается путем подкручивания соответствующего регулировочного винта. При засорении или браке одного из отверстий воздушной головы, пятно факела принимает форму банана, устраняемого чисткой или заменой элемента.
Распределение краски по площади распыленного пятна влияет на равномерность слоя и проверяется достаточно просто. Для этого, поворачиваем воздушную голову на 90° (для горизонтального распыления), и нажимаем спусковой курок на 2-3 секунды, пока не пойдут подтеки. Если капли располагаются равномерно и имеют одинаковую длину, значит разброс молекул краски исправен и не требует дополнительной калибровки. Если подтеки преобладают в центре или с боков, следует отрегулировать подачу воздуха или материала.
Качество распыления представляет собой некий субъективный показатель эффективности пневматического краскопульта и определяется исходя из размера капель, перенесенных на объект. Величина частиц смеси может изменяться, увеличиваясь от низа к верху. Повышение входного давления, усиливает рассеивание краски и уменьшает величину слоя, делая его шероховатым и «сухим». Чтобы слой краскопульта не вызывал нареканий, используйте оптимальное рабочее давление.
Источник
Обзор на Краскораспылитель FUBAG BASIC G600/1.5 HP (110103)
Приветствую читателей моего обзора. Я недавно купил компрессор и для него приобрёл этот краскораспылитель. Это мой первый краскораспылитель и раньше я никогда не красил с помощью краскораспылителей. Поэтому для начала я решил купить самый простой, чтобы вообще попробовать его в деле и понять, смогу ли я им красить. Недолго думая, я заказал самую дешевую модель из линейки фирмы Fubag.
Продается он в картонной коробке белого цвета.

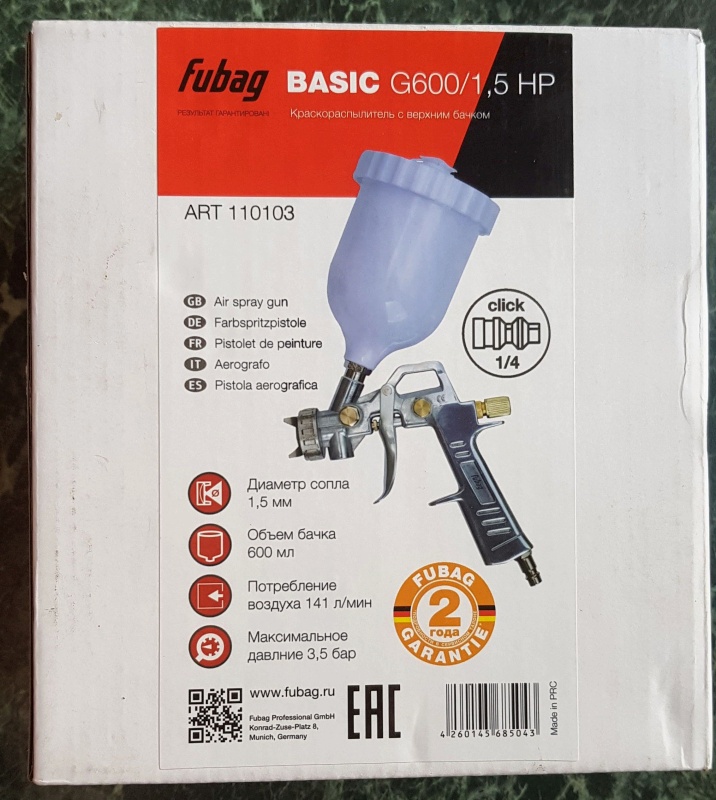

На коробке есть наклейка, на которой написаны все основные характеристики данной модели
Краскораспылитель с верхним бачком Fubag BASIC G600/1,5 HP, артикул 110103;
HP (High Pressure) – высокое давление.
Диаметр сопла 1,5 мм;
Объем бачка 600 мл;
Потребление воздуха 141 л/мин;
Максимальное давление 3,5 бар;
Гарантия 2 года;
Быстросъемное соединение 1/4.

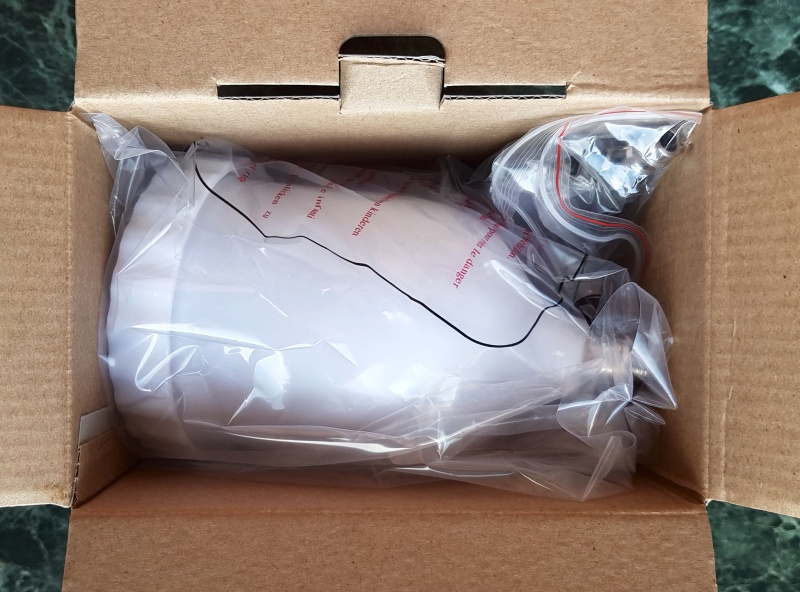

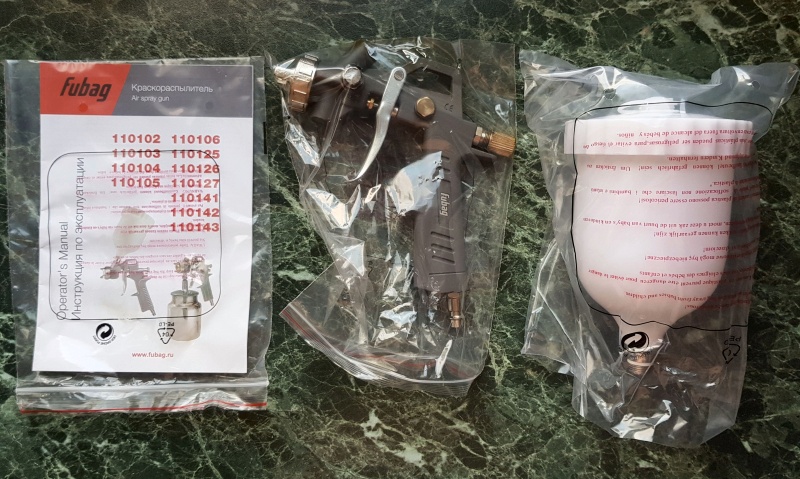

Внутри все аккуратно, все в пакетиках.
В комплект входит инструкция по эксплуатации, краскораспылитель и бачок для краскораспылителя.
Бачок сделан из хорошего пластика.
На нем нанесена шкала с делениями объема наливаемого материала. Крепится к краскораспылителю через металлический фитинг.

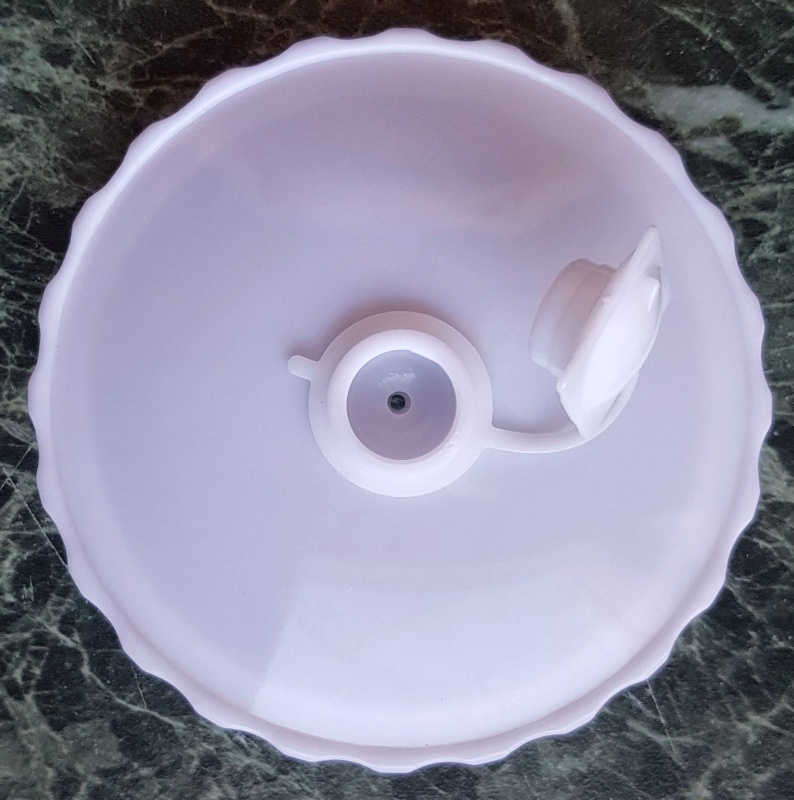

На крышке есть отверстие для поступления воздуха в бачок с краской, во время работы. Оно нужно для того чтобы внутри не создавалось разряжение по мере расходования краски в бачке.

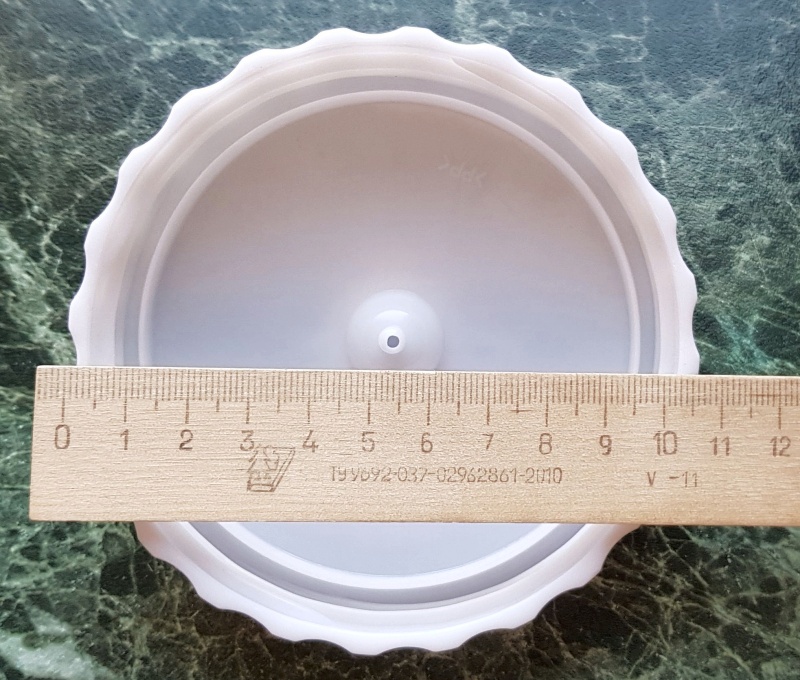

Диаметр бачка около 10 см.
Краскораспылитель сделан очень аккуратно. Левая сторона его основная, здесь есть название фирмы-изготовителя и основные регулировки.
С правой стороны ничего нет.
Фитинг соединения со шлангом подачи воздуха от компрессора сделан под быстросъемное соединение.

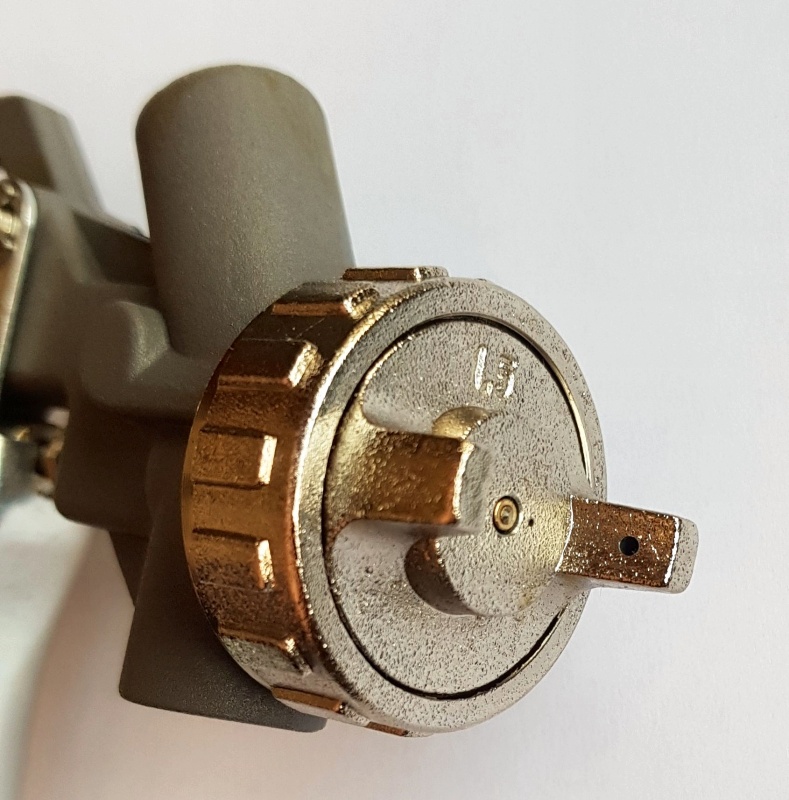

Воздушная головка имеет 4 отверстия для подачи воздуха. Два маленьких рядом с соплом и два на выступающей части.
Сопло для краски или как его еще называют — «дюза». Его грани сделаны под ключ, значит оно съемное, но я его пока не выкручивал.

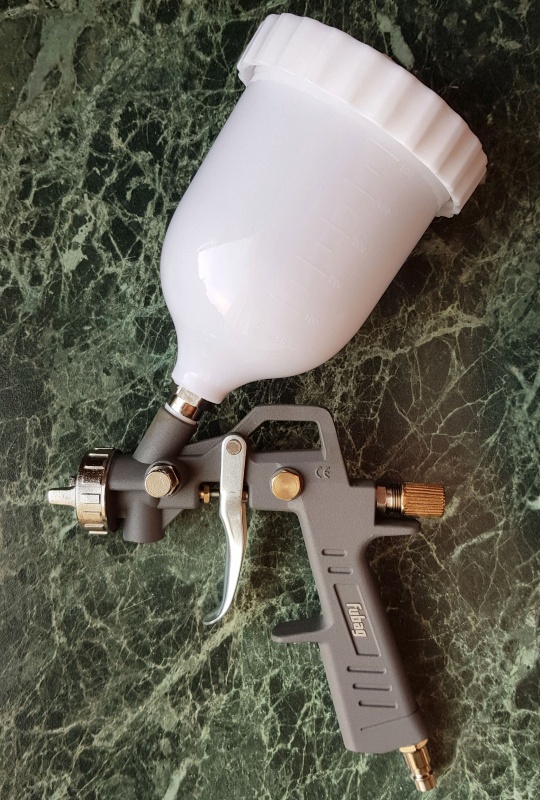

В собранном виде это выглядит так
Регулятор количества подаваемой краски расположен с противоположенной стороны от сопла.
Регулятор формы распыления факела расположен под бачком.

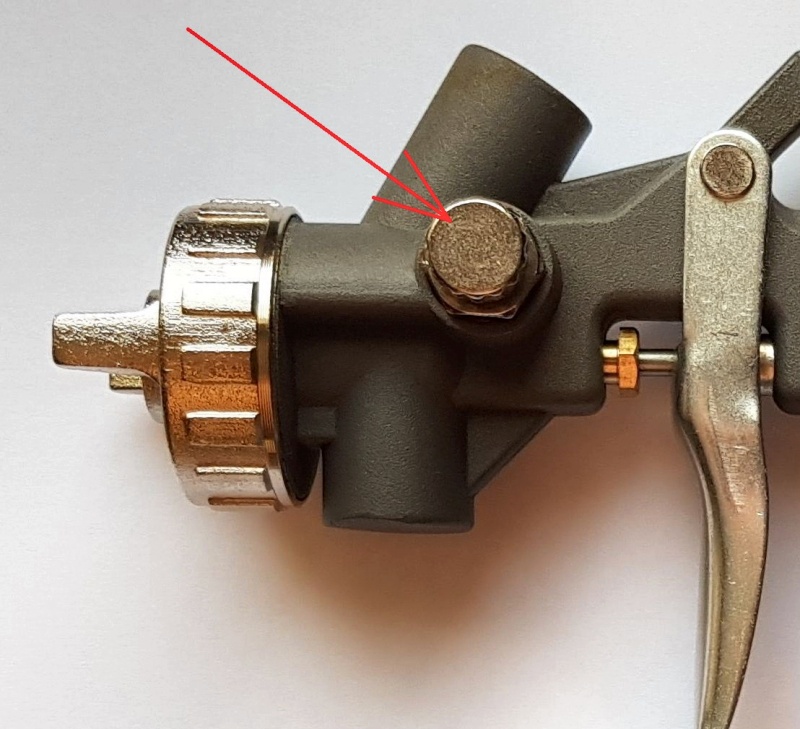

А на месте регулятора воздушного потока стоит заглушка.

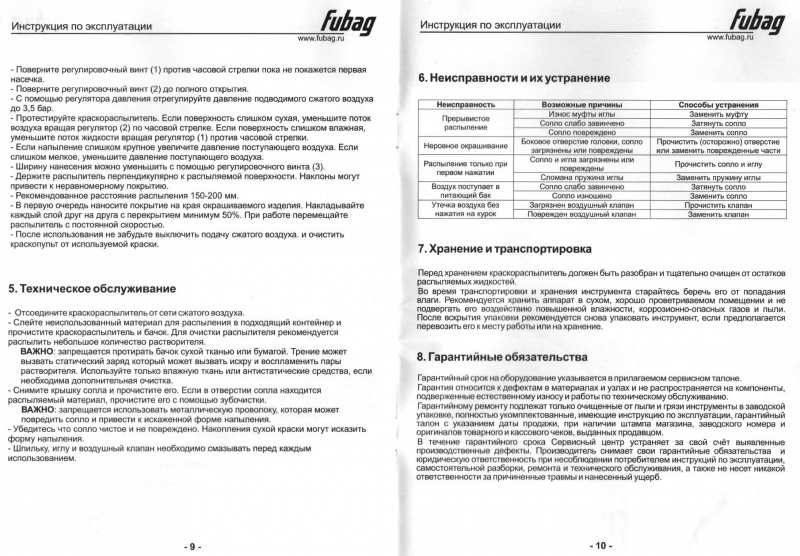

Ниже сканированная копия инструкции по эксплуатации.
Одной из основных характеристик краскораспылителя является его расход воздуха при рабочем давлении. В данной модели расход один из самых маленьких в линейке, всего 141 литр в минуту. Для нормальной работы краскораспылителя производительность компрессора должна быть в 1,4 больше. Получается, что для использования этого краскораспылителя достаточно компрессора с производительностью от 200 литров в минуту. Не стоит ждать от этой модели отличного качества покраски ровных и больших поверхностей, а вот для покраски заборов, лавочек и прочих конструкций он отлично подойдет.
