Как настроить объектную привязку

AutoCAD

Не удалось извлечь оглавление

Использование объектных привязок

Автор:

Объектные привязки позволяют задать точные расположения на объектах, когда отображаются соответствующие запросы для точек в пределах команды.

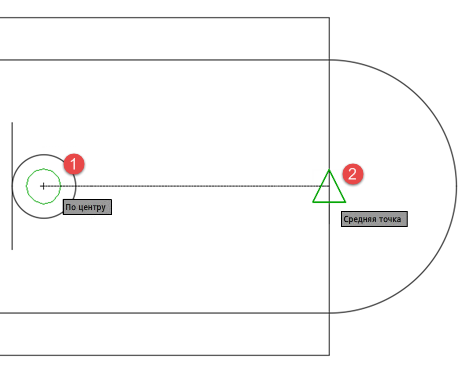

Например, с помощью объектных привязок можно построить отрезок от центра окружности до средней точки другого отрезка.

Объектную привязку можно включать во время любого запроса указания точек. По умолчанию при перемещении курсора над объектной привязкой на объекте отображаются маркер и подсказка. Эта функция называется AutoSnap ™ (Автопривязка). Она обеспечивает визуальное отображение текущего режима объектной привязки.

Задание объектной привязки

Чтобы задать объектную привязку в запросе для точки, можно сделать следующее:

• нажать клавишу Shift и щелкнуть правой кнопкой мыши для вывода контекстного меню объектной привязки;
• щелкнуть правой кнопкой мыши и выбрать объектную привязку в подменю «Отмена объектной привязки»;
• нажать кнопку объектной привязки на панели «Объектная привязка»;
• ввести имя объектной привязки.

Когда объектная привязка задается в запросе точки, то она действует только для указания следующей точки. Объектная привязка работает только при запросах на указание точек.

Использование текущего режима объектной привязки

Если есть необходимость использовать один или несколько режимов объектной привязки более одного раза, то можно установить эти режимы в качестве текущих, чтобы они сохранялись для всех последующих команд. Например, можно задать в качестве объектных привязок конечную, среднюю или центральную точку.

• В строке состояния нажмите кнопку «Объектная привязка» или клавишу F3, чтобы включить или отключить текущие режимы объектной привязки.

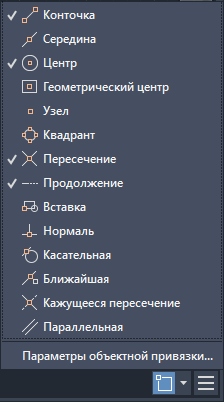

• В строке состояния щелкните стрелку вниз рядом с кнопкой «Объектная привязка» и щелкните объектные привязки, которые требуется сохранить.

найти

Источник

AutoCAD

Не удалось извлечь оглавление

Использование объектных привязок

Автор:

Объектные привязки позволяют задать точные расположения на объектах, когда отображаются соответствующие запросы для точек в пределах команды.

Например, с помощью объектных привязок можно построить отрезок от центра окружности до средней точки другого отрезка.

Объектную привязку можно включать во время любого запроса указания точек. По умолчанию при перемещении курсора над объектной привязкой на объекте отображаются маркер и подсказка. Эта функция называется AutoSnap ™ (Автопривязка). Она обеспечивает визуальное отображение текущего режима объектной привязки.

Задание объектной привязки

Чтобы задать объектную привязку в запросе для точки, можно сделать следующее:

• нажать клавишу Shift и щелкнуть правой кнопкой мыши для вывода контекстного меню объектной привязки;
• щелкнуть правой кнопкой мыши и выбрать объектную привязку в подменю «Отмена объектной привязки»;
• нажать кнопку объектной привязки на панели «Объектная привязка»;
• ввести имя объектной привязки.

Когда объектная привязка задается в запросе точки, то она действует только для указания следующей точки. Объектная привязка работает только при запросах на указание точек.

Использование текущего режима объектной привязки

Если есть необходимость использовать один или несколько режимов объектной привязки более одного раза, то можно установить эти режимы в качестве текущих, чтобы они сохранялись для всех последующих команд. Например, можно задать в качестве объектных привязок конечную, среднюю или центральную точку.

• В строке состояния нажмите кнопку «Объектная привязка» или клавишу F3, чтобы включить или отключить текущие режимы объектной привязки.
• В строке состояния щелкните стрелку вниз рядом с кнопкой «Объектная привязка» и щелкните объектные привязки, которые требуется сохранить.

найти

Источник

AutoCAD

Не удалось извлечь оглавление

Вкладка «Объектная привязка» (диалоговое окно «Режимы рисования»)

Автор:

Управление текущими режимами объектной привязки.

При использовании параметров объектной привязки можно точно указывать местоположение точки на объекте. Нажатием клавиши TAB можно пролистать все параметры.

Список параметров

Объектная привязка вкл

Управление включением или отключением всех указанных режимов объектной привязки. (системная переменная OSMODE)

Объектное отслеживание вкл

В режиме отслеживания объектных привязок при задании точек в командной строке курсор будет перемещаться вдоль путей выравнивания в соответствии с текущими режимами объектной привязки. (системная переменная AUTOSNAP)

Режимы объектной привязки

Вывод списка режимов объектных привязок, которые можно установить в качестве текущих.

Привязка к ближайшей конечной точке или углу геометрического объекта.

Привязка к средней точке геометрического объекта.

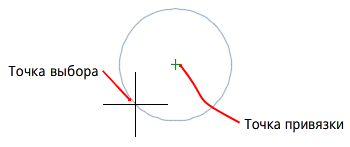

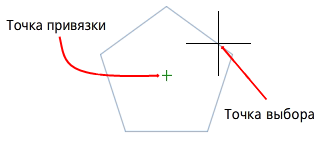

Привязка к центру дуги, эллиптической дуги, эллипса или круга.

Привязка к объекту-точке, определяющей точке размера или начальной точке размерного текста.

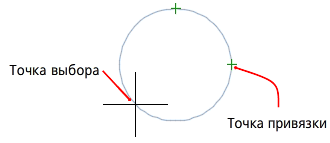

Привязка к точке квадранта дуги, эллиптической дуги, эллипса или круга.

Привязка к пересечению геометрических объектов.

Расширенные пересечения, как показано на рисунке ниже, доступны только в качестве переопределения во время выполнения команды, а не как режимы объектной привязки.

В режимах «Пересечение» и «Расширенное пересечение» не осуществляется привязка к ребрам или углам 3D-тел.

Создание временной вспомогательной линии, являющейся продолжением объекта, над конечной точкой которого проходит курсор.

Привязка к точке вставки объекта, такого как текста, блока или атрибута.

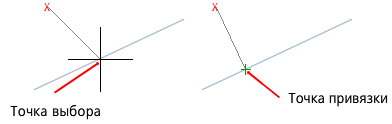

Привязка к точке перпендикулярно выбранному геометрическому объекту.

Если для создаваемого объекта требуется более одной точки привязки в режиме «Нормаль», автоматически включается режим привязки «Задержанная нормаль». В качестве второго объекта (от которого строится нормаль) можно использовать такой объект, как отрезок, дугу, окружность, полилинию, луч, прямую, мультилинию или ребро 3D-тела. Режим «Задержанная нормаль» может применяться для построения линий, перпендикулярных одновременно любым двум из перечисленных выше объектов. При наведении курсора на точку возможной привязки в режиме «Задержанная нормаль» выводится маркер и подсказка для автопривязки AutoSnap ™ .

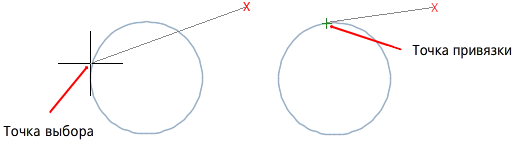

Привязка к месту пересечения касательной с дугой, окружностью, эллипсом, эллиптической дугой, дугой полилинии или сплайном.

Если для создаваемого объекта требуется более одной точки привязки в режиме «Касательная», автоматически включается режим привязки «Задержанная касательная». Его можно использовать для вычерчивания линии или прямой по касательной к дугам, дугам из полилинии или окружностям. При наведении курсора на точку возможной привязки в режиме «Задержанная нормаль» выводится маркер и подсказка для автопривязки.

Привязка к ближайшей точке объекта, например дуги, окружности, эллипса, эллиптической дуги, отрезка, объекта-точки, полилинии, луча, сплайна или прямой.

Привязка к кажущемуся пересечению двух объектов, которые не пересекаются в 3D пространстве, но выглядят пересекающимися на текущем виде.

В режиме «Кажущееся пересечение продолжений» привязка осуществляется к точке воображаемого пересечения объектов при продолжении их исходных траекторий. В режимах «Кажущееся пересечение» и «Кажущееся пересечение продолжений» не осуществляется привязка к ребрам или углам 3D тел.

Наложение зависимостей на новый сегмент линии, сегмент полилинии, луча или прямой параллельно существующему линейному объекта, который можно задать при наведении курсора.

После указания первой точки линейного объекта, укажите привязку к параллельному объекту. В отличие от других режимов привязки объектов, нужно перемещать курсор и задержать курсор над другим линейным объектом, пока не будет выдан запрос угла. Затем переместите курсор обратно к создаваемому объекту. Если путь объекта параллелен предыдущему линейному объекту, отображается путь выравнивания, который можно использовать для создания параллельного объекта.

Включение всех режимов объектной привязки.

Отключение всех режимов объектной привязки.
