Инструкция по эксплуатации Yosan Excalibur
Страница 6
11. Сканирование.
Перед включением сканирования отрегулируйте порог шумоподавления или включите автоматический
шумопродавитель. Кнопкой EMG-SHIFT выберите нужную сетку, после чего кратковременно нажмите
кнопку SCAN-MSCAN. На дисплее появится символ “SC”, и начнется сканирование всех 45 каналов в
выбранной сетке. При появлении сигнала на одном из каналов сканирование прекращается на 7 секунд,
после чего возобновляется. Отключается сканирование кратковременным нажатием кнопки SCAN-MSCAN
или переходом в режим передачи.
Вы также можете сканировать не все 45 каналов одной сетки, а только те каналы, которые Вы
запомнили в ячейках памяти 1-5. Для этого отрегулируйте порог шумоподавления или включите
автоматический шумопродавитель, после чего кратковременно нажмите кнопку FC, расположенную на
регуляторе SQ-MIC-FC, а затем — кнопку SCAN-MSCAN. На дисплее появится символ “M-SC”, и начнется
сканирование ячеек памяти с первой по пятую. Отключается сканирование кратковременным нажатием
кнопки SCAN-MSCAN или переходом в режим передачи.

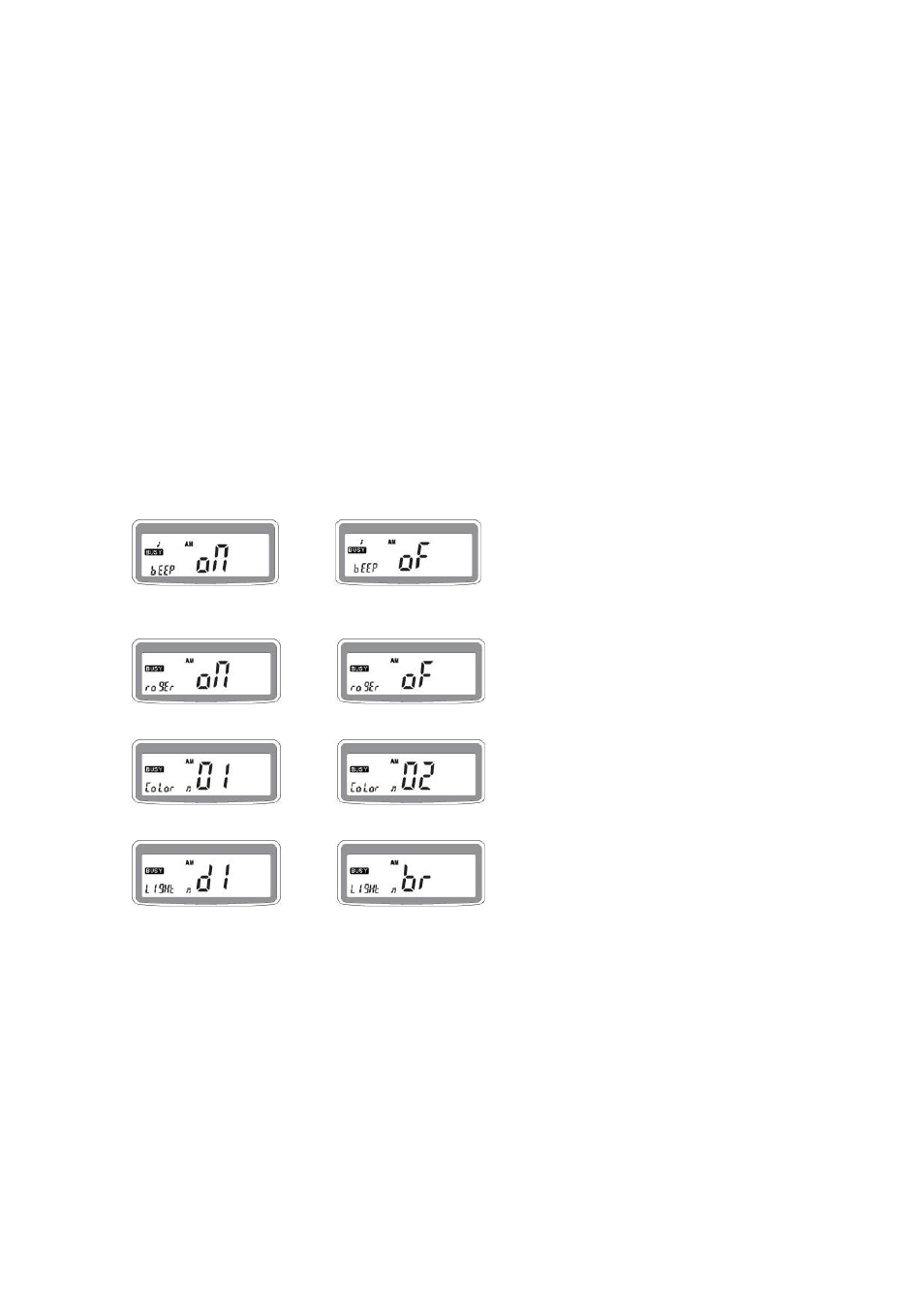

12. Дополнительное меню.
Чтобы войти в меню, кратковременно нажмите кнопку FC, расположенную на регуляторе SQ-MIC-FC, а
затем – кнопку AM/FM-MENU. Этими же кнопками выбирается нужный Вам пункт меню. Название пункта
меню отображается в левом нижнем углу дисплея, а значение параметра отображается в середине дисплея, и
изменяется ручкой СН или кнопками переключения каналов, расположенными на микрофоне.
· BEEP – звуковое сопровождение нажатия кнопок. ON – включено, OF – выключено. При
включении на дисплее появляется символ «нота»
· ROGER – звуковое подтверждение окончания передачи. ON – включено, OF – выключено. При включении
на дисплее появляется символ «двойная нота»
· COLOR – цвет подсветки дисплея. 01 – зеленый, 02 – оранжевый.
· LIGHT – яркость подсветки дисплея. BR – полная яркость, DI – уменьшенная яркость.
13. Блокировка клавиатуры (“Lock”)
Блокировка клавиатуры применяется для предотвращения изменения настроек радиостанции из-за
случайного нажатия кнопок на передней панели или на микрофоне. Для включения функции блокировки
кратковременно нажмите кнопку FC, расположенную на регуляторе SQ-MIC-FC, а затем – кнопку ASQ-
LO/CT. Справа от номера канала появится символ «ключ», и все кнопки, кроме клавиши «передача», будут
заблокированы. Снимается блокировка повторным нажатием тех же кнопок, символ «ключ» при этом
погаснет.
14. Возврат к заводским настройкам.
Если станция работает некорректно, или Вы хотите очистить ячейки памяти каналов и
вернуться к заводским настройкам, включите радиостанцию, одновременно удерживая нажатыми
кнопки AM/FM-MENU и MEM-MSAVE.
Источник
Инструкция по эксплуатации Yosan Excalibur
Страница 5
4. Использование автоматического шумоподавления.
Режим автоматического шумоподавления (ASQ) обеспечивает прием радиосигнала при движении
автомобиля в сложных городских условиях, когда внимание водителя должно быть максимально
сосредоточено на складывающейся дорожной обстановке и безопасности движения.
В данном режиме радиостанция отслеживает быстро изменяющиеся уровни внешних шумов и помех
индустриального города и автоматически подстраивает порог срабатывания шумоподавителя на полезный
сигнал, не отвлекая для этого внимание водителя. Включение и выключение режима ASQ производится с
передней панели кнопкой ASQ-LO/CT, а с микрофона — кнопкой ASQ. При включении автоматического
шумоподавителя на дисплее появляется символ «ASQ», а ручная регулировка порога шумоподавления
отключается.
5. Установка вида модуляции.
Для переключения вида модуляции используйте кнопку AM/FM-MENU, при этом на дисплее
высвечивается символ “AM” при включении амплитудной модуляции, или “FM” при включении частотной
модуляции.
6. Установка частотного стандарта (0/5, «Россия / Европа»)
Частотный стандарт переключается последовательным нажатием кнопки FC, расположенной на
регуляторе SQ-MIC-FC, и кнопки EMG-SHIFT. При этом последний символ на индикаторе частоты
меняется с «0» на «5» и наоборот.
7. Регулировка чувствительности приемника.
Чувствительность приемника регулируется внешней ручкой RF регулятора VOL-RF-PWR. В крайнем
правом положении ручки RF чувствительность приемника максимальная, при этом Вы можете принимать
слабые сигналы от далеких корреспондентов. Если же Вы хотите слышать только тех, кто находится близко
от Вас (например, при радиопереговорах в организованной транспортной колонне), убавьте
чувствительность приемника, повернув ручку RF влево. Если Вы пользуетесь ручной регулировкой
шумоподавления, не забудьте после регулировки чувствительности заново отрегулировать порог
шумоподавителя.
Сочетание минимальной чувствительности приемника (ручка RF влево до упора) с максимальным
порогом шумоподавления (ручка SQ в положении вправо до упора) сокращает дистанцию возможного
приема до нескольких сотен метров и менее, и Вы можете не услышать адресованный Вам вызов.
Для “передачи” нажмите клавишу передачи РТТ на микрофоне, при этом индикатор справа от дисплея
загорится красным цветом, а измеритель передаваемой мощности (RF) в нижней части дисплея покажет
относительный уровень выходной мощности. Говорите в микрофон, держа его на расстоянии
10 см от
лица. Говорите нормальным голосом, не кричите. Во время передачи приемник отключается — прием
невозможен. Аналогично, Ваш сигнал не может быть принят другой станцией, если она работает в режиме
передачи. Говорить и слушать надо по очереди. Для перехода в режим приема просто отпустите клавишу
передачи на микрофоне.
ВНИМАНИЕ. Работа на передачу при отключенной или ненастроенной антенне не допустима и
может привести к повреждению Вашей радиостанции.
9. Регулировка чувствительности микрофона
Чувствительность микрофона регулируется внешней ручкой MIC регулятора SQ-MIC-FC.
Максимальной чувствительности соответствует крайнее правое положение ручки MIC. Оптимальная
чувствительность для работы в автомобиле на ходу – от трети до половины от максимума, на стоянке или в
помещении – от половины до . от максимума.
В крайнем левом положении ручки MIC регулятора SQ-MIC-FC микрофон полностью отключается,
и Ваш собеседник перестает слышать Ваш голос.
10. Работа с памятью каналов
Запись в память.
Выберите нужный канал, который Вы хотите «запомнить» в одной из пяти ячеек памяти. Кратковременно
нажмите кнопку FC, расположенную на регуляторе SQ-MIC-FC, затем нажмите кнопку MEM-MSAVE, а
затем одну из пяти кнопок, расположенных под дисплеем (кнопки 6-10). По окончании записи на дисплее
рядом с номером канала появится номер ячейки памяти.
Вызов из памяти.
Кратковременно нажмите кнопку MEM-MSAVE, затем кратковременно нажмите одну из пяти кнопок
под дисплеем (кнопки 6-10 ), соответствующую выбранной ячейке памяти M1
Источник
Как настроить рацию yosan excalibur.
Рация Yosan Excalibur Ёсан Экскалибур — размером 1 DIN /габарит стандартной автомагнитолы/, мощностью 10Вт, имеет мощный динамик, встроенный информативный яркий ж.к. дисплей /с подсветкой янтарного и зеленого цвета/, на котором отображаются индикаторы: модуляция,номер канала, частота, уровень мощности и сигнала, шумоподавитель и др. функции. Стоит отметить, что радиостанция может работать в российской + европейской сетках /675 +675 каналов/. На гарнитуре находится клавиша PTT выхода в эфир и кнопки переключения каналов. Всего одной кнопкой возможно мгновенно переключить на аварийные каналы /9D/19D/. Си Би радиостанциями Yosan Excalibur Ёсан Экскалибур активно пользуются туристы, водители, службы доставки, и все желающие, для которых необходимость быть на связи. Рации Ёсан Экскалибур возможно подключать на автомобили с питанием 12 вт, так же на автобусы и машины с питанием 24 вт, благодаря внутреннему преобразователю.
Функции и особенности:
- 2 выбора установки: подвесной или встроенный в панель
- Светодиодный индикатор приёма (RX) / передачи (TX)
- Отображение номера канала и частоты
- (ASQ) Автоматическая система шумоподавления
- 2 режима шумоподавления: пороговый / спектральный
- Блокировка клавиатуры от случайных нажатий
- SCAN Сканирование каналов
- DW Двойное сканирование
- Регулирование чувствительности приемника и микрофона
- Подключение внешнего громкоговорителя
- Энергонезависимая память (5 каналов)
- Радиус связи до 25 км.
Радиостанция Yosan Excalibur (Ёсан Экскалибур) – это один из наиболее интересных представителей модельного ряда от корейского производителя Yosan.
Обзор радиостанции Yosan Excalibur
Главной особенностью данной радиостанции является форм-фактор 1 DIN (размер автомобильной магнитолы), благодаря чему сразу же решается популярный вопрос «куда установить радиостанцию в автомобиле?». Yosan Excalibur (Ёсан Экскалибур) можно легко подключить практически в любом автомобиле, имеющем нишу формата 1 DIN , при этом Вы получаете удобства управления станцией не нарушив эстетики. Вдобавок рация «всеядна» в плане питающего напряжения. Внутренний преобразователь позволяет ее подключать как на машинах с 12-и вольтовым оборудованием, так и на автомобили или автобусы с 24-х вольтовой системой.
Однако, это далеко не единственные плюсы Yosan Excalibur. Станция обладает весьма широким функционалом и хорошими техническими характеристиками, а также продуманным управлением.
Внешний вид рации
Передняя панель изготовлена из качественного пластика черного цвета. На ней расположены громкоговоритель, ЖК- дисплей, 6-контактный разъём для подключения тангенты, клавиши и потенциометры для управления станцией, а также двухцветный светодиодный индикатор. Он сигнализирует о работе станции на передачу – красным цветом, а на приём – зеленым.
Корпус станции разборный, имеет металлические крышки, которые надежно закреплены винтами сбоку и сзади. На задней панели установлен разъем для подключения внешней антенны и разъем для дополнительного громкоговорителя, выведены провода питания, здесь же производитель расположил табличку с серийным номером станции.
Дисплей рации имеет два цвета подсветки – зеленую и оранжевую, символы отлично читаются под любыми углами наклона. Благодаря крупному размеру на нем может отображаться одновременно довольно большое количество индикаторов: номер канала и частота, режим модуляции, уровень мощности и сигналов в эфире, вид шумоподавителя и др.
Органы управления Yosan Excalibur
Потенциометры у станции Excalibur сдвоенные, за исключением переключателя каналов CH. Все они имеют плавный ход, люфты отсутствуют. Внешний регулятор «ребристый», а внутренний гладкий.
Регулятор PWR / VOL — включение и выключение станции, VOL- регулировка громкости динамика.
Регулятор MIC / SQ – усиление микрофона, SQ позволяет управлять работой порогового шумоподавителя, при этом являясь кнопкой для вызова дополнительных функций FC .
Клавиша AM / FM / MENU – переключение режима модуляции амплитудной или частотной / вызов меню.
Клавиша SCAN /M . SCAN – режим сканирования всех каналов и сканирование каналов / записанных в память станции.
Клавиша EMG /SHIFT – переключение сеток / переключение смещения частоты 0-5.
Клавиша MEM /M . SAVE – клавиша выбора канала памяти (каналы присваиваются функциональным кнопкам) / запись каналов в память.
Клавиша ASQ /LO . CT – включение и отключение автоматического шумоподавителя / блокировка клавиш.
Клавиши управления подсвечены, что значительно упрощает работу со станцией в темноте. Дополнительные функции, вызываются с помощью нажатия на потенциометр FC .
Тангента Yosan Excalibur имеет средний вес и габариты, пользоваться ей удобно и приятно. Шнур мягкий, следовательно, он не будет «дубеть» на морозе и впоследствии ломаться.
На гарнитуре установлена клавиша выхода в эфир PTT, кнопки переключения каналов вверх/вниз и кнопка, отвечающая за включение автоматического шумоподавителя. Кнопки UP, DN, ASQ имеют бело-голубую подсветку это облегчает управление рацией в темное время суток.
Технические характеристики радиостанции Yosan Excalibur
| Торговая марка | Yosan |
| Диапазон частот, МГц | 26.960-27.405 (23.815-30.555 экспорт) |
| Количество частотных каналов | 675R+675E |
| Выходная мощность | 4 Вт |
| Чувствительность, мкВ (с/ш) | 0,5 |
| Тип шумоподавителя | регулируемый и автоматический |
| Тип разъема для антенны | UHF-female (SO 239) |
| Диапазон рабочих температур, °С | -10 +50 |
| Тип установки | В панель или на монтажный кронштейн |
| Размеры, мм | 178 x 52 x 115 |
| Вес, гр. | 870 |
| Страна-изготовитель | Корея |
| Тип | автомобильная, базовая |
Фото радиостанция Yosan Excalibur
Особенности Yosan Excalibur :
— стандартизированный размер под «салазки» 1 DIN;
— расширенный диапазон частот из 675 каналов в 15-и сетках;
— пять каналов энергонезависимой памяти;
— память видов модуляции;
— два шумоподавителя – автоматический и пороговый;
— переключение стандартов «Россия-Европа»;
— мощный динамик на передней панели;
— регулировка чувствительности приёмника;
— регулировка усиления микрофона.
В рации можно изменить цвет (COLOR ) и яркость (LIGHT ) дисплея, а также отключить или включить звуковое сопровождение нажатия клавиш BEEP и сигнала окончания передачи в эфире ROGER BEEP . Для входа в меню нужно нажать клавишу FC , а затем AM / FM . Далее с помощью потенциометра переключения каналов СН выбрать нужный пункт.
В передатчике радиостанции применена система кварцевой стабилизации частоты. Схема приемника — супергетеродин с двойным преобразованием.
В комплект поставки радиостанции Yosan Excalibur входит:
— рамка тип 1 DIN;
— микрофон радиостанции Yosan Excalibur.
В случае если радиостанция «зависла» можно осуществить сброс настроек до заводских. Для этого необходимо включить станцию, зажав клавиши AM / FM и MEM .
Можно сделать вывод, что благодаря своим особенностям и широкому функционалу, современной схемотехнике, радиостанция является отличным вариантом для использования как на автомобильном транспорте, так и в качестве базовой станции для радиолюбителя.
Для любой радиостанции лучший усилитель сигнала – это хорошая антенна. Предлагаем выбрать из нашего каталога качественные антенны известных производителей.
в нашем каталоге.
У вас появилось больше вопросов, чем ответов, то материал ниже, для Вас. Это обзор на одного из достойных представителей семейства си-би, радиостанций Yosan Excalibur. Эскалибур, одна из немногих станций способных удовлетворить потребности широкого круга пользователей си-би диапазона. Этот экземпляр попал ко мне на стол случайно. Его попросил доработать мой знакомый. Само собой, я воспользовался случаем и сделал на него обзор.
К сожалению, станция досталась мне без коробки и про нее я ничего сказать не могу.
Внешний вид
Радиостанция выполнена в виде моноблока. Она имеет стандартные размеры 1DIN, это ее особенность.
- Дисплей, отображающий все режимы работы радиостанции. Канал, сетку, частоту и другие функции.
- Ручка регулировки громкости, совмещенная с включением и выключением радиостанции (внутри)
- Ручка регулировки усиления приемника (снаружи)
- Разъем для подключения гарнитуры
- Светодиод приема (зеленый) и передачи (красный)
- Динамик
- Ручка регулировки порогового шумоподавителя совмещенная с кнопкой включения дополнительных функций FC (внутри)
- Ручка регулировки усиления микрофона (снаружи)
- Ручка выбора каналов
- Кнопка выбора модуляции. Вторая функция — вызов меню настройки станции (через кнопку FC)
- Кнопка сканирования каналов. Обычное сканирование происходит в переделах одной сетки частот. Вторая функция – сканирование каналов памяти (через FC). Можно менять направление сканирования, поворачивая ручку переключения каналов или кнопками на гарнитуре.
- Кнопка переключения сеток. Сетки переключаются последовательно Их в этой станции 15, по 45 каналов в каждой (дырки включены по умолчанию). Вторая функция – переключение станции в нули и обратно в пятерки (через FC).
- Кнопка выбора канала из памяти. Для выбора записанного канала нужно нажить кнопку MEM, на дисплее появится буква M, после этого нужно нажать одну из кнопок под дисплеем. Они хотя и не подписаны, являются, по совместительству еще и ячейками памяти. AM/FM – 1, SCAN – 2, EMG – 3, и так далее. Для записи канала в память действия те же самые, только нужно предварительно нажать кнопку FC. Индикатор M, при этом будет мигать.
- Кнопка включает и выключает автоматический шумоподавитель. Вторая функция, включение режима блокировки клавиш. Блокируется все кнопки, кроме кнопки включения-выключения автоматического шумоподавителя на гарнитуре.
- Микрофон
- Тангента
- Клавиша переключения каналов вверх
- Клавиша переключения каналов вниз
- Клавиша включения/выключения автоматического шумоподавителя
У станции есть меню. В нем 4 пункта. Оно вызывается при последовательном нажатии кнопки FC и клавиши AM/FM. Название пункта меню прописывается слева, там где обычно находится частота. Смена режима производится ручкой переключения каналов.
BEEP – включение и выключение звукового сопровождения клавиш (ON – включено, OF – выключено. При включении на дисплее, слева, сверху, появляется символ «нота»)
ROGER – звуковой сигнал окончания передачи (ON – включено, OF – выключено. При включении на дисплее между номером канала и частотой появляется символ «двойная нота»)
COLOR – цвет подсветки дисплея. (01 – зеленый, 02 – оранжевый)
LIGHT – яркость подсветки дисплея. (BR – полная яркость, DI – уменьшенная яркость)
Возврат к заводским настройкам
Если станция работает некорректно, или Вы хотите очистить ячейки памяти каналов и вернуться к заводским настройкам, включите радиостанцию, одновременно удерживая нажатыми кнопки AM/FMи MEM.
Внутри
Станция сделана на заводе компании Nextron в Китае (мелкие буквы внизу). Серийный номер станции начинается на 1211.
Монтаж выполнен на плате из зеленого текстолита.
По первой ПЧ запаяны 2 фильтра, это плюс.
Монтаж, по большей части, аккуратный, но есть парочка неприятных моментов!
Узел ГУНа, как будто, допаивали после сборки. Что там китайцы делали, не понятно, но все работает.
Станция может работать от источника напряжения как 12 так и 24 вольта. Для этого в станции применена схема понижения напряжения с большим резистором рассеивающим излишнюю мощность. Станция может работать в грузовиках без преобразователя 24V -> 12V!
На плате есть гнездо для подключения CTCSS модуля. К сожалению, Yosan больше в свои станции их не ставит.
Выходной каскад построен на транзисторах 2SC2078 и 2SC2314. Выходная мощность 8 ватт. Оба транзистора прикручены к задней стенке, что улучшает теплоотвод, термостабильность и защищает от вибраций при использовании станции в автомобиле.
Теплообмен осуществляется через термопрокладку, что не очень хорошо. Обвязка рядом, припаяна на массу неряшливо (напоминает взрыв). На плате и корпусе были обнаружены железные опилки и остатки флюса. При доработке, все это было вычищено.
Модификация
С доработками Yosan Excalibur можно ознакомиться здесь.
Заявленные характеристики
Диапазон частот: Си-Би 27МГц
Диапазон частот: 23.815 — 30.555 МГц
Количество частотных каналов 675R + 675E
Выходная мощность передатчика: 10 Вт
Чувствительность: 0.5 мкВ
Типы шумоподавителей: автоматический (ASQ), пороговый, тоновый (опция)
Вид модуляции: AM/FM
Напряжение питания: 10.5 -30.0 В
Максимальный ток потребления: 2,5 АВыходная мощность передатчика: 8 Вт
Тип разъема для антенны: UHF-female (PL259)
Диапазон рабочих температур: от -10 до +50 °С
Размеры: 178 х 52 х 155 мм
Вес: 870 гр
Итог
Если закрыть глаза на огрехи в монтаже и некоторые недочеты, то станция получилась хорошей. Она, действительно, стоит внимания. Обладая широким диапазоном, двумя шумоподавителями и обширным функционалом, станция способна удовлетворить запросы широкого круга пользователей. Доработка строго рекомендуется, поскольку вышеописанные огрехи могут стать для станции причиной непредсказуемого поведения и выхода из строя. В остальном станция может быть рекомендована к применению как в автомобиле, так и на базе для решения широкого круга задач.
СНПЧ или ПЗК: что лучше для принтера? Как известно, на струйные.
Источник
