Обучение универсального пульта [Openbox AS4K]

Обучение универсального пульта [Openbox AS4K]

Сообщение Ильич » 02 мар 2019, 23:28

Обучение универсального пульта

Внимание! В универсальный пульте Formuler или Openbox можно запрограммировать только кнопку включение телевизора кнопкой TV, и кнопку выбор входного сигнала SOURCE.

1. Направьте ИК датчик пульта управления телевизора на ИК датчик пульта управления ресивера.

2. Для обучения кнопки включения TV:

На пульте управления Formuler нажмите и удерживайте кнопку TV, до тех пор, пока индикатор кнопки STB не загорится красным цветом.

На пульте управления Openbox нажмите и удерживайте кнопку SOURCE, до тех пор, пока индикатор кнопки STB не загорится красным цветом.

3. После того как кнопка STB постоянно начнет подсвечиваться красным индикатором, это означает что пульт управления находиться в режиме обучения.

Нажмите повторно но однократно кнопку TV на пульте управления ресивера

4. Индикатор кнопки STB начнет моргать красным, теперь пульт ресивера готов принимать команды для обучения.

Далее на пульте управления телевизора, нажмите на кнопку ВКЛЮЧЕНИЯ, пока не моргнет три раза индикатор кнопки STB на пульте управления ресивера.

Трехкратное мигание кнопки STB, извещает о том, что пульт ресивера запрограммирован, и теперь можно с пульта ресивера, кнопкой TV включать и отключать телевизор.

5. Для обучения кнопки включения SOURCE:

На пульте управления Formuler нажмите и удерживайте кнопку TV, до тех пор, пока индикатор кнопки STB не загорится красным цветом.

На пульте управления Openbox нажмите и удерживайте кнопку SOURCE, до тех пор, пока индикатор кнопки STB не загорится красным цветом.

6. После того как кнопка STB постоянно начнет подсвечиваться красным индикатором, это означает что пульт управления находиться в режиме обучения.

Нажмите однократно кнопку SOURCE на пульте управления ресивера

7. Индикатор кнопки STB начнет моргать красным, теперь пульт ресивера готов принимать команды для обучения.

Далее на пульте управления телевизора, нажмите на кнопку SOURCE, пока не моргнет три раза индикатор кнопки STB на пульте управления ресивера.

Трехкратное мигание кнопки STB, извещает о том, что пульт ресивера запрограммирован, и теперь можно с пульта ресивера, кнопкой SOURCE выбирать источник сигнала.

Источник

Телевизионный ресивер Openbox T2-02M HD

Компания Openbox, присутствующая на отечественном рынке спутниковых TV-тюнеров более 10 лет, не осталась в стороне от перехода на цифровое наземное телевидение стандарта DVB-T2, предлагая под своим брендом автономные TV-тюнеры (в дальнейшем будем пользоваться устоявшимся термином «ресиверы»), подключаемые к телевизорам, проекторам и другим устройствам отображения посредством HDMI или композитного интерфейса (моделей с поддержкой SCART в актуальной на момент подготовки этого материала линейке продукции Openbox не представлено).

Мы уже познакомились с компактным ресивером Openbox T2-02 HD mini, еще одно попавшее к нам в лабораторию устройство под названием Openbox T2-02M HD также имеет не совсем обычную дополнительную функциональность.

Комплект поставки

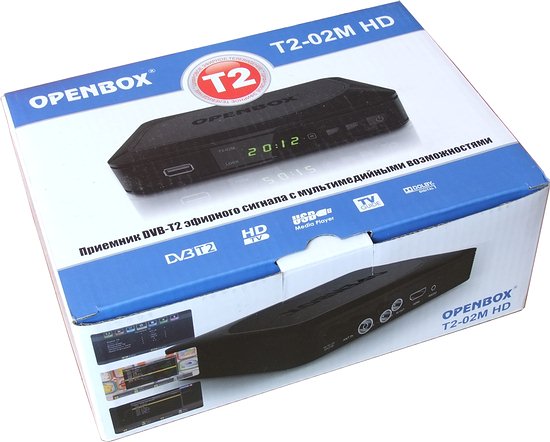

Оформленная в бело-синей цветовой гамме коробка с трех сторон украшена наглядным изображением ресивера, по бокам размещены краткие описания возможностей устройства.

Кроме самого приемника в комплект входят:

• адаптер питания 5 В, 1500 мА;
• пульт ДУ;
• композитный кабель миниджек 3.5 мм — 3 RCA для аналогового подключения видео- и аудиосигнала;
• руководство пользователя.

Конструкция и спецификации

Производителем заявлены следующие особенности Openbox T2-02M HD:

• принимаемые стандарты: DVB-T, DVB-T2;
• поддержка стандартов: Single PLP, Multi PLP;
• режимы демодулятора: QPSK, 16QAM, 64QAM, 256QAM;
• диапазон частот: 174 МГц — 858 МГц;
• видео декодер: H.264 MP и HP, VC-1 SP,MP и AP, VC-1 SP,MP и AP, RMVB 8/9/10, MPEG-4 P2 ASP, MPEG-2 MP@ML и MP@HL, MPEG-4 P2 ASP H.263 P3, а также Sorenson Spark; Motion JPEG baseline;
• соотношение сторон: 4:3, 16:9;
• видео разрешение: 1080p/i 720p/i 576p/i 480p/i;
• аудио декодер: MPEGI layer1/2/3, MPEGII Layer II;
• режим аудио: моно/стерео/левый/правый;
• функция записи: прямая запись и запись по таймеру, запись по таймеру EPG, поддержка записи полного TS-потока, включая данные EPG, субтитры, телетекст;
• поддержка функции отложенного просмотра Таймшифт: вкл./выкл. из меню;
• функция PVR: воспроизведение/пауза/стоп/шаг, перемотка вперед/назад 2/4/8/16/24, быстрый пошаговый переход (30 сек./1 мин./5 мин./10 мин./30 мин.);
• управление PVR: блокировка, удаление, переименование.

Как и для Openbox T2-02M HD mini, упоминание о поддержке Dolby Digital на сайте отсутствует, тем не менее, логотип на коробке подтверждает наличие таковой.

Отдельно стоит упомянуть наличие модулятора для преобразования и передачи цифрового сигнала в аналоговый с настраиваемой частотой, что позволяет подключить устройство к антенному входу, обеспечивая работу с телевизорами без HDMI и композитного видеовхода.

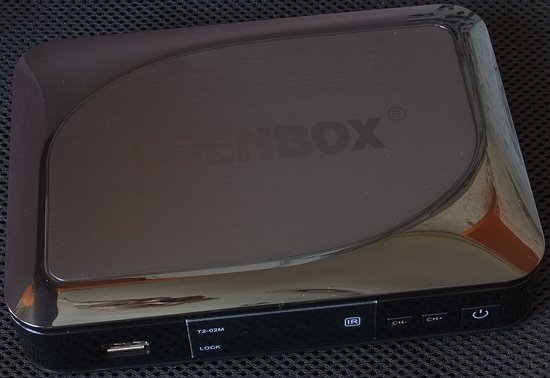

Openbox T2-02M HD имеет пластиковый корпус. Глянцевые вставки на передней панели и в верхней части ресивера придают определенный визуальный шарм, но снижают практичность использования.

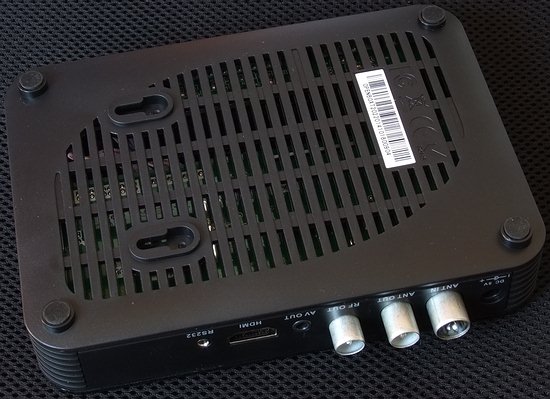

Вентиляционные отверстия расположены в нижней части, там же находятся четыре круглые прорезиненные ножки и настенное крепление для вертикальной установки.

Передняя панель выполнена из маркого глянцевого пластика, на ней расположены разъем USB, зеленый светодиодный индикатор принимаемого сигнала, сегментный информационный дисплей с зелеными светодиодами, ИК-датчик, а также кнопки переключения каналов и включения ресивера.

Размеры и яркость индикаторов комфортны, индикаторы легко считываются, в режиме ожидания отображается время, яркость дисплея при этом снижается.

На задней панели находятся разъем для подключения питания, входной и выходной антенные разъемы IEC (в отличие от BBK SMP137HDT2, ресивер поддерживает сквозное подключение), разъем IEC выхода модулятора, разъем для аналогового подключения при помощи комплектного переходника, разъем HDMI и крайне редко встречающийся у бытовых устройств разъем RS-232.

Openbox T2-02M имеет размеры 160×115×32 мм.

Производителем заявлено максимальное потребление 7,5 Вт.

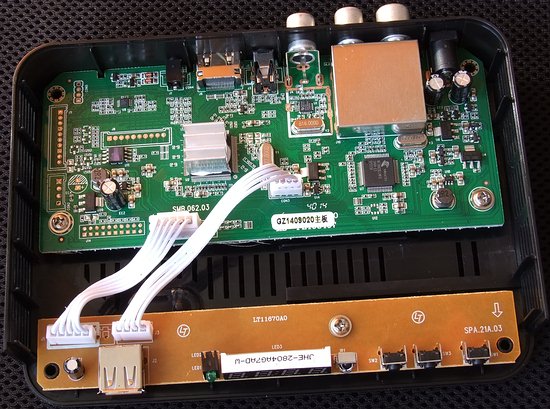

Разборка устройства не составляет труда.

Система-на-чипе (system-on-a-chip, SOC) Novatek NT78316M, представленная Novatek Microelectronics в 2014 году, закрыта радиатором, рядом находится демодулятор Novatek NT78820LL. Под экранирующим кожухом расположен ВЧ-блок MxL603 компании MaxLinear, используемый также в BBK SMP137HDT2 и Openbox T2-02 HD mini.

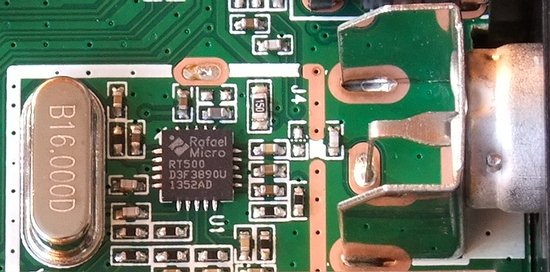

Преобразование цифрового сигнала в аналоговый обеспечивает модулятор Rafael RT500 компании Rafael Microelectronics.

Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

Пульт ДУ

Openbox T2-02 HD mini комплектуется 35-кнопочным пультом ДУ.

В руке пульт лежит достаточно удобно, нажатие кнопок информативно, угол использования достаточно широкий, количество кнопок компенсируется программно, в частности, с актуальными на момент подготовки материала прошивками кнопка Exit во время просмотра возвращает к предыдущему каналу (функция Recall).

Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.

Список эфирных каналов при тестировании

Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Подключение

Как уже отмечалось выше, в устройстве реализовано сквозное подключение антенны. Для телевизоров с входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.

Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.

Использование модулятора позволяет подключать устройство непосредственно к антенному входу телевизора посредством разъема с маркировкой RF Out, поддерживаются стандарты PAL и NTSC, канал вещания выбирается в настройках ресивера.

Настройка

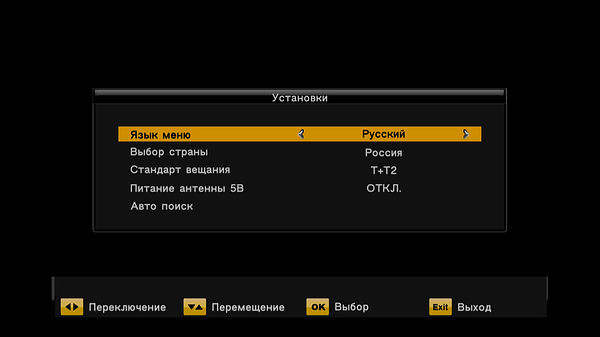

При первом запуске пользователю предлагается выбрать язык меню, регион, стандарт вещания (T+T2, T, T2), включить дополнительное питание антенны и начать поиск программ.

В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/R на пульте ДУ.

Прослушивание радиостанций сопровождается экранной заставкой с отображением времени и даты.

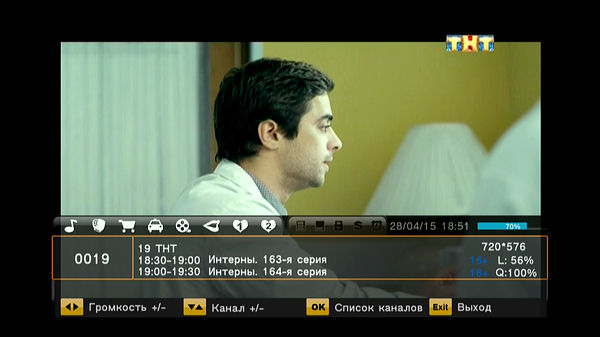

Основной графический интерфейс ресивера не отличается строгостью, однако информативность находится на очень хорошем уровне.

Второе и третье нажатия на кнопку Info выводят дополнительную информацию о передаче и технические параметры.

Раздел «Установки», по сути, дублирует стартовое меню, добавляя к нему ручной поиск.

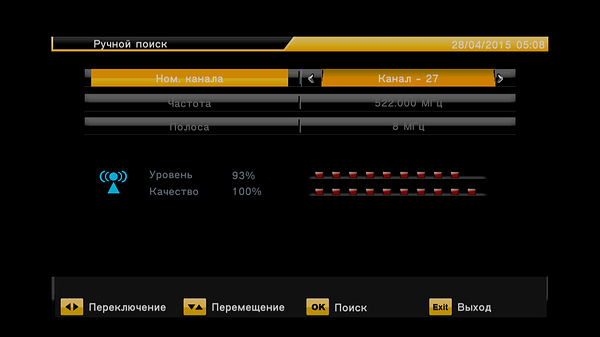

При ручном поиске доступен прямой ввод частоты.

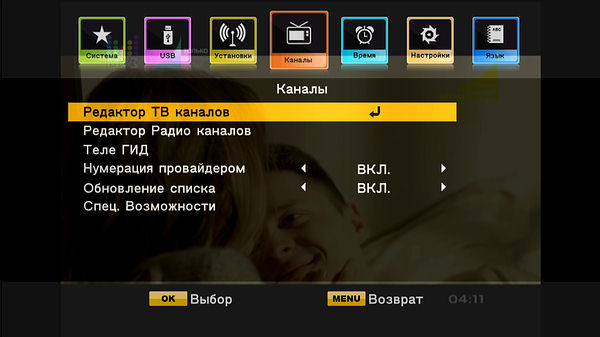

Раздел «Каналы» содержит редакторы телевизионных и радиоканалов, данные электронной программы передач, включение/отключение нумерации провайдера и обновления списка.

Пункт «Спец. возможности» отвечает за относительный уровень звука при наличии дополнительного канала.

В редакторах доступны перемещение каналов, удаление, добавление в пользовательский список и переименование. Реализована экранная клавиатура.

Из расписания возможен переход в планировщик.

Задание может быть запланировано однократно, еженедельно, в рабочие или выходные дни и ежедневно, поддерживаются как запись, так и просмотр.

Во время тестирования ресивер корректно выводился из режима ожидания и переходил обратно по завершении активного задания.

Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион, настроить таймер отключения (15, 30, 45, 60, 90, 120 минут), переход на летнее время и автоматическое выключение (от 1 до 5 часов с интервалом в 1 час). Поддерживается установка времени вручную.

Раздел «Настройки» позволяет выбрать формат экрана (в тестовых условиях наилучших результатов удалось добиться при 16:9 LB), режим ТВ (автоматическое определение, PAL, NTSC), разрешение, прозрачность меню и время информационной панели вплоть до полного отключения в актуальных версиях прошивки, при цифровом подключении поддерживаются режимы только с 50 (PAL) и 60 (NTSC) кадрами в секунду.

Пункты «RF канал» и «RF формат» относятся к настройке модулятора. Ресивер может осуществлять вещание на любом из каналов с 21 по 69 в стандартах PAL и NTSC с разными поднесущими звука, имеющийся в актуальных на момент тестирования прошивках выбор SECAM является результатом попыток обойти спецификации модулятора и соответствует выбору PAL.

Отметим отсутствие поддержки изменения разрешения с пульта ДУ без доступа к меню.

В разделе языковых настроек можно выбрать языки меню, звука и субтитров, здесь же выбирается режим цифрового аудиовыхода — дискретный (PCM) или транзит (bitstream).

Раздел «Система» позволяет активировать родительский контроль с блокировкой не только каналов, но и доступа к настройкам, обновить программное обеспечение с сохранением текущей версии на подключенный накопитель (!) и возможностью эфирного обновления (на территории РФ не поддерживается), восстановить заводские настройки, здесь же находятся календарь, калькулятор и запуск одной из трех предустановленных игр («Нарды», «Боксмэн», «Тетрис») поверх изображения.

Информация об используемой при тестировании прошивке представлена ниже.

Раздел «USB» позволяет перейти к проигрывателю и настроить параметры записи и режима отложенного просмотра, поддерживается безопасное извлечение накопителя.

Параметры записи включают в себя настройки режима отложенного просмотра Timeshift (отключен, авто, пауза, время смещения 10, 20 и 30 секунд), включение записи одной кнопкой (при отключении можно выбрать интервал записи, от 15 минут до 24 часов, возможна запись до заполнения накопителя) и отображение доступного для записи места.

Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 ТБ, вызвавший затруднения у Kaskad VA2206HD, Openbox T2-02M во время тестирования работал корректно.

На подключенном накопителе создается папка Myrecord, для каждого записанного фрагмента создается собственная папка с датой и каналом в названии, запись осуществляется в формате TS, при этом создается служебный файл info.rcd.

В режиме ожидания питание на подключенный накопитель не подается.

Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание, при активном режиме отложенного просмотра начало записанного фрагмента совпадает с моментом активации функции Timeshift.

Записанные фрагменты можно переименовать и удалить.

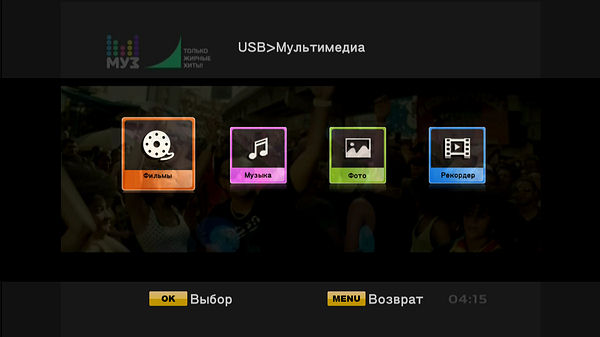

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

Для корректного отображения некоторых широкоформатных видеоматериалов в режиме воспроизведения может понадобиться переключение соотношения сторон в 16:9 Fit.

Во время тестирования ресивер смог воспроизвести все файлы наиболее распространенных форматов, не возникло затруднений и с отдельными файлами субтитров, для которых можно настроить не только размер (средний, большой, маленький), цвет текста (белый, черный, красный, синий, зеленый, желтый) и цвет фона (прозрачный, серый, желтый, белый), но и кодировку с расположением.

Если добавить к этому поддержку Dolby Digital, запоминание позиции даже после отключения устройства и удобную реализацию перемотки, можно предположить востребованность Openbox T2-02M в качестве проигрывателя.

Напомним, что устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.

Качество

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

Композитный выход

Записанные фрагменты можно скачать по ссылкам: фрагмент 1, фрагмент 2.

Ресивер обеспечивает хорошее качество приема цифровых каналов, в пределах одного PLP переключение между каналами занимает около 2 секунд, между каналами в разных PLP до 3 секунд, разница воспринимается субъективно незаметной.

При тестировании несколько раз наблюдались подтормаживания интерфейса при обращении к данным EPG, в остальном нареканий на работу интерфейса не возникло.

Как и компактная модель, Openbox T2-02M отличается неспешным запуском, время которого до появления изображения составляет около 18 секунд.

Нагрев устройства при работе можно охарактеризовать как умеренный, однако позаботиться о циркуляции воздуха в нижней части устройства не помешает.

Отдельно хотелось бы отметить поддержку обновлений прошивки на основании обратной связи с пользователями, список изменений, среди которых встречаются такие, как включение ресивера при отключении питания для синхронизации времени с последующим выключением (!) или режим для неопытных пользователей, при случайном сбросе настроек или установке неподдерживаемого телевизором разрешения позволяющий нажатием и удержанием в течение 10 секунд кнопки питания активировать автоматический сброс настроек, поиск каналов и переход устройства в режим ожидания. Подробности можно найти в соответствующей теме нашего форума вместе с обсуждением.

Выводы

Плюсы

• корректная работа с M-PLP;
• хорошее качество приема;
• наличие высокочастотного модулятора, обеспечивающего трансляцию аналогового сигнала;
• настенное крепление;
• поддержка энергосберегающего режима для запланированных заданий;
• поддержка Dolby Digital;
• функциональная прошивка;
• программная поддержка.

Минусы

• время включения;
• маркий пластик корпуса;
• возможные подтормаживания при обращении к данным EPG.

Наличие модулятора расширяет сферу применения Openbox T2-02M: например, устройство может осуществлять трансляции цифрового вещания на несколько телевизоров в гостиницах или общественных местах. Однако пока еще (очередное обновление SoC Novatek не за горами) современная аппаратная часть, программная поддержка со стороны непосредственного производителя и поддержка декодирования Dolby Digital делают эту модель хорошим выбором и для домашнего использования.
