Руководство: как настроить телевизор для PlayStation 3
PS3, подключенная по HDMI
Full HD телевизор

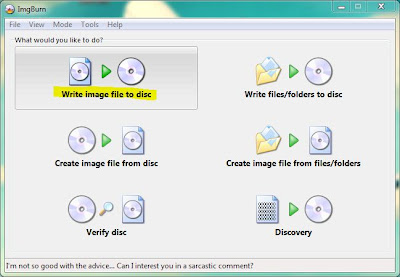

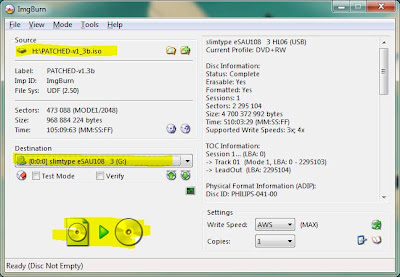

Тестовый диск. Для записи на DVD-R/RW: скачать (зеркало) / для записи на USB / карту памяти от 4 Гб: скачать (зеркало)
Либо скачиваем (зеркало) архив для записи на USB диск или карту памяти (отформатированную в FAT) и распаковываем в корневой каталог. На флешке потребуется около 2.5 Гб свободного места. Подключаем USB флешку / карту памяти к ps3.
Запускаем. Рекомендую отключить на ТВ всяческие улучшайзеры, которые могут помешать настройке. На многих телевизорах для этого есть специальный «игровой режим».
Устанавливаем Формат вывода видео в «RGB», а RGB полный диапазон в «Полный». Теперь регулируем на ТВ Яркость (уровень чёрного) до минимального уровня при котором прямоугольники 17-25 мигают. Если даже при 100% яркости прямоугольники не мигают, то значит ваш телевизор не поддерживает полный диапазон RGB, меняем его в настройках (треугольник) на «Ограниченный» и повторяем установку яркости.
Теперь выводи всплывающее меню (квадрат) и переходим к следующему тесту APL Clipping Pattern:
Владельцы HD Ready телевизоров тоже могут воспользоваться этими текстом за исключением теста на Резкость, т.к. видео на диске записано в 1080p и будет масштабироваться до 720p.
Замечания и предложения приветствуются.
16 комментариев:
Спасибо, хорошее руководство
Спасибо за программу и подробное руководство.
Так, я настроил по мануалу телик. Все настройки под 1080p, а игры то на пс3 в основном в 720p.
Спасибо. Очень удобный гайд. Спасибо за предоставление необходимых файлов. Калибровка в общем подействовала позитивно — как наждак. Но, впрочем, скачанная как обои для Ps3 картинка Принц Персии типа: http://www.cwer.ru/files/u761763/prince_of_persia_prodigy-1.jpg отображается очень плохо — вылезли светло-синими пятнами и проявились контуры различных областей изображения. Снизил яркость — картинка стала нормальна, а вот по Black Clipping Pattern уже не прошел — при слабой яркости видно только 25-23. В Играх чёрный стал отображаться шикарно. Спасибо.
Арсений, рекомендую сделать два профиля настройки — под 0-255 RGB контент (игры) и фильмы. Дело в том, что разный контент создают по разному.
Источник
Настройки вывода видео
Выполнение настройки параметров вывода видео системы. Выбор лучших параметров вывода для используемого телевизора.
Проверьте разрешение, поддерживаемое телевизором. Разрешение (режим видео) различается в зависимости от типа телевизора. Для получения дополнительной информации см. инструкции, прилагаемые к телевизору.
Выберите (Настройки) > (Настройки экрана).
Выберите [Настройки вывода видео].
Выберите тип разъема на телевизоре. Разрешение (режим видео) различается в зависимости от типа используемого разъема.
Кабель AV MULTI (продается отдельно) ［VMC-AVM250］ (производства корпорации Sony)
Кабель AV (в комплекте) Переходник Euro‐AV (в комплекте) *4
AV MULTI *5
SCART *6
NTSC: 480p / 480i PAL: 576p / 576i
*1
Параметры видеорежима различаются в зависимости от региона приобретения системы PS3™. В Северное Америке, Азии и других регионах NTSC видеорежим 480i отображается как [Нормальный (NTSC)]. В Европе и других регионах PAL видео режим 576i отображается как [Нормальный (PAL)]. Для получения дополнительной информации см. инструкции, прилагаемые к устройству.
D-вывод в основном используется в Японии. От D1 до D5 поддерживает следующие разрешения: D5: 1080p / 720p / 1080i / 480p / 480i D4: 1080i / 720p / 480p / 480i D3: 1080i / 480p / 480i D2: 480p / 480i D1: 480i
S-Video — формат, используемый в основном в Японии.
Переходник Euro‐AV в комплекте с системами PS3™ поставляется только в Европе.
AV MULTI — формат, используемый в основном в Японии. Если выбран параметр [AV MULTI / SCART], отобразится экран, на котором можно выбрать тип выводимого сигнала.
SCART — формат, используемый в основном в Европе. Если выбран параметр [AV MULTI / SCART], отобразится экран, на котором можно выбрать тип выводимого сигнала.
Установка размера экрана 3D-телевизора. Настройте систему в соответствии с размером экрана используемого телевизора. Если вы используете не 3D-телевизор или не выбрали вариант [HDMI] в пункте 4, этот экран не будет отображаться.
Изменение параметров вывода видео. Измените разрешение для вывода видео. В зависимости от типа разъема, выбранного в пункте 4, этот экран может не отображаться.
Установите разрешение. Выберите все разрешения, поддерживаемые используемым телевизором. Видео автоматически выводится с самым высоким из выбранных разрешений, возможным для воспроизводимых материалов. * * Разрешение видео выбирается в следующем порядке: 1080p > 1080i > 720p > 480p/576p > стандартное (NTSC:480i/PAL:576i).
Если при выполнении шага 4 выбрано [Композитное / S видео], экран выбора разрешения не отображается. Если выбрано [HDMI], можно также выбрать автоматическую настройку разрешения (устройство HDMI должно быть включено). В данном случае экран выбора разрешения не отображается.
Выбор типа телевизора. Выберите вариант, соответствующий используемому телевизору. Этот параметр следует задавать только при выводе со стандартным разрешением (NTSC:480p / 480i, PAL: 576p / 576i), например если на шаге 4 выбрано значение [Композитное / S видео] или [AV MULTI / SCART].
Проверка параметров настройки. Убедитесь, что изображение отображается с правильным разрешением, соответствующим телевизору. Чтобы вернуться к предыдущему экрану и изменить параметры настройки, нажмите кнопку .
Сохранение параметров настройки. Параметры вывода видео сохраняются в системе PS3™. Далее можно настроить параметры вывода звука. Подробнее о выводе звука см. (Настройки) > (Настройки звука) > [Audio Output Settings] в данном руководстве.
Источник
Способы подключения ps3 к монитору или телевизору
Итак, давайте разберемся как подключить игровую приставку playstation 3 будь то к телевизору или монитору различными способами и при этом не допустить детских ошибок.
Подключение Playstation 3 к телевизору через HDMI и какие могут быть проблемы
Самый простой способ, самый распространенный и имеет самое высокое качество изображения. Вам дополнительно потребуется HDMI кабель, так как в комплекте с Playstation 3 его нету. Здесь все просто: вставляем один конец кабеля в игровую приставку, а второй в свободный разъем телевизора. Запускаем консоль и находим тот HDMI канал к которому подключились. Какие могут возникнуть вопросы:
Нету изображения — проверьте правильность подключения, тот ли порт HDMI вы выбрали, либо попробуйте другой HDMI кабель
Нет звука — возможно в телевизоре или приставке выбран другой способ вывода звукового сигнала. Поройтесь в настройках телевизора, но сначала сделайте сброс настроек на PS3: выключаем стандартно, а при включении держим кнопку power на приставке до второго звукового сигнала, затем отпускаем. Консоль попросит указать способ вывода аудио и видео. Мы занимаемся прокатом игровых приставок в Минске и заметили такую вещь: если после современного телевизора LG подключить приставку к современному телевизору Samsung, то зачастую звука нет. Помогает сброс, как описано выше. Кстати, тем кто живет в Минске — можете взять у нас напрокат ps3 или ps4 со скидкой в 10%. Просто скажите, что прочитали это в статье ;). Цены, условия и прочее — прокат приставок в Минске.
Коннектим консоль с телевизором через AV
Данный способ так же выдает изображение высокой четкости. Здесь так же все просто — подключаем кабели по цвету к телевизору, второй конец в приставку, находим av канал на телевизоре. При самом первом запуске держим кнопку запуска консоли до второго звукового сигнала.
Подключение к телевизору через RCA кабель («тюльпаны»)
Если телевизор довольно старый, то в нем, возможно, нету поддержки HDMI. Здесь на помощь придут старые добрые тюльпаны, которые идут в комплекте с консолью. Процедура такая же как и с HDMI — вставляем тюльпаны в разъемы телевизора по цвету, а второй конец в multi out Playstation 3.
Включаем AV канал на телевизоре, затем запускаем приставку кнопкой питания непосредственно с консоли и обязательно держим до второго звукового сигнала иначе ничего не получится. Держать до второго сигнала нужно только самый первый раз. Если телевизор не сломан, с разъемом на консоли все в порядке, и Вы все сделали как описано выше, то вопросов быть не должно. Одна проблема — изображение будет более низкого качества (576p).
Соединение Playstation 3 с телевизором через SCART
Способ аналогичен вышеупомянутому, разница в том, что вам дополнительно придется найти переходник, как на изображении ниже. И, опять же, не забудьте при первом подключении удерживать кнопку запуска ps3 до второго звукового сигнала.
Как подключить к монитору и вывести звук на колонки
Ну, а если телевизора нету? Что тогда? Тогда можно подключить ps3 к монитору и если в монитор не встроены колонки, вывести звук через тюльпаны на обычные колонки или оптический кабель на более качественные колонки.
Подключение через HDMI к монитору ничем не отличается от такого же подключения к телевизору. Помимо HDMI к монитору можно подключиться через DVI, будет нужен либо переходник, как на картинке ниже, либо кабель HDMI — DVI.
И помните к VGA подключиться не получится, даже не пытайтесь — цифровой сигнал и аналоговый абсолютно разные вещи.
Осталось разобраться с выводом звука, если в мониторе нету колонок или выхода jack 3.5 mm. Есть еще два способа вывести звук отдельно:
через тюльпаны — подключаем к разъему приставки multi out rca кабель, как на третей картинке, а красный и белый тюльпаны к входу (audio input) на колонках — картинка ниже. Обычно выход находится сзади той колонки в которую встроен усилитель. Далее необходимо зайти в настройки на приставке по следующим пунктам: настройки — настройки звука — настройки вывода аудио и выбираем самый последний вариант, жмем Х для подтверждения
через оптический кабель — подключаем один конец оптического кабеля в консоль, другой в колонки. Если у Вас такие колонки и кабель, то вы знаете, где все это находится. Осталось лишь зайти в настройки на ps3 по следующим пунктам: настройки — настройки звука — настройки вывода аудио, и выбираем второй вариант, жмем Х для подтверждения.
Это самые простые и понятные способы вывода изображения с ps3 на различные источники, которые доступны практически всем. Помните лучше приобрести кабель или переходник, чем сломать приставку.
Нет звука в игре, а в меню есть. Что делать?
Бывает, что при подключении Playstation 3 к телевизору через HDMI, звук в меню имеется, а вот при запуске игр куда-то исчезает. Обычно это происходит при смене телевизора. Особенно если они от разных производителей. Решается данная проблема очень просто — выключаем консоль, затем включаем консоль кнопкой power на самой ps3 и держим до второго сигнала, после чего отпускаем кнопку. Приставка спросит выводить ли звук и видео через HDMI, на что мы, конечно, соглашаемся. Данная проблема возникает из-за конфликта звуковых форматов, воспроизводимых разными телевизорами.
Если звука по прежнему нет, то можно попробовать другой HDMI кабель. Если и это не помогло, то попробуйте вывести звук через «тюльпаны» или цифровой выход, как описано выше в главе «Как подключить к монитору и вывести звук на колонки».
Огромное спасибо за внимание к статье. К сожалению, блок для коментариев пока не готов. Поэтому если остались вопросы, то оставляй их под схожим по тематике видео на моем YouTube канале. Буду рад ответить на все твои вопросы.
.
