Как настроить терморегулятор водонагревателя

Регулировка температуры бойлера

Регулировка температуры бойлера

Однако часто покупка бойлера омрачается некорректной его работой, а также необходимостью в своевременном обслуживании. Часто водонагреватель бьёт током через воду , из-за отсутствия заземления, или подогревает воду до некорректной температуры.

И если о первой проблеме рассказывалось ранее в строительном журнале, то настало время рассмотреть проблемы, связанные с нагревом воды. А именно, как выполняется регулировка температуры бойлера, и как настроить термостат своими руками.

Из чего состоит водонагреватель

Перед тем как выполнять регулировку температуры бойлера своими руками, пару слов о том из чего состоит водонагреватель. Основным элементом любого водонагревателя, конечно же является полностью герметичный корпус, в котором собственно и происходит нагрев жидкости — воды, посредством электрических тэнов.

Кроме корпуса, неотъемлемыми элементами бойлера являются терморегулятор, он же термостат и тэны. Без тэнов невозможно нагреть воду, а без терморегулятора — нагреть воду до нужной температуры и автоматически выключить устройство. Отсутствие термостата в бойлере, приведёт к банальному закипанию воды и к последующей аварии.

Терморегулятор связан непосредственно с кабелем питания водонагревателя и когда вода нагрета до выставленной температуры, термостат просто отключает бойлер от сети. Именно поэтому, нельзя допускать каких-либо проблем в работе термостата, поскольку он является очень важным элементом рабочей цепи бойлера.

Регулировка температуры бойлера

Как правило, сгоревший терморегулятор не подлежит ремонту и его легче заменить на новый, аналогичный термостат. Следует знать, что уже с завода, терморегулятор настроен на определённую температуру, как правило, от 10 градусов с плюсом и до 80 градусов.

При этом стоит учитывать время нагрева водонагревателя, поскольку для различных его моделей, данный показатель разный. Узнать время, за которое полностью нагреется бойлер, можно из паспорта к устройству. Однако здесь очень важным показателем для корректного подсчёта, является нормальное напряжение в сети (не пониженное).

Регулировку температуры бойлера легко осуществить несколькими способами, в зависимости от типа установленного терморегулятора. Существуют термостаты с внутренней регулировкой и, напротив, с наружной. Наиболее просто настроить температуру, именно второго варианта терморегулятора в бойлере (наружного). Для этого достаточно повернуть красный рычажок, в направлении указателей «+» или «-».

Чтобы отрегулировать терморегулятор расположенный внутри водонагревателя, потребуется аккуратно снять защитную крышку с индикатором сети, отвинтив удерживающие её саморезы с краю.

Процесс регулировки внутреннего термостата, мало чем отличается от регулировки наружного, поскольку здесь также само необходимо будет повернуть ручку термостата в сторону плюса или минуса, тем самым увеличив или уменьшив нагрев воды в бойлере.

Источник

Проверяем и настраиваем терморегулятор ТЭНа

ТЭН плохо греет воду? Выключается раньше? Проверяем и настраиваем терморегулятор ТЭНа.

Дубликаты не найдены

у меня эта сволочь вообще перестала выключаться -проспишь и из крана хреначит пар.

они из-за этих терморегуляторов и сгорают. я поставил дополнительно китайское термореле и тэн живет уже не первый год.

Замена магниевого анода и чистка ТЭНа в водонагревателе gorenje otg 80 slim

Вчера в 22:30 вдруг зачесались руки. Вспомнил, что давно пора обслужить водонагреватель. Бойлер в свое время был неправильно установлен. Вода сливается из него туго, сливал 80 литров до 4:30 утра. Как сливать- это достойно отдельного поста.

Добрался до тэна. Его опустил в раствор лимонной кислоты на 4 часа. Сегодня выяснил что родной магниевый анод, который нужен для того чтобы растворятся, попросту ржаветь, вместо стальных стенок бойлера, так вот это анод он итальянский и снятый с производства. А ещё оказалось что демонтировать остатки старого анода можно только через верхнюю крышку, демонтировав со стены нагреватель. И гайка там какая то хитрая.

Короче был куплен анод на стержне за 270₽ и примотан медной проволокой к термостату тэна.

Магниевый анод — защищает внутреннюю поверхность бака водонагревателя от коррозии, а ТЭН от образования накипи, снижая ее плотность и облегчает чистку бака. В процессе нагревания воды в баке бойлера, кислород начинает активно выделяться из воды и разрушает стенки бака водонагревателя.

Металлический бак, особенно в месте шва, совместно с погружным нагревательным элементом в воде превращаются в гальваническую пару. Возникает это ввиду того, что водопроводная вода – весьма сложная смесь, в состав которой входят соли, оседающие при нагревании в металлических емкостях в виде накипи. Кроме того, ТЭН и бак превращаются во взаимодействующие анод-катод, первый из которых начинает разрушаться. Тут видно остатки старого анода — такой тёмный стержень.

Анод нужен просто чтобы он находился в воде, поэтому это нормальный способ, найденный на специальных форумах. Лейкой от гигиенического душа были вымыты недра бака, потом помыты пол, стены и потолок. Прибор собран назад. Работает. Замена анода произведена впервые за 5 лет эксплуатации. По правилам раз в год.

Грязи было на 2-3 стакана примерно.

ТО водонагревателя.

Наконец-то дошли руки. Водонагревателю 5лет. Решил почистить тэн. Аристон abs pro eco 100v.

Первым делом обесточил и слил воду. Кусок профиля оставшиеся от ремонта пригодился.

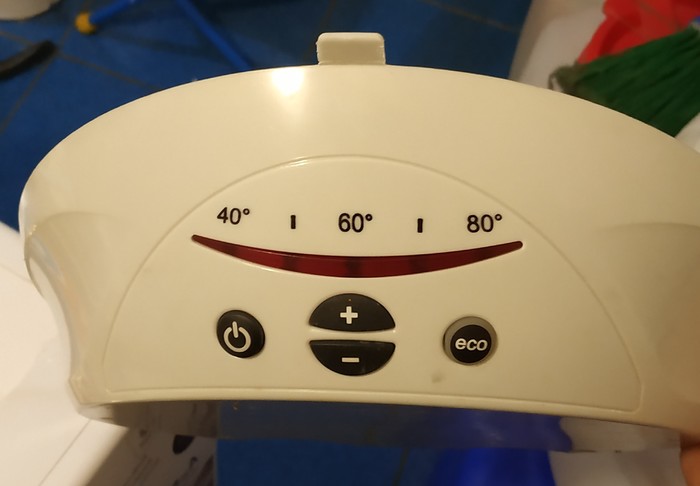

Далее снял кожух с кнопочками и термостат.

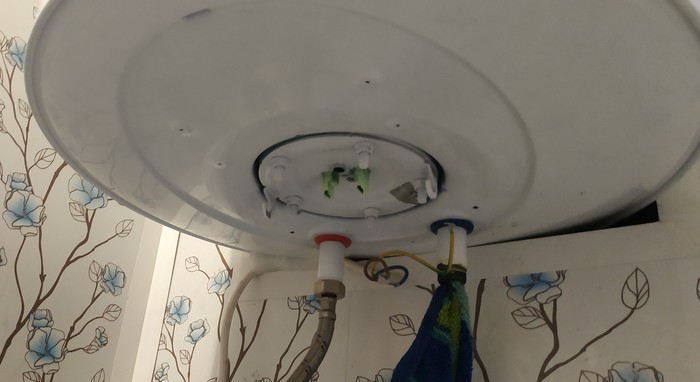

Откручиваем 5 гаек ключём на 12 и болт в центре под шестигранник. И потихоньку, вытягиваем тэн.

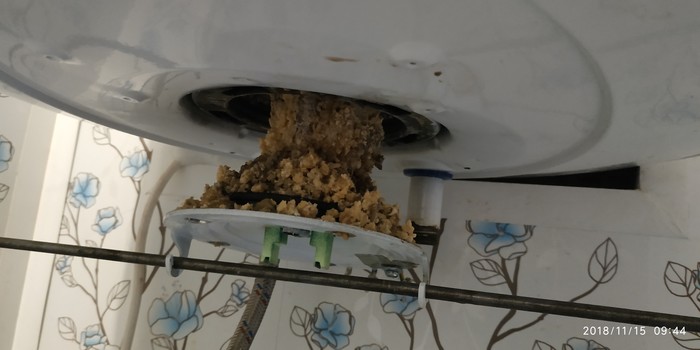

И тут я ухуел:

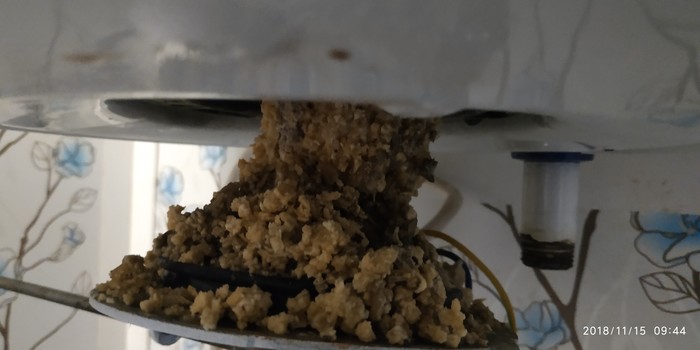

Гребу обеими руками. Да как он вообще работал!

Тэн не хотел вылезать из отверстия. Мало того что был весь в накипи, так его похоже от времени и температуры раскозявило. Медные трубки разошлись в разные стороны. Анода нет похоже давно. Раз в год менять надо. Очистил, прозвонил на всякий случай.

Тэн в сторону. Гребем дальше. Получился целый тазик накипи, окисленного анода и эмали со стенок бака.

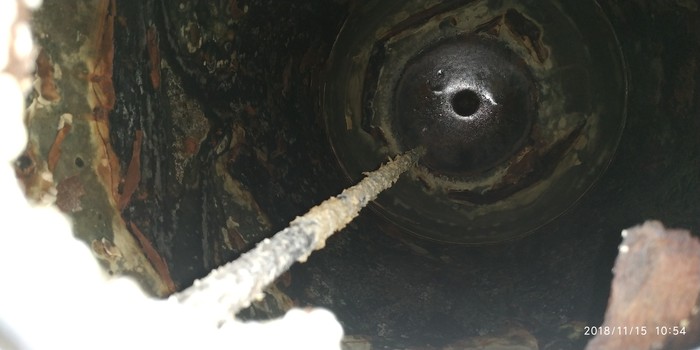

Состояние бака внутри. Эмали нет, ржавчина. Насколько еще его хватит, прежде чем потечет не известно. Магниевый анод надо будет покрупнее поставить для пассивной защиты.

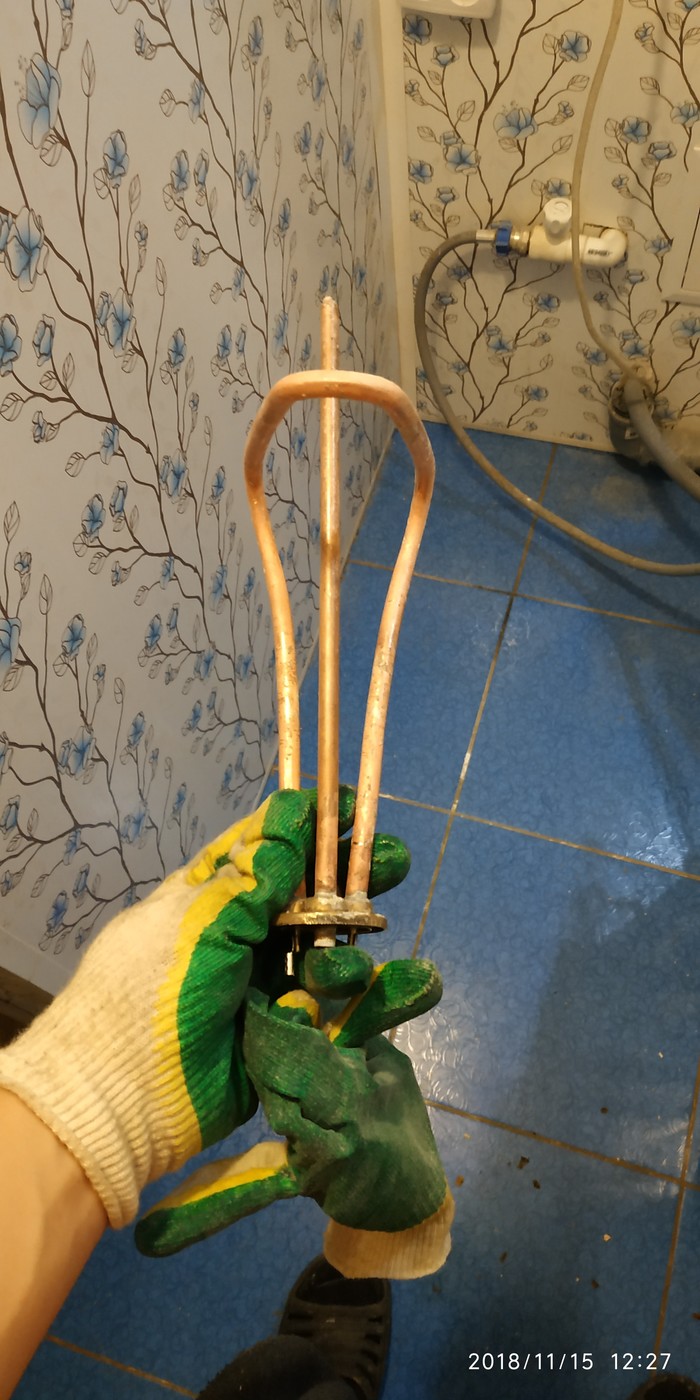

Тэн после соляной кислоты.

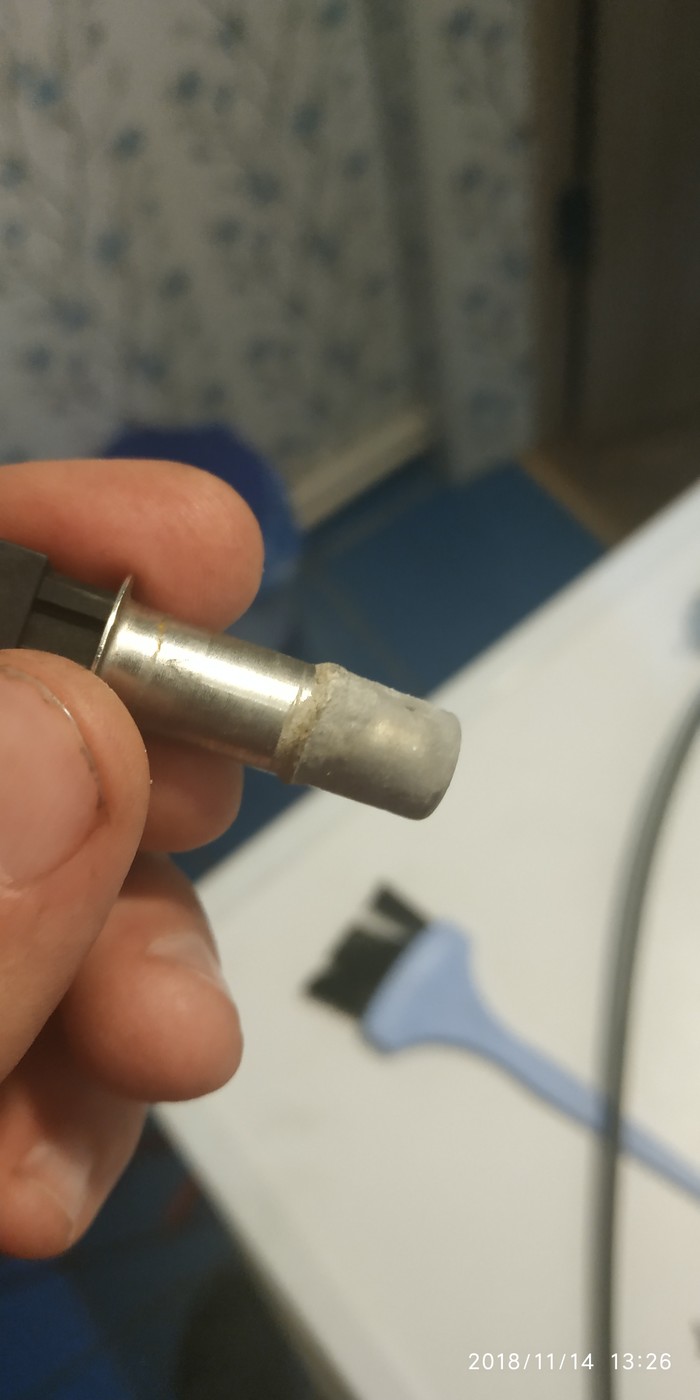

Всё. Ставлю анод на место и собираем в обратном порядке. Нагреватель работает.

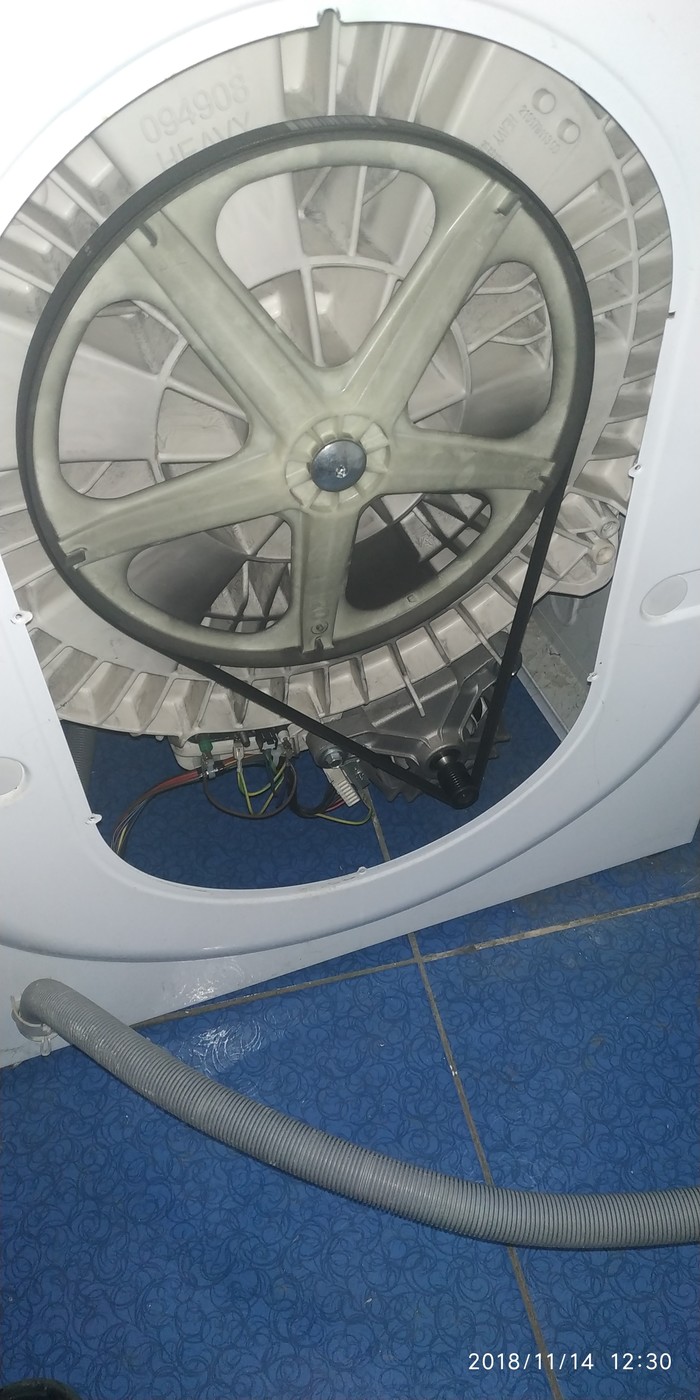

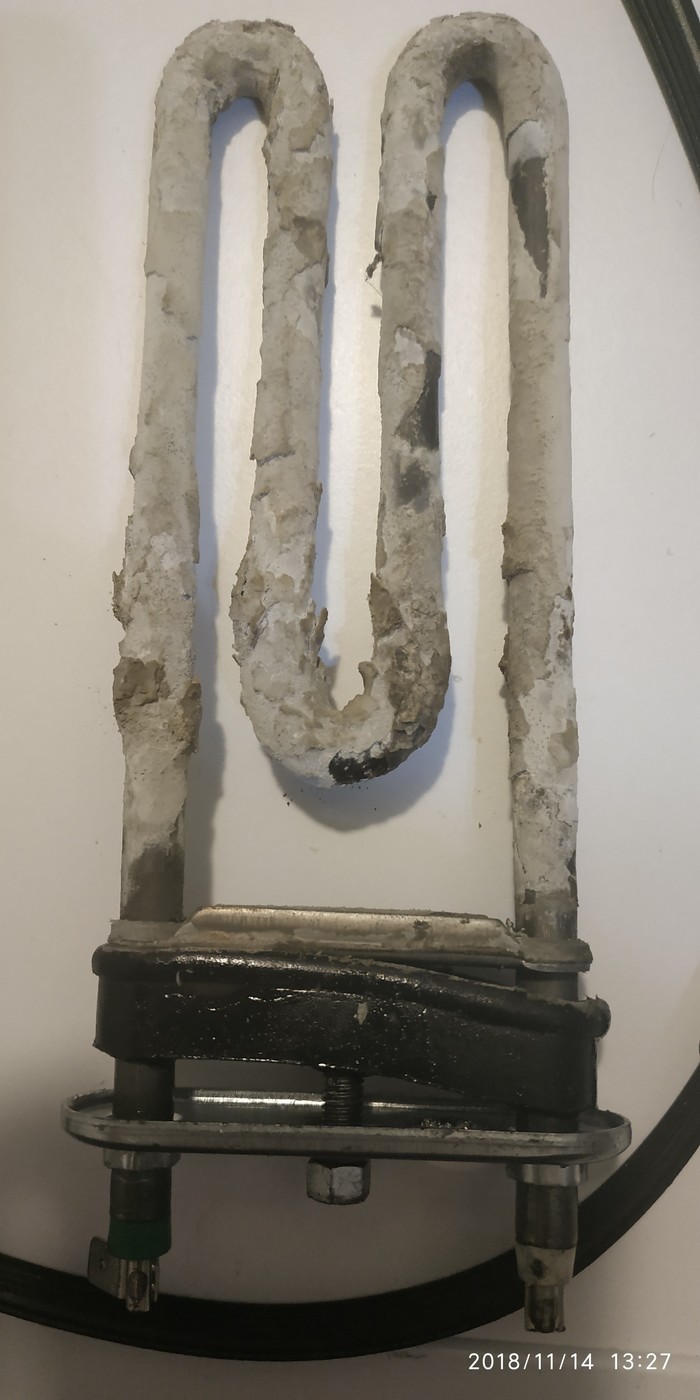

Если такая жесть тут, то что твориться в стирке?

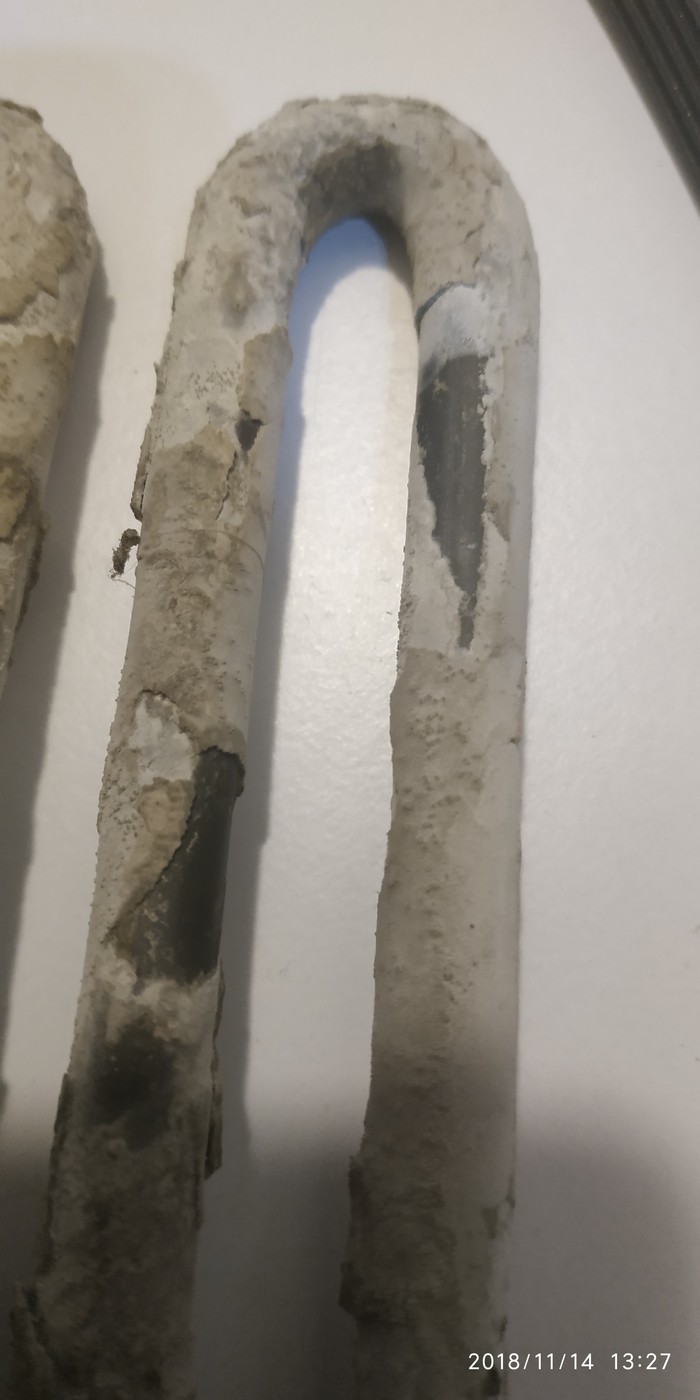

Тэн 3года спустя)

Больше не фоткал. Также почистил и собрал обратно.
Фотографировал на новый кварцевый айфон):

Берегите свои тэны.

Цифровое управление для Бойлера

Привет всем! Хочу рассказать вам как я делал цифровое управление для бойлера.

Все началось с того что у меня на старом бойлере (Термекс 50л) сломался терморегулятор который практически не регулировался, слишком часто включался и доводил воду практически до кипения. Новый терморегулятор стоил не слишком дорого, но покупать мне его не хотелось т.к. в бойлере уже сильно поржавел бак и планировалась его заменить на новый 80л. И тут я вспомнил, что у меня уже давно лежит без дела китайский цифровой термостат W1401 который и стал основой для создания цифрового управления водонагревателем.

Технические характеристики W1401 следующие:

• Управляющее реле стоит на 12 В с NO контактом, коммутирует ток до 10 А (14VDC) и 10 А (250VAC)

• Тип датчика ― водонепроницаемый: NTC (10К ― 3950 ― 1%)

• Длина провода температурного датчика 30 см,

• Диапазон измеряемой и контролируемой температуры: -9°C

• Точность измерения: ± 0.5 °C

• Точность управления: 1 °C

• Минимальный гистерезис: 1 °C

• Частота обновления: 0.5 сек

• Напряжение питания: 9 — 14 вольт, постоянного тока

Далее я нашел старый блок питания 12в. 1.5А для питания термореле.

В качестве корпуса я использовал имеющийся у меня небольшой пластиковый щиток от iek, он идеально подошел для моей задумки. Блок питания немного не помещался и я снял с него корпус. Затем я быстренько накидал примерно такую схемку и приступил к сборке:

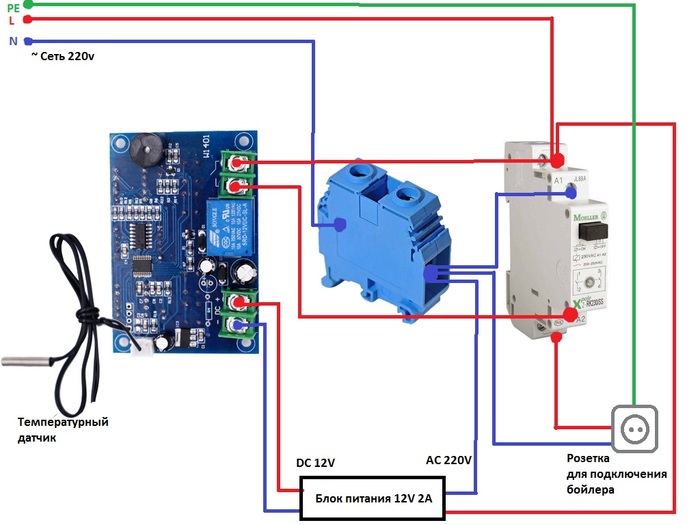

Эта монтажная схемка отличается от первоначальной тем, что для подключения бойлера я использовал розетку. Почему я установил розетку? Потому что прошло пол года, старый бойлер протек( и я купил новый термекс на 80л. Я настолько привык к цифровому управлению что решил установить его на новый. Для того чтобы не лишиться гарантии я не нарушал заводскую конструкцию.

На старом водонагревателе вместо розетки был проведен провод напрямую к тену, а термодатчик цифрового управления я вставил в трубку которая использовалась для установки штока заводского термореле (который вышел из строя).

В новом водонагревателе я установил термодатчик на под штатный указатель температуры. Для этого я аккуратно вынул указатель, установил туда термодатчик и прикрыл его кусочком пенопласта. Затем для эстетики я подрезал и прикрепил корпус указателя температуры от старого бойлера (новый при необходимости можно вернуть на место в целости и сохранности). Получился отличный муляж указателя температуры.

Источник

Термостат для выравнивания температурных перепадов в системе водоснабжения частного/дачного дома. Опыт владения полгода.

Электроводонагреватель накопительный состоит из следующих элементов:

• бак или корпус;
• теплоизоляция из полиуретана;
• внутренний бак – емкость, контактирующая с водой, покрытая стеклофарфором, эмалью или нержавеющей сталью;
• магниевый анод, защищающий от коррозии;
• нагревательные элементы (ТЭН);
• термостат для регулировки температуры;
• предохранительный клапан для сброса избыточного давления в баке.

Термостат, как и ТЭН, – важные составляющие электрических водонагревателей. ТЭН нагревает воду, а термостат отвечает за поддержание, регулировку и нагрев воды до необходимой температуры. Кроме того, он еще и отвечает за безопасность прибора, поскольку отключает ТЭН, когда температура воды становится критической и начинает образовываться пар.

Терморегулятор для бойлера — термореле: регулировка температуры, виды

На данный момент одной из актуальных покупок для дома является приобретение водонагревателя (бойлера) для воды, что объясняется огромной популярностью автономного отопления и горячего водоснабжения.
Предпосылками для этого процесса послужило повышение стоимости на централизованное ГВС и возможность людей не зависеть от графика подачи горячей воды, что особенно актуально в летний период в нашей стране.

Приобретение водонагревателя не такой простой процесс, как может показаться на первый взгляд. Покупка бойлера требует аккуратности и внимательности, чтобы устройство послужило эффективно и максимально долго, не доставляя владельцам особых хлопот.

Wza 90e схема подключения. Термостат для водонагревателя: стержневой, капиллярный, электронный

принцип работы, как проверить защитный терморегулятор

Водонагреватель позволяет создать комфортные условия проживания за счёт постоянного обеспечения горячей водой.

Главные составляющие любого водонагревателя – это:

• внешний корпус, который может быть металлическим, пластиковым или комбинированным;
• внутренний бак, который обычно выполняется из нержавеющей стали;
• термостат / терморегулятор, о котором пойдёт речь ниже;
• ТЭН (трубчатый электронагреватель).

Термостат для водонагревателя

Защитный термостат для водонагревателя – это приспособление для удержания температуры воды в рамках заданных значений. Его называют «защитным», потому что его основная функция в предохранении прибора от перегрева. Он регулируют температуру воды в баке, своевременно запуская и прекращая процесс её нагрева.

Кроме автоматизации работы, термостат несёт ответственность за безопасность пользования водонагревательным оборудованием. Потому что если температура будет повышаться, то будет расти и давление в баке. И если не следить за давлением, то может произойти взрыв системы.

Принцип работы

Каждый производитель оснащает водонагреватели разным типом термостата, однако принцип работы устройства всё равно остаётся одинаковым.

Терморегулятор размыкает контакты ТЭНа, если вода достигает нужного температурного значения, а при охлаждении жидкости ТЭН включается обратно. В этом и заключается принцип работы терморегулятора водонагревателя.

Его задача заключается в контроле за нагреванием и остыванием воды.

Современный термостат для водонагревателя может подавать дополнительные сигналы. К примеру, если произошла поломка трубчатого электронагревателя, то следующим этапом будет автоматическое отключение системы от сети электропитания. Или, к примеру, по тому же шаблону произойдёт отключение, если ТЭН не справится со своими обязанностями из-за налёта.

Виды терморегуляторов

Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.

Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.

Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.

Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.

Стержневой термостат для водонагревателя

Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану, которая связана с электроконтактами.

Капиллярный термостат для водонагревателя

Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле. Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.

Электронный термостат водонагревателя Ariston

Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые. Накладные и врезные термостаты выделяют на основании типа установки.

Как проверить термостат

Выход из строя терморегулятора – частая причина поломки даже самых качественных бойлеров. Заметить неполадки можно и самому, без посторонней специализированной помощи.

Самыми частыми проблемами, связанными с терморегуляторами, могут быть следующие:

• капиллярная трубка из меди износилась;
• сбой в настройках элемента нагрева;
• появление налёта;
• неисправности из-за перепадов напряжения;
• слабое согласование контактов нагревателя и термостата.

Для проверки термостата водонагревателя понадобится мультиметр.

Как проверить терморегулятор водонагревателя или как «прозвонить» термостат на водонагревателе

Виды терморегуляторов

Само по себе устройство бойлера довольно простое. Установить и подключить прибор можно даже своими руками. Но при выборе агрегата необходимо обращать внимание на то, какое термореле в нём установлено. Например, если в нём регулировка температуры или таковая отсутствует. Существует несколько видов терморегуляторов, на основании которых водонагреватели делят на несколько типов:

• Программируемый или простой. Это влияет на управление температурой.
• Электромеханический или электронный. От этого зависит управление прибором.
• Врезной или накладной. От этого зависит монтаж агрегата.

Чаще всего встречаются стержневые, электронные и капиллярные термовыключатели. Стержневые модели являются устаревшими и представляют собой трубку длиной 35 см и шириной 1 мм. Их принцип работы заключается в следующем. При воздействии высокой температуры трубка расширяется в размере, из-за чего возникает давление на выключатель. Недостаток такой модели заключается в его неточности. В силу того, что трубка остывает слишком быстро, бойлер работает дольше, чем это необходимо.

Принцип работы капиллярного термостата более модернизирован. Капиллярный термостат представляет собой трубку, внутри которой расположены баллоны, наполненные жидкостью, отличающейся по плотности от воды.

При повышении температуры жидкость, наполняющая баллоны капиллярного терморегулятора, увеличивается в объёме и начинает давить на мембрану и выключатель. Погрешность в расхождении составляет 3 градуса.

Электронные термостаты являются самыми часто встречающимися моделями и самыми точными. Преимущество данной модели заключается в прямом взаимодействии с реле защиты. Благодаря его наличию проводится аварийное автоматическое отключение питания в случае отсутствия жидкости в резервуаре.

Основные составляющие терморегулятора

Существует несколько вариантов ее разновидностей. Небольшие изменения в оригинальную схему позволяют добиться плавного регулирования температуры:

• переменный резистор (33 кОм) сдвигают в сторону большей температуры, чтобы получить плавность регулировки;
• функции стабилизатора 7805 на себя может взять такой же отечественного производства КР142ЕН5А;
• выключатель меняют на кнопку КМ1-1;
• можно сделать стабилизацию 12В, заменив стабилитрон и транзистор на КР142ЕН8Б.
• можно подключить цветной индикатор, который будет сигнализировать режим ожидания для последующего включения;
• на корпус монтируют светодиодный индикатор питания платы КЛ102.

Сам термодатчик монтируется в нижней части накопительного водонагревателя через герметичную трубку. Длина ее зависит от вместимости водонагревателя и составляет половину длины бака. В эту трубку и ставится капиллярный датчик терморегулятора.

Термостат для водонагревателя

Терморегулятор обеспечивает безопасную работу водонагревателя. Объясняется этот процесс следующим образом: когда повышается температура воды, то повышается давление внутри бака, который является герметичным.
Когда повышение давления не будет контролироваться, то вся конструкция взорвётся, что опасно не только для техники и окружающих предметов, но и для человеческого здоровья, если человек во время взрыва будет находиться рядом.

Терморегулятор позволяет удерживать температуру на необходимом уровне. Итог: регулятор температуры защищает от взрыва, перегрева, порчи оборудования и имущества, обеспечивает безопасность людей.

Большинство производителей стараются снабдить бойлер термостатом, потому что именно он контролирует нагрев воды в тот момент, когда подключается устройство, и за своевременную блокировку ТЭНа.

На рынке представлен широкий ассортимент моделей, но принцип работы у них всех одинаковый. В тот момент, когда необходимо подключить прибор к сети, нужно сразу же настроить уровень нагрева воды, что делается с помощью панели управления, которая расположена на корпусе.

Дальше следует отрегулировать нагревание воды. Реле, которое установлено на термостате будет отвечать за размыкание контактов ТЭНа. Когда бак полностью остынет, произойдёт понижение температуры, она станет меньше нормы. В этот момент осуществится замыкание контактов ТЭНа реле, из-за чего система снова запустится и жидкость в баке опять начнёт нагреваться.

Принцип работы

Если взять во внимание основные моменты работы термостатов, то коротко об этом можно рассказать следующим образом.

1. На бойлере устанавливается необходимый температурный показатель. Для этого на корпусе могут быть предусмотрены различные конструкции — переключатели, кнопки, рычаги;
2. Когда режим выставлен, термостат измерят, какой температуры вода в данный момент, после чего включает при необходимости нагревательный элемент;
3. Как только температура достигает заданного уровня, происходит разрыв цепи, в результате чего ТЭН перестает работать, то есть нагревать воду в емкости;
4. При остывании воды, а это происходит обязательно, терморегулятор фиксирует падение температуры, вновь замыкает цепь, после чего подогрев продолжается.

Замена и подключение термостата для бойлера

В том случае, если водонагреватель не работает, то его не следует запускать повторно. Если он не запустился, значит, агрегат не работает! И не стоит от него ждать внезапного включения, необходимо проверить на наличие неполадок. В случае, если будет установлено, что проблема заключается в терморегуляторе, то его надо заменить. Главное — это умение правильно подобрать прибор и правильно его установить. С этим вопросом помогут разобраться и интернет-ресурсы, и консультанты в магазине или на рынке.

Неисправности и их способы устранения

Термостат для водонагревателя может выйти из строя. К сожалению, такие явления не редкость, но и ничего смертельного здесь нет. Во-первых, ремонт, как правило, отсутствует – термостат, отработавший верой и правдой, выбрасывают и покупают новый. Купить такой же или с другим сопротивлением – выбор за потребителем. Во-вторых, при правильной эксплуатации водонагревателя поломки термостата можно избежать или, на крайний случай, существенно продлить ему жизнь.

Как потребитель замечает поломку термостата? Как правило, это самый распространенный способ – вода не нагревается в бойлере. В таком случае может иметь место либо неисправность нагревательного элемента, либо неисправность самого термостата, либо (что реже) неисправность обеих элементов. Для проверки последнего следует измерять его сопротивление.

Если при проверки картина на дисплее тестового прибора не поменялась – нужно купить новый термостат. Это не такие большие деньги, так что горевать незачем. Возможен еще один вариант испытания термостата: измерение сопротивления при нагреве самого термостата. Если и тогда тестовый прибор не покажет изменений – все, теперь точно в магазин.

Часто встречающиеся проблемы с термостатом

Любое устройство, даже самое надёжное и дорогое, со временем выходит из строя, чему способствует множество разнообразных факторов как внутренних, так и внешних. Поломки, на которые требуют пристального внимания:

1. Износ медной трубки.
2. Нарушение во взаимосвязи трехконтактного терморегулятора и нагревателя.
3. Сбой регулирования нагревательного элемента.
4. Образование известкового налёта.
5. Перепады напряжения могут вызвать поломку.

Если вы не обладаете знаниями и умениями в работе с терморегуляторами, их подключении, то лучше доверить этот вопрос специалистам. Это позволит, с одной стороны, избавить вас от лишних сомнений и переживаний, с другой — обеспечить правильную работу агрегату и безопасность окружающих.

Как выбрать

Обычно неисправный термостат можно заменить на аналогичный по форме и принципу срабатывания. Однако, если есть возможность купить и установить другой термостат и в этом есть острая нужда, то почему бы и нет. Главное, уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи.

Но следует не забывать: любые самостоятельные действия без наличия определенных знаний и четкого соблюдения правил по технике безопасности могут привести к очень неприятному исходу.

Казалось бы, что в бойлере важным должен быть ТЭН или объем, но, как оказалось, термостатом и его ролью нельзя пренебрегать. Задавая нужную температуру и защищая бойлер от перегрева, термостат крайне важен в работе нагревательного прибора.

Термостат водонагревателя — автоматический регулятор нагрева бойлера, контролирующий предел нагревания и минимальную температуру, при которой вода снова должна нагреваться. Формально, это условный предохранитель, который срабатывает на отключение, когда вода достигла предельно допустимой температуры нагревания, и на включение, когда остыла. Если такого предохранителя нет, водонагреватель — это герметичная емкость с кипятильником, который будет греть воду, пока не взорвется или не выйдет из строя.

Наличие термостата позволяет не только всегда поддерживать бойлер в готовности к эксплуатации, но и сокращает расходы на электричество.

Устройство и принцип работы термостата

Как функционирует прибор? На панели управления вы устанавливаете показатели нагрева. Как только вода достигает заданных параметров, срабатывает термодатчик, посылая сигнал управляющему модулю. Последний дает команду на отключение ТЭНа.

В накопительных бойлерах вода постоянно теплая благодаря регулятору температуры. Как только показатели снижаются, ТЭН снова запускается и продолжает нагрев. Поэтому вы можете получить горячую воду в любое время, без длительного ожидания.

В современных моделях термореле оснащается кнопкой выключения — термозащитой. Когда ТЭН перегревается либо нагревает содержимое выше указанной нормы, срабатывает защита — и работа прекращается. В противном случае ТЭН сгорает.

Существует несколько разновидностей термостата:

• Стержневой — устаревший тип, уже не применяется. В основе лежит трубка, которая расширяется при нагреве воды. От расширения срабатывает клавиша отключения ТЭНа. От такой конструкции отказались по причине ее неточности. Деталь располагалась близко к забору холодного потока, поэтому не успевала вовремя реагировать на повышение температуры.

• Капиллярный. Конструкция та же, но в данном случае трубка содержит жидкость, которая расширяется и приводит в действие реле ТЭНа. Погрешность составляет 3-4 градуса.

• Электронный. Самый точный из всех датчиков. Оснащается защитой от включения без воды.

Для электроводонагревателя разработаны регуляторы:

• Механические и электронные (накладные и встроенные соответственно). Механические срабатывают при расширении биметаллических пластин, электронные при сигнале датчика.
• Программируемые и механические. На первых требуется установка необходимых показателей, вторые срабатывают на кипячении или когда достигнута максимальная, установленная вручную, температура.

Бойлер перестал греть или, наоборот, перегревает воду? Термостат проверяется в первую очередь.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

Короче это можно описать так:

• Установка нужного уровня температуры при помощи рычага, кнопки или переключателя
• Измерение температуры и включение ТЭНа при надобности
• При достижении нужного значения деления выключается ТЭН
• после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.

Когда регулятору требуется замена

Нет смысла выполнять ремонт, если:

• Медная трубка пришла в негодность.
• Электроника вышла из строя.
• Элемент сгорел при скачке напряжения.

Но как на практике убедиться, что термореле неисправно? Это можно проверить мультиметром.

• Установите мультиметр в режим измерения сопротивления, как показано на картинке:

• Приложите щупы к контактам детали.
• Посмотрите на табло. При бесконечном сопротивлении термостат не подлежит восстановлению, нужна замена.
• Показывает сопротивление? Поступите так: установите мультиметр на минимальное значение. Зажигалкой прогрейте трубку термостата. Если он исправен, сопротивление увеличится и сработает защитное реле.

Если вы убедились в неисправности, для замены важно подобрать подходящее изделие. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог. Либо записать серийный номер, который есть на каждом изделии.

На что обратить внимание:

• Метод крепления.
• Размер.
• Напряжение.
• Дополнительные функции.

Параметры должны совпадать с указанными в паспорте для бойлера.

Если вы не сильны в ремонте, тогда можно вызвать мастера для замены.

Помните о технике безопасности и смотрите видео по теме:

Диагностика поломки и выбор нового прибора

Обнаружить повреждение своевременно, чтобы избежать лишних трат и сохранить своё здоровье довольно просто. То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Для проверки дееспособности и исправности снимите его с самого теплообменника, после чего поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что прибор неисправен и его нужно заменить на новый. Термостаты ремонту не подлежат.

Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту.

Лучше всего выбирать новый, такой же фирмы. Таким образом, все их параметры будут совпадать и слаженно функционировать. Форма и принцип должны быть аналогичны предыдущему. Она определяется температурами, которые нужно регулировать, качеством материалов, из которых изготовлено устройство, маркой, производителем и т.д.

На первый взгляд может сложиться впечатление, что ключевую роль играет ТЭН. Кто-то думает, что самым важным является объём устройства. Но специалисты говорят, что про качество и правила обслуживания не стоит забывать. Устанавливайте адекватные градусы нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделаете его более безопасным для вас и вашей семьи. Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

Терморегулятор для водонагревателя часто называют термостатом. Помните это, дабы не запутаться в понятиях, и не впасть в ступор, когда будете обсуждать вопрос выбора бойлера и терморегулятора для водонагревателя.

• 1 Особенности и виды
• 2 Принцип работы
• 3 Обнаружение неисправности
• 4 Выбор терморегулятора

Особенности терморегулятора

Термостат, являющийся элементом защитной системы водонагревателя, позволяет определить количество горячей жидкости в электрическом приборе. Красная индикаторная лампочка обозначает незавершенный процесс нагревания воды. Механизм поддерживает заданную температуру в бойлере, своевременно запуская и прекращая функционирование ТЭНа.

Деталь обеспечивает защиту и безопасность в случае повышения температуры и внутреннего давления, в результате которого может произойти взрыв или серьезная поломка герметичного корпуса. При достижении максимального указанного показателя или низком уровне и отсутствии жидкости термостат размыкает контакты для ТЭНа в водонагревателе и моментально прекращает подачу электроэнергии.

Преимущества покупки терморегуляторов для воды в компании сайт

В нашем каталоге представлена автоматика известных торговых марок с гарантией качества от производителя. Это значит, что купленные у нас терморегуляторы с датчиками температуры воды будут исправно выполнять свои функции, помогут сделать работу оборудования более экономичной и автономной.

Мы гарантируем нашим клиентам:

• квалифицированные консультации по выбору терморегуляторов для воды;
• подбор устройств с учетом параметров оборудования;
• оперативное выполнение заказов;
• техническое и сервисное обслуживание автоматики;
• выгодные цены.

Чтобы узнать больше и купить терморегулятор для воды, звоните нам по указанным на сайте телефонам.

Термостат для водонагревателя играет такую же важную роль, как и предохранитель в любой электрической сети. Пользователь задает необходимую температуру воды в водонагревателе, а термостат ее поддерживает. То есть позволяет нагревательному элементу работать до тех пор, пока температура воды не достигнет заданной величины.

Потом нагревательный элемент прекращает свою работу. Температура воды понижается (принудительно или естественным путем) и термостат вновь дает сигнал нагревательному элементу приступить к своим прямым обязанностям.

Отдельные, специально разработанные, виды термостатов имеют дополнительную функцию – отключать подачу электропитания к отопительному элементу в случае поломки последнего. Это позволяет избежать возможности поражения электричеством, что часто бывает при незаземленных бойлерах.

Популярные модели

При выборе термовыключателя учитывается мощность и объем нагревающей детали. Основные модели:

• стержневой;
• капиллярный;
• электронный;
• биметаллический.

Стержневой термостат – трубка, которая при достижении заданного значения температуры в бойлере линейно расширяется и давит на выключатель. Ширина детали – 1 см, длина – от 25 до 45 см. Нормальное функционирование прибора начинается после снижения градуса жидкости внутри бойлера. Преимущество – доступная цена. Недостаток – неточное определение показателей из-за быстрого остывания трубки, которое связано с близким расположением терморегулятора к клапану подачи холодной воды.

Капиллярный термостат представляет корпус с переключающейся капсулой, содержащей контрастную жидкость. Трубка выполнена из полиэстера – антикоррозийного материала, который не подвергается появлению ржавчины. При достижении максимальной температуры деталь расширяется, блокируя подачу электроэнергии и препятствуя дальнейшему нагреванию. Преимущества модели – длительный срок эксплуатации и точность показателей.

Терморегулятор основная деталь для водонагревателя

Ни одну электрическую сеть невозможно представить без предохранителя. Точно так же и бойлер не может быть без терморегулятора. Терморегулятор для водонагревателя – важная деталь, из которой состоит любой водонагреватель.
Он является одной из составляющих системы защиты бойлера (вторая – это предохранительный клапан).

Главным образом он необходим для удобной эксплуатации бойлера – благодаря нему Вы всегда сможете узнать, какой запас горячей воды на данный момент в емкости.

Термостат (как ещё называют терморегуляторы) также контролирует процесс подогрева воды и предупреждает перегрев самого водонагревателя. В случае, если термостат вышел из строя, его необходимо поменять.

Можно сказать, что это элемент, который прекращает работу нагревающей детали (ТЭНа) тогда, когда температура подошла к установленным ограничениям. В случае поломки терморегулятора температура в бойлере начнёт подниматься и в нём образуется огромное давление .

Через некоторое время это может привести к взрыву.

Поэтому правильная эксплуатация бойлера в целом, а также отдельных его частей, сэкономит ваши средства и обезопасит его использование. Именно с этой целью данная статья раскроет принцип работы, виды терморегуляторов, виды их поломок, способы диагностики и советы по эффективной эксплуатации.

Как работает терморегулятор для водонагревателя

Внешне термостаты водонагревателей могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. деталь терморегулятора для водонагревателя – это теплопроводящий стержень. Этот стержень расширяется при нагревании, приводит в работу систему контактов, которые в свою очередь отключают от сети ТЭН.

При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в работу и вода в вашем бойлере опять начнёт нагреваться. Именно в таком алгоритме заключается работа терморегулятора.

Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

Короче это можно описать так:

• Установка необходимого уровня температуры при помощи рычага, кнопки или переключателя.
• Измерение температуры воды и включение в работу ТЭНа при необходимости.
• При достижении нужного значения температуры термостат выключает ТЭН.
• после охлаждения воды снова начинает срабатывать терморегулятор, и нагревание воды начинается заново.

На сегодняшний день существуют такие терморегуляторы, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу в случае его поломки. Благодаря этому безопасность использования водонагревателя становится выше и предотвращаются случаи поражения электрическим током.

Виды терморегуляторов

ТЭНы, к которым подбирается терморегулятор, могут быть разной мощности. Чем он мощнее, тем быстрее ваш водонагреватель греет воду. Поэтому при выборе одного из видов термостата важно это учитывать.

Более того, терморегулятор для бойлера – это как раз та деталь, которая является основой всей его работы.

Если Вы правильно выбрали все технические характеристики термостата и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить Вам долгое время без внеплановых чисток и поломок. Итак, какими они бывают.

В водонагревателях используются следующие виды терморегуляторов: стержневой (биметаллический); капиллярный; электронный.

Стержневой

Такой терморегулятор для водонагревателя состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объема и мощности нагревателя.

Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Термостаты такого вида долгое время были самыми распространенными в водонагревателях..

Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная вода очень быстро охлаждает термостат.

По этой причине бойлера работают по времени больше, чем на самом деле необходимо, а это, конечно же, повышает затраты на электричество и сокращает срок эксплуатации бойлера и его деталей.

Стержневой терморегулятор для водонагревателя

Капиллярный

Этот вид терморегулятора считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор).

Его работа происходит по принципу объема расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем виде) Расширительная жидкость внутри баллона, которая по плотности отличается от воды, при нагревании меняет свою плотность, после чего действует на установленную в термостате мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие терморегуляторы точнее в своих показаниях и, как результат, экономнее.

Электронный

Электронный – наиболее современный тип, а значит самый точный и безопасный.

В свою очередь бывают двух видов: термостат безопасности и регулировочный. Если Ваш водонагреватель будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда сработает защита, которая отключит питание.

Другие виды терморегуляторов

Также специалисты выделяют и другие виды терморегуляторов.

1. Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
2. Простые (нужная температура устанавливается вручную) и программируемые (отличается более высокой точностью в работе).
3. Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
4. Предназначенные для бойлеров с косвенным (непрямым) нагревом. Такой вид значительно сэкономит ваши средства, потому что нагревает воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе (в нашем случае вода) не может нагреваться выше отметки, которая задана изначально.

Какие виды поломок встречаются чаще всего

Как определить поломку и устранить её.

• Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции термостата, которая выполняет регулирующую функцию)
• Поломка медной капиллярной трубки. Сама по себе эта детальочень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
• Сцепление ТЭНа и электрических разъемов терморегулятора недостаточное.
• Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
• Вода недостаточно нагрета, хотя мощность работы ТЭНа очень высокая (это возникает в случае неправильной регулировки работы самого ТЭНа)
• Поломка электрических составляющих терморегулятора и водонагревателя в целом ( чаще всего это случается из-за перепадов напряжения в электросети; в таком случае нужно установить средство, которое обеспечит бесперебойное электропитание, или же стабилизатор напряжения)

Диагностика поломки терморегулятора для водонагревателя и выбор нового

Как обнаружить поломку термостата своевременно, чтобы избежать лишних трат и сохранить своё здоровье? То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Как выяснить, в чём причина? Для проверки работоспособности и исправности термостата необходимо снять его с самого бойлера, после чего поставить на измерение сопротивления (Ом).

Для этого используется специальный тестер. В случае, если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что терморегулятор неисправен и его нужно заменить на новый. Термостаты, как правило, ремонту не подлежат.

Но согласитесь, что правильное выявление причины поломки и её устранение дешевле, чем покупка нового водонагревателя.

Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта водонагревателя или терморегулятора без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту.

Лучше всего выбирать новый терморегулятор такой же фирмы, что и сам водонагреватель. Таким образом, все их параметры будут совпадать и слаженно работать. Форма и принцип работы должны быть аналогичны предыдущему.

В интернет-магазинах их цена варьируется от 20грн до 500 грн. Она определяется температурами, которые нужно будет регулировать, качеством материалов, из которых изготовлен терморегулятор, маркой, производителем и т.д.

Как видим, на первый взгляд может сложиться впечатление, что ключевую роль в работе и качестве нагрева воды играет ТЭН. Кто-то думает, что самым важным является объем водонагревателя. Но специалисты говорят, что и про качество и правила обслуживания терморегулятора водонагревателя не стоит забывать.

Устанавливайте адекватную температуру нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам» поломки. Таким образом, вы защитите работу водонагревателя, сделаете её более безопасной для Вас и вашей семьи.

Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

: Водонагреватель и скрытая кнопка аварийного отключения

Критерии выбора конструкции

В случае поломки терморегулятора лучше купить аналогичную модель. Перед приобретением нужно проверить технические характеристики товара:

• вид прибора;
• размер;
• способ закрепления внутри водонагревателя;
• сила тока и сопротивления;
• потребляемая мощность;
• выполняемые функции.

При выборе термостата важно определить ключевой элемент управления (автоматические датчики или электромеханические элементы), способ задавания температурных показателей (ручной или программируемый) и установки (накладные или врезные). Узнать характеристики регулятора можно в техпаспорте нагревателя.

Выбор терморегулятора

Оптимальным вариантом будет покупка такого же элемента, который вышел из строя. Обратившись в магазин, где вы приобретали нагреватель, вполне велики шансы отыскать необходимый компонент. Тем не менее, иногда найти идентичный регулятор температуры сложно, в связи с чем потребуется отыскать аналог. Для этого обратите внимание на:

• Тип регулятора, его размеры, а также способы закрепления в бойлере;
• Выполняемые функции, то есть регулировка, защита или две функции сразу;
• Ток, на работу с которым был рассчитан ваш старый терморегулятор.

Очевидно, что терморегуляторы играют важную роль в правильном функционировании нагревателя воды. Заменить его не сложно даже самому, да и отыскать необходимый термостат на рынке не сложно. Главное — знать характеристики вышедшего из строя элемента, чтобы по аналогии с ним подобрать новый. Но это на тот случай, если приобрести такой же терморегулятор не удалось, что происходит не так уж и часто.

Терморегулятор для водонагревателя работает по принципу термометра — измеряет температуру. Зачем это нужно и чем грозит поломка элемента, читайте в нашей публикации.

Способы монтажа и подключения

Неисправность термостата не означает поломку бойлера. Правильная замена устройства обеспечит дальнейшее функционирование прибора. Признаками плохой исправности являются некорректная работа, произвольное отключение, неконтролируемый нагрев воды. Подключение терморегулятора после покупки и проверки технических характеристик товара происходит следующим образом:

1. Отключить бойлер из сети для прекращения подачи воды и электроэнергии.
2. Слить оставшиеся литры жидкости.
3. Снять нижнюю панель водонагревателя для обеспечения доступа к нагревательным элементам.
4. Извлечь предохранительное прижимное кольцо тена.
5. Вынуть датчики сломанного термостата и регулирующего блока.
6. Зафиксировать новый регулятор.
7. Присоединить прижимное кольцо.
8. Установить нижнюю панель.
9. Заполнить бак водой, и включить бойлер.

Для проверки функционирования нового терморегулятора необходимо выставить минимально возможное значение температуры. Признак правильной установки – автоматическое отключение бойлера при достижении заданного показателя. После определения принципа работы прибора выставляется градус нагрева воды.

Основные виды креплений – накладные и врезные терморегуляторы. Первый используется при электронном управлении, второй – механическом. Для бойлеров с косвенным нагревом применяются терморегуляторы, работающие от отопительного прибора.

Виды термостатов

На сегодняшний день разработано множество видов термостатов, но если говорить о приборах именно для бойлеров, то наиболее успешными являются три:

1. Стержневой.
   Такой термостат представлен трубкой небольшого диаметра (обычно до 10 мм) и небольшой длины (не больше 35 см). Принцип работы построен на элементарных законах физики: нагреваясь, трубка расширяется линейно, что позволяет надавить на выключатель. Такие термостаты долгое время были самыми распространенными в бойлерах. Однако их точность оставляла желать лучшего – при выходе из водонагревателя горячей воды , поступающая холодная вода мгновенно охлаждала термостат из-за близкого расположения последнего к подводу холодной воды. Таким образом, бойлера могли работать сверх положенного времени, а это существенно сказывалось на финансовых затратах.
2. Капиллярный.
   Более прогрессивный вид термостатов, также работающий по законам физики. Трубка, в которой находится термочувствительный баллон с жидкостью, обычно выполнена из материала, не поддающемуся окислению в течении длительного времени. Внутри баллона находится жидкость, имеющая отличающуюся плотность от воды. При нагревании плотность жидкости меняется, соответственно меняется объем, и жидкость давит на специальную мембрану, которая отключает питание. Такие термостаты более точные, если сравнивать их со стержневыми. Отклонение в температуре составляет примерно 3°С.
3. Электронный.
   Более современный тип и, соответственно, более точный. Обычно работает в тандеме с защитным реле – если бойлер будет пуст при поступлении напряжения к нагревательному элементу, то сработает защита, которая отключит питание.

По иной классификации все термостаты можно поделить на:

1. Электромеханические и электронные.
   Первый тип работает из-за биметаллических элементов, второй – благодаря электронным специальным датчикам.
2. Простые и программируемые.
   При первом типе температура задается вручную механическим путем. Второй тип более точен в своей работе.
3. Накладные и врезные.
   Для бойлеров чаще всего применяют накладной тип, если управление электронное, и врезные, если управление механическое.

Еще один интересный вариант – термостаты, которые предназначенные для бойлеров косвенного нагрева.

Такие бойлеры позволяют нагревать воду используя только питание для отопительного прибора, а значит налицо существенная экономия. Но циркулирующая в отопительной системе жидкость не может нагреваться выше заданной отметки, тогда как для бойлера потребителю может понадобиться иная температура (а чаще всего так и бывает). В таком случае следует купить специально для этого разработанный термостат.

Внимательно изучив статьи по самостоятельному изготовлению, можно попробовать выполнить термостат своими силами.

Основные виды поломок

Перед заменой термостата необходимо определить техническую неисправность:

• циркуляция очень горячей воды;
• механическое повреждение трубки;
• недостаточное взаимодействие контакта термостата и сцепления нагревательного элемента;
• скачки напряжения;
• образование накипи внутри бойлера;
• неправильное регулирование нагревательного элемента.

При выявлении неисправности необходимо знать, как самостоятельно проверить терморегулятор для водонагревателя. Этапы диагностики:

1. Извлечь термостат, перевести в режим на измерение силы сопротивления специальным мультиметром.
2. Задать максимальное значения температуры, определить измерение при включении и отключении прибора.

Отсутствие реакции – признак поломки. Во избежание получения травм в процессе диагностики в домашних условиях без специальных знаний, соблюдения техники безопасности лучше обратиться к мастеру ремонтнику.

Как правильно подобрать термостат

При выборе нагревателя или дополнительной установки термостата, следует помнить, что на нагревательный бак

и на сам термостат даются разные гарантийные условия. Это связано с тем, что многие умелые владельцы водонагревателя, при разного вида поломках берутся за самостоятельный ремонт. Наиболее частые поломки термостата:

• медная капиллярная трубка
  очень чувствительна к механическим повреждениям; после того, как она вышла из строя, ее невозможно отремонтировать, следует только заменить на новую;
• плохое сцепление электрических разъемов термостата и тэна;
• недостаточное количество горячей воды относительно общей мощности водонагревателя может быть обусловлено неправильной регулировкой тэна
  ;
• слишком горячая вода говорит о выходе из строя регулирующей конструкции термостата;
• если образовалась накипь и ее количество превышает допустимую норму, термостат будет очень часто включаться и выключаться;
• выход из строя электрических составляющих водонагревателя чаще всего обусловлен постоянными перепадами напряжения в сети; для обеспечения безопасности работы необходимо установить источник бесперебойного питания или стабилизатор напряжения.

При необходимости заменить термостат для водонагревателя нужно знать, какие виды существуют:

• Термостат стержневой
  – состоит из стального стержня, который предназначен для помещения в трубку тэна. В зависимости от мощности и объема водонагревателя, определяется длина стержневого термостата. Она колеблется от 25 до 45 сантиметров.
• Термостат, который состоит полиэстерового корпуса. В него встроено переключающее устройство (термический регулятор). Такое устройство называется капиллярным. Принцип его работы устроен на основе объема расширительной жидкости в капиллярной трубке. Расширительная жидкость действует на установленную в термостате мембрану и переключает электроконтакт.
• Электронные термостаты бывают двух видов: регулировочный и термостат безопасности. Их работа устроена так же, как и работа предохранителей, которые имеют определенное сопротивление.

Термостат для водонагревателя – это именно та деталь, которая является основой всего функционирования бойлера. При правильно подобранных технических характеристиках и выполнении всех условий эксплуатации водонагреватель прослужит долгое время без чисток и поломок.

Компания сайт предлагает терморегуляторы с датчиком температуры воды по выгодным ценам с доставкой по Москве, области и другим регионам России. В нашем каталоге представлена качественная автоматика, которая оптимизирует работу обогревательных систем, способствует поддержанию заданных температурных показателей, упрощает процесс регулировки параметров.

Терморегулятор для воды представляет собой контроллер, который осуществляет автоматическое включение и выключение нагревательного элемента для поддержания заданной температуры воды. Устройство также может выполнять функцию аварийного отключения при перегреве системы.

Отзывы покупателей

При выборе терморегуляторов для водонагревательных приборов потребители отдают предпочтение моделям с низкой стоимостью. Популярностью пользуются стержневые и капиллярные модели «Электролюкс», «Гарантерм», «Термекс». Согласно отзывам покупателей, надежным и простым в использовании является термостат с регулируемо-защитной функцией.

Срок эксплуатации бойлера зависит от нагревательных элементов и регуляторов, контролирующих показатели температуры. Несвоевременная замена неисправных деталей приводит к поломке водонагревателя. Для обеспечения длительного срока эксплуатации рекомендуется регулярно проверять состояние термостата.

Как установить регулятор тяги?

Установка и калибровка регулятора тяги для твердотопливного котла, пошаговая инструкция. Монтаж тягорегулятора на котел зота, купер, кчм, дон.

BYC07H термостат с сенсорным экраном и недельным программированием

Инструкция на терморегулятор RTC70

Монтаж

Иногда случается такие ситуации, при которых нагревательный элемент водонагревателя функционирует исправно, а термостат по каким-либо причинам уже вышел из строя – не отключается или работает не корректно. В таком случае покупку нового водонагревательного прибора можно отложить и ограничиться самостоятельной заменой терморегулятора. Для этого следует взять технический паспорт бойлера и на основании его эксплуатационных свойств и технических характеристик выбрать подходящую модель.

Для более точного выбора следует переписать все данные с маркировки старого прибора, и на основании техпаспорта и этих данных вы сможете приобрести новый термостат.

Установка терморегулятора своими руками требует наличия определённых навыков и знаний в области электромонтажных работ. Очень важным является соблюдение правил техники безопасности, без знания которых работы начинать нельзя. Замена термостата должна проводиться только на аналогичную по своим техническим характеристикам модель, использование самодельного устройства для установки в бойлер заводского изготовления не допускается.

На первом этапе следует обесточить водонагреватель и прекратить подачу в него воды из системы водопровода. Затем необходимо слить имеющуюся жидкость и снять нижнюю панель прибора, открыв, тем самым, доступ к нагревательному элементу. После открытия крышки нужно снять прижимное кольцо и вынуть старый терморегулятор вместе с регулирующим блоком.

Далее следует установить и подсоединить новый термостат, поставить на место прижимное кольцо и произвести фиксацию нижней панели. После окончания установки нужно наполнить бак водонагревателя водой, включить нагревательный элемент и проверить работу нового прибора, выставив его на минимальное температурное значение.

Если термостат отключил ТЭН после того, как вода достигла нужной температуры, то установка была произведена правильно, и терморегулятор функционирует в рабочем режиме. На последнем этапе следует отрегулировать термостат, задав ему необходимые рабочие параметры.

Источник
