Установил наконец-то регулируемый РДТ «Tomei»
#1 sverchok
Очень давно ничего не писал. Наконец появилась новость. Поставил себе регулируемый РДТ. Причиной послужила долгая заводка авто, крутить стал стартером по 3-5 секунд, потом ленивый подхват и заработало. Как-то все не мог свести все концы в одну кучу, то искал токаря, чтобы выточить штуцер в рампу, то морока была со шлангами, но все это позади. Все решил гораздо проще. От старого нерабочего РДТ отпилил «таблетку» — ту часть с резинкой, которая вставляется в рампу, обточил ровно, купил шланги высокого давления метражом, толщиной на 10 мм и на 8 мм, соответственно на подачу и на обратку. Далее докупил металлический тройник, кажется на 6 мм в жигулевских запчастях. Отпилил одну часть и начал искать аргонщика или полуавтоматчика толкового, дабы подружить воедино деталюшки, но поиски ничего не дали. У всех то-ли хрен длинный, то-ли рубаха короткая. Плюнул и сделал сам.
Рассверлил «таблетку» по диаметру трубки из тройника, запрессовал трубку в тисках, наружную часть пропаял с кислотой, внутреннюю залил эпоксидкой. Вышло крепко и надежно. Сделал стопорную пластину, которая будет держать штуцер в рампе из пластины с того же старого РДТ. Отпилил, отмерил, проточил где нужно.
Далее сборка. Демонтировал с мотора РДТ и начал ставить свою конструкцию. Шарада еще та. Пришлось поэтапно, сначала штуцер вставить, потом пластину с болтиком, потом шланг, потом хомут. Все поставил, затянул. Все-таки пришлось снять дроссель, он дал пару сантиметров пространства, заодно и промыл вместе с РХХ и ДТВ. Дальше все проще. Место для нового РДТ нашлось подходящее. Закрепил, шланг обрезал, одел, захомутал и так же с обраткой.
Включил зажигание, насос накачивает, но увидел что обратный клапан не держит. С вечера при тестировании выставил 2,8 кг/см, утром, через 12 часов на манометре ноль. Приподнял давление. На утро поехал прокатиться, проверить, через 30 км трассы, смотрю на манометре при холостых 5 очков, убавил до 3-х, глушу машину, уходит через клапан на глазах. Выставил 2, 8 на заглушенной. Полагаю насос надо бы менять, но ведь качает хорошо, только не держит. А машинка бежит славно, заводится без проблем, намного лучше, чем со старым РДТ. Посмотрю, как будет дело дальше, покручу. В идеале бы новый насос и выставить под свои форсунки давление.
Сообщение отредактировал sverchok: 30 апреля 2018 — 12:43
Источник
топливный регулятор Tomei Type S с манометром
Пожалуй самый популярный регулятор среди всех, небольшие габариты, в комплекте штуцера под шланг 8мм и адаптеры под фитинг ан6. Простой и один из самых надежных регуляторов-реплик.
- В комплекте: топливный регулятор — 1 шт., установочный фитинг (AN6 1/8NPT) — 2 шт., установочные фитинги под шланг 8мм (прямые) — 2 шт., руководство по эксплуатации — 1 шт., манометр — 1 шт
- Возможность регулировки давления
Товар полностью новый
Фото на сайте представлены справочно, производитель может менять комплектность, цвет, упаковку и некоторые элементы дизайна товаров. Если для Вас они принципиальны, то просим уточнять перед покупкой. Претензии на вышеуказанные изменения без предварительных уточнений не принимаются, возврат осуществляется за счет покупателя.
Вес: 0.3 kg
Объем: 0
Марка: универсальное
топливный регулятор Tomei Type S с манометром
Чтобы добавить отзыв, пожалуйста, зарегистрируйтесь или войдите
Инструкция по использованию, установке и основные гарантийные обязательства на
Регулятор давления топлива
Данная деталь предназначена для установки нужных значений давления топлива при тюнинге и настройке топливной системы и двигателя в целом с использованием отличных от штатных, высокопроизводительных компонентов, таких как топливные насосы, магистрали, инжекторы
■ Этот продукт не предназначен для использования на дорогах общего пользования. Он должен быть установлен квалифицированным, опытным специалистом в правильной монтажной мастерской. Самостоятельная установка НЕ допускается
■ Установка должна выполняться с соблюдением соответствующих мер предосторожности и правильного оборудования.
■ Дважды проверьте все фитинги и соединения, чтобы убедиться, что ничего не упустили.
■ Убедитесь перед запуском двигателя, что полностью отсутствуют признаки утечки топлива. При работе с компонентами, связанными с топливом, существует опасность пожара.
■ Инжекторы подходящего размера, топливный насос и ЭБУ (электронный блок управления двигателем) должны использоваться вместе для оптимального результата.
Внимание риск возгорания
При снятии и установке компонентов, связанных с топливом, необходимо соблюдать особую осторожность, чтобы предотвратить проливание или утечку. Следуйте приведенным ниже основным правилам, чтобы предотвратить любые возгорания и возможные опасности.
— подготовьте рабочее место. Помещение должно хорошо проветриваться. Не работайте рядом с источниками опасности воспламенения В помещении могут присутствовать пары топлива, которые также могут представлять опасность для пожара. Во время работы не используйте огне или искрообразующее оборудование и материалы.
— Соблюдайте осторожность при использовании электрооборудования или аналогичных инструментов: не используйте лампы рядом с топливом и автомобилем, не извлекайте топливо с помощью электрического насоса, не используйте сварочное, шлифовальное или буровое оборудование поблизости, будьте осторожны при использовании даже простых инструментов, чтобы не допустить образования искр. Подготовьте огнетушитель и держите его рядом. Предотвратите возможное статическое электричество и держите немного воды на рабочем столе, чтобы обеспечить заземление. Пожалуйста, держите автомобиль, регулятор топлива и топливный бак заземлеными во все время работы с топливной системой.
— соберите пролившиеся топливо ветошью, так быстро на сколько это возможно
— старайтесь не работать с автомобилем с полным баком топлива.
— обеспечьте чистоту на рабочем месте, чтобы предотвратить загрязнение в топливных магистралях
Принципиальная схема работы топливной системы одинакова на многих авто, кроме случаев установки регулятора в , а топливная рейка не имеет «обратки». Задачей топливного регулятора является поддержание нужного давления в рейке, нагнетаемого насосом, и возврат избыточного кол-ва топлива в обратную магистраль, ведущую в бак.
В регуляторе давления топлива встречаются все виды резьб и не нужно забывать о разных способах их уплотнения:
— прямые метрические резьбы уплотняются кольцами из мягких металлов или из бензомаслостойкой резины.
— конусные резьбы типа npt и других подобных стандартов уплотняются дополнительными подмотками в виде фум-ленты или нити либо резьбовыми герметиками. Внимание! В нашем магазине нет товаров с самоуплотняющейся резьбой nptf! Не нужно тянуть конусные резьбы без допуплотнения до прекращения течи, это чревато повреждением геометрии податливых алюминиевых корпусов и адаптеров, повреждением резьбы и засорением металлической стружкой механизмов.
Соединения фитинг- адаптер резьбовой системы AN производятся без дополнительных вмешательств. Уплотнение происходит по гладкому конусу мягких металлов из которого изготовлены фитинги и адаптеры. Требуется обеспечить максимальную чистоту соединяемых частей (если на конус что-либо попадает, то уплотнение отсутствует) и соблюдения моментов затяжки. Все именитые производители настоятельно рекомендуют собирать фитинги специальными алюминиевыми ключами с длиной плеча не более 120 мм либо использовать динамометрики с алюминиевыми губами.
Всегда используйте подходящие адаптеры для топливных реек, с полным ассортиментом которых можно ознакомится на нашем сайте.
Соединения типа «шланг-хомут» настоятельно не рекомендуем использовать для соединений подверженных давлению более 0,3 Мпа, так же обязательно использование соответствующего требованиям системы топливного шланга.
Обязательно проверяйте остальные компоненты топливной системы – форсунки, топливный насос и магистрали. Форсунки должны быть пролиты на специализированном стенде и проверены на утечки на давлении до 0,5 МПа:
1) Форсунки имеющие различный пролив, должны быть замены. При увеличении давления в топливной рейке эти различия сильно возрастут и могут стать причиной выхода из строя двигателя в целом
2) Пролив форсунок на «стандартном» для вашего а/м давлении не показателен, форсунка может отлично держать на 2,8 атм давления, но при этом спокойно начать пробегать после увеличения давления
3) Насос проверяется на выкачиваемый литраж, а также на создаваемое давление. Проверка обратного клапана насоса так же обязательна.
Компоненты топливной системы должны быть подобраны и соответствовать друг другу по производительности, используйте калькуляторы по топливным системам, которые в большинстве представлены в сети. Нужно понимать, что 850сс форсунки сольют всю рейку и РДТ вам не поможет при насосе на 170л/ч.
Так же настоятельно советуем проверять электрическую и электронную составляющую топливной системы и систем впрыска топлива. Некоторые электронные системы впрыска топлива могут открывать форсунки при выключении ДВС, ровно как и штатная система управления питания насоса может работать не совсем корректно при замененных компонентах.
Дотошно проверьте все компоненты после сборки, в случае протечек через корпус регулятора, пожалуйста, сильнее обтяните 2 поверхности другим крепежом либо клепками. Это не гарантийный случай.
При соблюдении всех требований и рекомендаций данного документа на топливные регуляторы действует гарантия 6 месяцев со дня их приобретения.
Источник

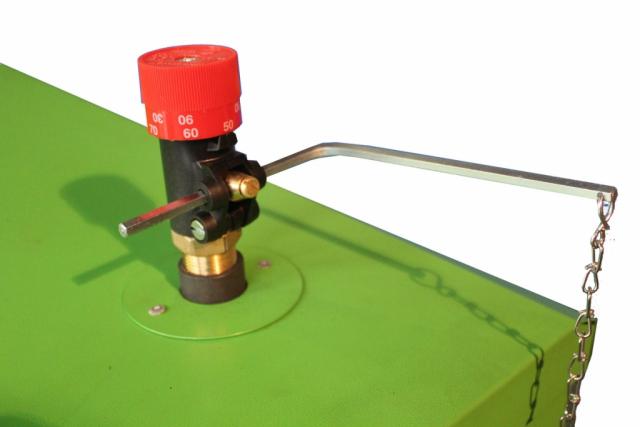

Регулятор тяги для твердотопливного котла — принцип работы, монтаж и настройка, обзор производителей

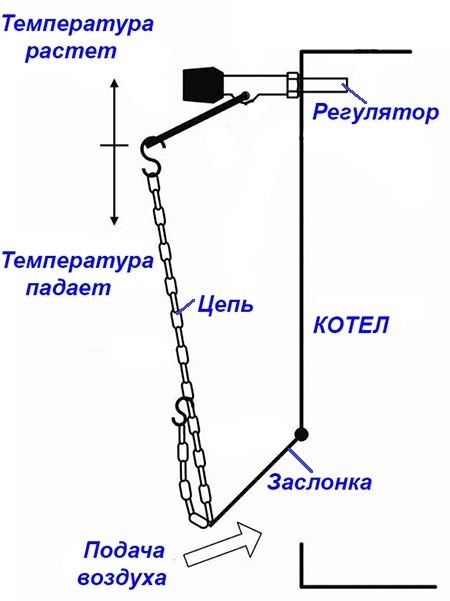

- При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
- Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
- Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
- Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.
- Не дает превысить установленную пользователем температуру теплоносителя. Не всегда его нужно греть до максимальных 90 °С, весной или осенью для обогрева вполне хватит и 60 °С.
- Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.
- Интервал регулировки температуры должен быть 60-90°С.
- Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
- Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
- Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.
- Atos (Италия) — Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
- Air Auto (Украина) — Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
- Watts RT (Америка) — Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
- Tech (Польша) — Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.
- ICMA (Италия) — Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.
- EuroSter (Польша) — Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
- ESBE (Швеция) — Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
- Regulus RT3 (Словакия) — Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
- Лемакс (Италия) — Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
- Honeywell FR 124 (Германия) — Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.
- Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
- На регулировочной рукоятке ослабить винт – фиксатор.
- Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
- Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
- Затянуть фиксирующий винт.
Обратите внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм
