Столкнулся с недоавтокадчиками. Несколько вопросов по экспорту из Archicad
Я работаю в Archicad, Autocad почти не знаю, и как сказано в теме, столкнулся с НЕДОавтокадчиками, ну или СУПЕРавтокадчиками, кому как больше нравится.
Люди не признают layout. Все должно быть в модели. Причем общий план со всеми нанесенными мебелями, выключателями и т.д.. Плюс, там же в модели, маленькие планы для печати каждого помещения. Отдельно с выключателями, отдельно с мебелями и т.д.
Вопросы скорее к знатокам Archicad
При экспорте возникли некоторые сложности, а именно:
1. В Archicad задан цвет и толщина линии. Например, синий 0,3. В Autocad она синяя, но толщина почему-то 0,35. Почему?
2. Сохраняю из плана этажа Archicad в DWG, скажем первый этаж. Открываю все ОК. Сохраняю также второй, копирую оба в один файл, на одном из этажей все сбивается. Проблема обнаружилась часа в четыре утра — блоки с одинаковыми названиями. А наименование блока — это id в Archicad. Переправлять все id нет ни желания ни возможности. Можно ли как-то решить эту проблему сохраняя из плана этажа?
3. Если сохранять из layout, и в один файл, то вышеописанной проблемы нет, но появляется новая — все чертежи разбросаны по модели. Как их собрать сообразно layout? Чтобы в модели они были как в layout, один на другом.
4. Проблема большого размера выходного файла решена мной так — пересохранением в 2000 версию, и копированием в пустой файл. Вот здесь http://forum.cadstudio.ru/index.php?topic=25359.0 было сказано о какой-то маскировке. Что это? Где ее найти? Там сказано: «(В автокад в свойствах быстрым выбором удаляю маскировку и всё ок. Выбираю тип объекта — маскировка, оператор — выбрать всё, ок, Delete)». Умоляю, подскажите где этот быстрый набор? Как разом выделить все штриховки, все однотипные штриховки и т.д., как в Archicad по ctrl-F?
5. Можно ли экспортить консолидированные штриховки?
6. Стена с проемом экпортится как блок стены, а внутри блок с дверью. Нельзя ли только дверь сохранить как блок, а стену оставить примитивами. Если им захочется что-то подвинуть, то редактировать блок стены неудобно — не видно куда продлевать, и к чему привязывать. Или там есть какая-то волшебная кнопка типа alt-F2 в Archicad?
Еще вопросик, не в эту тему. При экспорте из 17INT 6004 в 3ds модель получается кривая. Две стены рядом 380 и 10 мм. Так вот последняя в 3ds сливается с первой. При открытии в 14INT 3636 все ОК. В чем проблема?
Пока вроде все.
Всем заранее спасибо.
Autocad 2014. Archicad INT начиная с 14, и кончая 18.
23.07.2014, 21:00
23.07.2014, 21:03
23.07.2014, 21:35
23.07.2014, 21:42
В общем и целом да, вам нужен транслятор. Вот в теме http://forum.cadstudio.ru/index.php. 8269#msg148269 есть один, например. В справке хорошо описана его работа.
1. Транслятор позволяет переназначать перья/типы линий/цвета
2. Вставляйте план вн. ссылкой, затем внедряйте.
3. Никак. Один файл — один лист. Если когда-либо перейдёте на работу внешними ссылками, то это будет очень кстати, т.к. при обновлении планы у смежников не улетят.
4. http://lessonsautocad.blogspot.ru/20. v-AutoCAD.html
5. Не понятно. Транслятор может все штриховки на один слой положить. И скрыть его потом, по умолчанию, как файле шаблона, подгруженному в транслятор.
6. В настройках транслятора — Параметры сохранения — Сохранение плана этажа — Декомпозировать сложные элементы.
В самом крайнем случае — выводите в листы и делайте экпорт листа во модель (контекстное меню на названии листа в автокаде). Но это костыль, на всякий аварийный.
Offtop: Пожалуйста, при совместной работе не надо портить репутацию архикада — потом все шарахаются от совместной работы с этими подложками, т.к. архикад «привязки не правильные даёт», «когда взрываешь каша выходит».
24.07.2014, 00:32
В Archicad, в layout кладу сначала план, потом, скажем светильники. В следующий layout, тот же план, но сверху розетки и т.д. Выглядит в модели Autocad это примерно так — по горизонтали, на примерно равном расстоянии разбросаны то, что у меня было в layout. К примеру, сначала идет план, потом светильники, потом розетки. Приходится план в модели копировать, и подкладывать под светильники, копировать, и подкладывать под розетки, и т.д. Хочется процедуры размножения плана-подложки избежать.
Понимаю. Но на самом деле это я у себя не заметил. В перьях в Archicad стояло 0,35. ПРошу прощения
Мне кажется, что Вы меня немного не поняли. Речь идет о разных этажах. Экспериментальныи путем установлено, что если все этажи из транслятора в одном файле собрать, то Archicad, видимо, сам дает уникальные имена блокам Autocad. А если поэтажно это делать, то они совпадают, и Autocad, как бы это пояснить. ну грубо говоря, вставляет не блок, а его имя, и новый, вставляемый блок превращается в тот, что был в файле, в который вставляем. Надеюсь не запутал еще больше?
Если Вы предлагаете, скажем, второй этаж подгружать xref, то с этими такое не проходит. ВСЕ должно быть в одном файле. Не уверен, но думаю, что если я объеденю первый этаж, со вторым этажом, сделанным xref, все будет то же самое. Поскольку я не сильно владею Autocad, я током не знаю где это делается, но как разберусь-попробую.
Не очень понял. Я поподробнее описал проблему в посте выше.
Как я понял, в Autocad есть такое понятие как консолидированная штриховка. Возможно я путаюсь в определениях, но в моем понимании это штриховка с контуром, а не штриховка отдельно, а контур отдельно. Согласитесь, что так проще редактировать. Они хотят как проще, а когда видять одно отдельно от другого, у них идиосинкразия ко мне появляется. ПЛЮС! Что опять же для дальнейшего редактирования немаловажно — если я экспорчу четыре стены, то у меня получаются четыре блока, а если взрываю их, то получаю четыре штриховки, а не квадрат из штриховки с «дыркой». Но это наверное никак не победить.
Не пойдет! Все должно быть блоками. Кресла, светильники, розетки и т.д. В том числе и двери, а стены, повторюсь, для удобста редактирования — штриховками. Видимо буду выделять все блоки-стены, и взрывать. Стены взорвуться, а двери — останутся блоками.
И кстати, не подскажете как разом выделить все однотипные объекты, все объекты по каким-то определенным параметрам?
И самое что печальное, что все эти танцы с бубнами, нужно проделывать каждый раз, когда что-то меняется в планировке.
А еще более ужасное, что если не решить вопрос №2, то даже ничего не добавить.
В любом случае спасибо за ответы, и участие.
Источник
Как настроить транслятор для архикада при сохранении dwg

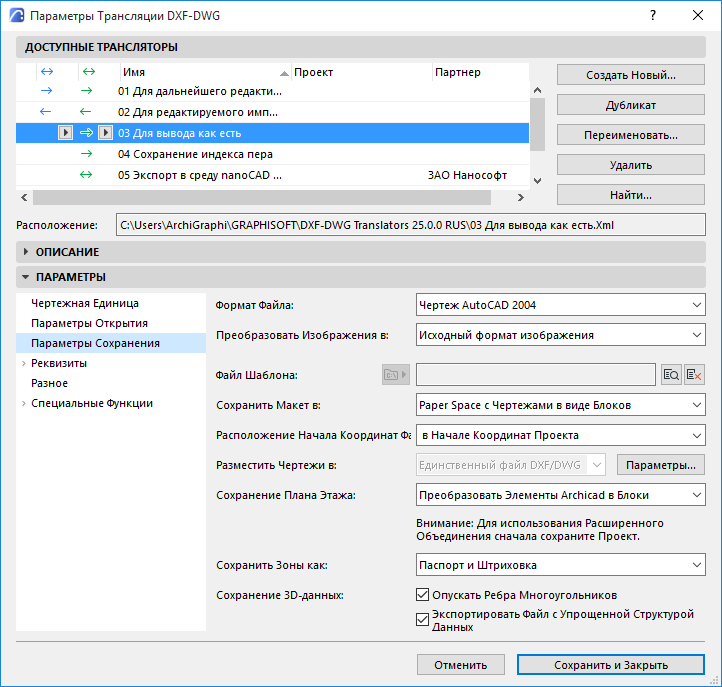

Параметры Сохранения (Параметры Трансляции DXF/DWG)
Это параметры диалогового окна Параметры трансляции DXF/DWG .
Для ознакомления с дополнительными параметрами сохранения см. Специальные Функции (Параметры Трансляции DXF/DWG) .
Указывается, в формате какой версии AutoCAD происходит сохранение файла. Возможность расширенного объединения допускается во всех форматах.
Преобразовать Изображения в
Выберите во всплывающем меню формат, в котором сохраняются изображения в AutoCAD.
По умолчанию выбирается Исходный формат изображения ; в этом случае преобразование отсутствует.
Некоторые параметры AutoCAD не можно сопоставить ни с чем в ARCHICAD, и наоборот. Например, в ARCHICAD слои не имеют цвета и типов линий; в AutoCAD они имеют такие свойства. Наилучшим решением для конвертирования таких установок является использование шаблона. Файл шаблона — это файл DXF/DWG, в котором эти преобразования уже сделаны. Если Вы выбираете файл шаблона при экспорте DXF/DWG, то элементы, поступающие на слой, определенный в файле шаблона, приобретают цвет и тип линии этого слоя. Это происходит даже без открытия пользователем результирующего файла DXF/DWG. Файл шаблона снабжается именами слоев, определенных в этом файле, поэтом нет необходимости их вводить, что упрощает создание таблицы конвертирования слоев.
Расположенная рядом кнопка Найти открывает диалоговое окно поиска и выбора файла шаблона.
Примечание: Файлы шаблонов могут предоставляться Вашими консультантами. После сохранения файла DXF/DWG для консультанта, он открывает его и делает в нем необходимые изменения (например, в перьях, слоях и т.д.). Затем он сохраняет его и возвращает Вам. Теперь у Вас имеется файл шаблона, который можно использовать при последующих сохранениях данных DXF/DWG для консультанта.
Найдите и выберите файл шаблона, чей путь показывается. С помощью всплывающего меню слева выберите вариант запоминания места расположения этого файла: абсолютный путь или относительный путь .
Для удаления файла шаблона щелкните по кнопке Очистка файла шаблона справа от поля пути файла.
Сохранить макет в
В меню Сохранить макет в указывается, в каком пространстве файла DXF/DWG сохраняется макет.
Paper Space с чертежами в виде блоков. Все элементы, начерченные в макете, плюс все чертежи будут сохранены в Paper Space результирующего чертежа AutoCAD. Все чертежи, размещенные в макете, будут преобразованы в блоки AutoCAD, и они будут обрезаны таким образом, что будут видны только те части блоков Paper Space AutoCAD, которые также были видны в макете ARCHICAD. То есть происходит точное воспроизведение того, что видно в макете. В этом случае Model Space результирующего чертежа AutoCAD оказывается абсолютно пустым.
Примечание: Если Вы разместили планы этажей ARCHICAD в макетах в качестве чертежей, то библиотечные элементы, зоны и окна/двери с этих планов этажей могут быть сконвертированы в блоки AutoCAD, только если эти чертежи имеют статус OK в менеджере чертежей (другими словами, если они являются актуальными).
Model Space . Все элементы, начерченные в макете, плюс все чертежи будут сохранены в Model Space результирующего чертежа AutoCAD. Все чертежи, размещенные в макете, будут преобразованы в блоки AutoCAD, причем все они будут обрезаны таким образом, что в AutoCAD Model Space будут видны только те части блоков, которые были видны в макете ARCHICAD. То есть происходит точное воспроизведение того, что видно в макете. В этом случае в результирующем чертеже AutoCAD будет создано Paper Space по умолчанию, которое будет пустым.
— Для чертежей, источник которых является внутренним для проекта и статус которых указывает, что они не устарели: их элементы будут размещены на идентичных слоях AutoCAD, с учетом правил преобразования слоев, описанных в Параметры трансляции DXF/DWG .
— Для чертежей, источник которых является внутренним для проекта, однако статус которых указывает, что они устарели (то есть это чертежи, которые предполагают возможность ручного обновления и которые были отсоединены от модели): их элементы будут размещены на отдельных слоях AutoCAD, чьи имена составляются из имени чертежа и его ID.
— Если чертежи берется из внешних проектов: их элементы будут размещены на специальном слое AutoCAD под именем Чертежи и рисунки (Drawings and Figures).
• Paper Space с обрезанным контентом вида. Чертежные элементы, вручную нарисованные в макете, будут сохраняться в Paper Space результирующего чертежа AutoCAD. Изображение макета будет реконструировано в Paper Space чертежа AutoCAD. Чертежи, размещенные в макете, сначала будут обрезаны их многоугольниками (это означает, что будут экспортированы только те элементы и части элементов, которые попадают внутрь вырезаемой области) и затем сохранены в формате DXF/DWG.
• Paper Space с полным контентом вида. Чертежные элементы, вручную нарисованные в макете, будут сохраняться в Paper Space результирующего чертежа AutoCAD. Изображение макета будет реконструировано в Paper Space чертежа AutoCAD. Чертежи, размещенные в макете, сохраняются полностью в формате DXF/DWG.
Разместить чертежи в:
При сохранении Макета в Paper Space становится доступно поле Разместить Чертежи в , которое позволяет выбрать способ сохранения размещенных Чертежей:
• Единственный файл DXF/DWG. Все чертежи (обрезанные или полные, что зависит от поля Сохранить макет в ) сохраняются в единственном DXF/DWG-файле. Они размещаются друг возле друга в Model Space этого файла, кроме того, создаются View Ports в Paper Space этого результирующего чертежа AutoCAD, поэтому в Paper Space они выглядят как макет в ARCHICAD.
• Связанные чертежи XREF. Сохраняется файл DXF/DWF. В этом файле размещаются ссылки на XREF-файлы. Все файлы будут сохранены в других отдельных DXF/DWG-файлах и эти файлы будут помещены в первый DXF/DWG-файл в качестве XREF. Они размещаются друг возле друга в Model Space первого файла, кроме того, создаются View Ports в Paper Space этого результирующего чертежа AutoCAD, поэтому в Paper Space они выглядят как макет ARCHICAD.

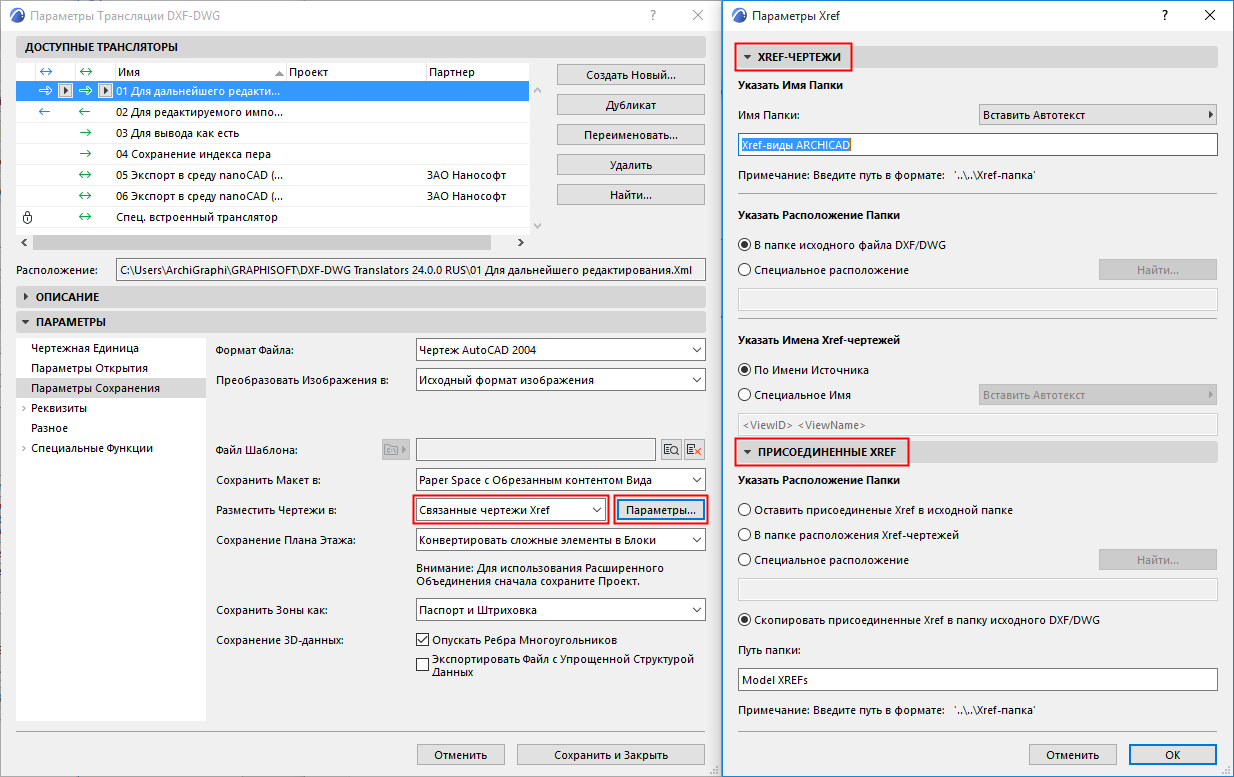

Нажмите кнопку Параметры , чтобы открыть диалог Параметров Xref.
Xref-чертежи: Представленные на данной панели параметры влияют на имена/расположение Xref-чертежей, созданных в ARCHICAD.
Укажите путь к папке, расположение папки и имена сохраненных Xref-чертежей. Обратите внимание, что в поле пути папки можно использовать Автотекст.
Присоединенные Xref: Представленные на данной панели параметры влияют на имена/расположение внешних Xref-чертежей, вложенных в проект.
Нажмите ОК для закрытия диалога.
Сохранение плана этажа
Следующие возможности доступны только при сохранении плана этажа:
• Конвертировать Элементы ARCHICAD в Блоки: элементы преобразуются в блоки, распознаваемые в AutoCAD, что позволяет не декомпозировать их (полученные таким образом блоки представляют собой наборы 2D-примитивов).
• Конвертировать только Объекты в Блоки: в этом случае в блоки преобразуются только GDL-объекты. Все остальные элементы экспортируются в виде чертежных примитивов.
• Декомпозировать Элементы ARCHICAD: все элементы преобразуются в отдельные 2D-примитивы. Этот вариант стоит использовать в случае экспорта из ARCHICAD файлов DXF в программу, не поддерживающую блоки.
• Подготовить Файл к Расширенному Объединению: эту функцию следует использовать, если вы хотите выполнить объединение файла DXF/DWG в рамках двунаправленного обмена данными. Преобразование элементов осуществляется на основе настраиваемого конфигурационного файла.
Внимание: Для использования расширенного объединения сначала сохраните проект.
Для получения дополнительно информации о расширенном объединении см. Двустороннее взаимодействие (расширенное объединение) .
Параметр Сохранить зоны как предоставляет два варианта сохранения зон: Только паспорт , Паспорт и штриховка .
Следующие варианты предлагаются только при сохранении 3D-данных:
• Опускать ребра многоугольников. Обычно цвет ребер многоугольников в 3D-окне ARCHICAD отличается от цвета поверхностей. Если Вы хотите оставить такое различие цветов в AutoCAD, то не отмечайте маркер. Если Вы отметите маркер, то линии, представляющие стороны многоугольников, не будут экспортироваться.
• Экспортировать файл с упрощенной структурой данных. Эффект этого маркера такой же, как и варианта Декомпозиция сложных элементов ARCHICAD , а именно, все данные поступают в раздел сущностей, а не в блоки.
