Ремонт батареи и звука Nokia 3310

Доброго времени суток, на волне постов о возрождении старых телефонов Nokia 3310 и Razr v3 решил и я восстановить свою 3310 лежавшую лет 10 без дела.Еще в те года у неё были проблемы с быстрым разряжением и небыло звука звонка. Первым делом я взялся за батарею поставив в неё новый элемент питания

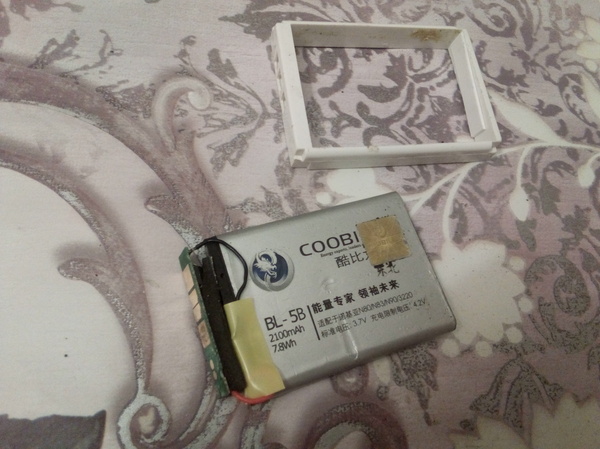

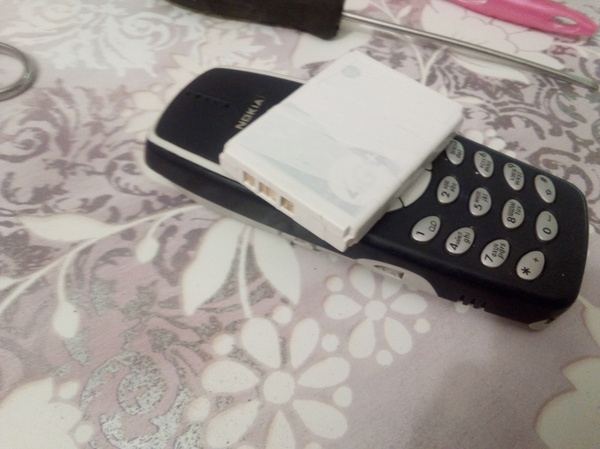

далее обмотав её изолентои ,чтобы придать ей нормальный вид, ставлю пока заряжается на лягушку

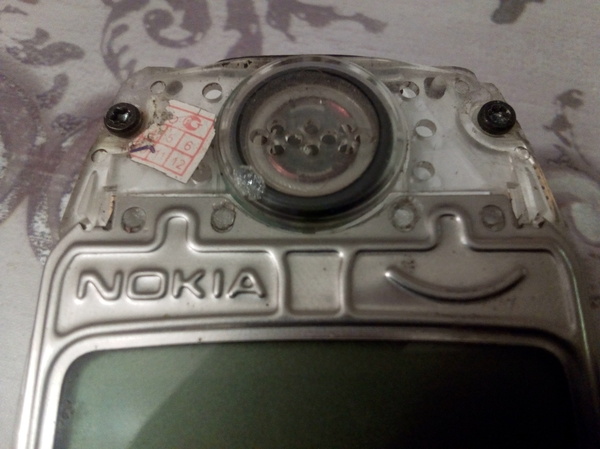

сняв переднюю панель увидел пасхалку от нокии 🙂

полазив по форумах, говорят что частая проблема обрыв сигнала и нужно ставить перемычку от микрухи до спикера

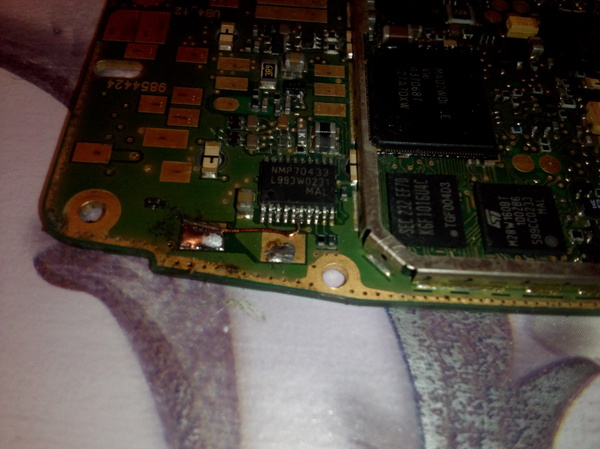

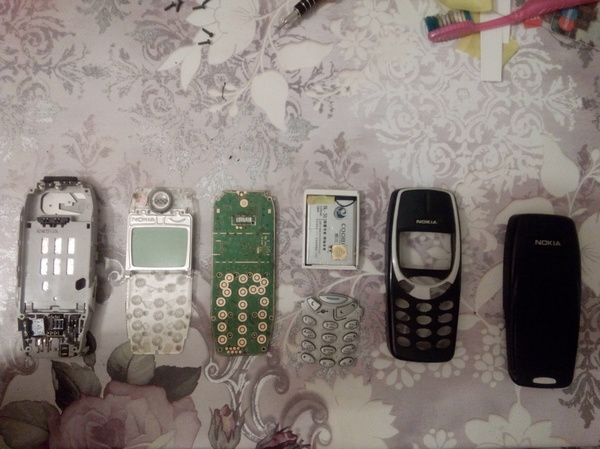

запаиваю перемычку от шестой ноги до левого контакта, и звук появился при проверке полу разобранном состоянии , собираю весь этот конструктор обратно

ну и проверяю на работоспособность

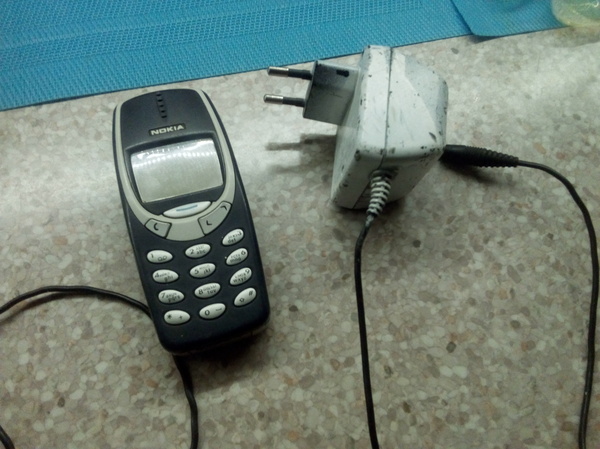

вот его оригинальная зарядка внушительных размеров

всем спасибо за просмотр

Найдены возможные дубликаты

Сообщество Ремонтёров

6K пост 35.2K подписчиков

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

>в нокии 3310 что-то сломалась

Это не настоящая нокия 3310

в 1100 то же самое, хоть телефон до сих пор рабочий, но разряжаться стал в момент, плюс хрен разберешь что собеседник говорит

не подскажете сколько по цене это примерно выйдет?

Почему изолента не синяя ? 🙁

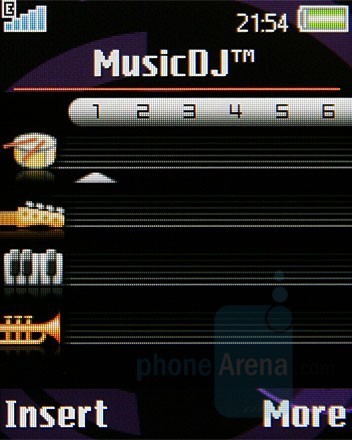

А в каком мобильном можно было музыку составлять по нотам?

это самая крутая труба в мире. а за пост однозначно лойс!

зашел сюда чтоб увидеть перемычку от микрухи на пятак буззера))

эх, давно это было)

Блин)))Я бы сейчас купил себе такую звонилку. Реально смартфон садящийся за 16 часов бесит

Чиним телевизор 1959 года

Прикупил по цене содержащейся в нем меди более-менее комплектный телевизор «Знамя».

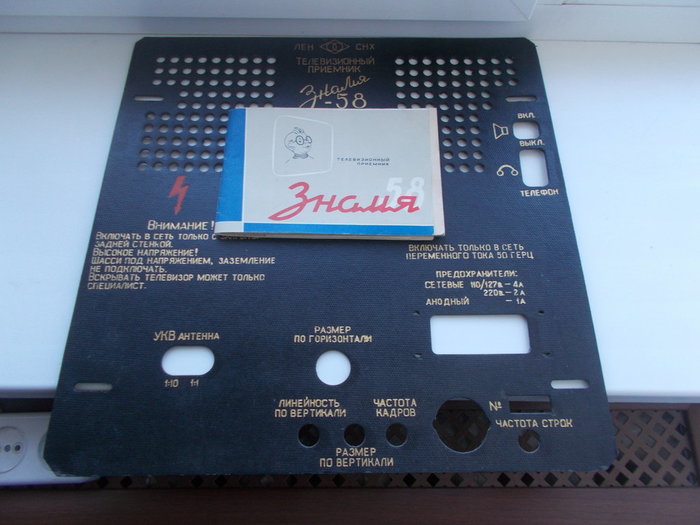

При близком рассмотрении оказалось, что мне досталась интересная переходная модель, когда электросхема с первого телевизора, а безопасный силовой трансформатор уже с более поздней. В середине 50х годов какая-то редиска нехороший человек в целях экономии меди предложила питать бытовую аппаратуру с автотрансформатора. Плюсы очевидны — одна обмотка вместо двух и более. Минус, то оказался фатальным т.к. корпус оказывался под напряжением сети и заземлить его нельзя. О чем недвусмысленно указывает надпись на задней крышке. Поубивав достаточно народу, спустя 5 лет вернулись к привычным блокам питания с силовым трансформатором. Но заземлять телеки также было нельзя, но уже по другой причине, а потом это и вовсе потеряло актуальность.

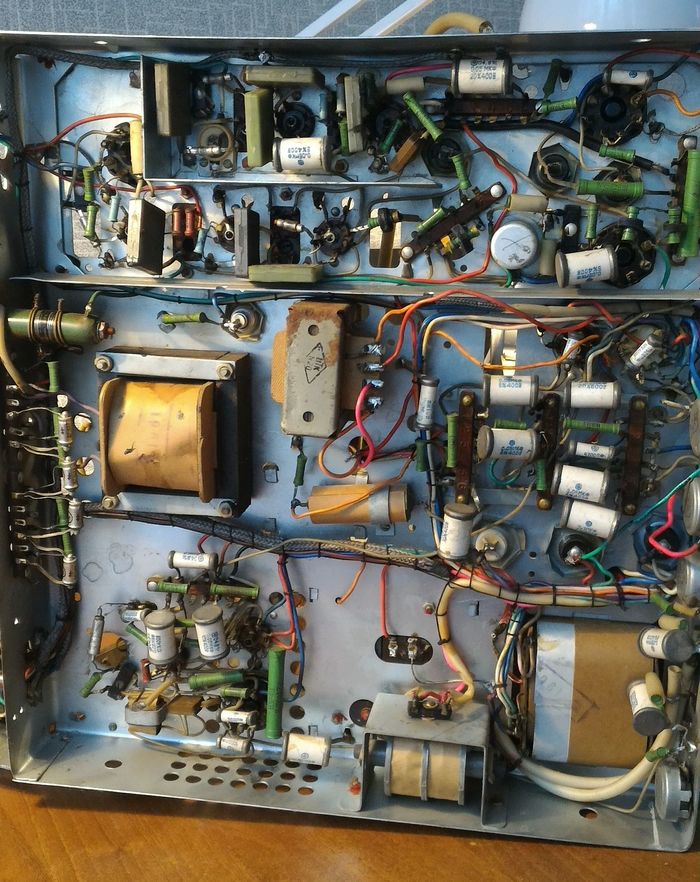

Приступим к вскрытию. Сохранился неплохо, но прожил телек насышенную жизнь годов так до 70х. Какая была хорошая раньше электроника. Не нужен ни фен, ни программатор, все на виду, а если коротнешь, то отвертку или щуп прибора испортишь или током укусит (или убьет). Возник вопрос как можно сжечь звуковой транс (ржавый в центре), но вкорячить взамен его ТВЗ — преступление против ушей. Адептам менять все конденсаторы в старой технике, то тут они теоретически вечные, чего нельзя сказать о низковольтных электролитических.

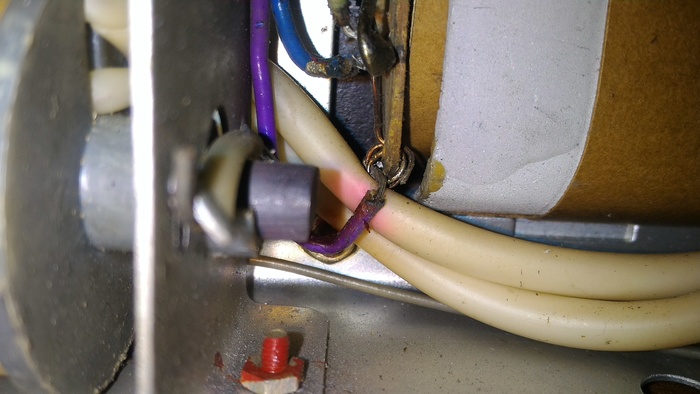

А за такую пайку надо бы рекламацию заводу послать)

Диоды, как всегда, за 60 лет превратились в сопротивления. Благо современные вполне неплохо размещаются в родных корпусах.

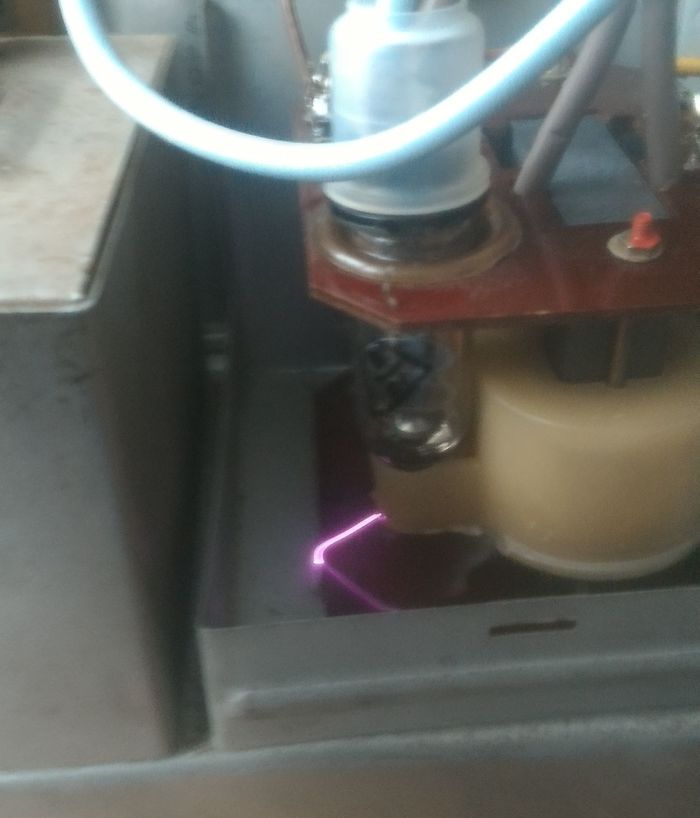

По питанию стало нормально и можно пытаться включать и тут же выключать. Строчник завонял. Тот самый искать уже бесполезно, возьмем «посовременнее» годов так 80х. А штамповали их и вовсе до середины 90х) Ставим, включаем и выключаем. Строчка пошла вразнос. Поправим.

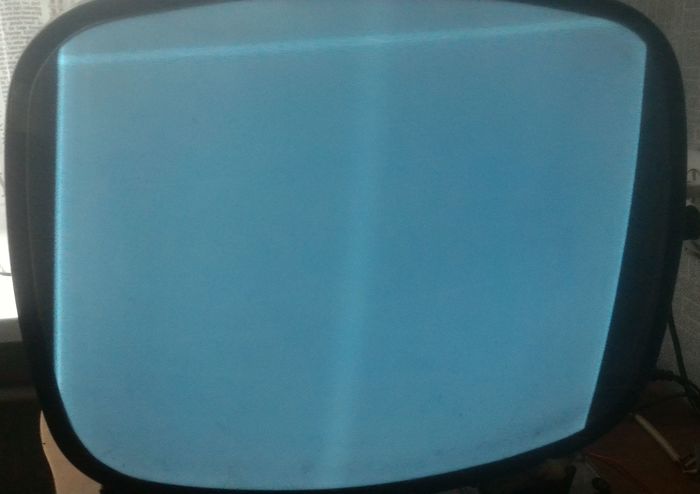

Есть растр, а значит можно заняться этим телевизором уже более плотно. Потому продолжение следует

Sony SEQ-310, Эквалайзер со спектроанализатором

Я просто обажаю покупать интересную и не очень технику подешёвке. Вот и сегодня не смог пройти мимо эквалайзера в не очень хорошем состоянии, ибо он был дёшев.

Фото спереди не передаёт всей картины, но уже можно заметить грязь.

Уж не знаю где этот аппарат стоял, но в слайдеры буквально насыпалась земля.

Впрочем, проблемы не только в регуляторах, вот такой вот неприятный ржавый подтёк неизвестно чего на разъёмах. Благо, его большая часть обычно без усилий стирается с корпуса.

Шнур питания тоже откушен и, конечно же, в грязи.

Крышку не пощадили, она промялась вместе с пластиковыми крепежами что её фиксировали.

Возможно через эту вмятину внутрь и нападало столько земли. На фото плохо понятно, но под лицевой панелью и на днище был толстый слой грязи.

Аппарат был полностью разобран, отмыт и высушен по частям. Крышку как я ни выгибал, точно по месту она вставать не захотела, но пусть уж лучше чуть-чуть притарчивает чем то что было.

Слайдеры сделаны по принципу переменных резисторов. Их я промыл спиртом и смазал машинным маслом, а на движущиеся части нанёс силиконовую смазку. Ощущения перед обслуживанием и после просто небо и земля.

Внутри тоже стало почище. Все выключатели имеют закрытый дизайн, пришлось налить в каждый немного масла чтобы они легче ходили.

Разъёмы пришлось выпаять, ибо на плате было тоже месево из ржавчины и грязи. Налёт на них оттирал спиртом и бензином, после впаял обратно.

Временно припаял шнур от какого-то советского магнитофона, не было под рукой оборванных чёрных и длинных шнуров.

В целом я доволен тем как аппрат вышел в итоге, но я почувствовал себя героем индусских роликов с «рестраврацией» аппаратуры. Все недостатки не были критичными для работы эквалайзера, зато было много грязи.

В стойке это выглядит так, и хотя 7 полос на канал мне маловато, это лучше чем ничего.

Спасибо за внимание, буду рад почитать что вы об этом думаете.

Катушечный магнитофон «Астра МК 110С1» Восстановление

Приветствую, всех кому интересна тема ретроэлектроники и не только!;) В этом посте будет рассказ о восстановлении катушечного магнитофона первого класса «Астра 110С1», аппарат 90го года выпуска (петербургский завод «Техпоибор»), но несмотря на относительно «малый» возраст аппарат выпускался чуть ли не с 80го года с названием «Астра 209» и без буквенного обозначения «С1» в середине 80х. Модернизированная версия «С1» , отлична от своих предшественников наличием сквозного канала записи и расширенным диапазоном АЧХ.

Магнитофон был очень популярен среди советских меломанов! И не без основания, тут тебе и очень сочные характеристики, и встроенный усилитель, и встроенные динамические головки 5гдш, ну и почти вдвое меньшая цена чем у одноклассников в 465 советских рублей, к примеру «Союз 110» стоил 710р без колонок.

Но все же были и очевидные минусы и самый главный это одномоторный лентопротяжный механизм с шумным передаточным роликом, также сравнительно не высокая выходная мощность УНЧ.

Перейду к этому экземпляру. Внешне аппарат вполне хорош, без глубоких царапин, лишь немного грязненький и пыльный внутри

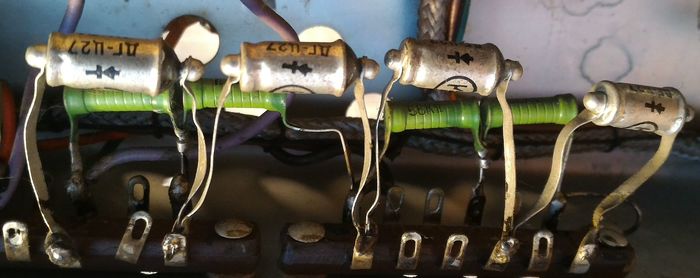

Изначально, звука из устройства не было. Причина банальная, высохшие электролитические конденсаторы, поменял все поголовно!
