Как реанимировать картридж от игровой приставки Sega

Данный способ восстановления / реанимации или даже ремонта картриджа Сега мегадрайв 2, применим не только к игровым картриджам (на микросхемах) от всех винтажных игровых приставок, но и вообще ко многим современным компьютерным гаджетам в целом. Материнки, оперативка, некоторые видеокарты (ТОЛЬКО НЕ ХАРДЫ)! Помните, если у Вас вдруг, не стартует/не ВКЛ. материнка (или игровой картридж, как в моём случае), а видимых дефектов на ней нет(ёмкостей вздувшихся, палёных мостов и прочего) и она при этом чертовски грязна — пользуйтесь этим способом и «да прибудет с вами сила!» Это лишь один из нескольких вариантов восстановления артефактов 90х/начало 200х годов, которые известны человечеству на данный момент. Можно конечно и просто протереть все эти микросхемы спиртяжкой, но зачем нам расходовать такой полезный продукт как спирт? Мы поступим проще и дешевле, ибо на пороге назревает очередной кризис. Спирт пойдёт по-другому назначению.

Для самого процесса «намыливания» мы с вами будем нуждаться в таких компонентах:

Мыло любое или даже шампунь (некоторые гурманы моют только им), щётка, вода и две руки. Сегодня, наши руки будут работать в правильном направлении, если Вы понимаете о чём я.

Рассмотрим искусство реанимации на моём личном примере «банного дня» для картриджа от игровой консоли sega mega drive 2. Поскольку данному изделию уже более 12 лет отроду (пиратка начала 2000х годов) и он с помойки (без шуток), вернее, куплен то он у порядочного дядечки-синяка, но по его заверениям, кучу картриджей для Сеги, он нашёл именно на помойке (счастливый, но грязный и неподмытый чертяка), или всё-таки несчастливый? Сама плата в жутком состоянии. Ну, вы всё сами увидите по фото ниже. Тут либо потекла TSOP капля, в которую залиты ромы игр, либо она тупо окислились. А какой чудесный аромат он источал! Я принёс к себе домой кусочек ДНК огромного кол-ва народа (СЦАК И СРАК) РАЙОНА. X. ), из которого этот кусок электроники был родом. Картридж этот — многоигровка. Робокоп + золотая секира 2 + улицы ярости + супер боевой танк = 4 игры. ПРАКТИЧЕСКИ ВСЕ ХИТЫ! Ни одна из игр не работала! После промывки и сушки заработали ВСЕ 4 ИГРЫ! Робокопа забыл сфоткать. ХНЫК ХНЫК. :((( Кароче, тут нечего особо расписывать на счёт процесса. Берите щётку, наносите на неё мыло (лучше хозяйственное) и от души мойте/трите ваше изделие! Затем сушите и вставляйте в консоль. Внизу всё наглядно показано. Смотрим и восхищаемся. И скажу в дополнение, что это конечно не панацея от всех бед и такой вариант помогает лишь в 30-50% случаев из 100 возможных. Мне повезло. Всё заработало.

Источник

«Тюльпаны» и S-Video на приставке Sega

Автор Instructables под ником Dreamcazman придумал, как добавить к игровой консоли Sega Mega Drive (Genesis) гнёзда типа RCA («тюльпаны») и S-Video. Переделанную приставку можно подключать к телевизору стандартным кабелем, а не специализированным, который не всегда имеется под рукой.

Ещё недавно читатели удивились бы, где он взял такую аккуратную накладку для вновь добавленных разъёмов:

Теперь же отвел очевиден: 3D-принтер. Файлы, необходимые для повторения этой накладки, а также показанного ниже шаблона, мастер выложил на Thingiverse .

Вообще он прикрепляет шаблон к корпусу:

Обклеивает со всех сторон малярным скотчем, после чего снимает шаблон, который теперь удобно хранить в корпусе переделанной приставки на случай, если захочется переделать ещё ощну.

Открывает корпус, временно снимает всю электронику, и вырезает отверстие под накладку:

Проверяет, помещается ли накладка:

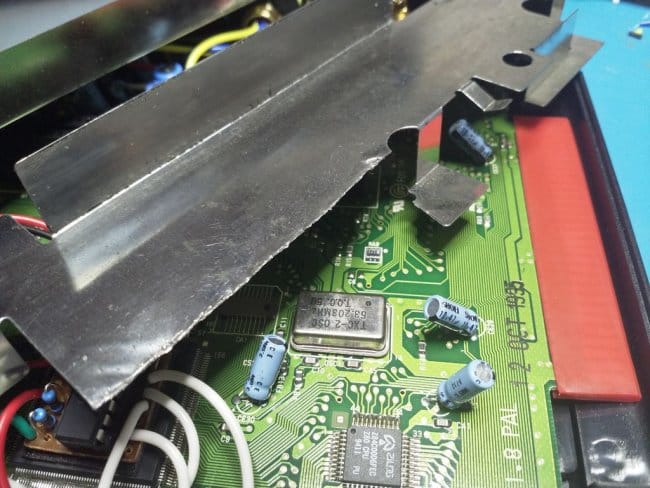

Надев перчатки, немного дорабатывает помехозащитный экран:

Все разъёмы берёт с креплением на резьбе:

Устанавливает их на накладку:

Подключает «тюльпаны» так, как описано здесь , а S-Video — так, как здесь . У некоторых консолей чип другой, с которого отдельные сигналы для S-Video снять невозможно. Тогда целесообразно модифицировать STL-файл накладки, исключив отверстие для соответствующего разъёма.

Вот и готова переделанная Sega, которой удобнее пользоваться, а «весь этот тюнинг» выглядит так, как будто выполнен изначально на заводе. Старый разъём оставлен на месте, возможность пользования специализированным кабелем и модулятором сохранена.

Источник

Как починить провод от сеги

ВЫБОР ПРИСТАВКИ МЕГА ДРАЙВ СЕГОДНЯ.

У людей которые заходят к нам в группу часто возникает вопрос, «какую сегу купить сегодня?». Кто-то советует новодел, кто-то стародел 90-х, а кто-то оригинал. Отсюда возникают сопутствующие вопросы, чем они собственно различаются на практике и как их отличить при покупке.
Сначала расскажу о практических различиях, в формате +\-

Оригинальные консоли
+высокое качество сборки и материалов
+высокое качество звука (кроме неудачных ревизий, подробности здесь: http://pscd.ru/forum/index.php?/topic/336-obzor-reviz.. )
+отличное качество изображения (при подключении через RGB, а по композиту варьируется от среднего до хорошего. Подробности опять же здесь: http://pscd.ru/forum/index.php?/topic/336-obzor-reviz..
+возможность вывода стереозвука
+возможность вывода изображения по RGB
+совместимость со всеми аддонами
-высокая цена
-региональная блокировка (будут работать только картриджи одного региона с приставкой, проблема частично решается отдельным переходником «mega-key»)
-новые попадаются редко и стоят дорого, в основном продают б\у

«Стародел» 90-х
+высокое качество звука (у многих)
+хорошее качество изображения (у многих)
+возможность вывода стереозвука (редко, только пользовательская модификация)
+возможность вывода изображения по RGB (редко, только пользовательская модификация)
+совместимость со всеми аддонами (редко, особенно с 32х из-за отсутствия РГБ вывода)
+встроенный mega key, т.е. совместимость практически с любыми картриджами (почти у всех)
+не высокая цена
-качество сборки и материалов варьируется (но зачастую лучше новодела, но хуже оригинала)
-новые попадаются редко и стоят дорого, в основном продают б\у

«Новодел»
+встроенные игры (у многих)
+возможность проигрывания игр с SD-карты (у некоторых моделей)
+хорошее качество изображения (у многих)
+встроенный mega key, т.е. совместимость практически с любыми картриджами (почти у всех)
+не высокая цена (у самых дешевых моделей)
-низкое качество сборки и материалов, высокий % брака.
-низкое качество звука (у многих)
-проблемы совместимости с графонистыми играми, пропуск кадров (у платформы Firecore)
-аутентичность (не похожи на оригинал, другие цвета\формы надписи)
-несовместимость с оригинальными аддонами
-можно купить повсеместно в магазинах, новый с гарантией

ВЫВОДЫ:
1. Если вы ничего не имеете против б\у вещей и хочется поиграть с минимумом проблем, хорошим качеством звука и изображения, при этом не париться с подбором ревизий, картриджей и не платить больших денег, как в случае с оригиналом, то ваш вариант — б\у «стародел» 90-х.
2. Если вам принципиально нужна новая приставка, но раскошеливаться на покупку новых оригиналов или клонов 90-х нету никакого желания, ваш выбор — новый «новодел».
3. Если финансы позволяют, то самым лучшим выбором будет оригинальная консоль, правильно подобранной ревизии. Для полного счастья желательно также отдельно приобрести РГБ скарт кабель (если ваш телевизор имеет такой вход) и флеш-картридж (картридж с сд-карточкой).

ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ НОВОДЕЛА, СТАРОДЕЛА И ОРИГИНАЛА.
От новодела, стародел визуально отличается системной платой, она большая, на весь корпус, тогда как у новодела зачастую миниатюрная, и бОльшая часть корпуса у новодела пустует. Разглядеть размер платы можно через вентиляционные отверстия, например по фото дна приставки со вспышкой (если дистанционно) даже вскрывать приставку совсем не обязательно. Кроме того в стародельной консоли разумеется не может быть никаких встроенных игр (за редким исключением), функции чтения SD-карт и игр для Денди)
Для тех же, кто несмотря на минусы, решил себе приобрести оригинал, думаю не лишним будет рассказать, как отличить оригинал от фейка. Дистанционно отличить хороший фейк от оригинала сложновато, особенно если есть только фото сверху. Чтоб убедится на 99%, что приставка

Источник

Варианты подключения Сеги к плазменному и ЖК-телевизору

Некоторые любители Sega до сих пор не желают отказываться от игры. Поэтому вопрос подключения игровой консоли к плазменным панелям остаётся открытым. Современные модели телевизоров не схожи с теми, что были популярны раньше. Специфика синхронизации двух видов оборудования значительно отличается.

Особенности синхронизации приставки Сега с современными телевизорами

Подсоединить игровую консоль Sega к современному ТВ со встроенной функцией Смарт Тв или даже к дешёвой модели девайса не удастся без хитрости. Поддержка подобной консоли попросту не предусмотрена.

В ТВ используется цифровой сигнал, в то время, как для Sega требуется аналоговый.

Из числа ключевых моментов синхронизации плазменной панели с Sega возможно отметить следующие:

• Минимальное разрешение иллюстрации. Картинка с разрешением 320 × 224, предусмотренная в Sega, станет передаваться в таком же качестве. Сильно заметно на ТВ с UHD, Full HD. Немного облегчить ситуацию получится только одним способом — на девайсе определить наименьшее разрешение экрана.
• Подключение через компонентный вход. Иллюстрация будет чёрно-белого формата. Решить проблему возможно. Стоит переподключить девайс на аналоговый сигнал.
• Samsung не предусмотрел AV подключение через привычные цветные порты. Подвох в том, что понадобится переходник на SCART , а сама синхронизация производится через жёлто-зелёные разъёмы.
• В ТВ LG тоже есть трудности с синхронизацией по AV. Можно применить функцию усиления видеосигнала. Для этого предстоит произвести установку через порт HDMI .
• Световой пистолет не будет функционировать.Экран LCD не может обеспечить резкую смену тёмных и светлых пятен. Восприимчивости фотоэлемента в пистолете становится мало. К тому же у современных моделей телевизоров присутствует задержка сигнала.

Подключение через AV-порт

Любая ТВ-панель оснащена аналоговым портом. Дополнительно к игровой консоли идёт AV кабель со штекерами, называемый «тюльпаном». Его задача:

• передача звукового сопровождения;
• трансляция иллюстрации с Sega.

AV-вход встроен в корпус девайса и расположен на боковой или задней панели. Имеет обозначение INPUT. Внешне это зона с разноцветными портами (всегда присутствует белый и жёлтый).

По оттенкам будет производиться подсоединение. Спутать штекеры довольно трудно.

AV вход

Алгоритм действий следующий:

1. Блок питания игровой консоли вставьте в электросеть. Кабель вместе со штекером подключите в разъёмы на консоли. Удостоверьтесь, что клавиша питания не функционирует. Подсоедините к сети,
2. Подсоедините провод AV к портам (сначала на самой Sega, а потом на девайсе). Чтобы появился звук, понадобится штекер белого цвета. За передачу изображения отвечает жёлтый.
3. Включите Sega и плазменную панель. Убедитесь, что игровой картридж вставлен верно. Дождитесь полной загрузки приборов.
4. На пульте управления ТВ активируйте режим приема сигнала по AV или AV1.
5. Запустите игру.

В видео наглядно показано, как правильно производить подключение консоли через AV:

Такой метод гарантирует хорошую цветопередачу, т. е. изображение также будет на высоте.

Как подсоединить через антенный кабель?

Если по какой-то причине AV-провода нет, то можно пойти другим путём, и произвести синхронизацию через антенный кабель. Это самый простой метод подключения. Он сильно похож на тот, что применялся в устройствах кинескопного типа.

Выполните несколько простых действий:

1. На корпусе игровой консоли найдите AV-выход .
2. Вставьте в него комбинированный штекер модулятора (устройство, изменяющее параметры сигнала), от которого отходит коаксиальный кабель. Последний необходим для передачи радиочастотных электрических сигналов.
3. Антенный провод протяните к девайсу. Вмонтируйте в нужное отверстие.
4. Активируйте работу приставки, т. е. просто включите её и вставьте в неё картридж.
5. На ТВ запустите автопоиск телепрограмм.

Способ подключения приставки через антенный кабель можно посмотреть в видео:

Функции джойстика

Подключать джойстик можно в любой момент синхронизации. Если в игре используется всего один пульт управления, лучше произвести установку в левый порт приставки. Он по умолчанию считается основным.

Функции джойстика в комбинации игровой консоли Sega и современной плазменной панели таковы:

• «Старт» (иногда может быть написано на латинском) активирует процесс игры, отвечает за паузы;
• клавиши со стрелками с левой стороны управляют движениями в игре;
• кнопки A, B, C распоряжаются основными действиями (стрельба, бег, прыжки и т. д.);
• X, Y, Z выполняют роль дополнительных.

Значения кнопок может меняться в зависимости от особенностей самой игры.

Меры предосторожности

С первого взгляда может показаться, что ничего сложного и необычного в подключении Sega к современной плазменной панели нет. На самом деле процедура обладает своими особенностями. Чтобы всё прошло удачно, рекомендуется соблюдать меры предосторожности.

• Перед работой проведите чистку портов и штекеров. Пыльные детали при контакте способны привести к короткому замыканию.
• Не осуществляйте переключения кабелей / замену картриджа, не отключив консоль от электропитания. Любые операции с игровой приставкой (кроме самой игры) лучше сопровождать отключением.
• После того, как игра завершёна, не оставляйте игровой картридж в приставке. Если упустить этот момент из вида, это может спровоцировать поломку деталей конструкции в устройстве.
• При подключении и в процессе игр, аккуратно обращайтесь с проводами. Это наиболее слабое место у Sega. Если что-то выйдет из строя, найди составляющие будет очень сложно. Сейчас такие игровые приставки не выпускаются.
• Обезопасьте Sega от разного рода воздействий (механических и термических). Консоль лучше всего устанавливать вдали от отопительных приборов и не ставить в местах, где попадают солнечные лучи. На влагу Sega также реагирует негативно.

Подключаем Сегу к монитору компьютера

Если по каким-то причинам не получилось произвести синхронизацию приставки с плазменной панелью, то можно подключить Sega к монитору компьютера. Дополнительно потребуется приобрести видеоадаптер или ТВ-тюнер. Для процесса подойдёт интегрированный в ПК прибор.

Лучше использовать портативное устройство, которое передаёт сигнал через порт HDMI.

Алгоритм действий следующий:

1. Установите на компьютер программу-драйвер, и произведите настройку ПК. Чтобы удобнее было использовать приставку, советуется установить специализированную программу. Называется она AverTV.
2. Произведите настройку проекта.
3. Подключите консоль к тюнеру либо адаптеру по той же системе, как и при синхронизации помощью AV-провода.
4. Начинайте играть.

Проблемы и их решение

В процессе эксплуатации приставки совместно с телевизором иногда возникают незначительные проблемы.

Распространённые неполадки изображения:

Иллюстрация не выводится на монитор. Причин может быть несколько. Проверьте:

— правильно ли подсоединён адаптер;
— верно ли вставлен картридж;
— совпадают ли по цвету разъёмы и провода.
Картинка чёрно-белая или мигает. Проблема может крыться:

— в антенном кабеле и неверном его подключении;
— настройка телевизионных каналов не произведена;
— в настройках ТВ выбран цифровой сигнал, а не аналоговый;
— картридж вставлен неправильно.

• Отсутствует звук. В этом случае всё просто. Возможно отключено звуковое сопровождение в самой игре или на телевизоре. Убедитесь в обратном. Проблема могла возникнуть из-за неправильно подключенных проводов «тюльпана».
• В момент игрового процесса на мониторе появляются полосы разного характера. В этом случае отрегулируйте девайс тонкой настройкой.

Насладиться игрой на старой Sega можно на современном телевизоре. Подключение и синхронизация устройств на требует особых навыков и специальных дополнительных гаджетов. Альтернативой и запасным вариантом является подключение к ПК. Здесь потребуются минимальные познания работы с программным обеспечением.
