Ремонт спидометра в автомобиле

В наше время машина является комфортным и доступным средством для передвижения. С помощью авто мы можем быстро добираться, не опаздывать, но за это мы платим деньги, которые идут на ремонт разных поломок, которые нередко бывают с машинами. Спидометр выходит из строя нередко. Данная статья поможет починить его самостоятельно.

Опытные водители могут точно определить скорость движения на глаз. Новичкам это сделать сложнее. Лучше сразу починить спидометр, чтобы избежать аварий и неприятностей.

Для этого понадобятся следующие вещи: руководство об эксплуатации авто, герметик, набор инструментов, обычная пластиковая вилка.

Перед тем, как приступить к ремонту внимательно прочтите нужный раздел руководства. Здесь можно найти несколько советов, которые помогут устранить поломку.

Неисправность может проявиться так:

Стрелка постоянно прыгает.
Стрелка не меняет своего положения.

Протестируйте спидометр. Рядом с ним есть кнопка для его тестирования (у большинства автомобилей). Если режим тестирования не помог, разберите панель управления и доберитесь до механизма, вращающего стрелки, осмотрите его.
Лучше загнать автомобиль в гараж, поставив на тормоз. Откройте капот и отсоедините от аккумулятора минусовую клемму. Это не даст замкнуться бортовой сети, затем надо демонтировать торпеду.

Чтобы это сделать:

Снимите накладки.
Открутите руль.
Снимите переключатели, расположенные под рулем.

Потом выверните самонарезающие болты, которые крепят торпеду. И уже затем ее демонтируйте. Возьмите торпеду за края, потяните на себя без усилий, далее отсоедините провода. Заранее промаркируйте их, это пригодится при обратной сборке. Теперь вытаскивайте торпеду.

Осмотрите панель приборов. Для отсоединения от торпеды, надо открутить болты. Снимите стекло, которое крепится пластиком. Это делают, нагревая место соединения, феном. Тогда стекло легко отсоединить. Уберите все остатки от прежнего герметика тряпочкой.
Теперь необходим осмотр тросика спидометра. Часто поломку вызывает обрыв тросика. Если он оборван, надо его заменить.
Бывает, что дело в прогибе оси стрелки. Снимите ее, подложив под стрелку пластиковую вилку, приподняв ее вверх. Обычно стрелка легко снимается. Замените ее, если она погнулась.

С обратной стороны панели приборов есть шестеренки, которые обеспечивают вращение спидометра. Осмотрите их, если требуется, то замените. Это надо делать при нехватке зубчиков или если есть иные причины сомнений в их работе.
После устранения неисправностей надо все собрать, используя новый герметик. После обратной сборки проверьте работу спидометра. После этого спидометр, как правило, начинает исправно работать.

Если Вы не уверены, что сможете все сделать сами, лучше обратитесь к профессионалам.

Источник

Как отремонтировать стрелку спидометра

Для всех у кого стрелка зависает, дёргается, ведёт себя неадекватно не затягивайте с ремонтом, последствия могут быть хуже чем в моём случае

Изначально машина досталась с не работащим аналоговым спидометром, включал электронный, захотелось сделать, за одно пыль убрать
Итак погнали:

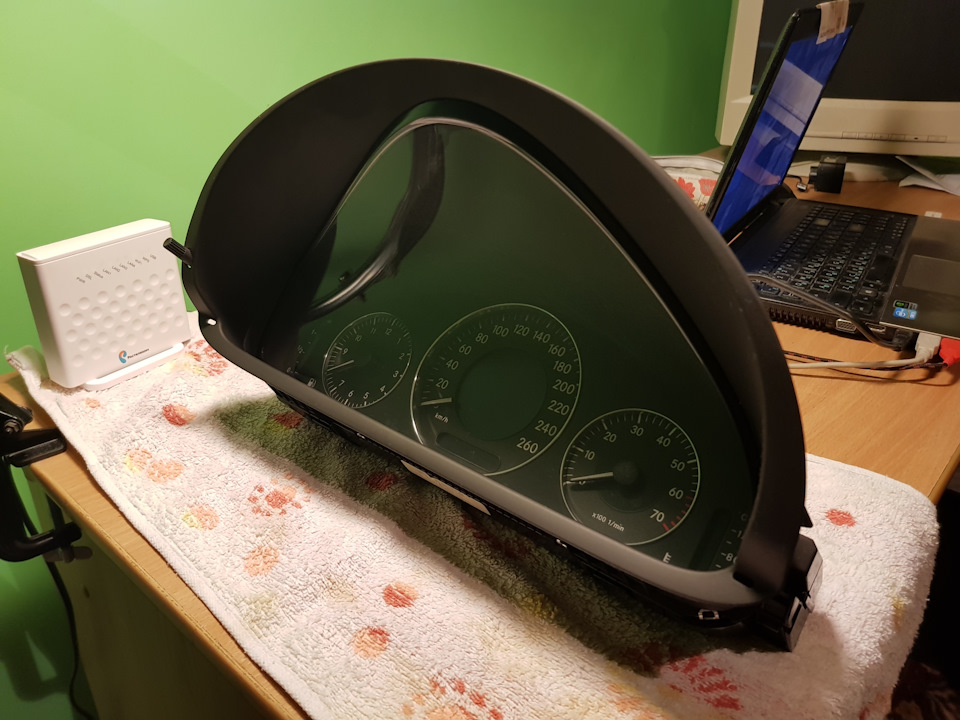

что бы снять приборку, необходимы спец.крючки, но можно обойтись одной вязальной спицой примерно 10 см, вставляемв элипсное отверстие в приборке и спица должна упереться в защелку, после этого немного продавливаем спицу внутрь, но без фанатизма⚠️

Затем другой рукой отодвигаем край, который спицей отщелкивали, потом со второй стороной тоже самое
В общем если не разберётесь, вкл.ютюб, набираете «снятие приборной панели w203» там всё наглядно

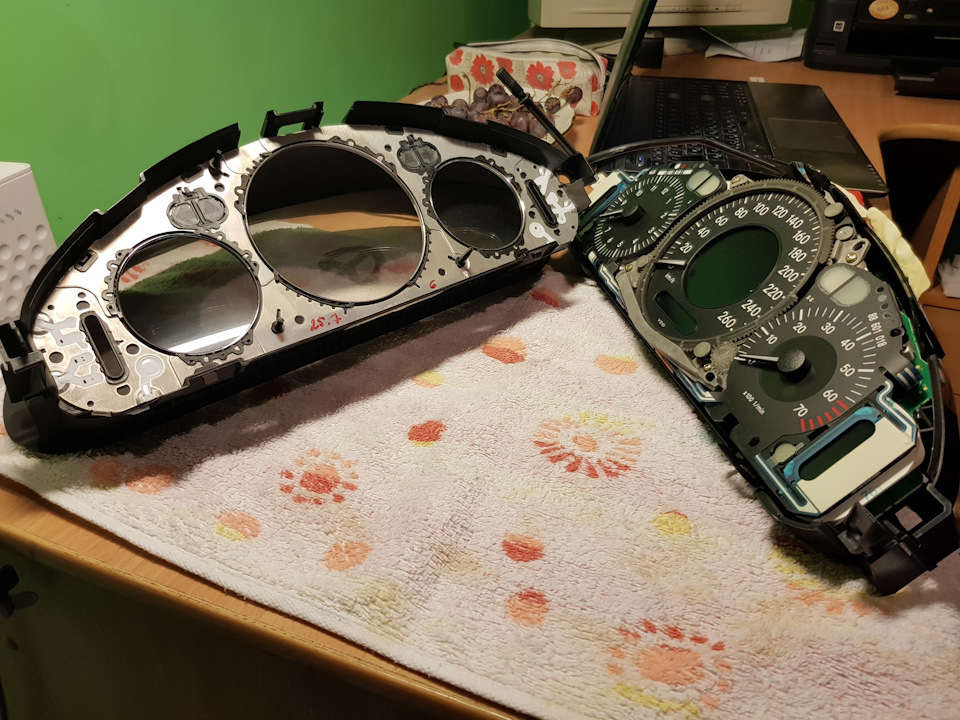

Итак приборка снята, половиним, пластмасски все на защёлках, проще некуда

Далее, в моём случае выпавший из приборки кусок зубчатого сектора

Неисправность может проявиться так:

Стрелка постоянно прыгает.
Стрелка не меняет своего положения.

Чтобы это сделать:

Снимите накладки.
Открутите руль.
Снимите переключатели, расположенные под рулем.

Если Вы не уверены, что сможете все сделать сами, лучше обратитесь к профессионалам.

Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.

Как работает спидометр

Существуют две основные модификации спидометров:

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Неисправности спидометров

Чаще всего встречаются следующие неисправности:

обрыв или повреждение тросика;
соскакивание наконечника тросика с ведомой шестерни;
неисправность механического или электронного индикатора;
неисправность датчика импульсов;
плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

Для диагностики вам понадобятся:
моторчик на 12 Вольт;
плоская и крестовая отвертки;
фонарик; домкраты и подставки;
инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

плоская и крестовая отвертка;
тестер;
набор ключей;
сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Источник

Как отремонтировать спидометр своими руками

Не секрет, что точные показания спидометра крайне важны для водителя. Именно по этому прибору шофер знает, с какой скоростью передвигается легковой транспорт и сколько километров всего пройдено автомобилем.

Поломка спидометра чревата опасными последствиями – от штрафа за превышение скорости до некорректного переключения передач, непопадания в поворот из-за превышенной скорости.

Как понять, что спидометр начинает выходить из строя?

На неисправность спидометра водителю могут указать следующие проявления:

Полная остановка цифр, считающих общий километраж пробега
Прибор указывает неточную скорость (проверить можно по включенному на независимом устройстве навигатору).
Выходят из строя датчики приборной панели.

Порядок подготовительных действий, чтобы приступить к ремонту спидометра:

Для начала нужно снять переднюю панель и обесточить переключатели световых сигналов автомобиля (габариты, поворотники, ближний свет).
Затем вынуть магнитолу и отключить прикуриватель, открутить винты, которые фиксируют панель и тросик спидометра.
После этого снять 3 колодки и саму панель. Теперь крепежные болты спидометра доступны, и их нужно выкрутить.

Если прибор показывает скорость выше реальной, рекомендуется выполнять следующие действия:

стрелку перебрасываем через ограничитель;
под данными прибора укрепляем небольшой кусочек строительного скотча;
с помощью карандаша ставим риски на скотче. Расстояние между двумя рисками должно быть равно 7 миллиметрам, что равно скорости 10 км в час;
вытаскиваем стрелку и ставим ее таким образом, чтобы ее низ перекрывал вторую риску.

Если все было сделано правильно, стрелку нужно вернуть в исходное положение.

При неточном показании общего пробега машины, цифры нетрудно поправить вручную. Датчики скорости, которые пришли в негодность по той или иной причине просто меняются на новые.

Ремонтируем спидометр своими руками

Если спидометр не подает признаков жизни, или показывает ложные показания, вполне возможно, что можно ограничиться заменой привода. Сам привод в машинах ВАЗ исполнен в виде гибкого вала, общей длиной не более 355 см, либо электрическим приводом. На время ремонта «Девяносто девятки» шестеренки привода, уплотнительные кольца и привод спидометра в обязательном порядке необходимо снять. На удачу, их можно снять, не трогая коробки передач.

Руководство по ремонту автомобиля рекомендует автомобилистам сделать следующие действия:

Машина перегоняется на смотровую яму.
Торцовым ключом необходимо открутить от кузова болт, который крепит к коробке передач корпус привода спидометра.
С помощью отвертки деликатно поддеть и снять корпус.
Также необходимо извлечь ведомую шестеренку.

Будьте внимательны при визуальном осмотре гнезда, где установлен наконечник гибкой тяги прибора. Шестеренка не должна быть слизанной и иметь какие-либо дефекты. При их присутствии ее необходимо поменять.

Корпус коробки, где будет установлен привод, внимательно осматривается. Если там есть след от машинного масла, то нужно заменить уплотнительное кольцо. Для этого следует вытащить ведомую шестеренку и вытолкнуть уплотнительное кольцо. Детали аккуратно и дочиста промываются в керосине. После того, как они просохнут, необходимо установить их в том же порядке, как вы их вынимали.

При решении выполнить все работы самостоятельно, автовладелец экономит внушительную сумму денег, которую ему пришлось бы выложить мастерам в автосервисе.

Как исправить показатели пробега автомобиля ВАЗ

Многие автолюбители прибегают к методу скручивания километража на автомобилях. Обусловлено это желанием как можно дороже продать своего железного коня или упростить процедуру прохождения технического осмотра.

Любители давно придумали способ скручивания показаний на спидометре. Главной головной болью становится корректная установка прибора на свое место.

Четкая работа спидометра – залог безопасности на дорогах!
