Настройка ip видеокамеры DS-I114W
Для того что бы настроить ip видеокамеру DS-I114W подключите ее к коммутатору или роутеру.
Убедитесь, что на передний панели DS-I114W замигал индикатор link. От этого зависит дальнейшая настройка DS-I114W (Если он отсутствует, а индикатор power горит красным цветом, то проверьте соединение ethernet возможно плохой контакт или плохо обжат кабель). Если у вас с индикацией все в порядке, то переходим к следующему шагу.
Через компьютер найдите камеру в локальной сети. Как это сделать?
Есть несколько способов. (но для этого нужно убедится что камера и компьютер находятся в одной подсети)
Допустим у компьютера ip адрес 192.168.1.101, а у камеры 192.168.2.140. В этом случае как бы мы не пытались найти камеру у нас не получится. подсеть должна быть одинакова. ПК 192.168.1.101 у камеры 192.168.1.140. Тогда мы сможем ее найти в настройках роутера или же через программу sadptool от hikvision.
1) способ как я написал в примере это нахождение камеры в настройках роутера. в моем случае роутер mikrotik. У вас может быть любой другой роутер.
Вам нужно будет найти список подключенных устройств. По мак адресу вы узнаете какой ip адрес присвоен вашей камере.
2) Второй способ через программу sadptool. Вам необходимо будет скачать программу с официального сайта, установить на компьютер и запустить поиск. Программа сама найдет камеру в вашей локальной сети.
Активируем камеру. Вам просто нужно ввести логин пароль. (запишите их что бы не забыть)
* С момента как статья попала в топы по настройке данной камеры я наблюдаю некоторые запросы из поисковой системы, на которые просто нет ответов в данной статье. Будем значит дописывать ответы! Если вы не находите ответ или есть рекомендации для дополнения статьи прошу писать на наш электронный адрес.
1) Часто задаваемым вопросом стал стандартный пароль от данной камеры.
Ответ: Вообще при первой активации камеры, когда вы попадаете на веб интерфейс, вам камера сама предлагает ввести логин и пароль которые вы будите использовать.
Если же такого не произошло то попробуйте подобрать. из стандартных наборов всех камер. Например: admin, 1234, Просто без пароля.
В противном случае пере прошейте камеру на заводские настройки. Или сбросьте. Что бы сбросить камеру удерживайте кнопку reset которая находится позади камеры.
2) Перепрошивка устройства с использованием сервера TFTP. Инструкция здесь по ссылке

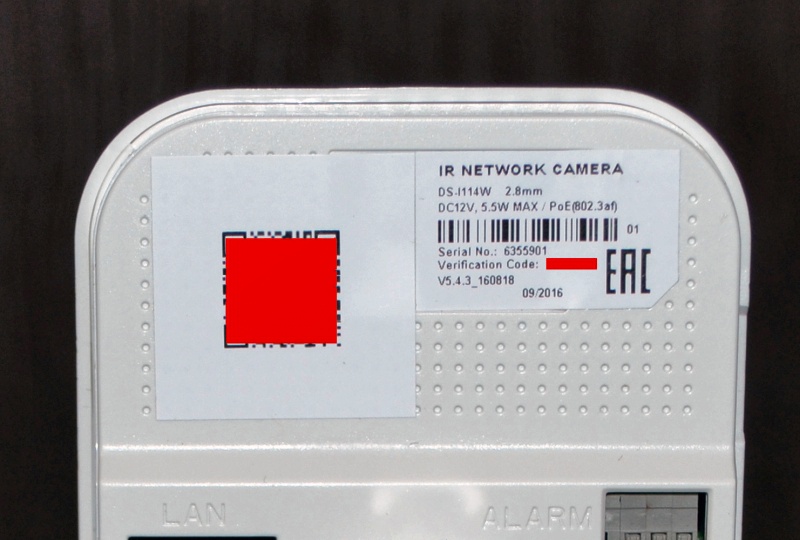

3) Код верификации находится на задний крышки самой камеры. (там где MAC адрес)
4) Для скачивания видеоархива с камеры браузер internet explorer не обходимо запустить из под Администратора. (в противном случае будет написано скачивание не удалось).
Используем введенные данные для входа в веб интерфейс камеры для дальнейшей настройки.
Для того что бы сделать вывод в облако DS-I114W hik-connect сервис вам необходима, зайти в настройки сети. Перейти на вкладку доп. настройки и выбрать пункт платформы доступа и поставить галку вкл.
Зарегистрируйтесь на сайте euauth.hik-connect.com, Добавьте устройство по серийному номеру. Его можно посмотреть на задний крышке видеокамеры. Нужно будет ввести логин пароль от камеры. Которые мы задавали в шаге 3.
После устройство отобразится в списке. Скачайте приложение hick connect на смартфон. Введите данные, которые вы использовали при регистрации в облаке hick connect.
Вы можете просматривать данную камеру удаленно.
Вы можете приобрести камеры видеонаблюдение в нашем интернет магазине в каталоге камер видеонаблюдения.
Источник
Обзор на IP-Видеокамера Hikvision HiWatch DS-I114W (2.8 mm)
Так уж сложилось, что я вновь возвращаюсь к теме обсуждения IP-камер от компании Hikvision.
Видеонаблюдение с использованием IP-технологий давно стало привычным делом. Если вы оставили на ночь под окнами «железного коня», если к вам в дом тайно пытается проникнуть незнакомец, если приглашенная вами няня не совсем добросовестно выполняет свои обязанности, а престарелые родственники нуждаются в постоянном присмотре, то IP -камера может стать вашим незаменимым помощником. Спокойствие человека — дорогого стоит. Но какую же видеокамеру для этого выбрать? Выбор зависит от поставленных задач и ваших финансовых возможностей, т.е. бюджета, который вы готовы выделить на обеспечение вашего же спокойствия. Но для начала решите, что вам важно. Одно дело, когда нужен общий обзор пространства внутри какого-либо помещения, прилегающей территории без особой детализации. И совсем другое – если вам важно различить мелкие детали на приличном удалении. Ясно, что одно и то же устройство обе эти задачи решить не сможет. В первом случае нужен широкий угол обзора, во втором — объектив с длинным фокусом, а значит, узким углом. И не надо гнаться за мегапикселями. Это может вам помочь далеко не всегда. И бюджетная камера с матрицей 1/4 дюйма, разрешением 1280х720, с фиксированным или вариофокальным объективом в семи из десяти случаев вас вполне устроит. Стоимость таких камер не очень высока. И в среднем составляет около 3-6 тысяч рублей. Можно найти и дешевле, если имя производителя вас совсем не волнует.

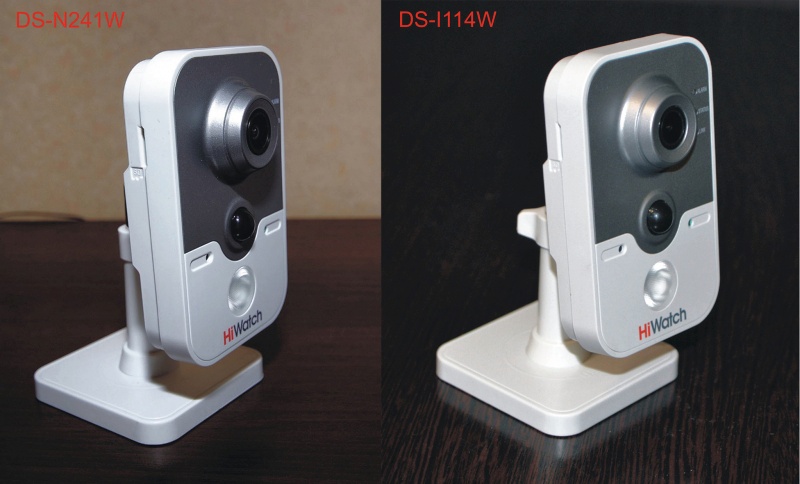

По сему выходит, что пора представить главную героиню этого обзора, IP-камеру бюджетной линейки HiWatch от компании Hikvision, DS-I114W. Отмечу, что она практически не отличается от своей предшественницы — HiWatch DS-N241W. Те же узнаваемые кубические формы, тот же конструктив самой камеры и кронштейна к ней. Боевая раскраска — та же. Да и технические характеристики у них схожи. Ну просто однояйцевые близнецы.
Удивительно совпало и то, что 241-ю модель я приобретал тоже в длинные праздники. Правда это были не новогодние, а майские. Как и в прошлый раз, опробовать приобретение времени оказалось предостаточно. Но всё по порядку.

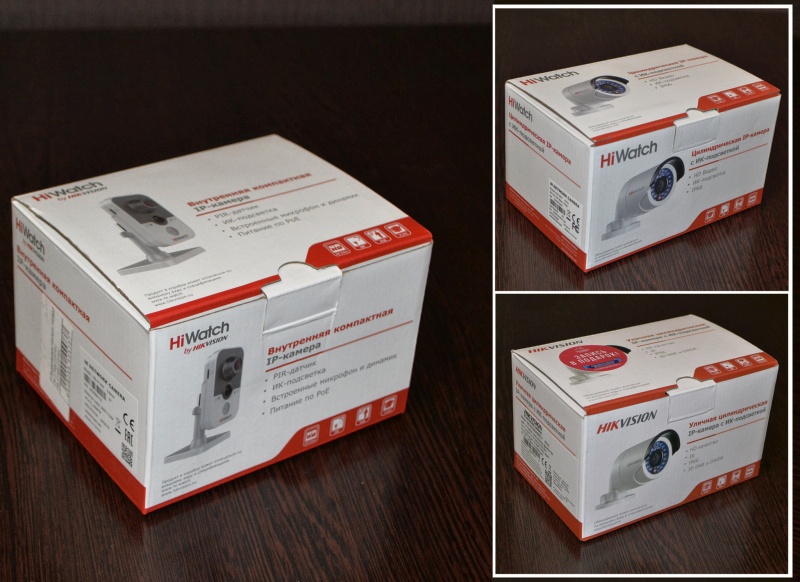

Вначале традиционно отмечу качественно выполненную упаковку с морем полезной информации. Коробка — уже узнаваемая. Многие модели камер Hikvision имеют точно такую же (я о наружном исполнении — разумеется).
Комплект поставки — без излишеств. Внутри коробки сама видеокамера DS-I114W в компактном корпусе популярного формата «Cube», кронштейн, диск с ПО, краткая инструкция, крепежная фурнитура и шаблон, метровый патч-корд RJ45 — RJ45 пятой категории и кое-какая «литература».

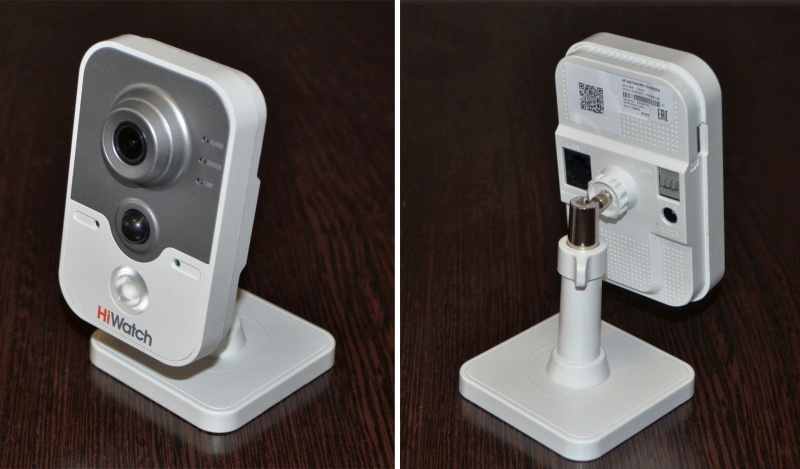

Описание камеры начну с дифирамбов в её адрес. Дизайн камеры — превосходен. Она без проблем впишется в любой интерьер. HiWatch DS-I114W является идеальным решением для дома и офиса. В ней есть все: микрофон, динамик, слот для карты памяти, аппаратный детектор движения (PIR-датчик), Wi-Fi. Поддержка стандартов IEEE 802.11b/g/n позволяет камере обмениваться информацией с точкой доступа на различных скоростях на расстоянии до 50 метров. Питание устройства может осуществляться посредством источника постоянного стабилизированного напряжения +12В (которого к сожалению нет в комплекте), либо по единому кабелю Ethernet, по технологии PoE (Power over Ethernet).

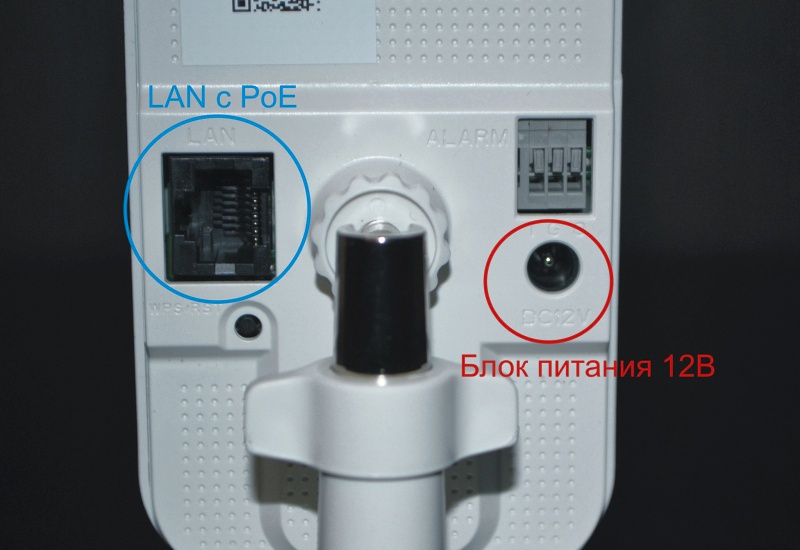

Согласно стандарту IEEE 802.3af, источник должен обеспечивать постоянный ток до 400 мА с номинальным напряжением 48 В. Напряжение подается через две пары проводников в четырёхпарном кабеле для обеспечения максимальной мощности 15 Вт (как правило — это коричневый/бело-коричневый (DC) и синий/бело-синий (GND)). В качестве этого источника может выступать сам роутер (при наличии конечно PoE в нем) или адаптер PoE. Применение PoE значительно облегчит монтаж и сократит издержки на закупку и прокладку силовых кабелей к месту установки камеры. Да и протяженность линии может быть увеличена до 100 м.
Видеокамера оборудована матрицей 1/4″ Progressive Scan CMOS, объективом с фокусным расстоянием 2,8 мм (опционально 4 мм и 6 мм), позволяющим захватывать небольшие помещения целиком. Угол обзора составляет 67 градусов. Чувствительность — 0,01лк, а при включенной ИК подсветке — 0 лк. Для организации функции «День-Ночь» некоторые производители ограничиваются именно добавлением к камере ИК-прожектора. Реальный эффект от такой схемы весьма сомнителен. Другое дело, применение двух матриц (цветной и монохромной) и двух объективов. Это очень эффективный , и самый дорогой способ. Но для бюджетного решения больше подойдет схема с механическим ИК фильтром, как в DS-I114W. Активация и дезактивация механического ИК фильтра происходит в автоматическом режиме, иногда можно услышать негромкий щелчок, сопровождающий переключение привода. Когда освещения недостаточно, DS-I114W активирует ИК подсветку и переводит видеосъемку в черно-белый режим. Для того, чтобы уловить инфракрасное излучение от подсветки, дезактивируется ИК фильтр. Наличие инфракрасного фильтра и функции компенсации встречной засветки положительно влияют на качество картинки. Впрочем, DS-I114 просто нашпигована улучшайзерами изображения. В IP-камере применена функция DWDR (Digital Wide Dynamic Range) , которая позволяет использовать в камере расширенный динамический диапазон с высокой цифровой обработкой сигнала. Эта функция позволит получить качественное изображение и ярких и темных участков одного кадра одновременно.
Убрать шумы из видеосигнала можно путем его цифровой обработки по методу цифрового понижения шума, DNR (Digital Noise Reduction). В DS-I114W применена технология 3D-DNR. Это следующий шаг развития технологии цифрового понижения шума. Она позволяет еще эффективнее отфильтровывать шумы, даже в условиях плохой освещенности.
Камера оборудована PIR-датчиком (Passive Infrared) , который по существу является аппаратным датчиком движения, реагирующим на тепловое излучение. Это сводит к минимуму ложные срабатывания при возникновении в охраняемой зоне какого-либо движения. Наличие Smart функции обнаружения вторжения в охраняемую область, ограниченную контуром и при пересечении линии в том или ином направлении придает еще большую гибкость настройке камеры.
IP-камерой поддерживаются два формата видеосжатия, MJPEG, H.264 и три формата аудиосжатия, G.711(битрейт-64кб/с ), G.726(битрейт-16кб/с ), MP2L2(битрейт-32/128кб/с). Для сжатия видео потока применяется Н.264. За счет высокой компрессии он делает возможной передачу живого видео по двум каналам, один из которых с ограниченной пропускной способностью. Это позволяет вести наблюдение за объектом через сети 3G без фризов. Для полноты картины даю ссылки на видео клипы с DS-N241W и DS -I114W.
Как вы уже успели заметить, IP-камера HiWatch DS-I114W оборудована микрофоном и динамиком, благодаря чему, появляется возможность организации двустороннего голосового обмена. Поддерживаемые стандарты ONVIF, PSIA, CGI, обеспечивают совместимость с разнообразным сетевым оборудованием других производителей.

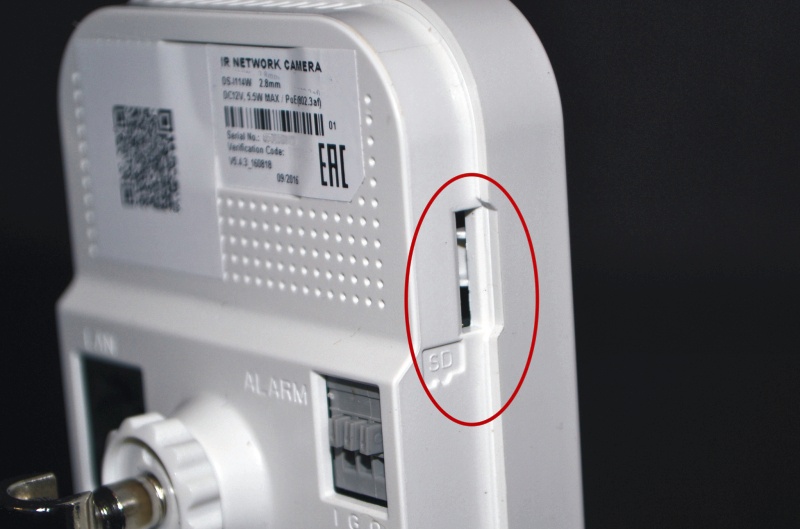

DS- I 114W — это готовая система видеонаблюдения со встроенным видеорегистратором. Информация записывается на карту памяти формата MicroSD и объемом до 128 Гбайт. Более того, камера способна записывать видео поток непосредственно на компьютер, телефон, планшет или сетевое хранилище NAS.
Запись осуществляется в нескольких режимах: неприрывно, по событию, при срабатывании встроенного датчика движения. При этом на карту памяти может уместиться до 30-45 дней записи. Тревожные сообщения с фотографиями могут быть отправлены электронным письмом на указанный в настройках адрес. Даже современные устройства видеонаблюдения не часто бывают снабжены тревожными входами и выходами. У DS-I114W их целых два (по одному тревожному входу и выходу).

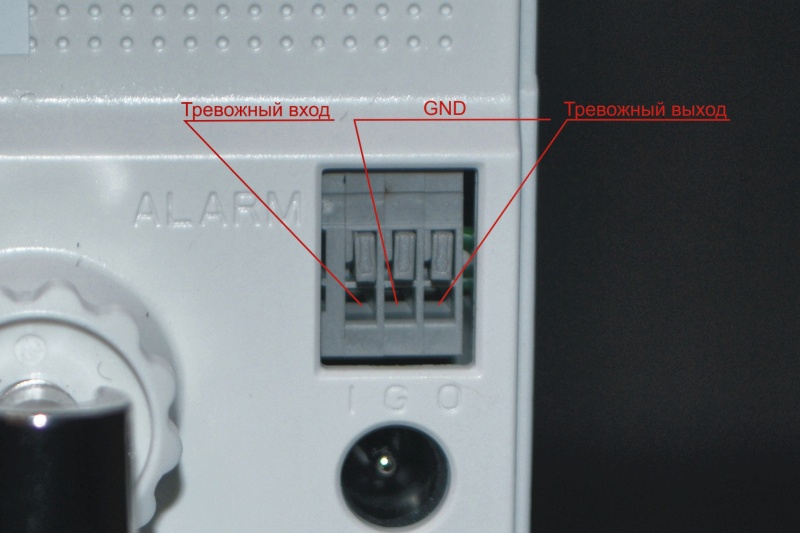

Тревожный вход позволяет камере реагировать на различные события – например, запись включается при открытии двери, оборудованной датчиком. По аналогии, тревожный выход запускает в ответ на событие определенные действия. Например, если произошло срабатывание PIR-датчика, то включится сигнал тревоги.
Максимальная потребляемая мощность видеокамеры со включенной ИК-подсветкой не превышает 5Вт. Диапазон рабочих температур находится в интервале от -30 до 60°С. При таком температурном разбросе IP-камера найдет применение в офисе, дома, на неотапливаемой даче или холодном складе.

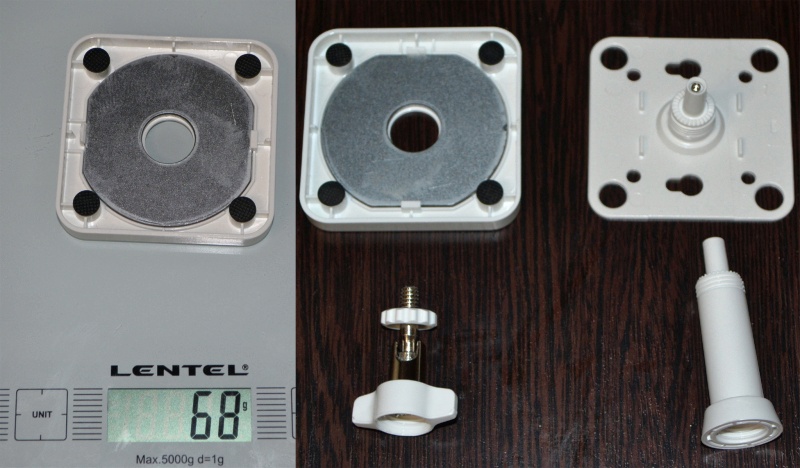

Надо отметить и то, что DS-I114W прекрасно монтируется на стене, потолке. Её можно просто поставить на стол, благодаря продуманной конструкции кронштейна. В него вмонтирован довольно увесистый металлический противовес, надежно удерживающий камеру на плоской поверхности.
Хочу чуть подробнее остановиться на основных настройках IP-камеры. И начать нужно вот с чего. Чтобы камера корректно работала в существующей локальной сети, необходимо поменять её IP-адрес, установленный по умолчанию. Для этого можно воспользоваться программой SADP, которая есть на диске из комплекта поставки или на сайте производителя (здесь). Для применения сделанных настроек вам потребуется логин и пароль доступа в настройки камеры (по умолчанию: admin и 12345).
DS-I114W управляется и настраивается через WEB-интерфейс. Чтобы все работало хорошо, лучше использовать WEB-браузер IE. Из-за того, что большинство WEB-браузеров не поддерживает технологию ActiveX по соображениям безопасности, корректная работа возможна только после установки в вашем браузере плагина IE Tab. Его легко найти в Интернете. После установки на панели управления появится значок для запуска расширения.

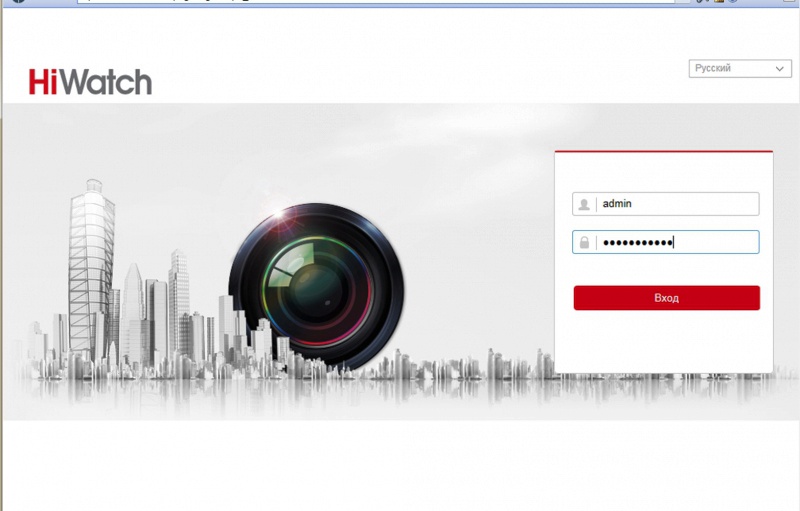

Заходим в настройки камеры через WEB-интерфейс. Для этого в адресной строке браузера набираем IP-адрес камеры (измененный). Попадаем в меню, вводим имя пользователя, пароль и нажимаем кнопку Вход ( не забываем про IE Tab).

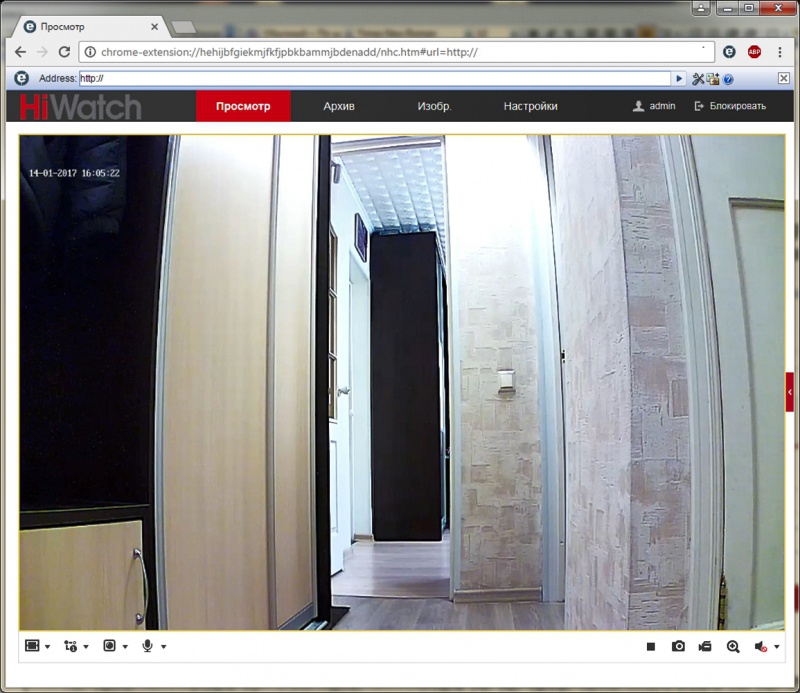

Вы находитесь внутри и видите Online видео с камеры.
Если изображение отображается неправильно ( растянуто), можно нажать соответствующую кнопку (графический значок) соотношения сторон или режима отображения (внизу окна). Можно выбирать поток, включить микрофон, сделать фото или записать видео Online на альтернативный накопитель (например, сетевое хранилище, путь к которому прописывается в настройках).

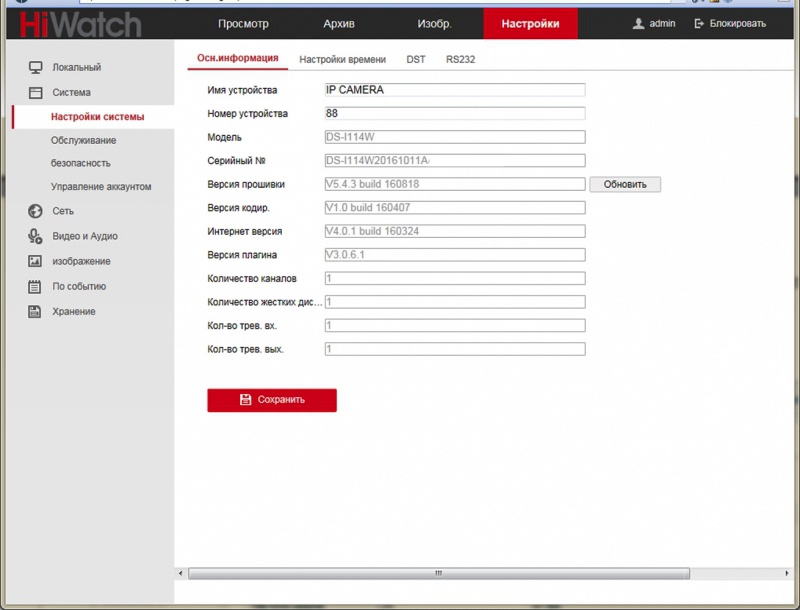

Все настраивается не очень сложно. Есть и целые обзоры по настройке в Интернете. Но ключевые моменты, серьезно влияющие на работу камеры, я отражу здесь.
В закладке Видео и Аудио вы можете поэкспериментировать. Можно выбрать основной или вторичный поток (влияет на качество картинки). Изменяя тип видео можно включить или выключить аудио поток. Для оптимизации видео поиграйте с качеством, частотой кадров, битрейтом. Но сильно не увлекайтесь. Это может сказаться на передаче аудио. Хочу предупредить о параметре Интервал / кадра. Постарайтесь не делать его меньше значения по умолчанию (очень влияет на качество картинки).
Для того чтобы корректно работала запись по времени необходимо установить дату и время. Возможна синхронизация с компьютером или с сервером времени.
Важно! Все действия по настройке нужно заканчивать нажатием кнопки «Сохранить». Если вы почувствовали, что после ваших манипуляций камера стала хуже работать, откатитесь на заводские настройки.
Немного остановлюсь на управлении камерой через облачный сервис P2P EZVIZ. Клиент для работы с сервисом EZVIZ , доступен и с IOS и Android. Сервис EZVIZ осуществляет легкий доступ к камере, не требующий настройки роутера и обязательного наличия статического (белого) IP . Проброс портов производится автоматически. Всплывающие тревоги, двусторонняя аудио, доступ к архиву на SD карте камеры и т.п. — это еще не полный перечень функций предоставляемых сервисом. Регистрация возможна через ПК (www.ezviz7.com) или мобильные устройства. Добавление устройства в созданный аккаунт EZVIZ осуществляется с помощью QR-кода, расположенного на обратной стороне камеры.
Видеоизображение, передаваемое камерами с использованием облачного сервиса Ezviz, клиенты могут просматривать только через фирменные приложения, при этом данные шифруются с использованием стандарта Advanced Encryption Standard (AES). Дополнительная защита — код верификации. Он требуется для просмотра живого и записанного видео, а также для установки дополнительных устройств. Как правило, он также находится на обратной стороне устройства (фото выше). Вот так выглядит клиент EZVIZ.
Пришло время подытожить все. IP-камера HiWatch DS-I114W — это оптимальный выбор для охранных видеосистем в малом офисе, в доме или на даче. Стоимость такой системы сравнима с аналоговой. Но её возможности обеспечивают полное соответствие нормам безопасности. Система надежна мобильна и обладает множеством дополнительных функций, присущих более серьезным системам. А если по-простому, выгоднее предложения с таким функциональным набором, да еще за такую цену найти непросто. Рекомендую к приобретению. Не сомневайтесь, эта камера Вас не подведет. Удачных Вам покупок, и до новых встреч.
