Лазерные уровни являются точным и надежным строительным инструментом. Они используются для прокладывания коммуникаций, монтажа конструкций и ремонтно-строительных работ. Разнообразие моделей и их ценового диапазона удовлетворят требовательного потребителя.

Оглавление:

Общая характеристика лазерных уровней

Лазерный уровень – это инструмент для построения точных вертикальных и горизонтальных прямых.

Нивелир имеет широкую сферу применения. При помощи него выравнивают стены и ставят сваи, контролируют земляные и ремонтные работы. Прибор поможет в развешивании фурнитуры и монтаже радиаторов отопления. В частном доме лазер используют для монтажа криволинейных конструкций и изгороди.

Инструмент состоит из оптического аппарата, корпуса и элемента питания.

Погрешность прибора составляет 0,6 — 2 мм на метр расстояния.

Стандартная длина лазера составляет 635 нМ. Он представляет собой красный луч с желтоватым оттенком. Устаревшая технология в 650 нМ. Зеленый лазерный луч в 532 нМ имеет лучшие показатели яркости и контрастности, но цена такого оборудования выше.

Уровни работают на батарейках, от аккумулятора или сети. Аккумулятор обеспечивает десятки часов беспрерывной работы, что актуально при крупном строительстве. Для бытовых нужд достаточно инструмента на батарейках на 3 — 4 часа использования. Модели от сети встречаются реже. Их недостатком является привязка к источнику питания, а при строительстве часто бывают проблемы с подачей электроэнергии.

Лазерный уровень BOSCH PCL 10

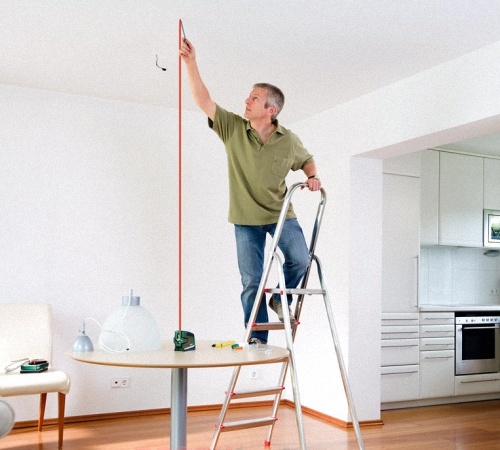

BOSCH PCL 10 используется для перекрестной разметки на поверхности стен, потолка и пола.

Основные технические показатели инструмента:

• диод луча на 635 нм;
• точность разметки 0,5 мм на метр расстояния;
• самовыравнивание на 4°;

• расстояние измерения 10 м;
• источник питания 2 x 1,5 В LR6 (AA);
• резьба под крепление 1/4″;
• 2-й класс лазерного луча;
• вес 0,4 кг;
• габариты 108 x 66 x 92 мм;
• немецкий бренд, производство Китай.

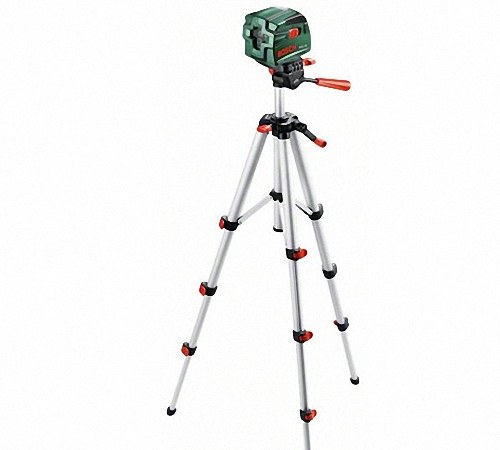

Нивелир идет в продаже с чехлом, батареями и инструкцией по эксплуатации. Для удобства работы комплектация расширяется штативом, который приобретается отдельно.

Цена лазерного уровня BOSCH PCL 10 варьируется от 77 до 115 у.е.

Измерительный прибор предназначен для работ внутри закрытого помещения.

Особенности лазерного нивелира BOSCH PCL 10

Bosch PCL 10 относится к самовыравнивающимся лазерным уровням. Он легок и имеет небольшие габариты. Инструмент позволяет быстро определить отклонения от заданной плоскости.

Мастера выделяют ряд особенностей BOSCH PCL 10:

• рукоятка нивелира покрыта мягкой прокладкой. Поэтому прибор прочно держится в руке;
• стеклянная крышка защищает лазер от механических повреждений;
• разъем под крепление имеет стандартный размер. Поэтому легко найти подходящий под инструмент штатив;
• индикатор на уровне обозначает уровень готовности прибора к работе. Красный – процесс нивелирования, зеленый – возможность проведение разметки;
• ровная боковая поверхность BOSCH PCL 10 удобна при ее прикладывании к стенам и другим рабочим поверхностям;
• прочный корпус прибора;
• инструмент готов к работе сразу после включения.

Инструкция по работе с лазерным уровнем

1. Установите прибор на прочную поверхность.

2. Переведите кнопку включения в положение «on».

3. Дождитесь, пока индикатор нивелирования засветится зеленым.

4. Если автоматическое выравнивание не возможно, отключите устройство. Установите уровень горизонтально и повторите включение.

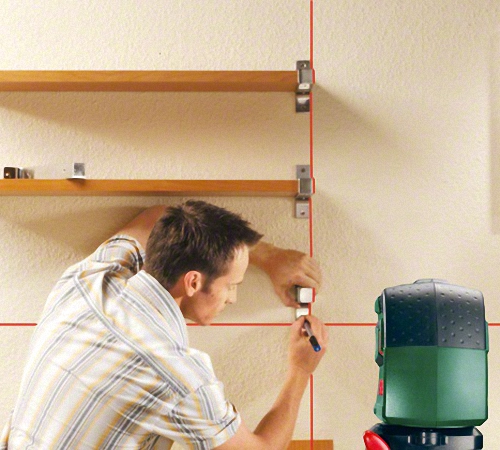

5. При необходимости производите метки карандашом по опорной линии, а с помощью рулетки и линейки опустите прямые вниз.

6. После завершения работы отключите уровень.

Правила безопасности по эксплуатации нивелира

При работе с лазерным уровнем BOSCH PCL 10 соблюдайте правила безопасности:

• лазерные очки используются для лучшего распознавания направляющего луча, но они не защищают от самого лазера. Используйте их по назначению;
• ремонт и обслуживание инструмента производите у квалифицированных специалистов;
• исключите детей и посторонних лиц с места проведения работ;
• чтобы батареи не разряжались, вынимайте их при длительных перерывах в работе;
• защищайте уровень от влаги и прямых солнечных лучей;
• перемещайте инструмент в выключенном состоянии;
• не направляйте лазерный луч на людей и животных.

Источник

Настройка лазерного уровня Bosch PCL 20

Лазерный уровень — инструмент капризный, грубого отношения к себе не терпит. Чуть что, расстраивается и начинает бессовестно врать. В большинстве случаев ситуация поправима, для этого нужно лишь настроить прибор. Кстати, необязательно уровень будет выдавать неверные показания только после падения. Новые, только что «вытянутые из коробки» уровни также нередко страдают вышеописанным недугом.

Сегодня рассмотрим процесс разборки лазерного уровня Bosch PCL 20 и необходимые действия по приведению его точности в порядок. На просторах рунете есть информация, что эта модель относится к одноразовым — после падения его можно выкидывать. Это не так. Как и практически все лазерные уровни, он поддается юстировке. Другое дело, как и многие модели от Bosch он имеет ряд препятствий, затрудняющих этот процесс.

Чтобы оценить масштаб проблемы следует провести проверку. Как это сделать быстро и просто я уже описывал в предыдущей статье http://www.mastergrad.com/blogs/post/12565/ Кто не хочет переходить по ссылке кракто опишу порядок манипуляций:

1) ставим уровень на расстояние 5 метров от стены, на которую проецируется луч;

2) включаем аппарат, поворачиваем его влево (или право, не важно), в середине линии его окончания ставим риску;3) теперь поворачиваем его вправо, смотрим разницу между текущим положением хвоста линии и поставленной отметкой. Это и будет наша погрешность по горизонтали;4) вешаем отвес, включаем вертикаль, смотрим как подсвечивается нитка отвеса. В идеале она должна быть по всей длине равномерно подсвеченной. Поскольку лазеры Bosch PCL 20 особой мощностью не выделяются лучше всего проводить проверку вертикали в помещении со слабым освещением. По описанной методике проверим наш экземпляр.С вертикалью все в полном порядке, а вот горизонталь огорчает: 3,5мм на 5 метров. Поэтому для получения точных измерений уровень нужно калибровать.

Перво-наперво его требуется разобрать. С этой целью необходимо выкрутить 5 винтов, до которых можно добраться с правой стороны корпуса. В этом нам поможет крестовая отвертка. После чего вынимаем крышку батарейного отсека и вынимаем элементы питания. Здесь нас поджидает первое неприятное открытие — для проверки результата наших манипуляций по настройке корпус предварительно надо собирать, чтобы батарейки не вываливались.Плата с маятниковой конструкцией плотно закреплена в левой части корпуса, поэтому ее нужно придержать, а левую тянуть в сторону. Вот так изнутри выглядит Bosch PCL 20.Вынимаем, чтобы не мешались: элемент с резьбовым отверстием, блокиратор, передную вставку и защитное стекло с резиновой прокладкой.Несмотря на положение светодиодов верхний лазер проецирует вертикаль, нижний — горизонталь.На этом этапе мы во второй раз сталкиваемся с препятствием, затрудняющим настройку этого агрегата: винты крепления диодов, при помощи которых и осуществляется настройка точности, находятся с другой стороны маятниковой конструкции. Поэтому чтобы до них добраться необходимо вытянуть плату управления из паза.Таким образом, верхний винт отвечает за настройку вертикали (НВ), нижний винт — за настройку горизонтали (НГ).Инструментом для проведения юстировки выступает либо шестигранник, либо отвертка с насадкой соответствующей формы и размера. Сакральных знаний тоже иметь никаких не надо: крутим винт по часовой стрелке — правая сторона горизонтали взмывает ввысь, левая опускается; вращаем данный элемент против часовой стрелки — получаем обратную ситуацию. Аналогичны действия и их последствия для диода, генерирующего лазерный поток в вертикальном направлении.Резюмирую: настроить модель лазерного уровня Bosch PLC 20 вполне по силам самостоятельно. Положение светодиода регулируется только одним винтом и если бы не утомительный процесс разборки-сборки, то настройка была бы элементарна и приятна в проведении.

Источник

Обзор лазерного нивелира Bosch PCL 10 Basic

Лазерный уровень Bosch PCL 10 Basic — нивелир бытового назначения, который вполне подойдет для домашнего мастера, производящего бытовые работы, не требующие высокой точности. В той же ценовой категории, но с более низкой погрешность можно рассмотреть модель Firecore 212A.

Технические характеристики

Точность при горизонтальной установке, мм/м: 0,5

Диапазон работы компенсатора, °: ±4

Дальность работ, м: 10

Длина волны лазерного диода, нм: 635

Класс лазерного излучателя: 2

Тип и количество используемых батарей, шт х тип: 4 x 1,5 В LR6 (AA)

Работа от аккумулятора: Нет

Вес прибора, гр: 500

Корпус лазерного уровня Bosch PCL 10 Basic представлен в виде прямоугольной трапеции, которая довольно хорошо сидит в руке. Компенсатор маятникового типа на магнитных демпферах сравнительно долго устанавливается после встряски. Время восстановления составляет до 5 секунд.

Управлять лазерным нивелиром Bosch PCL 10 Basic просто, так как прибор включает в себя лишь один тумблер, служащий для включения (разблокировки компенсатора) и соответственно выключения (блокировки компенсатора).

Лазерный уровень PCL 10 Basic строит лишь лазерный крест (пересечение горизонтали и вертикали), что можно отнести к довольно скудной функциональности. Лазерные луч (вертикаль, горизонталь) не переключаются отдельно, поэтому на экономию батарей рассчитывать не приходится .

Толщина лазерного луча: непосредственно у прибора — 2 мм; на расстоянии 5 метров от прибора- 3 мм; расстояние 10 метров- 5 мм.

В основании лазерного уровня Bosch PCL 10 Basic предусмотрена резьба под штатив 1/4 дюйма, что позволяет крепить прибор лишь на фото/видео штатив либо докупать переходник в районе 700 рублей для установки его на штангу или штатив с резьбой 5/8 дюйма.

Габариты: длина 140 мм, ширина 78 мм, высота 110 мм.

В комплект поставки входят: лазерный уровень, два аккумулятора 1,5-В-LR6 (AA), защитный чехол, инструкция на русском языке.

Плюсы и минусы

« + » Простое управление, удобный корпус.

« — » Скудные функциональные возможности, возможности крепления ограничены лишь одной резьбой, линии не переключаются отдельно, низкая точность, время установки до 5 секунд, малая дальность работы, толстая линия, часто ломается тумблер включения, не ремонтируется.
