Мотоблок как настроить сцепление

Регулировка троса сцепления: последовательность действий

Классификации сцепления

Конструкции сцепления могут быть разными. Различаются по тому, как им управлять, по строению.

Классификация по способу управления:

• с механическим приводом;
• с гидравлическим приводом;
• с электрическим приводом;
• с комбинированным приводом (к примеру, гидромеханический привод).

Классификация по виду трения:

• сухое трение — это когда фрикционные накладки (диски) работают на воздухе;
• мокрое трение — это когда диски работают в масляной ванне.

Классификация по типу и расположению нажимных пружин:

• несколько нажимных пружин цилиндрической формцы расположены по периметру;
• нажимная диафрагменная пружина расположена в центре.

2.1. Модернизация сцепления

Таким образом, поскольку принцип устройства обеспечивает серьезное трение деталей, невозможно избежать естественного износа. Можно сделать сцепление на моторном блоке самостоятельно, но владельцам моторизованных автомобилей, которые не имеют опыта слесарного дела, не рекомендуется выполнять эту операцию.

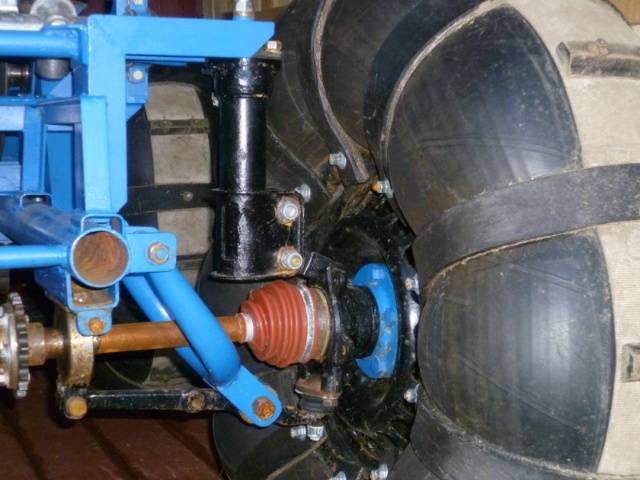

Рассмотрим пример создания механизма для тяжелого мотоблока
. Основой является маховик и первичный вал коробки автомобиля «Москвич», поворотный кулак со ступицей из Таврии, профиль B, ведомый шкив в два потока и стальная заготовка в качестве коленчатого вала (подходит для ГАЗ-69). Домашний продукт начинается с поворота стальной заготовки на токарном станке, чтобы установить ступицу на полученном falshval. После посадки шкива на отточенный вал, сиденье вдоль диаметра на внутреннем кольце шкива под подшипником должно быть проколото, которое должно сидеть идеально.

Если ступица смещается без зазоров, а шкив прокручивается, это признак правильно выполненной задачи. Переверните деталь и сделайте то же самое на обратной стороне. На следующем этапе используйте сверло и сверло (5 мм) в шкиве, чтобы сделать 6 отверстий равноудаленными друг от друга. Поскольку болты будут составлять 10 мм, отверстия колеса, приводящего приводной ремень, должны быть просверлены с задней стороны сверлом 12 мм.

Коленчатый вал CR-M12

Шкив установлен на маховике, то же сверло должно быть выполнено с отверстием и затянуть обе части болтом для фиксации. Пока шкив находится на маховике, поместите метки на маховик через отверстия, сделанные на нем. Снимите шкив и сверлите все 6 отверстий.

Используя болты (10 мм), снимите конструкцию, нить без колпачка должна быть равна 60 мм. Коленчатый вал внутри протохитовой свиньи. Чтобы убедиться, что маховик не ударил, его поверхность также должна быть проколота, а затем центрирована вдоль посадочного отверстия.

сгладить внутреннюю плоскость маховика вместе с шкивом на токарном станке. Металлический слой удаляется не более чем на 1 м. Предварительно установите маховик на отгрузку, проверьте избиение плоскостей, он не должен превышать 0,1 мм. В конце концов, корзина остается установленной на маховике. к меню

Мотоблоки существенно облегчают труд фермеров и владельцев собственных приусадебных участков

В этой статье речь пойдет о таком важном элементе конструкции этого агрегата, как сцепление

Признаки неисправного сцепления

Сцепление на любом автомобиле со временем изнашивается и начинает работать с ухудшенными характеристиками. Так, систему сцепления необходимо дополнительно диагностировать при появлении следующих признаков:

• У машин с механической трансмиссией сцепление «хватает» когда соответствующая педаль находится вверху. И чем выше — тем более изношенным является сцепление. В частности, это легко проверить при движении машины с места.
• Снижение динамических характеристик. При проскальзывании дисков сцепления между собой мощность от двигателя не в полном объеме передается на коробку передач и колеса. При этом зачастую можно услышать неприятный запах жженой резины, исходящей от диска сцепления.
• Снижение динамики при буксировке прицепа. Тут ситуация аналогична предыдущей, когда диск может проворачиваться и не передавать энергию на колеса.
• При движении с места автомобиль дергается рывками. Это происходит по причине того, что ведомый диск имеет поврежденную плоскость, то есть, покороблен. Происходит это обычно по причине перегрева. А перегрев вызван значительным усилием на элементы сцепления автомобиля.
• Сцепление «ведет». Эта ситуация противоположная проскальзыванию, то есть, когда ведущий и ведомый диски не расходятся полностью при выжимании педали сцепления. Выражается это в трудности при переключении передач вплоть до того, что некоторые (и даже все) передачи попросту невозможно включить. Также в процессе переключения обычно появляются неприятные звуки.

Сцепление изнашивается не только по естественным причинам, но и при неправильной эксплуатации машины. Нельзя перегружать машину, буксировать очень тяжелые прицепы, особенно при езде в гору, нельзя трогаться с пробуксовкой. В таком режиме сцепление работает в критическом режиме, что может привести к его частичному или полному выходу из строя.

При выявлении хотя бы одного из перечисленных выше признаков имеет смысл выполнить проверку сцепления. Езда с неисправным сцеплением не только доставляет дискомфорт при эксплуатации машины, но и усугубляет его состояние, что выражается в дорогостоящих ремонтах.

Как сделать своими руками?

Сцепление на мотоблок можно изготовить либо поменять и самостоятельно, если у вас есть опыт слесарных работ. Для изготовления либо замены самодельного механизма можно использовать запасные части от автомобилей или от скутера:

• маховик и вал из коробки передач «Москвича»;
• ступица и поворотный кулачок от «Таврии»;
• шкив с двумя рукоятками для ведомой части;
• коленвал от «ГАЗ-69»;
• Б-профиль.

Прежде чем вы приступите к процессу монтажа сцепления, внимательно изучите чертежи механизма. На схемах четко видно взаиморасположение элементов и поэтапная инструкция по сборке их в единую конструкцию. Первым делом нужно подточить коленвал так, чтобы у него не было контакта с другими деталями системы. Затем посадите на вал мотоблочную ступицу. После этого подготовьте на валу паз для выжимного подшипника. Постарайтесь проделать все аккуратно и точно, чтобы ступица плотно села на вал, а шкив с ручками – свободно проворачивался. Ту же самую операцию повторите и с другим концом коленчатого вала.

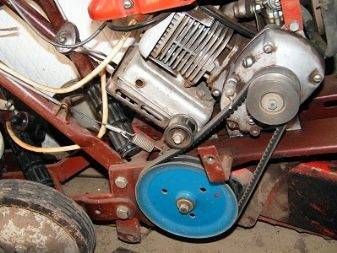

Вставьте в дрель сверло диаметром 5 мм и аккуратно просверлите 6 дырок в шкиве, на равном расстоянии друг от друга. На внутренней стороне колеса, сцепленного с приводным тросом (ремнем), также нужно подготовить соответствующие отверстия. Посадите на маховик подготовленный шкив и зафиксируйте болтом. Разметьте соответствующие шкивным отверстиям места. Скрутите болт и разъедините детали. Теперь аккуратно высверлите дырки в маховике. Вновь соедините детали и закрутите болты-фиксаторы. Маховик и коленчатый вал с внутренней стороны нужно подточить – для исключения возможности цепляния и битья деталей друг о друга. Система готова. Установите ее на положенное место в вашем агрегате. Подключите тросы, при этом выведите их подальше от трущихся деталей.

Если у вас небольшой агрегат, вам может подойти и ременной вариант.
Возьмите два прочных ремня клиновидной формы длиной примерно 140 см. Идеальным вариантом будет Б-профиль. Вскройте коробку передач и установите на ее главном валу шкив. На подпружиненном кронштейне установите сдвоенный ролик. Учтите, что минимум 8 звеньев кронштейна должны быть связаны с педалью запуска сцепления. А двойной ролик нужен для обеспечения необходимого натяжения ремней во время работы и ослабления их в случае пробуксовки/холостого хода. Для минимизации износа элементов предусмотрите в конструкции блоки-упоры для холостой работы мотора.

Рассмотрим еще один способ самостоятельного конструирования системы сцепления. К двигателю прицепите маховик. Затем подсоедините систему сцепления, снятую с автомобиля при помощи переходника, который можно сделать из коленчатого вала с «Волги». Зафиксируйте маховик на коленвале двигателя. Корзину сцепления установите поддоном вверх. Проверьте идентичность размеров креплений фланца вала и пластин корзины.

В случае необходимости увеличьте необходимые зазоры с помощью напильника. Редукторный элемент и КПП можно снять со старого ненужного авто (проверьте исправность и общее состояние). Соберите всю конструкцию и протестируйте ее работу.

О том, как происходит капремонт сцепления тяжелого мотоблока, вы можете узнать далее.

Сцепление плотно взаимосвязано с коробкой передач. Оно выполняет достаточно важные функции. А именно передает крутящий момент от коленчатого вала к редуктору, расположенному в трансмиссии, разъединяет редуктор и коленчатый вал (это осуществляется при переключении передач). А еще данный механизм обеспечивает плавный ход мотоблока с места. Благодаря ему возможна остановка техники без отключения двигателя (это возможно через рычаг сцепления, трос и всей системы в целом).

Тип почвы

Отвечая на вопрос, как выбрать мотоблок, первым делом нужно обратить внимание на плотность почвы, которую вам предстоит обрабатывать. Чем тяжелее земля, тем более мощный и тяжелый механизм потребуется

Мотоблок массой до 70 кг без пробуксовки потянет окучник или плуг только по легкой земле. Для целины и тяжелых почв его вес должен начинаться с 95 кг.

Говоря о силовой установке мотоболока, следует отметить, что дизельный двигатель для обработки тяжелой земли лучше бензинового. У него более высокое тяговое усилие, большой моторесурс и низкий расход топлива. Недостатком такого мотора является затрудненный запуск при температуре воздуха ниже +2С.

Мотоблоки весом менее 150 кг при работе с окучником, плугом или картофелекопателем должны быть снабжены грунтозацепами – металлическими колесами.

Сцепление для мотоблока – конструкция и принцип действия

Сцепление абсолютно любой сельскохозяйственной машины состоит из ряда элементов. В конструкцию механизма входит:

• Устройство постоянного управления;
• Ведущий узел;
• Ведомые составляющие.

В конструкцию механизма управления входят отжимной рычаг, соединяемый с диском нажимного действия посредством педальной отводки и тяг. При блокировке устройства сцепления агрегата создается сигнал, который получают отжимные рычаги. Они, в свою очередь, отключают ведомый диск от корпуса нажимного, вследствие чего механизм отключается.

Подшипник в узле сцепления современного мотоблока служит для уменьшения трения, исключая, при этом, соприкосновение рычагов, вращающихся вокруг своей оси, и полностью неподвижной отводки. За возвращения механизмов управления в их изначальное положение отвечает пружина. Отводка, при этом, отталкивается от рычагов на требуемое для окончательного отключения расстояние.

Устройство и разновидности механизмов

Все муфты состоят из схожих элементов: ведущих, ведомых и узла управления включением и выключением сцепления.

Исходя из особенностей машины, выделяют такие виды механизмов сцепления:

Центробежное — тесно связано с дифференциалом, обеспечивая маневренность на поворотах. Однако, оно состоит из деталей, подверженных высокому трению и пробуксовкам при интенсивных нагрузках.

Ременное — подходит маломощным бензиновым мотоблокам и культиваторам, не отличается долговечностью и производительностью.

Гидравлическое — передает крутящий момент с помощью изменения силы давления рабочей жидкости в поршне посредством выжимания.

Фрикционное — лучше всех других систем реагирует на изменения скорости, имеет длительный ремонтный ресурс и высокий КПД.

Дисковое — наиболее надежный вариант для дизельных мотоблоков. Позволяет трогаться с места без лишних толчков и развить высокую скорость передвижения.

По типу трения и наличию смазки различают сцепление сухого и мокрого типа, то есть в масляной ванне.

Назначение и разновидности

Сцепление осуществляет инерционную передачу крутящего момента от коленвала к редуктору трансмиссии, обеспечивает плавное начало движения и переключение скоростей, регулирует контакт коробки передач с мотором мотоблока. Если рассматривать особенности конструкции, то механизмы сцепления можно подразделить на:

• фрикционный;
• гидравлический;
• электромагнитный;
• центробежный;
• одно-, двух- или многодисковый;
• ременной.

По среде функционирования различают мокрые (в ванне с маслом) и сухие механизмы. По режиму включения разделяют постоянно замкнутое и непостоянно замкнутое устройство. По тому, каким образом передается крутящий момент – одним потоком или двумя, различают одно- и двухпоточные системы. Конструкция любого механизма сцепления включает в себя такие элементы:

• управляющий узел;
• ведущие детали;
• ведомые составляющие.

Фрикционная муфта сцепления наиболее популярна среди фермеров-владельцев мотоблочной техники, ведь она отличается простотой в обслуживании, высокой эффективностью и длительностью непрерывной работы. Принцип работы – использование сил трения, которые возникают между контактирующими между собой гранями ведомых и ведущих деталей. Ведущие компоненты работают в жесткой связке с коленвалом двигателя, а ведомые – с главным валом коробки переключения скоростей либо (при ее отсутствии) со следующим узлом трансмиссии. Элементы фрикционной системы обычно представляют собой плоские диски, но в некоторых моделях мотоблоков реализована иная форма – колодочная либо конусная.

В гидравлической системе момент движения передается через жидкость, давление на которую обеспечивает поршень. Возврат поршня в первоначальную позицию происходит при помощи пружин. В электромагнитном виде сцепления осуществлен иной принцип – движение элементов системы происходит под действием сил электромагнетизма.

Этот вид относится к постоянно разомкнутым. Центробежный тип сцепления используется в коробках, осуществляющих автоматическое переключение скоростей. Не слишком распространен из-за быстрого износа деталей и большой длительности пробуксовывания. Дисковый тип, независимо от количества дисков, основан на одном принципе. Отличается надежностью и обеспечивает плавный запуск/отключение агрегата.

Сцепление из ремней характеризуется невысокой надежностью, небольшим КПД и быстрым износом, особенно при эксплуатации с моторами повышенной мощности.

Устройство сцепления

При всем многообразии брендов мотоблоков, их классов и модификаций устройство сцепления всегда включает в себя несколько необходимых частей:

• узел управления;
• ведущий компонент;
• ведомые составляющие.

Узел управления включает в себя отжимные рычаги прямого управления, соединенные с нажимным диском при помощи тяг и отводки, оснащенной педалью. В момент выключения устройства оператором от педали передается усиление на рычаги при помощи отводки, оснащенной подшипником. Во время сжатия пружин рычаги, связанные с нажимным диском, отводят его от ведомого, что приводит к выключению сцепления.

Наличие подшипника в конструкции призвано минимизировать фактор трения, поскольку отводка и рычаги не соприкасаются. В стандартной конструкции имеется три рычага, которые установлены относительно друг друга под углом 120 градусов. Наличие пружин обеспечивает возврат деталей устройства к исходному положению

Отводка смещается на расстояние, необходимое для выключения механизма, и его соблюдение очень важно: если не удается достичь нужного расстояния, это приводит к тому, что сцепление пробуксовывает, а фрикционные накладки подвергаются повышенной нагрузке и преждевременному износу. При этом если расстояние, наоборот, превышено, не происходит полного выключения сцепления

В этом видео вы узнаете, как поменять сцепление:

Ведущий компонент состоит из торца маховика двигателя и одновременно вращающегося вместе с ним нажимного диска. При этом диск движется и по оси относительно него. Между двумя этими компонентами располагается еще один диск, ступица которого находится на шлицевом валу. Это ведомая часть устройства. Вокруг ведущего диска находятся пружины цилиндрической формы, имеющие предварительное сжатие и необходимые для прижатия нажимного диска. Достигается это за счет того, что одним концом они упираются в диск, а другой расположен на кожухе, находящемся на ведомой поверхности. Именно эта конструкция и обеспечивает нахождение устройства в постоянно включенном режиме, даже при отсутствии движения при не заглушенном моторе.

Включение остановки устройства генерирует передачу сигнала на рычаги отжима и одновременное отключение ведомой части, за счет чего и происходит выключение сцепления.

Обычно в конструкции сцепления агрегатов малой сельскохозяйственной техники имеется подшипник, необходимый для снижения трения. Его наличие обеспечивает плавное движение рычагов с исключением их соприкосновения между собой. Также в устройстве присутствует пружина, которая обеспечивает возврат элемента управления к исходному положению после переключения скоростей.

Проверка сцепления DSG 7

У роботизированных коробок передач ДСГ в настоящее время наиболее популярным сцеплением является DSG-7. Признаки его частичного выхода из строя обычно следующие:

• рывки автомобиля при начале движения с места;
• вибрация, как во время старта, так и просто во время движения, в частности, при движении машины на второй передаче;
• потеря динамических характеристик, а именно при разгоне, движении машины в гору, буксировке прицепа;
• неприятные хрустящие звуки во время переключения скоростей.

Сцепления роботизированных коробок передач (DSG) также подвержены износу, поэтому необходимо периодически проверять их состояние. Однако делается это немного иначе, чем у классической «механики». В частности, проверку сцепления ДСГ необходимо выполнять по приведенному ниже алгоритму:

• Установить машину на ровную дорогу или площадку.
• Выжать тормоз и поочередно перемещать рукоятку переключения передач (режимов) в разные положения. В идеале процесс переключения должен происходить без затраты значительных усилий, легко и плавно, без скрежета и посторонних звуков. В случае, если при переключении имеют место посторонние «нездоровые» звуки, вибрации, передачи переключаются со значительными усилиями — необходимо выполнять дополнительную проверку сцепления DSG.
• Установить режим движения D, после чего отпустить педаль тормоза. В идеале машина должна тронуться с места даже без того, чтобы водитель нажал на педаль акселератора. В противном случае можно говорить о сильном износе элементов сцепления. Однако в данном случае машина может не тронуться и по причине износа двигателя. Поэтому нужна дополнительная проверка.
• Разгон не должен сопровождаться посторонними дребезжащими звуками, скрежетом, рывками, провалов (внезапного сброса динамики разгона). В противном случае велика вероятность значительного износа сцепления.
• При резком разгоне показания спидометра и тахометра должны возрастать синхронно. Если стрелка тахометра резко уходит вверх (обороты двигателя увеличиваются), а стрелка спидометра нет (скорость не возрастает) — это явный признак износа сцепления либо фрикционной многодисковой муфты.
• При торможении, то есть, при понижении передач, их переключение также должно происходить плавно, без щелчков, рывков, скрежетов и прочих «неприятностей».

Однако самая лучшая проверка сцепления ДСГ-7 выполняется с помощью электронных автосканеров и специальных программ. Наиболее распространенной из них является «Вася диагност».

Как отрегулировать сцепление мотоблока

Для бесперебойной работы системы сцепления и всего мотоблока в целом, важно соблюдать рекомендации по уходу, и регулярно проводить техническое обслуживание узла. Это позволит избежать преждевременных поломок и продлить срок службы сельскохозяйственного агрегата

1. Рычаг сцепления следует нажимать и отпускать плавно, не делая рывков, иначе передающее коленчатому валу резкое воздействие может спровоцировать остановку двигателя во время работы.
2. Если мотоблок резко начинает ускоряться при выжатом сцеплении, необходимо провести настройку, подкрутив винт регулировки. Для этого понадобится 2 гаечных ключа: на 10 и на 12. Необходимо освободить контргайку и вывернуть регулировочный винт. После настройки нужно посмотреть, есть ли зазор, и, если он есть, винт зажимается и фиксируется контргайкой.
3. Если машина едет очень медленно или останавливается при отпущенном сцеплении, винт немного ослабляется, после чего ход мотокультиватора тестируется.
4. При возникновении постороннего шума от редуктора сельхозтехники, необходимо сразу остановить двигатель, и проверить уровень масла в корпусе редуктора. Если трансмиссионного масла недостаточно, долейте его, после чего заведите мотоблок. В случае сохранения шумов, произведите разборку механизма, и замените износившиеся или поврежденные элементы.
5. В случае возникновения проблем с переключением передач, необходимо сначала провести регулировку сцепления. Если это не помогло, нужно провести осмотр КПП и проверить валы – возможно, стерлись шлицы. Износившиеся детали нужно заменить.

Принцип работы

Центробежное сцепление обладает такими бесспорными преимуществами как надежность и долгий срок службы. Эта конструкция используется в автоматических коробках передач. Состоит это устройство из стандартного набора комплектующих:

• маховик;
• шкив;
• ступица, оснащенная пазом стопора и шпонкой;
• фланец;
• втулка;
• кожух;
• подшипник;
• стопорное кольцо.

За счет связи дифференциала с центробежной муфтой облегчается управление агрегатом, улучшается его маневренность и плавность поворотов. Кроме того, дифференциал обеспечивает регулировку скорости вращения колес и участвует в их блокировке. В отдельных моделях мотоблоков используются специальные блокираторы, позволяющие останавливать одно колесо автономно от другого.

Современные агрегаты могут быть оснащены механизмами различных конструкций. Различают несколько видов этих механизмов:

• фрикционное — простое в обслуживании и способное длительное время работать без пауз с высоким КПД;
• центробежное — имеет недостаток, заключающийся в быстром износе деталей промышленных механизмов;
• ременное — не отличается высокой надежностью и работоспособностью, быстро выходит из строя на мощных силовых установках;
• гидравлическое — путем нажима на педаль запускает в движение поршень, вращение которого придает движение смазывающей жидкости; от поршня усилие передается на шатун, а пружины возвращают его на исходное положение;
• дисковое — отличается высокой надежностью деталей и плавностью запуска; различаются однодисковые и многодисковые механизмы, работающие по одному принципу.
