Можно ли отремонтировать твиттер

Ремонт твитеров

Ремонт твитеров, а то есть высокочастотных динамиков, является непростой задачей и это связано с их конструкцией и миниатюрностью. Выход из строя такого элемента акустической системы влияет на воспроизведение частоты звукового сигнала, которая стартует от двух и заканчивает 25 кГц. Звучание будет глухим и не выразительным поэтому выход из строя ВЧ динамика невозможно не заметить. Ремонт его необходимо начинать с демонтажа от корпуса акустики и визуального осмотра.

Устройство ВЧ динамика

Твитер в принципе состоит из тех же составляющих, что и любой обычный динамик:

• Мембраны, которая вместе с подвесом представляет собой монолитную единую конструкцию. Сама мембрана изготавливается из синтетических материалов;
• Катушки, проволочного или ленточного типа. Гибкие выводы её являются очень тонкими, поэтому визуальный осмотр стоит начать именно с них, нет ли обрыва;
• Изолирующей прокладки.

Для воспроизведения высокочастотных звуков не требуется большой амплитуды движения мембраны и диффузора поэтому основная часть неисправностей связанна именно с катушкой. По конструкции встречаются два типа диафрагм (мембран) излучателя высоких частот:

• Купольную — имеющий форму купола, выпуклого или же вогнутого вида, который прикрыт зачастую защитной сеткой. В купольном твитере передача импульса от катушки переходит на диафрагму прямым излучением.
• Рупорную — излучатель помещён внутрь рупорной камеры. В рупорном твитере излучение усиливается за счёт рупора, а диафрагма при этом нагружена с обеих сторон, это позволяет добиться большей громкости, а значит и КПД при одной и той же подводимой мощности, по сравнению с купольным. Используется в системах где приоритетом является громкость выходного звукового сигнала.

Особенности ремонта

Перед тем как перейти непосредственно к ремонту и не выявив визуальных дефектов, рекомендуется прозвонить катушку динамика с помощью мультиметра или омметра на предмет обрыва.

Разборку и ремонт твитера стоит начать с раскручивания шурупов крепления защитной крышки. После чего вытащить катушку вместе с диффузором. Кстати, именно ВЧ динамики, у которых диффузор крепится винтами легко поддаются ремонту. Отделять подвижную систему необходимо с максимальной осторожностью, так как иногда подвес прикреплён к элементам корпуса с помощью клея, что усложняет ремонт. Если нет клея, значит, подвес крепиться за счёт густой смазки, предотвращающей вибрацию при не плотном или же недостаточно надёжной фиксации подвесного.

Перемотка катушки выполняется аналогично, как и в динамиках других частотных диапазонов. Чем больше мощность тем толще нужен провод для создания катушки, а количество витков должно совпадать с заводским. Диаметр провода используемого в высокочастотных динамиках чаще всего меньше 0,1 мм поэтому уложить без обрыва его достаточно проблематично.

В некоторых твитерах выводы катушки могут быть приклеены к подвесу, что положительно сказывается на продолжительности безаварийной эксплуатации.

Центровка ВЧ головок не вызывает особых проблем, так как она обеспечена конструкцией самого звуковоспроизводящего устройства.

Самые часто встречающиеся неисправности и их причины

Причин выхода из строя данной аппаратуры, если её сборка выполнена профессионально, немного, в основном, это превышение мощности выше расчётной и эксплуатация в неблагоприятных условиях. Подбор акустической системы, как и всех её составляющих основывается на соответствии мощности выходного каскада усилителя и его расчётного сопротивления. Поэтому эти составляющие являются основным фактором продолжительной и безаварийной работы устройств воспроизведения звука.

Самыми частыми неисправностями являются:

• Полное отсутствие высокочастотного звука при работающих остальных динамиках. Вероятнее всего обрыв вывода или провода катушки, плохой контакт соединения внутри акустической системы.
• Некачественное звучание с появлением посторонних нехарактерных для них звуков. Может быть вызвано механическими повреждениями движущихся элементов.
• Запах плавленой изоляции. При этом нужно немедленно отключить ВЧ твитер или всю акустику от сети, так как дальнейшее использование навредит и другим низкочастотным и среднечастотным динамикам.

Ремонт твитера своими руками может выполнить лишь мастер, который приобрел навыки и опыт проведения данных работ, первые пробы зачастую оказываются провальными и неудачными, особенно если это перемотка катушки.

Источник

Сделай сам своими руками О бюджетном решении технических, и не только, задач.

Как отремонтировать динамик самому? FAQ Часть8

Здесь Вы найдёте описание процесса восстановления высокочастотной динамической головки с иллюстрациями.

Самые интересные ролики на Youtube

Навигация по FAQ-у.

Страницы 1 2 3 4 5 6 7 8

Как отремонтировать ВЧ динамик (пищалку)?

Ремонт пищалок отличается от ремонта ВЧ и НЧ динамиков хотя бы уже потому, что у пищалок нет центрирующей шайбы. Поэтому разборка пищалок даже с бумажным диффузором отнимает намного меньше времени, чем разборка СЧ и НЧ динамиков.

Часто в высокочастотных динамиках вместо картонного диффузора используется мембрана, изготовленная из синтетических материалов. Мембрана имеет купольную форму и вместе с подвесом представлять собой монолитную конструкцию.

Такая конструкция обеспечивает минимальный вес и максимальную жёсткость подвижной системы, что необходимо для воспроизведения высоких частот.

Из-за очень малого хода подвижной системы, значительно упрощается процесс центровки ВЧ головок. А в большинстве пищалок с мембраной купольной конструкции центровка и вовсе обеспечивается самой конструкцией динамической головки.

В большей части пищалок, роль гибких выводов исполняют выводы катушки, поэтому их укладке следует уделить максимальное внимание. Одним из часто встречающихся дефектов как раз и является обрыв этих выводов. Особенно это касается пищалок большой мощности, у которых, как правило, и ход подвижной системы больше.

Другим частым дефектом является повреждение катушки, что иногда влечёт за собой даже разрушение гильзы. Причиной этого, чаще всего, бывает перегрузка динамика.

Дело в том, что ВЧ головки имеют сравнительно небольшую мощность. Например, в 100-Ваттной трёхполосной АС, ВЧ динамик может быть рассчитан на синусоидальную мощность всего в 6-10 Ватт. Если такая АС подключена к 100-Ваттному усилителю, а пользователь при помощи темброблока или эквалайзера направит в ВЧ головку даже половину всей мощности усилителя, то ВЧ динамику только и останется, что пискнуть в последний раз.

Для написания этого раздела, друг снабдил меня парой неисправных ВЧ динамиков 4ГДВ-1. Динамики эти вышли из строя из-за перегрузки, а в катушках при этом произошло межвитковое замыкание.

Я сделал несколько фотографий во время восстановления этих динамиков и попытался прокомментировать каждую из них.

Разборку я начал с удаления раструба, который крепился на пластмассовых защёлках.

Лучше всего поддаются ремонту пищалки, у которых диффузор крепится к корпусу винтами.

После демонтажа четырёх винтов М3, стало возможным отделить от корпуса центрирующий пластмассовый фланец и освободить подвижную систему динамика.

Но, не всегда это сделать так же просто. Иногда подвес подклеивают к элементам корпуса и тогда отделять подвижную систему нужно с максимальной осторожностью.

В других случаях, подвес смазывают какой-нибудь густой смазкой, чтобы предотвратить возникновение лишних вибраций при недостаточно плотно прижатом подвесе.

В динамике этой конструкции не предусмотрены отдельные гибкие выводы и их функции выполняют выводы катушки.

Для повышения надёжности, выводы катушки закреплены узкой бумажной лентой.

Во фланце имеются углубления, в которые укладываются выводы катушки.

На этой картинке видно, что выводы катушки проходят через пазы.

Перемотка катушки ВЧ динамика производится точно так же, как и динамиков других частотных диапазонов.

Правда в коллекции моих шаблонов не оказалось оправки нужного размера, и я изготовил шаблон из электролитического конденсатора подходящего диаметра. Как это сделать, подробно описано здесь.

Но, если у вас не очень хорошее зрение, то придётся использовать дополнительную оптику. Диаметр провода, используемого для намотки катушек ВЧ динамиков обычно меньше 0,1мм.

В частности, катушка динамика 4ГДВ-1 намотана проводом диаметром всего 0,08мм. Я в таких случаях использую бинокулярные очки с дополнительными насадочными линзами.

Бумажная лента, крепящая выводы катушки, оказалась приклеенной 88-ым клеем. Чтобы не повредить гильзу, я при удалении старой катушки размочил клеевое соединение только в тех местах, где должны были быть проложены выводы катушки.

После укладки выводов, я сомкнул концы ленты и проклеил их клеем БФ.

В некоторых пищалках выводы катушки подклеиваются к подвесу. Это предотвращает возникновения паразитного резонанса, который может ускорить разрушение выводов. При этом нужно использовать наиболее эластичные клеи, такие как «Резиновый», «Эластосил» и подобные.

Сборка динамика производится в обратном порядке и не представляет трудностей, так как центровка подвижной системы обеспечивается самой конструкцией динамика.

Перед окончательной сборкой можно проверить фазировку динамика, так как, при столь малом ходе подвижной системы, сделать это после сборки сложнее.

При правильной фазировке подвижная система должна «выпрыгнуть» из корпуса.

Зачистить от лака выводы катушки можно при помощи теблетки Аспирина. Здесь я уже рассказывал, как это можно сделать, а здесь показывал.

Страницы 1 2 3 4 5 6 7 8

Комментарии (59)

Страниц: « 1 2 3 4 5 [6] Показать все

Сделал пост в форуме. И выложил фото.

Александр, спасибо за фото! Я уже ответил.

Александр, «родная» намотка этого динамика выполнена проводом диаметром 0,1 мм по лаку.
Если при этом диаметр меди 0,08 мм, то по моим расчетам выходит общее чисто витков 37. Так оно примерно и есть. Фотографию сделать не могу, но хорошо рассмотрел намотку через линзу. Первый слой 20 витков, второй 16.
Зайдем с другой стороны. Высоту намотки нечем замерить с хорошей точностью, но она чуть больше 2 мм (примерно 2,2 мм). То есть, 32 витка никак не могут поместиться в одном слое.
И для справки, может, кому-нибудь пригодится: высота магнитного зазора 3,5 мм.

Евгений, не совсем понял откуда у вас эти данные?
На фотографии ясно видно что длина катушки 3 мм. А при увеличении фотографии можно легко посчитать количество витков, их там ровно 32.

Александр, данные с моего динамика, специально только что разобранного.

Источник

Восстановление сгоревшего твитера в компьютерных колонках

Многие сталкивались с проблемой сгоревших писчалок в колонках.Я расскажу,как легко и просто можно их восстановить.

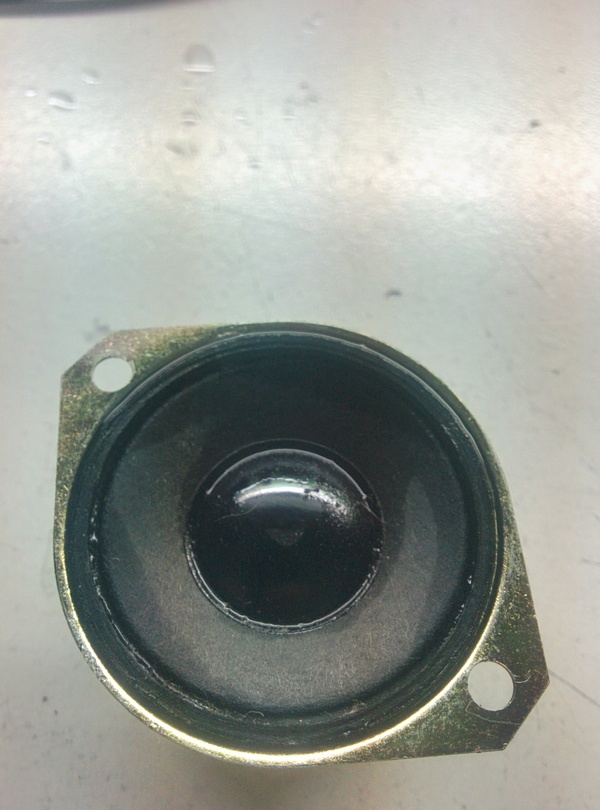

1.Смачиваем место проклейки диффузора спиртом или ацетоном.Ждем пару минут,что бы размягчился клей

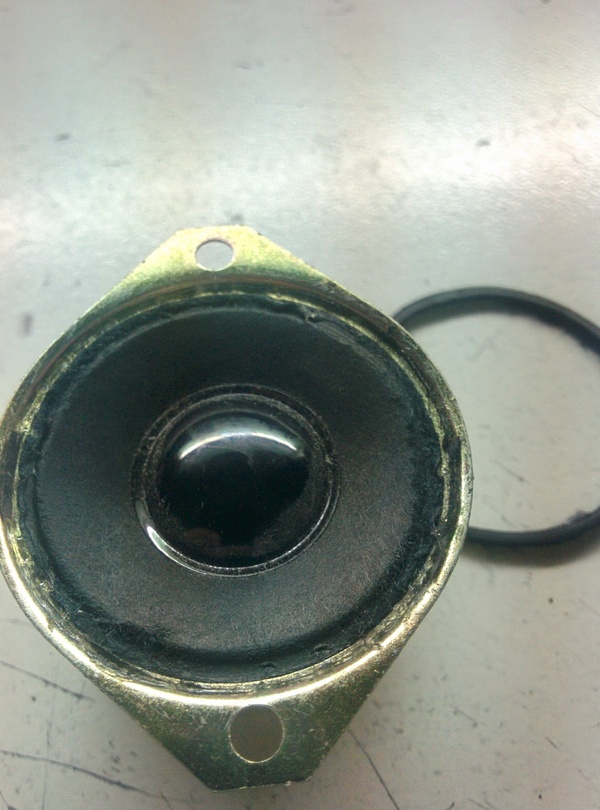

2.Затем аккуратно поддеваем чем то острым с краю,и проходимся по всей окружности места проклейки

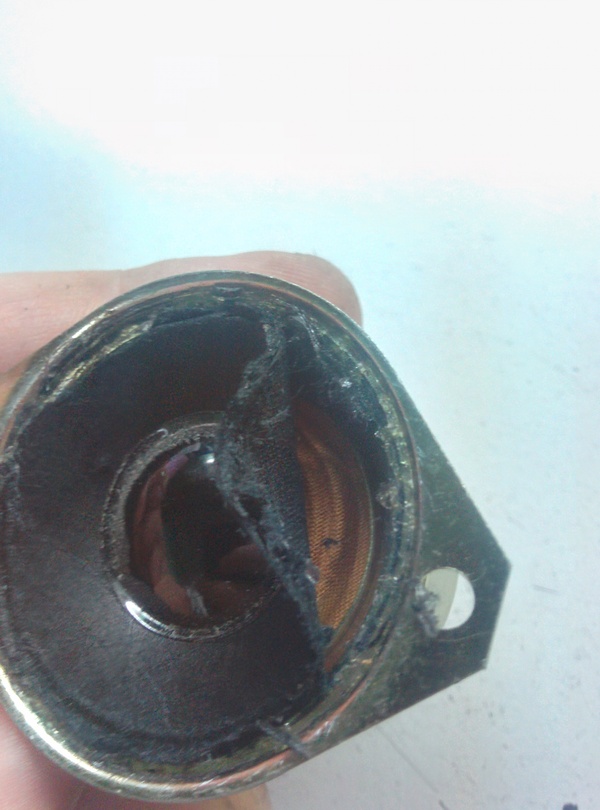

3.Приподымаем диффузор,и видим клеенную центрирующую шайбу.Ее так же смачиваем спиртом,и даем время раскиснуть.

С шайбой проводим те же манипуляции,что и с диффузором.

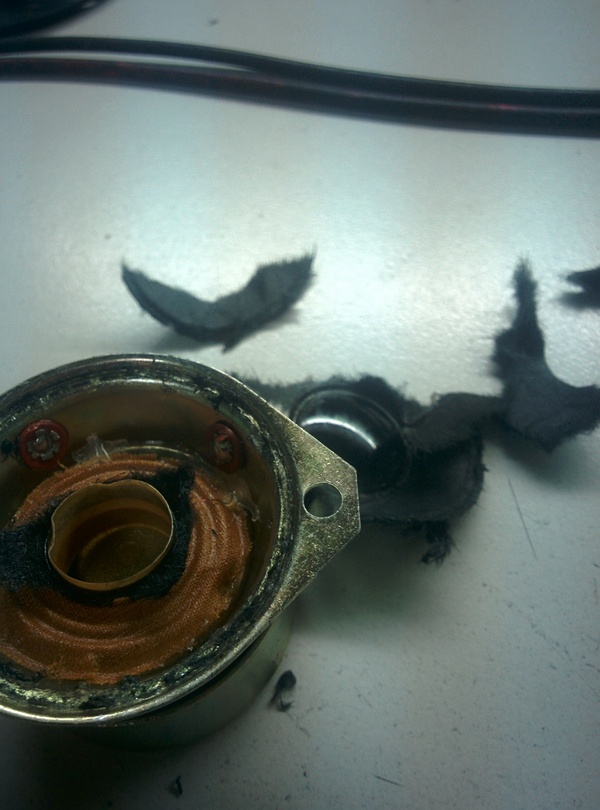

У меня вот не получилось.

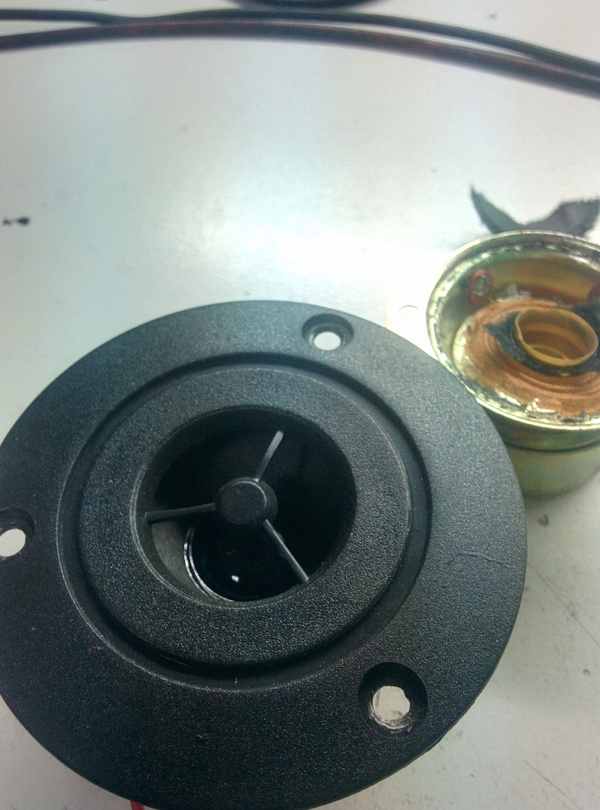

Если у вас руки из жопы,как у меня,то идем на Авито,и покупаем такой же твитер за 100рублей,и меняем

Всем ровных рук!

Найдены дубликаты

да уж падонаг ещё тот))) мы в конце 90ых сами мотали динамики на специальной насадке на катушечный мафон. и от форманты и от эс 90 да от любых колонок того времени, ибо в то время у нас мелком городе вообще с динамиками была беда и они были на вес золота.. а музыку играть хотелось. а тут я конечно заподозрил неладное с 3 ей фотки (уж больно коряво ты его расклеил) но вида не подал думал щас чудо произойдёт. ан нет обламался тока))

Там какой то матерый клей оказался,который не хотел размягчаться.В итоге надорвал шайбу и психанул.Я реально хотел сделать пост по ремонту,а вышло как то не очень.До этого восстановил много динамиков без проблем.

Да там походу ацетон бумагу нафиг растворил.

Бумагу он не растворит,просто нужно очень аккуратно отклеивать,т.к бумага просто размокнет.

Ну ты и падонаг. А я думал щас починю свой с 50% выдранного диффузора. А тут такой облом.

Тут не соглашусь.Если твитер предусмотрен,значит и дины ставятся такие,которые не смогут выдавать такие частоты.Есть динамики,которые способны воспроизводить весь спектр частот-широкополсные,но это не тот случай.Даже в дерьмовых Sven bf-11 зву без твитера-как из унитаза

Ну не знаю.Конкретно эта писчалка от аналогичных F&D SPS-699.Так вот звук у них дерьмо,а без писчалки вообще печалька

Ремонт:)

Давным-давно, когда деревья ещё были большими, а я только недавно стал жить самостоятельно, делали с братом ремонт в своей квартире. Первый раз в жизни сами. Опыта в ремонте у нас практически не было но зато был задор и море энергии.

Накосячили, я начинаю грузиться, а братан говорит-не парься, цветочек повесить и красиво будет. Так повторялось несколько раз.

Закончили кухню(часов в 12 ночи), ещё даже руки не помыли, сидим уставшие, курим. Брат осматривается и говорит мечтательно- красиво будет, вся квартира в цветах:)

Кривые руки, отрицание, итог

В подъезде идёт ремонт, рукожопами из дружественных стран

Пробоина в подоконнике напольном

Уважаемые строители, монтажники и все кто хоть как-то причастен к строительству, доброго вам всем времени суток!

Произошла у меня не очень приятная ситуация.
Жена, после глажки белья, всегда ставит утюг на балконный подоконник сверху, возле окна.
В один прекрасный день, а быть точнее, вчера, рука ее дрогнула и утюг полетел прямо на пол, точнее на балконный напольный подоконник (я не знаю как его назвать правильно)
В общем, беда.
Пробоина невелика, но вид портит очень..

Подскажите, мастера своего дела, есть способ исправить это, не приобретая новый? Возможно ли сделать более похожий, предыдущий вид, чем есть сейчас?

Заранее, всем благодарен за любой дельный совет!🤝

Когда что-то пошло не так.

Ответ на пост «Защем ругаещся нащальника?»

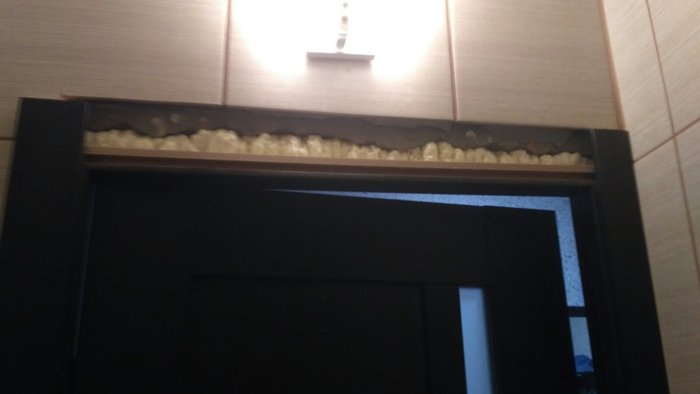

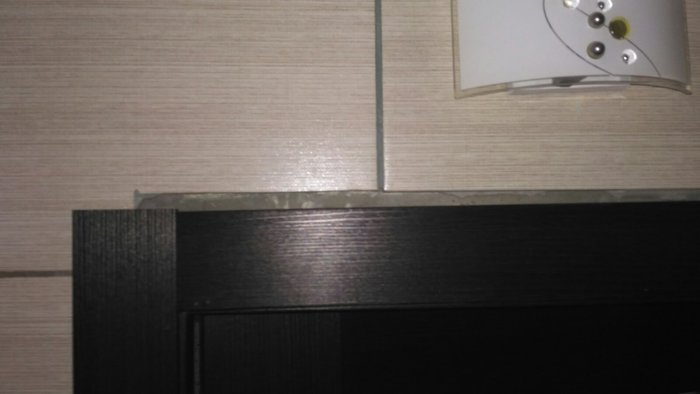

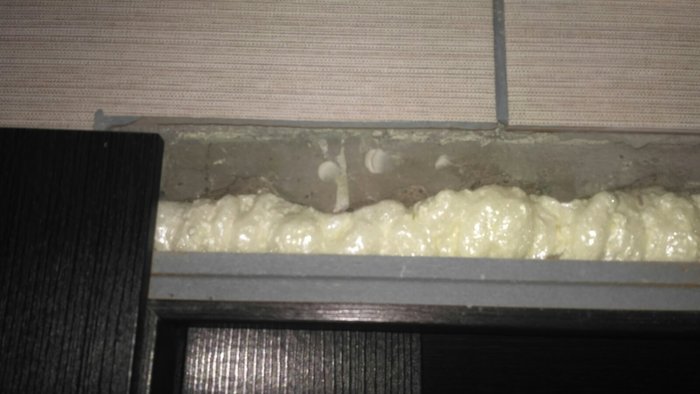

Туалет. Вид изнутри. Плитка клеилась ранее установки дверей. Габариты дверей известны заранее — в комнате такая же. Плитку клеил «проффи» с 15-летним стажем. Но вопрос даже не в том, что так наклеил. Когда ему показал на это, он выдал гениальное : «Ну установщики дверей могли бы и дверь приподнять, что бы шва не видно было». Ну типа пусть под дверью будет пространство в несколько сантиметров, главное что бы шов рукожопа, который рулеткой и арифметикой не умеет пользоваться — прикрыть.
