Капельный полив и дождевание
Капельная лента, наружные капельницы, капельная трубка, краны и соединители, фильтры, автоматика полива, фитинги, инжекторы, спринклеры, разбрызгиватели, GoldenSpray и многое другое
Что делать, если инжектор Вентури не работает
Прочитал на воронежском сайте заметку про использование инжектора Вентури в капельном поливе. Заметке 2,5 года, а никто её не придёт и не поправит. Там же многое написано с точностью до наоборот.
Например, под заголовком «Что делать, если не работает инжектор Вентури», на воронежском сайте написано:
- для байпасного подключения: «Повышать давление воды на входе инжектора», «Снижать потребление воды на выходе инжектора».
- для прямого подключения: «Увеличивать давление воды в магистрали»; «Снижать потребление воды на выходе, отключив часть поливочной системы».
Давайте рассмотрим, почему тут всё наоборот, то есть советы ведут к прекращению работы инжектора, а не к успешному началу всасывания удобрений.
Успешная работа инжектора Вентури, при байпасном или прямом способе подключения — без разницы, сводится к одному фактору: величине перепада давлений до и после инжектора. Для большинства инжекторов стабильная работа обеспечивается при перепаде давлений не менее 2 бар — хотя таблицы производителей могут указывать и 1 бар для отдельных моделей, на практике запустить инжектор при таком перепаде сложно.
Как достигается перепад давлений? Инжектор Вентури имеет заужение в середине. Например, инжектор с резьбой 1″, соответствующий трубе диаметром 25 мм, сужается в середине до 7 мм. Заужение играет роль этакой «плотины», которая способствует накоплению воды перед собой, выражающемся в нарастании давления в трубе перед входом в инжектор. За «плотиной», напротив, образуется «разрежение», и давление спадает.
Нетрудно понять, что если количество проходящей через инжектор воды недостаточно, вода будет легко и лениво проходить через заужение, подпор не будет создаваться, инжектор не будет работать. Для исправления этого, конечно, надо подать на инжектор больше воды, а для этого увеличить давление.
Но, как сообщают многие: «Я поднял давление до 6 атмосфер, а инжектор не работает!». Почему? Да потому что, как мы говорили выше, значение имеет перепад давлений, а не величина давления в системе.
А почему же при давлении 6 атмосфер нет перепада? А потому, что из-за низкого потребления воды на выходе инжектора (поливной системой), давление до и после инжектора выравнивается. Другими словами, поливная система не успевает вылить воду, которую в неё подают с большим давлением, и давление в ней нарастает, стремясь приблизиться к таковому на входе в инжектор.
Например, человек устанавливает инжектор 3/4″, даёт сколь угодно большое давление, а инжектор не сосёт. Здесь надо спросить: а какой вылив у Вашей поливной системы? Оказывается, 100 капельниц по 2 л/час. То есть, система выливает 200 литров в час, а инжектор пропускает 1000 литров в час. В этом случае давление до и после инжектора будет почти одинаковым. Для успешной работы инжектора 3/4″ с заужением в середине до 5 мм, нужен вылив системы куба полтора в час.
Байпасы используются при подключении инжекторов в 90% случаев, это связано с несоразмерностью основной трубы и пропускной способности инжектора (например, система поливается через трубу диаметром 110 мм, и инжектор такого размера пришлось бы отливать на заказ). Также, могут быть и другие причины, связанные с планируемым режимом подкормок или особенностями разводки воды.
Возвращаясь к воронежским рекомендациям, мы дадим противоположные:
если инжектор Вентури не работает, давление на входе в инжектор надо повышать, а на выходе — понижать.
Для понижения давления на выходе необходимо увеличить вылив поливной системы:
- путём реорганизации поливных участков (поливать всё вместе, а не отдельными блоками),
- путём установки капельниц или иных поливных устройств с большим выливом (например, капельницы 8 л/ч вместо 2 л/ч),
- путём сброса лишней воды из системы.
Источник
Неисправности системы капельного орошения: как их предупредить
Нужна консультация?
Надежная и продолжительная работа автоматического капельного полива достигается регулярным контролем работоспособности и профилактическим обслуживанием системы. Хозяйства, которые активно применяют этот метод в работе, акцентируют внимание на том, что именно правильная эксплуатация оборудования является залогом его эффективности.
Как известно, капельный полив — наиболее экономичный метод орошения. Он сокращает трудозатраты, экономит удобрения и повышает урожайность. Но при этом требует высокой квалификации обслуживающего персонала. Только отслеживание обученным персоналом рабочих параметров системы капельного орошения позволяет вовремя выявить эксплуатационные проблемы.
Здесь мы рассказываем о наиболее распространенных неисправностях, с которыми приходится сталкиваться при эксплуатации систем капельного орошения. Для получения индивидуальной консультации вы можете обратиться по телефонам, указанным на сайте компании «Новый век агротехнологий» .
1. Не капают капельницы: лабиринт заблокирован корнями растений
Основная причина, по которой корни проникают в капельницу, это недостаток влаги. Корневая система растения начинает активно искать влагу и проникает туда, где ее больше всего.
К сожалению, когда корень уже проник в капельницу, сделать с этим что-либо практически невозможно. Если начать его вытравливать, добавляя в систему гербицид, можно навредить выращиваемой культуре. Если попытаться выжечь его кислотой, то пострадает вся корневая система, а не только та ее часть, которая находится внутри капельницы. Поэтому главная задача — это не позволить корню проникнуть в капельницу. Для этого есть ряд приемов:
- Самый простой — это не укладывать капельную трубку в почву, тогда возможность проникновения корней в капельницы полностью исключается.
Соблюдать правильный режим полива: если поддерживать почву в постоянном значении влажности и не пересушивать, корневой системе будет достаточно влаги и она не будет расти внутрь капельницы.
Укладывать капельную трубку отверстием вниз. Капли будут размывать почву под отверстием, в результате чего там образуется локальная пустота, которая не позволит корням подойти к водовыливному отверстию. С другой стороны, укладка капельной трубки отверстием вниз (а значит, и вниз капельницей) создает риск засорения частицами грязи, которые неминуемо накопятся внутри капельной трубки. Поэтому данный способ следует применять с осторожностью: результат может оказаться скорее отрицательным, чем положительным.
2. Не капают капельницы: фильтр и лабиринт заблокированы илистыми частицами
Частицы размером менее 130 мкм проходят сквозь фильтрационное оборудование и лабиринт капельницы и выходят из водовыливного отверстия. За процесс самоочищения отвечают турбулентные потоки, создаваемые в лабиринте.
Однако все это работает только при условии соблюдения рабочего давления в капельнице. Если давление слишком маленькое, то скорость потока в лабиринте не достаточна и илистые частицы осаждаются в нем и закупоривают капельницу. Чтобы этого избежать, необходимо поддерживать в системе и в самой капельной трубке требуемое производителем рабочее давление.
Также для предотвращения данной неисправности можно усилить систему фильтрации: установить новые фильтры или усовершенствовать уже установленные. Это полностью не исключит наличие илистых частиц в оросительной воде, но снизит их количество.
Кроме того, причина неисправности может быть в низком давлении насоса – поэтому проверьте и его работу.
3. Не капают капельницы: входной фильтр и лабиринт заблокированы водорослями
Водоросли, имеющие нитчатую структуру, могут попадать в систему сквозь фильтр. Чтобы снизить их количество, рекомендуется проводить хлорирование системы и вносить в нее кислоту при поливе. При этом очень важно правильно рассчитать концентрацию, чтобы не навредить выращиваемой культуре.
Также необходимо проверить давление на предмет снижения и при необходимости провести прочистку системы фильтрации с применением ортофосфорной кислоты. А если она не обеспечивает достаточной степени очистки — заняться ее усовершенствованием.

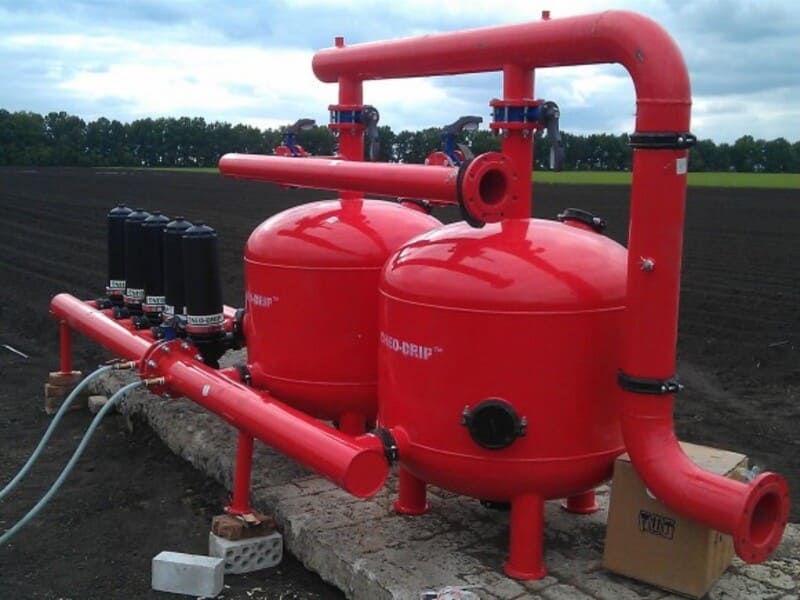

Использование песчано-гравийных фильтров вместо дисковых и сетчатых может значительно снизить отрицательное влияние водорослей, но все-таки не позволит полностью избежать этой проблемы, особенно в период обильного «цветения воды» — активного роста водорослей, сопряженного с падением уровня воды в оросительных каналах, что, как правило, случается ближе к концу сезона.
Песчано-гравийных фильтры не спасают от водорослей при использовании плохого наполнителя или при недостаточной заполненности им фильтров. Необходимо четко придерживаться требований производителя относительно уровня заполнения фильтра и состава наполнителя. Он должен быть мытым и отсортированным: чем фракция наполнителя будет меньше, тем лучше и эффективнее будет фильтрация. Мы рекомендуем использовать гранит-базальтовый наполнитель: не окатанный, с острыми гранями, предназначенный именно для гравийных фильтров. Или кварцевый песок фракцией 1,0-1,6мм.
Также следует понимать, что увеличение количества песчано-гравийных фильтров, с одной стороны, снизит содержание водорослей в системе, с другой — приведет к увеличению стоимости оборудования для полива.
Источник
9 основных причин поломки капельного орошения
Благодаря постоянному контролю работоспособности капельки и профилактическому обслуживанию получают надежную и долгосрочную работу автоматического полива. Садоводы, которые активно используют эту методику, обращают внимание на то, что благодаря правильной эксплуатации техники получают максимальный эффект.
Известный факт, что капельное орошение — наиболее экономный способ полива. Благодаря ему уменьшаются затраты труда, экономно расходуются удобрения и получают большее количество урожая. При этом важно иметь достаточно компетентный персонал по обслуживанию системы. Только благодаря контролю сотрудников за капельной системой полива, возможно, своевременно обнаружить какие-либо проблемы.
В этой статье мы рассмотрим самые популярные неисправности, которые возникают при использовании капельного полива.
Не идет вода сквозь капельницы.

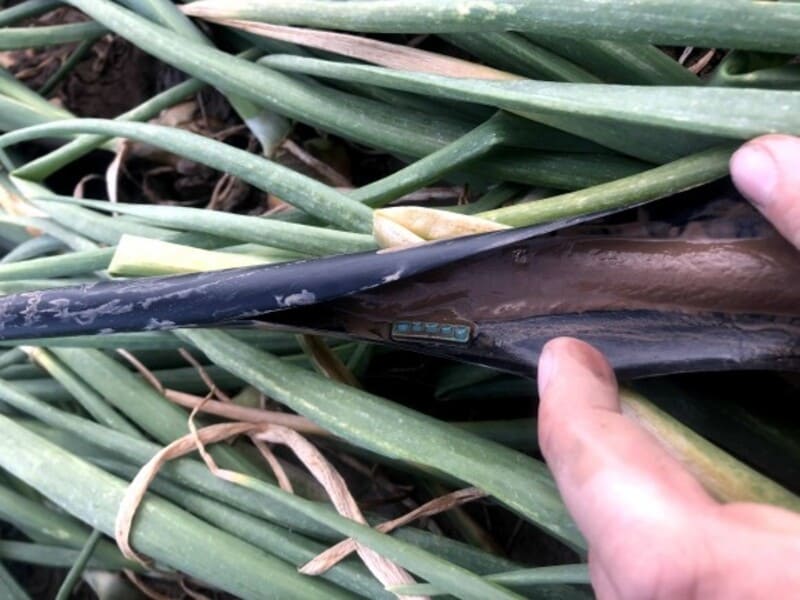

- Лабиринт перегорожен корнями культур.
Главной причиной просачивания корней в капельницы является нехватка влаги. Корни культур начинают стремительно искать воду и прорастают туда, где ее больше всего.
Если корень уже пророс в капельницу, то изменить ситуацию уже никак не получиться. Если применить гербицид для вытравливания корней, можно навредить всему растению, которое выращивают. При выжигании кислотой будет нанесен вред всему корню, а не только той части которая проросла в «капельку». Соответственно основной задачей является не допустить прорастания корней. Справиться с этой задачей помогут некоторые приемы:
— Проще всего – не стелить капельную трубу в грунт, что полностью исключает прорастания корней в капельницы.
— Следовать четкому поливочному режиму: если все время грунт держать в определенной влажности, корни не будут испытывать недостатка и соответственно не начнут прорастать в капельницу.
— Стелить капельную ленту отверстиями вниз. Вода будет размывать грунт под отверстием, вследствие чего получится локальная пустота, которая не даст корням прорасти к отверстиям. Хотя такой способ чреват засорением элементами грязи, которые обязательно соберутся внутри капельной трубы. Соответственно этот метод нужно использовать осторожно.
- Фильтр и лабиринт забиты частицами ила.
Крупинки не более 130мкм свободно просачиваются сквозь фильтр и капельники и выходят из отверстия вывода воды. Турбулентные потоки, которые возникают в системе, способствуют самоочищению.
Такой метод будет работать при использовании рабочего давления в капельке. Если оно будет очень маленькое, то образующегося потока будет не хватать, и илистые крупинки будут уходить в осадок и забивать капельницу. Во избежание этого, важно придерживаться давления во всей системе согласно указаниям производителя.
Еще, для избегания такой неисправности, можно усилить систему фильтров: поставить новые или модернизировать те, что уже остановлены. Полностью это не уберет крупинки, но их количество будет уменьшено. Работу насоса тоже нужно проверить, ведь низкое давление тоже может стать первопричиной.
- Входной фильтр и лабиринт забиты водорослями.
У водорослей структура ниточная, и из-за этого они могут проникать через фильтр. Чтобы минимизировать количество воды, требуется хлорировать в системе и добавлять кислоту при поливе. Обязательно нужно просчитать количество, чтоб не нанести ущерб растениям.
Ортофосфорной кислотой проводят очистку системы фильтров, если давление снижено. А если фильтрация недостаточно очищает, то ее нужно усовершенствовать.
Во время сильного «цветения воды»- когда водоросли растут очень активно, применение сетчатых и песчано-гравийных систем фильтрации поможет хорошо снизить негативное влияние этих водорослей. Но проблему побороть все таки не поможет. Как правило, в конце сезона происходит процесс «цветения» и он случается вместе со снижением уровня воды в поливочных каналах.
Если наполнитель песчано-гравийного фильтра некачественный или фильтр недостаточно наполнен, то результата это не принесет. Также влияет размер фракции в фильтре. Чем она меньше, тем лучше будет результат фильтрации.
Важно знать, что увеличение количества фильтров приведет к лучшей очистке, но повысит стоимость системы фильтрации.
- Лабиринт забит частицами песка.
Чтобы решить эту проблему, нужно найти, откуда поступает песок. Если из самой системы, то это значит, что его пропускает фильтр. Причиной может быть поломка либо недостаточная степень очистки. Песок может поступать с водой, либо из самого наполнителя гравийного фильтра. В этой ситуации нужно проверить коллектор гравийного фильтра.
Хоть и редко, но бывает, что песок поступает в систему из отверстия, из которого поступает вода в грунт. Такое может быть, если в грунте трубка лежит на расстоянии 3-10см и количество песка в этом месте высокое. В таких местах нужно применять трубку с предусмотренной в конструкции устойчивостью к песку. В помощь придут промывные клапаны, создающие очистительный эффект при отключении системы.
Причиной может также стать укладка трубы капельницами вниз. Устраняется это при монтаже системы.
Повреждена трубка.
- Отверстие на краю эмиттера или на самом эмиттере.
Такая поломка появляется, когда применяют некачественные приборы для укладки ленты. Капельница ломается, когда бьется о край трубы или окалину, которая возникает при сваривании элементов системы. Решение – это использование конструкций с плавными изгибами и отводами. Еще одной причиной может стать заводской брак. Исходя из этого не только цена, но и надежность производителя имеют значение.

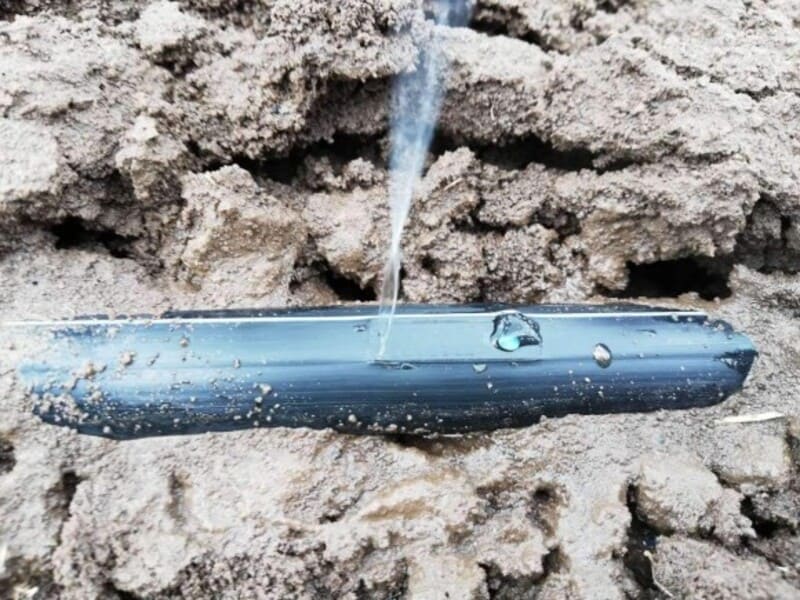

- Отверстие в самой трубке (не на эмиттере).
Причин может быть несколько – как механическое повреждение в момент укладки либо перевозки, заводской брак, либо повреждение вредителями. В месте дефекта монтируют ремонтный соединитель, чтобы устранить неполадку в виде дырки.
Если брак заводской, то края будут гладкими без заусенцев, а при механическом – края будут рваные.
При повреждении птицами остается след от клюва в форме буквы V. Самым эффективным средством борьбы против них будет закапывание трубки в землю, чтоб ее не было видно.
При повреждении проволочником края дырок становятся мохнатыми. Для борьбы с ним применяют инсектициды, внося сразу в капельный полив.
Неравномерный вылив.
- Слишком маленький, вылив на концах трубки.
Самой распространенной ошибкой является неправильное проектирование – длинный гон трубки. Согласно выращиваемому растению и участку рассчитывают одновременно длину трубок и давление во всей системе.
Решить эту задачу помогут специалисты. Они пересчитают проект, и дадут советы для решения проблемы.
- Слишком маленький, вылив в целом во всем поливном блоке.
Эта проблема возникает, когда забиты фильтры и давление в системе снижено. Для решения нужно сделать прочистку согласно с данными производителя.
Такая проблема может появиться еще и как результат большого расхода воды – поливных блоков больше чем положено для системы, либо есть утечка. Для решения нужно понизить расход, и тем самым поднять давление.
- Слишком маленький, вылив в отдельной части поливного блока.
Если в расчетах не учтен рельеф местности возникает такая неполадка. Для решения нужен правильный расчет проекта системы, который может сделать только специалист.
