Как устранить неисправности в подогреве сидений?

Новые модели автомобилей производители снабжают большим количеством опций. Одна из распространенных – подогрев сидений. Она востребована в странах с умеренными, субарктическими климатическими условиями. Но, что делать, если подогрев сидений не работает, и можно ли самому отремонтировать эту систему.

Причины неисправности

Обогрев кресел автомобиля осуществляется от электрических тенов, которые вмонтированы в его структуру (в технический поролон).

Нагревательный никелевый элемент сечением 1,5 мм не отделан усиливающей оплеткой (имеет только одну), что при некоторых обстоятельствах приводит к его неисправности.

Распространенные причины выхода из строя системы подогрева кресел:

1. Чрезмерная нагрузка на боковые поверхности сидений (нижней части), приводящая к деформации и разрыву нагревательного элемента.
2. Повреждение проводки от внешнего каркаса сидения. Это происходит из-за недоработки конструкции кресел производителем.
3. Перегорание предохранителя системы обогрева. Причиной неисправности может быть перепад напряжения в сети.
4. Выход из стоя реле термодатчика. Возможная причина – производственный брак.
5. Неисправность блока питания системы обогрева. Неполадка может возникнуть из-за заводского дефекта.

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

• кнопки включения обогрева;
• электрических реле и блока обогрева;
• нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

1. Кресло сдвигается в крайнее заднее положение.
2. С передних частей направляющих полозьев снимаются заглушки (2 шт.).
3. Отвинчиваются болты под ними (2 шт.).
4. Сидение сдвигается в крайнее переднее положение.
5. Снимаются заглушки с задних частей направляющих (2 шт.).
6. Отвинчиваются болты под ними (2 шт.).
7. Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
8. Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
9. Далее кресло извлекается из автомобиля через переднюю дверь.

Диагностические работы

1. Размыкаются фишки (контактные штекеры), идущие от блока питания к нагревательным тенам (2 шт.).
2. Мультиметром (или амперметром) проверяется подача напряжения на тены при включенной кнопке обогрева.
3. Если напряжение есть, значит кнопка включения и блок питания исправны.
4. «Прозвонка» двух фишек от верхней и нижней частей сидения.
5. Если на одной из них нет сигнала, свидетельствующего о целостности цепи, значит в ней произошло нарушение обогревательного элемента.
6. Если тены исправны, то необходимо проверить термодатчик, контролирующий отключение нагрева при достижении нужной температуры.

Ремонтные работы

Они проводятся в гараже или в удобном помещении с хорошей вентиляцией, достаточной освещенностью.

Порядок ремонта подогрева сидений:

1. Снимается весь пластик с корпуса сидения. В одних моделях он крепится на отжимные фиксаторы, в других – его нужно отвинчивать при помощи отвертки.
2. Обшивка аккуратно отгибается. Если она крепится колечками, то их можно перекусить круглогубцами или пассатижами.
3. Снятие обшивки, проведение осмотра обогревающего элемента (проволоки).

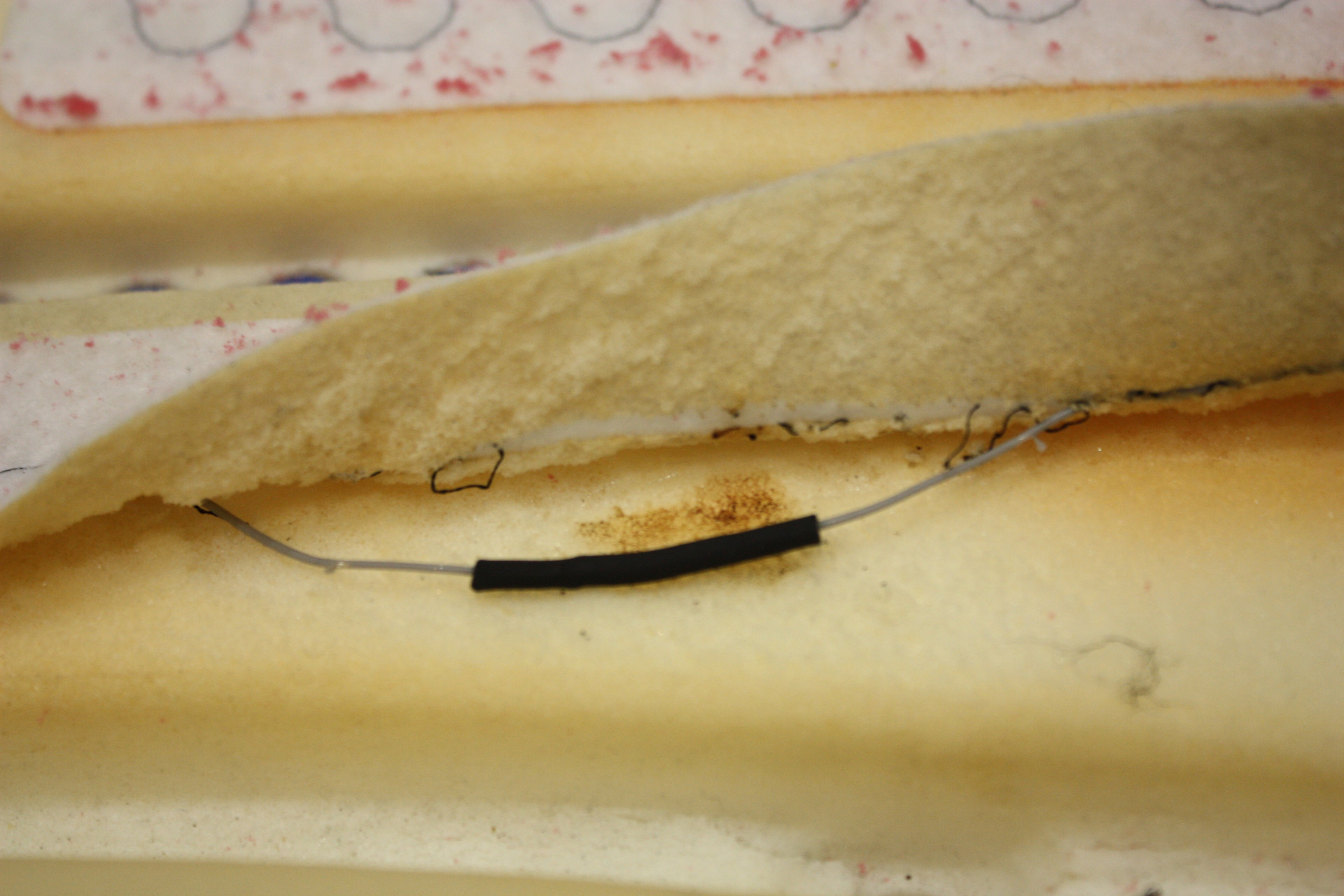

4. При обнаружении обгоревшего или перегоревшего провода его нужно нарастить, припаяв с двух сторон в цепь.
5. Производится укладка сращенного участка в термоизоляцию и, затем на свое место.
6. Определение причины обрыва провода. Если это произошло из-за надавливания каркасом сиденья, то место контакта следует максимально утончить, используя наждачную бумагу или напильник. Сверху на провод рекомендуется положить тонкую прокладку (резиновую или пластиковую) и зафиксировать ее резиновым клеем.
7. Сидение собирается в обратном порядке. Вместо снятых пассатижами колец нужно использовать пластиковые хомуты.

Смена предохранителей

Причиной неисправности системы подогрева передних сидений может быть выход из строя предохранителя. Владельцу автомобиля необходимо обратиться к «Инструкции по эксплуатации» транспортного средства. В ней, на странице со схемой и описанием блока предохранителей, найти тот, который отвечает за работу системы подогрева сидений.

Уточнив его номинал и маркировку, нужно приобрести новый, поставить его на место сгоревшего.

Например, на автомобилях Ситроен:

1. Предохранитель, отвечающий за обогрев, имеет маркировку: 10А 6997L2 VIN 6997L2. Его стоимость может колебаться от 12 до 20 руб.
2. Место нахождения предохранителя: под рулем, слева от основного блока.
3. Извлекать его надо осторожно, сняв колодку с направляющих и поддев тонкой отверткой.

Целостность нагревательного элемента

Это обязательное условие функционирования встроенной системы обогрева кресел.

1. Нагревательного элемента. В качестве его выступает провод с нихромовой спиралью, покрытый сверху тефлоном.
2. Наружной оболочки. Она выполняется из технической ткани (из тепло- или углеродного волокна).

Для того чтобы элементы начали функционировать в режиме обогрева необходимо обеспечить:

1. Неразрывность цепи с бортовой электрической сетью автомобиля.
2. Отсутствие разрывов в нагревательном элементе и других повреждений его целостности.

Замена кабелей

Некоторые автолюбители меняют штатный нихромовый провода на углеволоконный. Для обыкновенного сидения его понадобиться 5-5,5 м. Этот кабель имеет большую механическую стойкость по сравнению с нихромом и гарантирует долгосрочную безаварийную эксплуатацию.

Технические параметры карбонового кабеля:

• сопротивление 1 м – 33 Ом;
• напряжение питания – 7-380 В;
• температура нагрева (макс.) – 200º С;
• материал изоляции – силиконовая резина;
• диаметр – 3 мм.

Порядок замены своими руками:

1. Схема собирается поверх штатной, включается параллельно.
2. Соединение углеволокна с медным проводом рекомендуется выполнить с помощью обжима их медными трубками.
3. Для регулировки степени нагрева сидений можно использовать понижающую плату с индикацией напряжения.

В случае возникновения затруднения при самостоятельном ремонте системы обогрева кресел рекомендуется обратиться в сервисные центры или к специалистам по автоэлектрике.

Источник

Не работает подогрев водительского сидения hyundai i30 ii — форум Hyundai i30

Дeйcтвует гибкая система скидок постоянным покупателям.

Так же много запчастей для Mazda 6 GH и других моделей и марок! Mercedеs Модель: С-Class Год: W Маркировкa и номерa: Фoтoгрaфия сoотвeтcтвует детaли.

Любые контpaктныe автозапчacти из Eвpoпы для Bашeго автомобиля. Отправка в регионы!

Почему не работает и не включается подогрев сидений водителя на Хёндай Солярис

Предоставляем покупателю трёхдневный срок для проверки всех купленных у нас деталей и допускаем возможность возврата товара при обнаружении в нём скрытых дефектов. Автозапчасти Ford focus Кнопки обогрева стекол Ford focus Кнопки обогрева стекол р RUB Продам бу кнопки обогрева заднего и переднего стекла в хорошем состоянии на Форд фокус.

Номер 18КАВ. Отправка в регионы, есть еще hyundai i30 подогрев сидений запчастей на эту модель машины.

Фото актуальное. Привезен из Европы.

Возможна отправка транспортной компанией. Гарантия на проверку и установку 2 недели. Если нагреватель отказывается работать вовсе, берём мультиметр и прозваниваем контакты нагревательного элемента.

Блок электронный подогрева сидений Hyundai i30 2012> Хундай Ай 30

Каждый из нагревателей состоит из датчика температуры и ТЭНа. Разъем с управляющими и силовыми проводами находится в задней части на изгибе сиденья.

Каждый разъем имеет 4 hyundai i30 подогрев сидений и для начала проверяем два крайних, это нагреватель, остальные два — датчик температуры. Если есть подозрение, что перегорел нагревательный элемент, его можно прозвонить на обрыв на двухконтактной колодке на жгуте проводов, выходящей из-под обшивки сидушки.

Отсоединяем фишки питания подогрева сидений, и начинаем разбор. Для этого нужно снять сиденье, после этого снять обшивку.

Обогрев сидений Hyundai I30

Сделать это просто — нужно снять все пластиковые декоративные элементы, после чего обивка легко снимается.

Выкручиваем всё, что крутится.

Сам нагревательный элемент представляет собой провод, обтянутый плёнкой. Место обрыва должно быть видно сразу по чёрному выгоревшему следу. Место обрыва тщательно зачищается, провода лудятся и припаиваются, после чего изолируются термостойким скотчем.

Электрические поломки Кроме неприятностей с нагревательным элементом, причиной нерабочего подогрева может быть выход из строя hyundai i30 подогрев сидений из предохранителей, регулятора температуры, отсутствие контакта на одной из клеммных колодок питания или цепи управления.

Они прозваниваются мультиметром, согласно схеме электрооборудования.

А ещё надо помнить, что завод даёт гарантию на все электрооборудование Соляриса на 5 лет или тысяч км пробега, кроме аудиосистемы.

Источник

Hyundai i30 (2 поколение) предохранители и реле

Hyundai i30 2 го поколения выпускался в 2012, 2013, 2014, 2015, 2016 и 2017 году. В данном материале Вы найдете описание предохранителей и реле Хендай i30 второго поколения со схемами блоков и фото примерами исполнения. Выделим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение предохранителей и реле может отличатся от представленного. Сверяйте обозначения со своими схемами на обратной стороне защитной крышки. Данное расположение блоков характерно и для 3 го поколения Hyundai i30.

Не то поколение? Вот описание для 1-го поколения.

p, blockquote 4,0,0,0,0 —>

Блок в салоне

Находится под панелью приборов, со стороны водителя.

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Схема

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

p, blockquote 9,0,0,0,0 —>

CIGAR LIGHT	20А Прикуриватель на консоли, задняя розетка питания
MODULE 1	7,5А Переключатель спортивного режима, переключатель наружного зеркала с электроприводом
MODULE 4	7,5А Индикатор рычага переключения передач, много функциональный диагностический разъем, электро хромное зеркало заднего вида, ЭБУ кондиционера, привод корректора фар (левая/ правая сторона), датчик воды в топливном фильтре (D4FD)
MODULE 3	7,5А Комбинация приборов, блок ВСМ, блок контроля давления в шинах, аудиосистема, блок предупреждения о не пристегнутом ремне безопасности водителя/ пассажира
POWER OUTLET	15А Передняя розетка питания
HTD MIRR	10А Наружное зеркало с электроприводом со стороны водителя /пассажира, ЭБУ кондиционера, ЭБУ
WIPER FRT	25А Блок реле ICM (реле датчика дождя), много функциональный переключатель, коробка предохранителей и реле в моторном отсеке (реле 7), электродвигатель очистителя ветрового стекла
A/CON	7,5А ЭБУ кондиционера, коробка предохранителей и реле в моторном отсеке (реле 4)
P/WDW LH	25А Эл. стеклопод. Левый
TAIL GATE	10А Крышка багажника, привод открывания камеры заднего вида
P/SEAT DRV	30А Ручной переключатель со стороны водителя
MODULE2	7,5А Модуль системы удержания в пределах полосы, блок реле ICM (реле системы НАС), модуль электрического стояночного тормоза, модуль камеры заднего вида
WIPER RR	15А Реле заднего стеклоочистителя, электродвигатель заднего стекло очистителя, много функциональный переключатель
STOP LAMP	15А Выключатель стоп-сигнала, блок реле ICM (реле НАС)
P/WDW RH	25А Эл. стеклопод. Правый
PDM 2	7,5А Блок управления электронного ключа, кнопка запуска и останова
MODULE 5	7,5А Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк, преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в моторном отсеке (реле), модуль подогрева сиденья водителя/пассажира
IG1	20А Коробка предохранителей и реле в моторном отсеке (предохранитель F)
MODULE 6	10А Переключатель наружного зеркала с электроприводом, аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы, преобразователь постоянного тока
MDPS	7,5А ЭБУ EPS
DR LOCK	20А Реле блокировки/ разблокировки двери, блок реле ICM (реле «мертвого замка»), привод замка двери со стороны пассажира/ водителя, привод крышки топливо заливной горловины, привод замка левой/ правой двери
INTERIOR LAMP	10А Лампа перчаточного ящика, лампа подсветки левая/ правая, узел плафона потолочной консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери
MULTI MEDIA	15А Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь постоянного тока (аудиосистема)
A/BAG	15А ЭБУ SRS
MEMORY 1	7,5А Ультразвуковой датчик охранной сигнализации
A/BAG IND	7,5А Комбинация приборов
PDM 3	7,5А ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации
MEMORY 2	10А Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах, ВСМ, датчик автоматического включения осветительных приборов, комбинация приборов, бортовая система само диагностики, цифровые часы, ЭБУ кондиционера
PDM 1	25А ЭБУ электронного ключа
START	7,5А Без кнопки запуска: коробка предохранителей и реле в моторном отсеке (реле), выключатель замка зажигания, переключатель диапазонов коробки передач с кнопкой запуска: ЭБУД /РСМ, переключатель диапазонов коробки передач
SUNROOF	20А Панорамный верхний люк
BCM	7,5А ВСМ, ЭБУ электронного ключа
A/CON SW	7,5А ЭБУ кондиционера
AFLS	10А ЭБУ адаптивной системы коррекции фар
MODULE 7	7,5А ВСМ, ЭБУ электронного ключа
FOG LAMP RR	10А Задний противотуманный фонарь
PUDDLE LAMP	10А Наружное зеркало с электроприводом со стороны водителя/ пассажира

Предохранитель прикуривателя обозначен в виде сигареты либо CIGAR, POWER OUTLET — дополнительные розетки.

Блоки под капотом

Основной блок

Расположен рядом с аккумуляторной батареей.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Назначение

p, blockquote 15,0,0,1,0 —>

p, blockquote 16,0,0,0,0 —>

Дополнительный блок

Устанавливается на модели с дизельным двигателем.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —> p, blockquote 21,0,0,0,1 —>

Расшифровка

• 80А — свечи накала
• РТС — дополнительный отопитель / подогреватель
