Как я центральный замок побеждал…
Всем доброго дня, хоть у меня сейчас и почти 7 утра…)
Вчера добил центральный замок! Мучился 2 вечера и целый вчерашний день…
Но победил в итоге все-таки я. Двери теперь открываются и закрываются с сигналки и от кнопки на водительской двери…
А проблема была как обычно простая. Провод управляющий закрытием коротил на массу в 6ти! местах.

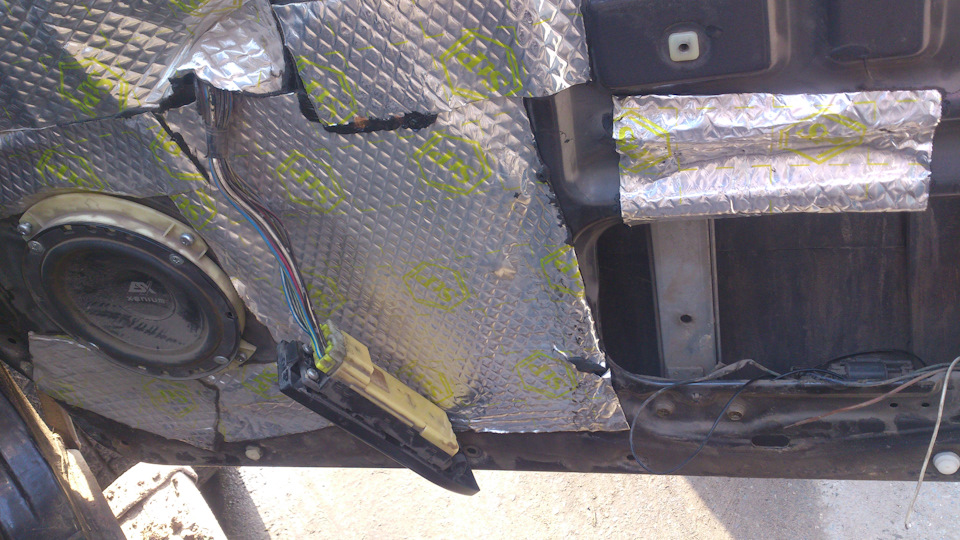

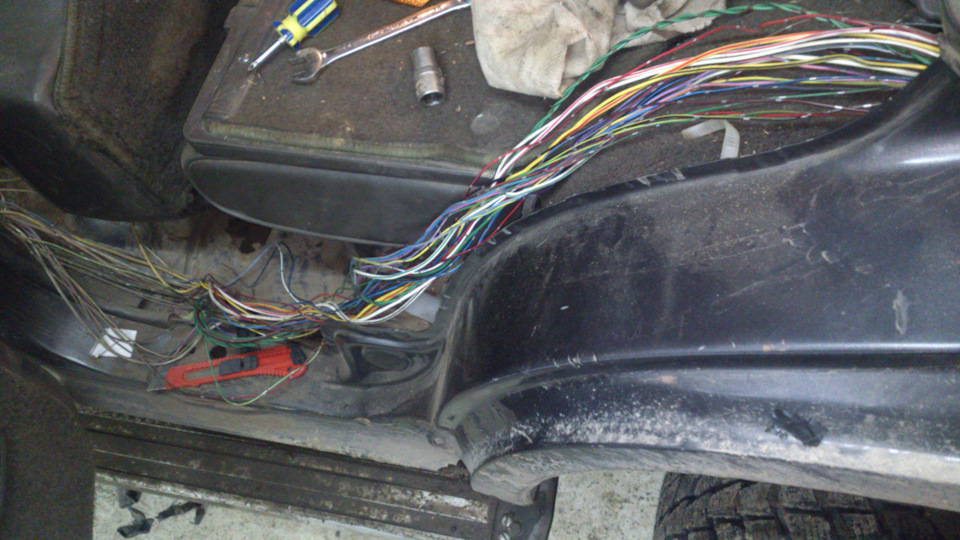

Хотя, коротил то он может и не в 6ти местах, а всего в паре, но в 6ти местах была перебита изоляция и провод там подгнивал… Пока не вскрыл косу… Но, вскрыл я не только косу…

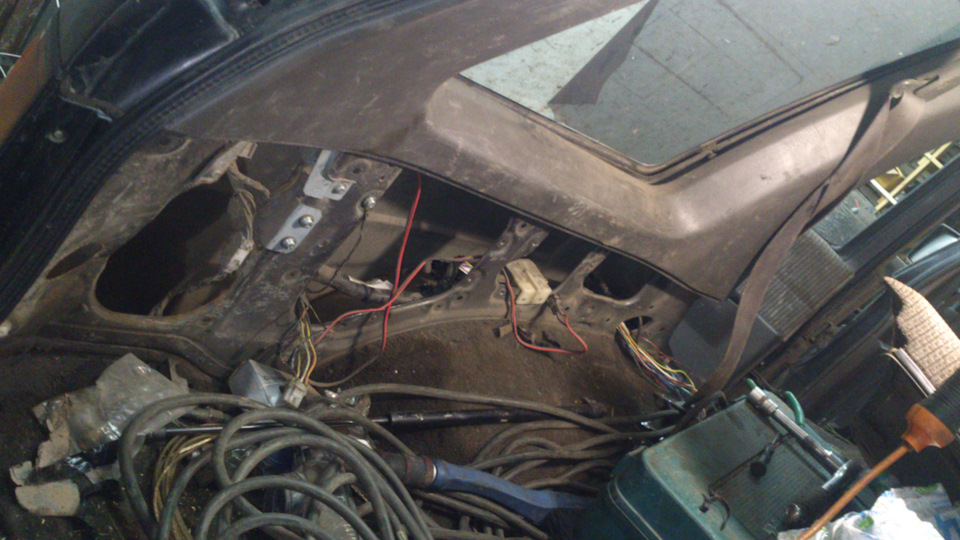

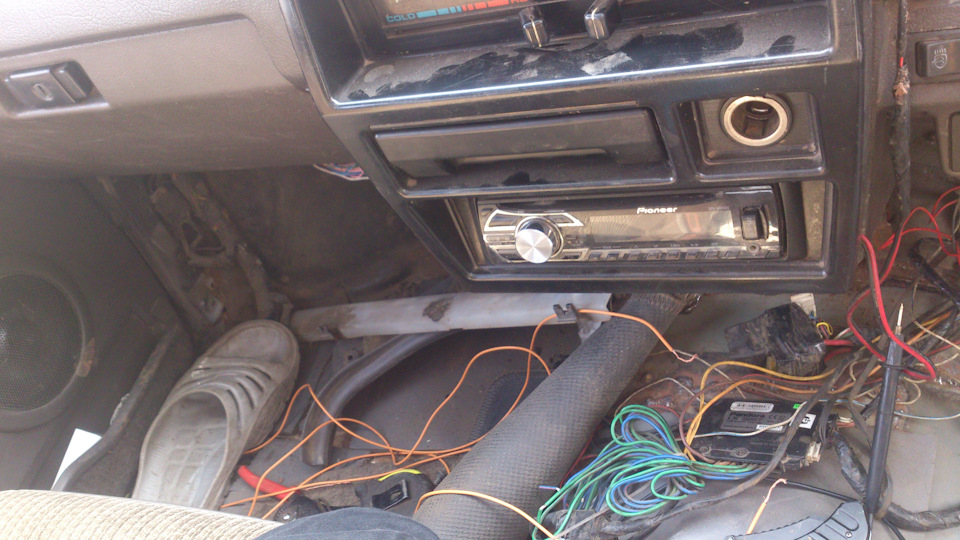

Собственно вот. От лишнего избавился. А лишним был блок управления двигателем. похоже егр, блок центрального замка ушел в небытие, т.к. благополучно сдох. Ну а остальные блоки были выпилены ранее, т.к. кому-то были нужны.)

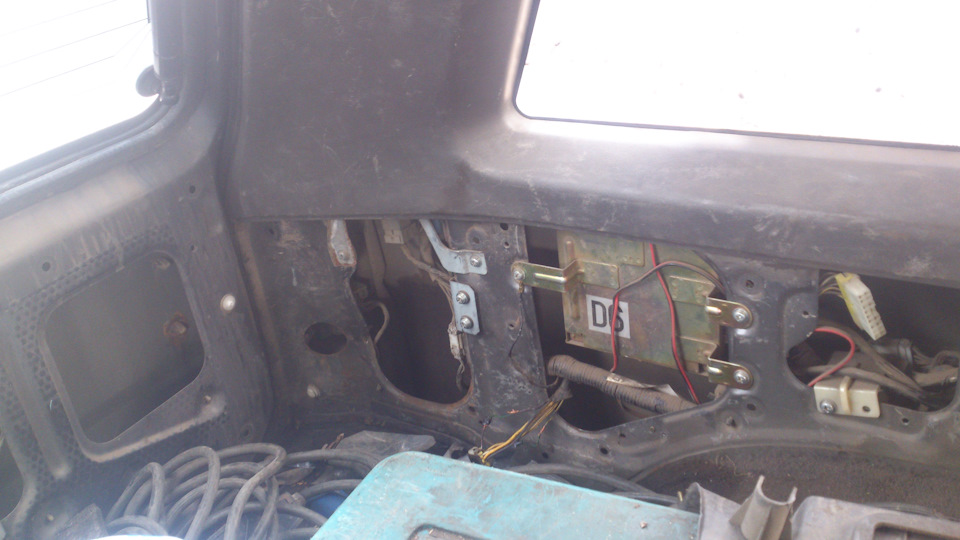

Да блок ЦЗ у меня был от какого-то тазика. Его и поставил. Правда не с первого раза он заработал… Все-таки запчасти к отечественной технике такие же как и весь российский автопром… требуют доработки. Так и с блоком, пришлось реле чинить… Но теперь все ок =)

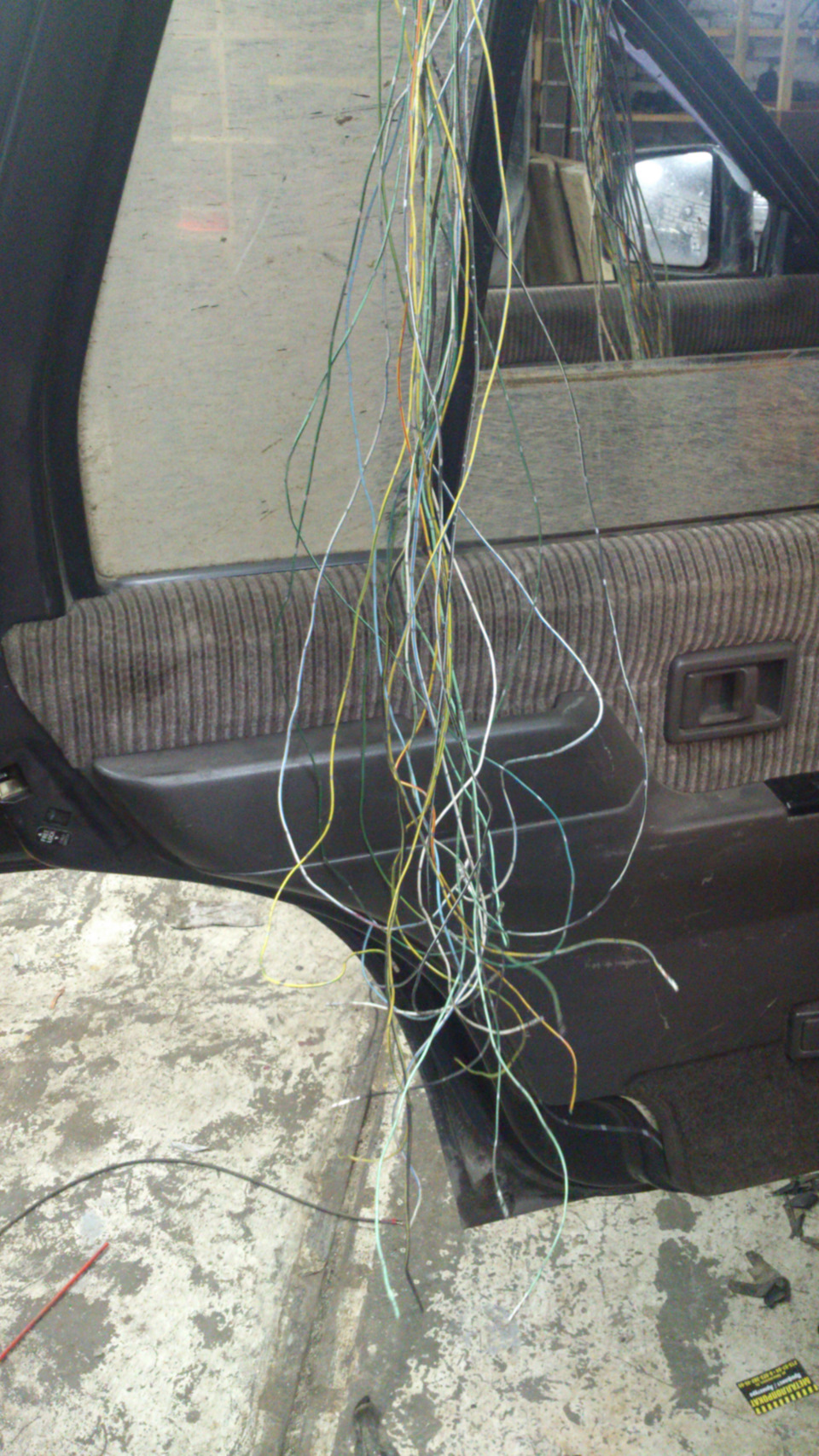

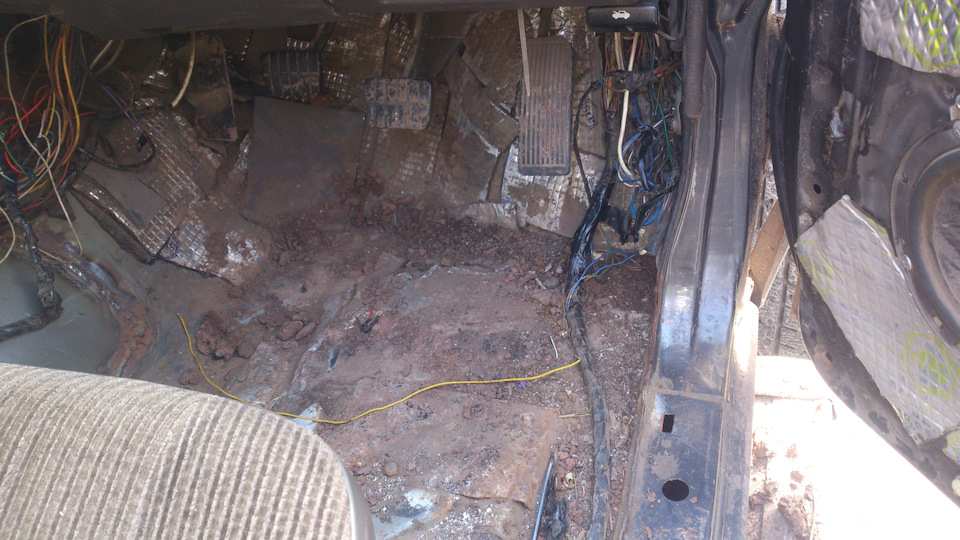

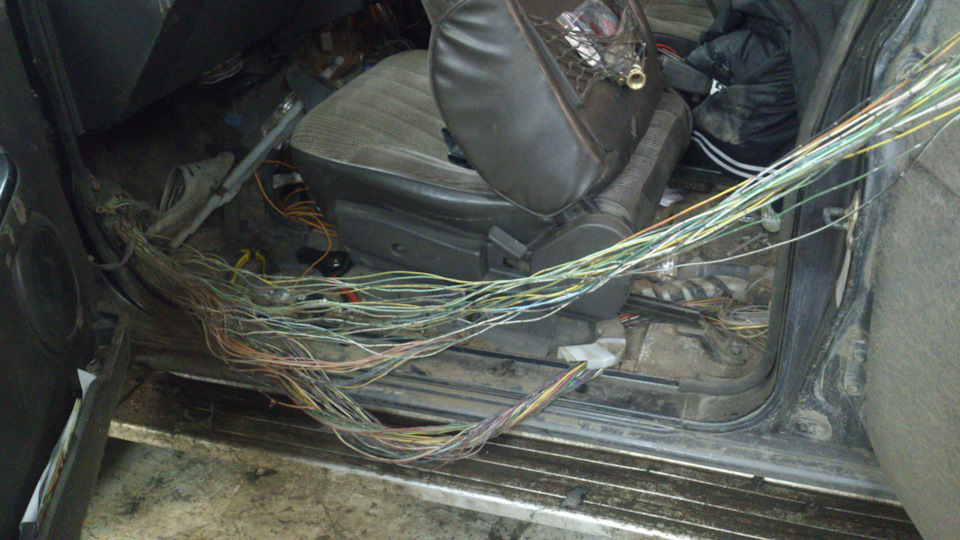

Вырезал около 100 метров проводов. Можно было вырезать еще около 50, но это я оставлю пока, не хотелось снимать торпеду…
Также прикрутил наконец-то зеркало левое… а то нижние саморезы вылетели, резьбы кончились. Засверлился сверлом на 5.2, нарезал резьбы м6 и прикрутил винтами м6 потай которые. Теперь зеркало не трясется…)
Также пришли шаровые, завтра-послезавтра вечером поставлю, схожу-развалю и надо будет переобуваться в лето.
Да, я до сих пор не переобутый, но не потому, что раззвиздяй. Ну… по этому тоже, но в основном из-а отсутствия времени и дохлых передних колес. А переобуваться в новые мудричи при дохлой подвеске это имхо перебор, т.к. убивать новый комплект резины жалко.
Причины выхода из строя центрального замка и устранение неполадок
Если центральный замок (ЦЗ) не работает, то водитель не может попасть внутрь авто. В статье рассматриваются основные типы неисправностей, как открыть двери в случае неполадок, а также даются рекомендации по ремонту вакуумного и электрического ЦЗ.
Типы неисправностей
Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.
Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.
В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.
Причины неисправностей
Если перестал работать центральный замок сначала необходимо проверить блок предохранителей. В системе ЦЗ часто происходят замыкания и различные нарушения, что приводит к перегоранию предохранителей.
Проверка предохранителей системы
ЦЗ не срабатывает при полной разрядке аккумулятора. Для проверки нужно открыть центральный замок с ключа и попробовать завести машину. Если она не заведется, то причина в разрядке АКБ.
Причина, почему не работает ЦЗ, может быть в поломке электроники. Открыть машину можно без ключа с брелка. Если центральный замок с брелока не открывается, следует проверить батарейки и кнопки брелка. Они могут залипать и не срабатывать в нужный момент.
На следующем этапе, пользуясь инструкцией, следует проверить управляющий блок сигнализации. Возможно, что из-за неполадок в нем, ЦЗ работает, но не закрывает все двери. В последнюю очередь проверяется микроплата, которая находится на моторчике активатора, заодно следует проверить и сам привод. Неисправные детали необходимо заменить.
Электрическая схема подключения ЦЗ
Если не работает центральный замок, это может быть связано с механическими неполадками: неисправен шланг привода личинки. Поступающий на управляющий блок сигнал с брелка передается моторчику на дверях, который должен сработать и подействовать на шланг, закрепленный в личинке. Если один из концов шланга выпадает из личинки, привод оказывается отключенным. В этом случае дверь не сможет открываться либо закрываться. Таким образом, причины, почему не работает замок или работа происходит со сбоями, могут быть как электрическими, так и механическими.
Ремонт частичных отказов вакуумного ЦЗ
Во многих случаях неисправности ЦЗ сопровождаются продолжительной работой насоса. Он не прекращает работать пока его не отключит защита.
- ЦЗ открывает и закрывает двери до тех пор пока компрессор не отключится. В такой ситуации причина в неисправности выключателя привода. На плату насоса с активатора поступает напряжение, при поступлении на плюс двери открываются или закрываются. Необходимо отремонтировать выключатель или заменить его новым.
- Двери закрываются и открываются, центральный замок не открывает лишь некоторые из них, при этом компрессор продолжает работать пока не сработает защита.
Вакуумный насос ЦЗ
Причин неисправностей может быть несколько:
- нарушена герметичность шлангов вакуумной магистрали;
- сигналы на плату управления компрессором поступают, но он на них не реагирует;
- от концевого выключателя привода одной из дверей до платы управления насосом не поступает сигнал, поэтому не смотря, на то, что двери открылись либо закрылись, компрессор продолжает работать.
При не герметичности шлангов, следует проверить всю магистраль. Порванные шланги меняют целыми. Если трубки целые, может быть негерметичен привод или появились трещины в мембране. Неисправные детали заменяют новыми или покупают новый замок в сборе (автор видео — АвтоМалярка c Нуля).
Во втором случае проверяют всю электросеть от активатора до управляющей платы, а также напряжение на каждом проводе. Если найден обрыв цепи, его нужно устранить.
Причина может быть в неисправности блока управления компрессором. В таком случае нужно его разобрать и аккуратно зачистить контакты клемм. Если это не дало положительных результатов, то нужно проверить и отремонтировать схему платы управления.
Ремонт электрического ЦЗ
Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.
Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:
- Повреждения в цепи или некачественные контакты в электрической проводке.
- Неисправно реле.
- Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
- Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
- Износ комплектующих активатора.
- Перегорела обмотка.
Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.
Источник
19.36 Центральный замок
Аварийная деблокировка крышки топливного бака при неисправности центрального замка: снимите справа облицовку багажника, откиньте изоляционную плиту (2), нажмите на крепежный фиксатор (1) серводвигателя центрального замка и вытяните назад исполнительный элемент.
Все двери, крышка багажника и крышка топливного бака, а также замок в крышке багажника открываются и закрываются поворотом ключа в замке двери водителя или в замке двери пассажира рядом с водителем. Основным звеном системы является так называемый двойной нагнетательный насос, который приводится электродвигателем. При повороте ключа в положение «открыто» насос создает повышенное давление, в результате чего различные коммутирующие элементы в автомобиле снимают действующую блокировку.
С двойным нагнетательным насосом скомбинирован блок управления центрального замка, а также блок управления притивоугонной системы, если она установлена в автомобиле.
Далее описывается серийный центральный замок. Функции более дорогостоящих систем с противоугонными установками, охраной салона, инфракрасным дистанционным управлением (см. также главу Электротехническое оборудование) в своей основной функции также базируются на этой системе, как и «центральный замок безопасности».
 |
Проверка центрального замка
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
Поиск неисправностей в электрике
Приведенное ниже описание также относится к автомобилям со стандартным центральным замком. Электрическая проверка осуществляется на 6- и 12-полюсном штекерном разъеме на двойном нагнетательном насосе. В автомобилях с противоугонной системой есть еще один 16-полюсный разъем на насосе, который при проверке остается без внимания.
Если насос не работает ни при повороте ключа в замке двери водителя и пассажира рядом с водителем, ни в замке багажника, то:
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Здесь видны детали прокладки шланга центрального замка
1 – шланг;
2 – переключающий элемент двери пассажира рядом с водителем;
3 – соединительная деталь;
4 – переключающий элемент двери справа сзади;
5 – деталь отвода под задним сиденьем;
6 – переключающий элемент двери крышки топливного бака;
7 – двойной нагнетательный насос;
8 – переключающий элемент крышки багажника;
9 – переключающий элемент двери слева сзади;
10 – переключающий элемент двери водителя.
 |
 |
Поиск неисправностей в пневматической системе
