Проблема с камерами на PoE коммутаторе
Проблема с камерами на PoE коммутаторе
Сообщение foreman71 » 29 июл 2019, 23:23
Добрый день формучане!
Уже несколько дней потерял в попытках определить неисправность. Техподдержка ничего внятного сказать не может. Одна надежда на Вас
Для простоты понимания ситуации прикрепил в приложении схему сети видеонаблюдения с моделями оборудования и длинами кабельных трасс.
Суть проблемы: После перезагрузки коммутатора №3 на нём пропала одна камера (Нет сигнала). По приезде на объект, коммутатор мной был перезагружен вновь и отвалились уже три камеры, одна запустилась (Это не та самая камера, что не запускалась ранее). После хаотичных манипуляций по включению\выключению камер и перезапуску коммутатора удалось запустить на нём две камеры. Другие две камеры не включаются. Если ещё раз перезагрузить коммутатор, то включается только одна камера (любая).
Что было сделано:
1) Прозвонили линии от коммутатора №3 до каждой камеры. Джеки переобжали. Итог – линии целые;
2) Коммутатор №3 был поменян местами с коммутатором №1. Итог: коммутатор №3 ведёт себя также, как и на своём месте. Коммутатор №1 работает.
3) По отдельности проверена каждая камера, запитывающаяся с коммутатора №3. Проверка производилась путём подключения камеры через проложенную линию. Итог: камеры рабочие;
4) Взяли новый коммутатор фирмы dahua DH-PFS3006-4ET-60. Заменили коммутатор №3. Итог: новый коммутатор всегда видит одну любую камеру. Если отключить камеру, которая на данный момент в работе, то моментально подхватывается вторая. Если выключить вторую, то моментально подхватывается третья и тд. Ни при каких обстоятельствах он не видит более одной камеры;
5) Повторили с новым коммутатором пункт №2 данного списка. Итог: всё то же самое;
6) Проверили линию питания по силе. Итог: ИБП загружен на 23% (Мощность ИБП 3кВт). В розетке на коммутатор №3 228В;
7) Понижен битрейт камер, «сидящих» на коммутаторе №3 с 2000кбсек до 1000кбсек. Качество с 4мп до 1080р. Итог: мимо. Проблема осталась. Камеры, когда видят движение пишут вообще 190-386 кбсек, вместо 1000;
8 ) Приобретён новый коммутатор Trassir TR-NS1006-60-4PoE. Заменили коммутатор №3. Итог: Новый коммутатор может увидеть 2 камеры;
9) Повторили пункт №2.
Проблема осталась.
Коллеги, какие ещё есть варианты?
Мои мысли по этому поводу: Может ли внезапно стать нехватать пропускной способности или мощности коммутатора на 4 порта PoE? Ведь коммутатор №1 — это коммутатор на 8 PoE портов, и он на месте коммутатора №3 работает. Если да, то с чего вдруг система так решила? С февраля всё работала, а тут бац и всё.
На мой взгляд я попробовал почти всё, что можно. Поэтому, я буду рад от Вас услышать любые мысли и предложения, даже самые извращённые идеи могут сработать
Источник
Элтекс
производство оборудования для телекоммуникаций
Сообщение roteiro » 27 май 2018 23:00
Добрый день. Столкнулись с такой проблемой, то что в какой-то момент перестает работать POE и проблема решается заменой коммутатора. К коммутатору цепляются Ip видеокамеры HiWath со следующими ттх: Ппитание 12В DC ± 10%, PoE (802.3af), потребляемая мощность Макс. 7Вт
В логах на оборудовании чисто, только когда все ломается, то растет счетчик Invalid Signature Counter
Может кто сталкивался с такой проблемой?
sh power inline
Power-limit mode: Port based
Usage threshold: 95%
Trap: Disable
Legacy Mode: Disable
Inrush Test: Disable
SW Version: 22.187.3
Unit Module Nominal Consumed Temp (C)
Power (W) Power (W)
—- ———— ——— ———- ———
1 MES2308P 270 0 (0%) 46
12-port 1G
Managed
Switch with
8 POE+ ports
Interface Admin Oper Power (W) Class Device Priority
———- ———- ———— —————— —— ————— ———
gi1/0/1 Auto Searching 0.0 0 low
gi1/0/2 Auto Searching 0.0 0 low
gi1/0/3 Auto Searching 0.0 0 low
gi1/0/4 Auto Searching 0.0 0 low
gi1/0/5 Auto Searching 0.0 0 low
gi1/0/6 Auto Searching 0.0 0 low
gi1/0/7 Auto Searching 0.0 0 low
gi1/0/8 Auto Searching 0.0 0 low
Interface Admin Oper Power (W) Class Device Priority
———- ———- ———— —————— —— ————— ———
gi1/0/1 Auto Searching 0.0 0 low
Port Status: Port is off. Detection is in process
Port standard: 802.3AT
Admin power limit: 30.0 watts
Time range:
Operational power limit: 30.0 watts
Spare pair: Disabled
Negotiated power: 0 watts (None)
Current (mA): 0
Voltage(V): 0.0
Overload Counter: 0
Short Counter: 0
Denied Counter: 0
Absent Counter: 0
Invalid Signature Counter: 1750
===========================================================================================
sh version
Active-image: flash://system/images/_image1.bin
Version: 4.0.6
Commit: 1c61b38a
Build: 297 (master)
MD5 Digest: 1ce1943575d86a1b025f606d6876c55b
Date: 22-May-2017
Time: 18:53:44
Inactive-image: flash://system/images/image1.bin
Version: 4.0.6
Commit: 1c61b38a
Build: 297 (master)
MD5 Digest: 1ce1943575d86a1b025f606d6876c55b
Date: 22-May-2017
Time: 18:53:44
Re: POE
Сообщение Niko87 » 28 май 2018 12:36
Может обновитесь до последней версии? Уже 4.0.9 есть.
Re: POE
Сообщение Прокопьев Максим » 28 май 2018 15:01
Прошу сообщить следующее:
1. На каком количестве устройств наблюдается ситуация?
2. Производились ли какие-либо действия/работы перед появлением?
3. Сколько видеокамер было подключено к коммутаторам?
4. Сколько по времени устройства были в работе?
5. Прошу сообщить серийные номера этих коммутаторов.
6. Прошу предоставить вывод по команде show tech-support с одного из проблемных коммутаторов.
7. Сейчас коммутаторы, которые были заменены, находятся у Вас?
8. Прошу сообщить из какой Вы компании (можно в ЛС).
Re: POE
Сообщение roteiro » 30 май 2018 17:12
Re: POE
Сообщение etosamoe » 14 июн 2018 14:01
Уже на трех свитчах (2124Р) столкнулись с аналогичной проблемой. Не питается камера(причем пробовали подключать и ПОЕшный телефон, тоже самое. Если подключить ноутбук — сеть есть), растет счетчик Invalid Signature Counter.
Первый раз решилось перезагрузкой свитча по питанию (не просто ребутом, а именно из розетки).
Сейчас другой свитч пробую обновлять до самой последней 1.1.48, и ко всему прочему перезагружу по питанию. Отпишусь.
Первый раз такую проблему заметили в марте, на 1.1.47 прошивке
Re: POE
Сообщение Прокопьев Максим » 14 июн 2018 14:27
Re: POE
Сообщение etosamoe » 21 июн 2018 15:57
Re: POE
Сообщение informix » 03 дек 2018 09:28
Здравствуйте. Такая проблема возникла. Перестает работать PoE. Привожу вывод с консоли:
top-mes2308p-02#show version
Active-image: flash://system/images/_image1.bin
Version: 4.0.9.6
Commit: a0586227
Build: 5 (master)
MD5 Digest: c759f2ab1599442957d57addfd4f322a
Date: 03-Aug-2018
Time: 08:58:35
Inactive-image: flash://system/images/image1.bin
Version: 4.0.9.6
Commit: a0586227
Build: 5 (master)
MD5 Digest: c759f2ab1599442957d57addfd4f322a
Date: 03-Aug-2018
Time: 08:58:35
top-mes2308p-02#show power inline
Power-limit mode: Class based
Usage threshold: 95%
Trap: Disable
Legacy Mode: Disable
Inrush Test: Enable
SW Version:
Interface Admin Oper Power (W) Class Device Priority
———- ———- ———— —————— —— ————— ———
gi1/0/1 Never Off 0.0 0 low
gi1/0/2 Never Off 0.0 0 low
gi1/0/3 Never Off 0.0 0 low
gi1/0/4 Never Off 0.0 0 low
gi1/0/5 Never Off 0.0 0 low
gi1/0/6 Auto Off 0.0 0 low
gi1/0/7 Auto Off 0.0 0 low
gi1/0/8 Auto Off 0.0 0 low
top-mes2308p-02#sh logging
Logging is enabled.
Origin id: disabled
Console Logging: Level notActive. Console Messages: 400 Dropped.
Buffer Logging: Level info. Buffer Messages: 284 Logged, 284 Displayed, 1000 Max.
File Logging: Level error. File Messages: 0 Logged, 406 Dropped.
3 messages were not logged
Application filtering control
Application Event Status
——————— ——————— ———
AAA Login Enabled
File system Copy Enabled
File system Delete-Rename Enabled
Management ACL Deny Enabled
Aggregation: Disabled.
Aggregation aging time: 300 Sec
Logged or displayed messages by severity:
Emergency: 0
Alert: 0
Critical: 0
Error: 0
Warning: 172
Notice: 6
Informational: 106
Debug: 0
.
02-Dec-2018 10:34:10 :%HAL_config_poe-I-POEFailDetected: POE ERROR(************** Poe Fail Detected *****************************) was detected
02-Dec-2018 10:34:10 :%HAL_config_poe-I-POEFailDetected: POE ERROR(Vmain value of 46.500000V is out of range) was detected
02-Dec-2018 10:34:10 :%HAL_config_poe-I-POEFailDetected: POE ERROR(HALP_config_poe_692xx_dev_op_set_periodic) was detected
02-Dec-2018 10:34:10 :%HAL_config_poe-I-POEFailDetected: POE ERROR(************** Poe Fail Detected *****************************) was detected
После перезагрузки коммутатора работа PoE возобновляется:
top-mes2308p-02#show pow inline
Power-limit mode: Class based
Usage threshold: 95%
Trap: Disable
Legacy Mode: Disable
Inrush Test: Enable
SW Version: 22.211.20
Unit Module Nominal Consumed Temp (C)
Power (W) Power (W)
—- ———— ——— ———- ———
1 MES2308P AC 270 8 (3%) 44
12-port 1G
Managed
Switch with
8 POE+ ports
Interface Admin Oper Power (W) Class Device Priority
———- ———- ———— —————— —— ————— ———
gi1/0/1 Never Off 0.0 0 low
gi1/0/2 Never Off 0.0 0 low
gi1/0/3 Never Off 0.0 0 low
gi1/0/4 Never Off 0.0 0 low
gi1/0/5 Never Off 0.0 0 low
gi1/0/6 Auto On 1.700 3 low
gi1/0/7 Auto On 3.200 3 low
gi1/0/8 Auto On 3.200 3 low
Коммутатор в эксплуатации меньше месяца.
Re: POE
Сообщение roteiro » 07 дек 2018 04:02
Имеется MES2308P к POE портам которого подключаются 8шт. MES2324P (на РОЕ висят телефоны) и проблема заключается в том, что при подключении восьмого свича MES2324P POE не работает, но если переключить его, например, в 9 порт на MES2308P, то все работает.
на портах 1-8 MES2308P настройка power inline never
версия прошивки 4.0.9.3
С чем может быть связано такое поведение?
Re: POE
Сообщение Niko87 » 07 дек 2018 15:38
Re: POE
Сообщение llatypov » 03 янв 2019 17:39
Добрый день.
Столкнулся с проблемой
Power-limit mode: Port based
Usage threshold: 95%
Trap: Disable
Legacy Mode: Disable
Inrush Test: Disable
SW Version: 22.211.20
Unit Module Nominal Consumed Temp (C)
Power (W) Power (W)
—- ———— ——— ———- ———
1 MES2308P AC 270 0 (0%) 0
12-port 1G
Managed
Switch with
8 POE+ ports
Interface Admin Oper Power (W) Class Device Priority
———- ———- ———— —————— —— ————— ———
gi1/0/1 Auto Fault 0.0 0 low
gi1/0/2 Auto Fault 0.0 0 low
gi1/0/3 Auto Fault 0.0 0 low
gi1/0/4 Auto Fault 0.0 0 low
gi1/0/5 Auto Fault 0.0 0 low
gi1/0/6 Auto Fault 0.0 0 low
gi1/0/7 Auto Fault 0.0 0 low
gi1/0/8 Auto Fault 0.0 0 low
System Description: MES2308P AC 12-port 1G Managed Switch with 8 POE+ ports
System Up Time (days,hour:min:sec): 00,00:27:39
System Contact: ASU 7-54-40 7-59-98
System Name: Access.Machta-2
System Location: Machta
System MAC Address: e0:d9:e3:a5:70:80
System Object ID: 1.3.6.1.4.1.35265.1.89
Reset-Button: enable
Access.Machta-2(config-if)#do show power inline GigabitEthernet 1/0/1
Interface Admin Oper Power (W) Class Device Priority
———- ———- ———— —————— —— ————— ———
gi1/0/1 Never Fault 0.0 0 low
Port Status:
Port standard: 802.3AT
Admin power limit: 30.0 watts
Time range:
Operational power limit: 30.0 watts
Spare pair: Disabled
Negotiated power: 0 watts (None)
Current (mA): 0
Voltage(V): 0.0
Overload Counter: 0
Short Counter: 0
Denied Counter: 0
Absent Counter: 0
Invalid Signature Counter: 0
Прошивка последняя, сам свитч живой транзит бегает, не робит ток POE. В качестве устройств стоят IP-камеры SNR OMNY PRO макс. 3-4 вт. на камеру. Включены в 1-4 порты. Раньше помогала перезагрузка устройства и физическое переключение кабеля из порта. сейчас и это не помогает.
Источник
Диагностика возможных проблем при работе с РоЕ устройствами
Модели коммутаторов MES с суффиксом ‘P’ в обозначении поддерживают электропитание устройств по линии Ethernet в соответствии с рекомендациями IEEE 802.3af (PoE) и IEEE 802.3at (PoE+). Эксплуатировать коммутаторы необходимо только с заземленным корпусом.
При возникновении проблем с питанием PoE устройств понять возможную причину проблемы можно, используя команды:
1) Добавление в конфигурацию устройства нижеуказанной команды разрешает формирование информационных сообщений для подсистемы PoE. Уровень логирования сообщений должен быть не ниже info.
power inline traps enable

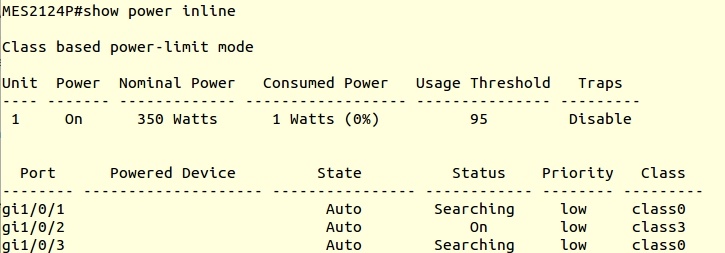

2) Команда позволяющая посмотреть состояние электропитания всех интерфейсов, поддерживающих питание по линии PoE:
Из вывода видно, что на втором порту находится РоЕ устройство класса 3. На первом и третьем портах не обнаружено устройств PoЕ

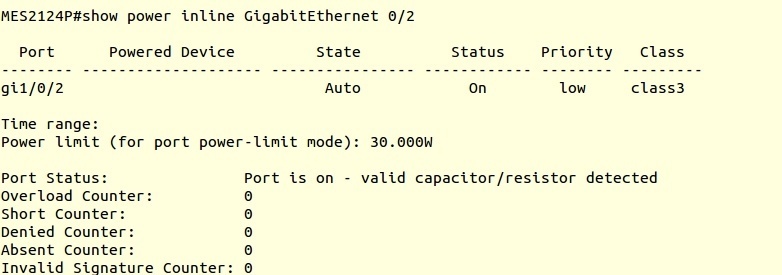

3) Посмотреть состояние электропитания конкретного интерфейса можно следующей командой:
show power inline [проблемный порт]
Из вывода в динамике, используя счетчики ошибок, можно определить возможные причины конфликтов в подаче PoE. Пример:
| Status | Оперативное состояние электропитания порта. Возможные значения: Off — питание порта выключено административно Searching – питание порта включено, ожидание подключения PoE-устройства On – питание порта включено и есть присоединеннное PoE-устройство Fault – авария питания порта. PoE-устройство запросило мощность большую, чем доступно или потребляемая PoE-устройством мощность превысила заданный предел. |
| Overload Counter | Счетчик количества случаев перегрузки по электропитанию |
| Short Counter | Счетчик случаев короткого замыкания |
| Denied Counter | Счетчик случаев отказа в подаче электропитания |
| Absent Counter | Счетчик случаев прекращения электропитания из-за отключения питаемого устройства |
| Invalid Signature Counter | Счетчик ошибок классификации подключенных PoE-устройств |
4) Следующая команда отображает характеристики потребления мощности всех PoE-интерфейсов устройства:
show power inline consumption
Пример вывода команды:
Каждая отдельная проблема с подачей питания по PoЕ требуют индивидуальной подхода к решению, проблема может быть на стороне конечного устройства РоЕ, кабеля или коммутатора.
При обращении в службу технической поддержки необходимо предоставить выводы вышеперечисленных команд, а также команды show version, sh logiging
