Не работают ручки автокад

У штриховки пропали «ручки»

13.02.2018, 17:14 #2

13.02.2018, 17:17 #3

13.02.2018, 17:20 #4

13.02.2018, 17:21 #5

14.02.2018, 07:10 #6

Конструктор по сути (машиностроитель)

14.02.2018, 08:06 #7

14.02.2018, 08:17 #8

Конструктор по сути (машиностроитель)

я удалил (ещё раньше по причине ненужности). Ничего не изменилось в этом отношении

50 мин. ——
Кстати, проблема ещё шире. Вот штрихую, размер внутри контура решается как островок, но при нажатии на другой контур уже из числа островков исключается. Разницы при этом нет, поставлено «внешнее» или «нормальное» решение островков.

И по контуру. Создал штриховку, ручек не видно. Перемещаю штриховку, они появляются. Но если перемещать одновременно с объектами, в которых штриховка, ручек не видно.

14.02.2018, 15:59 #9

Да, штриховка кривая в этой версии. Например, есть ряд концентрических окружностей, пытаюсь заштриховать несколько областей, штрихуется только первая выбранная.

Да и не только штриховка. При редактировании с помощью ручек полилиний и окружностей, например при растягивании, отсутствует растягиваемый контур объекта, виден только исходный.

Вобщем, надо ждать заплатки, как я понял

14.02.2018, 16:07 #10

Конструктор по сути (машиностроитель)

у меня с этим всё нормально.

насчет заплатки — там вроде как есть апдейт 1.1 (не SP), но доступен только по лицензии. «с таблетками» вроде как надо уже переустанавливать (хотя подробностей не смотрел).

14.02.2018, 16:46 #11

LISP, C# (ACAD 200[9,12,13,14])

__________________

— Обращение ко мне — на «ты». Все, что сказано — личное мнение.

06.03.2019, 16:49 #12

у меня с этим всё нормально.

насчет заплатки — там вроде как есть апдейт 1.1 (не SP), но доступен только по лицензии. «с таблетками» вроде как надо уже переустанавливать (хотя подробностей не смотрел).

Acad 2018.1.1 — лапок нет. Как лечить не придумали?

Источник

Как включить центральную ручку полилинии?


24.07.2013, 08:41 #2

ведущий инженер отдела автоматизации проектных работ

24.07.2013, 08:45 #3

пытаюсь быть инженером

24.07.2013, 08:45 #4

24.07.2013, 08:48 #5

ведущий инженер отдела автоматизации проектных работ

24.07.2013, 09:55 #6

пытаюсь быть инженером

комада, представленная по ссылке имеет два отрибудта : и
0 — скрывает ВСЕ «ручки» полилинии
1 — показывает их. но БЕЗ центральной «ручки», так что, Вы не правы оказались.

24.07.2013, 10:05 #7

24.07.2013, 10:13 #8

ведущий инженер отдела автоматизации проектных работ

24.07.2013, 10:19 #9

grips 2 Displays additional midpoint grips on polyline segments
PS AutoCAD 2011

24.07.2013, 10:21 #10

LISP, C# (ACAD 200[9,12,13,14])

__________________

— Обращение ко мне — на «ты». Все, что сказано — личное мнение.

24.07.2013, 10:40 #11

пытаюсь быть инженером

блин. на машине, где не работает стоит 2010.
а на той, что работает — 2011.

интерфейсы одинаковые, потому думал, что и версии одинаковые.
но интересно, почему, например, в 2008 автокаде полилиня была со средней точкой, а в 2010 нет.

в общем, спасибо все. пойду ставить 2011 акад.

П.С.
а настройки пользовательские нормально перенеслись из версии в версию. потому я подлога то и не заметил

Источник

AutoCAD

Автор:

Проблема

Причины

• Неисправное оборудование или устаревший драйвер мыши.
• Неверные настройки мыши в Windows.
• MBUTTONPAN = 0.
• Макросу нажатия 3 (средней) кнопки мыши в НПИ не присвоено значение PAN.

Решение

Проверка аппаратного обеспечения

• Убедитесь, что мышь не повреждена, проверив кнопку прокрутки в других приложениях, на другом компьютере и испытав другую мышь. Замените аккумуляторы, если это возможно.
• Перезапустите компьютер, если проблема возникла внезапно во время сеанса AutoCAD.

Включение автопрокрутки в системе

1. На панели управления Windows дважды щелкните значок мыши, чтобы открыть диалоговое окно Свойства: мышь.
2. Выберите вкладку Кнопки мыши.
3. В раскрывающемся списке «Колесико» выберите Автопрокрутка.
4. Нажмите ОК.

Проверка взаимодействия оборудования и программного обеспечения

Все версии AutoCAD

AutoCAD 2015 или более поздней версии

Введите команду НПИ и выполните одно из следующих действий.

• Задайте для системной переменной MBUTTONPAN значение 1.
• Отредактируйте функцию Button 3 и задайте вместо макроса ШАГ значение ПАН.

Примечание. Индивидуальные настройки пользовательского интерфейса сохраняются в файле CUIx, который можно редактировать с помощью команды НПИ. По умолчанию средняя кнопка мыши используется для макроса функции ШАГ и отображения меню привязки (макрос: $P0=SNAP $p0=*), а для системной переменной MBUTTONPAN задано значение 1.

Источник

Промежуточные ручки в Автокаде 2011. Как отключить.

Ребят, в 2011 Автокаде при выделении , допустим, полилинии, активны не только ручки узловых точек, но и становятся активные ручки, находящиеся посередине основных. подскажите как их отключить и есть ли вообще возможность. Т.к. они (серединные ручки) не дают чётко определить узловые точки.

14.10.2011, 18:27 #2

14.10.2011, 18:51 #3

14.10.2011, 18:55 #4

17.10.2011, 01:18 1 | #5

См. системную переменную:

Command: GRIPS
Enter new value for GRIPS : 1

Из Help:
Controls the use of selection set grips for the Stretch, Move, Rotate, Scale, and Mirror Grip modes.

0 Hides grips
1 Displays grips
2 Displays additional midpoint grips on polyline segments

To adjust the size of the grips and the effective selection area used by the cursor when you snap to a grip, use GRIPSIZE.

17.10.2011, 02:04 #6

17.10.2011, 08:23 #7

См. системную переменную:

Command: GRIPS
Enter new value for GRIPS : 1

Из Help:
Controls the use of selection set grips for the Stretch, Move, Rotate, Scale, and Mirror Grip modes.

0 Hides grips
1 Displays grips
2 Displays additional midpoint grips on polyline segments

To adjust the size of the grips and the effective selection area used by the cursor when you snap to a grip, use GRIPSIZE.

17.10.2011, 09:33 #8

См. системную переменную:

Command: GRIPS
Enter new value for GRIPS : 1

Из Help:
Controls the use of selection set grips for the Stretch, Move, Rotate, Scale, and Mirror Grip modes.

0 Hides grips
1 Displays grips
2 Displays additional midpoint grips on polyline segments

To adjust the size of the grips and the effective selection area used by the cursor when you snap to a grip, use GRIPSIZE.

17.10.2011, 11:18 #9

17.10.2011, 13:39 #10

Дизайнер/ Проектировщик/ Архитектор/ Инженер =)

Источник

AutoCAD

Не удалось извлечь оглавление

Редактирование с помощью ручек

Автор:

Можно изменить форму, перемещать или изменять объекты другими способами с помощью ручек и режимов работы с ручками различных типов.

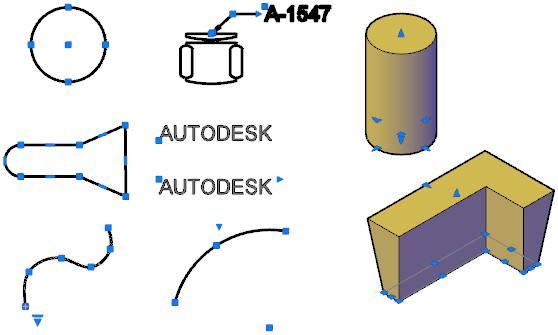

Объекты с многофункциональными ручками

Следующие объекты содержат многофункциональные ручки, которые позволяют использовать параметры для конкретного объекта и, в некоторых случаях, для конкретной ручки:

2D-объекты: линии, полилинии, дуги, эллиптические дуги, сплайны и объекты штриховки.

Важные замечания

• Для объектов, расположенных на заблокированных слоях, ручки не отображаются.
• Если выбрано несколько объектов с совпадающими ручками, эти объекты можно редактировать в режиме работы с ручками; однако параметры для данной ручки или объекта будут недоступны.

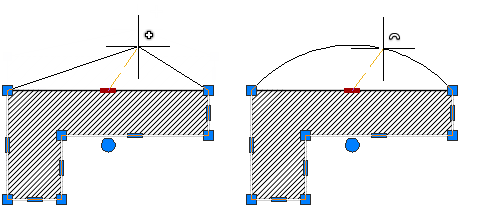

Советы для растягивания с помощью ручек

• Если выбрать несколько ручек на объекте, чтобы растянуть его, форма объекта между выбранными ручками остается неизменной. Чтобы выбрать несколько ручек, удерживайте SHIFT нажатой и выберите дополнительные ручки.
• Но если перетаскивать ручки, расположенные на текстовых объектах, в точках вхождений блоков, на серединах отрезков, в центрах кругов и на объектах-точках, то вместо растягивания происходит перемещение всего объекта.
• Растягивание двумерного объекта, расположенного на плоскости, отличной от текущей ПСК, происходит именно в плоскости, где он был создан.
• Если выбрать ручку квадранта и растянуть круг или эллипс, а затем указать расстояние в запросе на ввод команды для ввода нового радиуса — вместо того, чтобы переместить ручку, — это расстояние измеряется от центра круга, а не от выбранной ручки.

Ограничение отображения ручек для повышения производительности

Можно ограничить максимальное количество объектов, для которых будут отображаться ручки. Например, если чертеж содержит объекты-штриховки или полилинии с большим количеством ручек, выбор таких объектов может занять много времени. Режим подавления ручек в случае, если исходный набор содержит больше объектов, чем задано, устанавливается системной переменной GRIPOBJLIMIT. При добавлении объектов к исходному набору ограничение не действует.
