Nokia 6300 не работает дисплей
ТА обсуждался в теме http://www.mobile-files.ru/forum/showthread.php?t=282617
Решил обновить прошивку, стояла древняя прошивка версию не помню где-то январь 2008. Начал прошивать через UFS на версию 7.30 (allnokia). MCU прошился нормально, но вот на PPM ругнулся — вроде как битый файл. (до этого шил ломаным JAF’ом через box-UFS другой ТА — все было ОК). После этой недопрошивки ТА включался c надписью NOKIA мигал экраном и выключался.
После нескольких подключений крокодилов UFS контакт батареи выгнулся сильно. До этого он был не в лучшем виде. Выпаял все контакты разобрал, отогнул припаял на место. После этого телефон сложно подключить к программатору — мигают боковые светодиоды. Пошевелив контакты с крокодилом программатор подхватывает ТА.
Почитав форум понял что UFS’ка не любит PPM’ку от 7.30. Рекомендовали PPM залить от 7.21 — залил телефон включается — подсветка экрана загорается, но пиксели экрана все черные (надписи NOKIA уже нет). Решил понизить саму прошивку до 7.21. Поставил галку в downgrade — понизил эффекту 0. Причем ТА включается (без симки) ощущается как он просит подтверждение запуска без сим или если нажать правую софт-клавишу — выключается.
Подскажите новичку где копать.. Я грешу на сами контакты для батареи либо минус не контачит либо BSI. А может че и зацепил при монтаже демонтаже контактов. Потребление тока при выключенном ТА 0.009 мА (если верить MY-68). Столько же жрал будучи исправным. А может сертификаты навернул — с сертификатами еще дел не имел. Как это проверить?
BUS Check в MxKey
MXKEY Serial:
Using device: UFS_USB V2.8 (c) SarasSoft 2007.
Driver: UFS2XX, ver: 3.6.0.0, NTMP ver: 2.6.0.0
Module ver: 1.0.0.16978(13-05-2011), Library ver: 1.0.0.10071(13-05-2011)
CMT Data :
SYSTEM ASIC ID: 000000010000022600010006010C192101001101 [RAPGSM ver: 1.1]
EM0 ID: 00000232
EM1 ID: 00000353
PUBLIC ID: 09300215A79D7A56669DC6D5FF8550576CC28EAD
ASIC MODE ID: 00
ROOT KEY HASH: BAF3A9C3DBFA8454937DB77F2B8852B1
ROM ID: 191EC665DFAAF68F
SecondaryBoot: rap3gv3_2nd.fg [BB5] version: 1.30.0 revision: 0.0 size: 0x3C00
Supported Ids: 0103192101003000, 010C192101003000, 0103192101013000, 010C192101013000, 0103192101003100, 010C192101003100, 0303192101023000, 030C192101023000, 0303192101033000, 030C192101033000, 0103192101001101, 010C192101001101, 0003192101001002, 000C192101001002, 0013192101001002, 001C192101001002
FlashID0: 0001 0041 — 0000 6A21 [AMD ] type: NOR,CMT
ExtBUSC: 0000 0000 0000 0000 0000 0000 0000 0000
TransmissionMode: 16Bit
Algorithm: RAP3Gv3_algo.fg [BB5 ALGORITHM] version: 1.40.0 revision: 0.0 size: 0x22C10
Supported Ids: 0103192101003000, 010C192101003000, 0103192101013000, 010C192101013000, 0103192101003100, 010C192101003100, 0303192101023000, 030C192101023000, 0303192101033000, 030C192101033000, 0003192101002000, 000C192101002000, 0003192101002100, 000C192101002100, 0003192101002200, 000C192101002200, 0003192101012200, 000C192101012200, 0103192101001101, 010C192101001101, 0003192101001002, 000C192101001002, 0013192101001002, 001C192101001002
CMT PAPUBKEYS HASH: 7F7E6491E8D30494B45630BB3A8599F4E1C674C9
TransmissionMode: DDR&TX2
Original Imei: 35418102238564
Original Product code: 0554531
Bluetooth ID: 0021098CF813
Phone Type: RM-217 (Nokia 6300)
SW Version: V 07.21 05-11-08 RM-217 (c) Nokia.
Imei plain: 3541810223xxxx-x
Product Code: 0554531
Battery voltage: 4939 mV, current: 70 mA
Language Pack:
— not available.
SIMLOCK seems to be valid
SUPERDONGLE_KEY seems to be valid
CMLA_KEY seems to be valid
WMDRM_PD seems to be valid
SIMLOCK_TEST passed
SECURITY_TEST passed
Imei net: 3541810223xxxxx
Version: SIMLOCK SERVER VERSION 63
Counter: 0/3, 0/10
CONFIG_DATA: 2440700000000000
PROFILE_BITS: 0000000000000000
BLOCK1: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
BLOCK2: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
BLOCK3: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
BLOCK4: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
BLOCK5: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
BLOCK6: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
BLOCK7: 1=OPEN, 2=OPEN, 3=OPEN, 4=OPEN, 5=OPEN
Источник
Ремонт Nokia 6300
Все не запечатлил, вспомнил уже на середине
Во время зарядки перестал работать Nokia 6300. Мой верный помощник и запасной телефон.

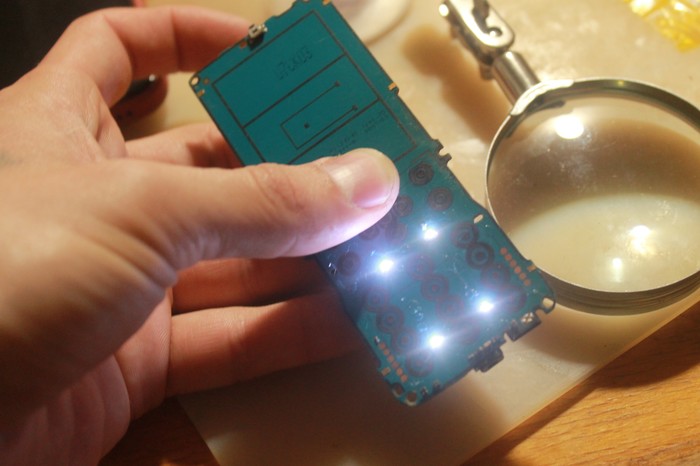

При включении горят светодиоды но пуск не происходит. Заряд на АКБ 3.75в. Поискав по интернету информацию,нашел проблему в микросхеме управления питанием Retu и Tahvo (могу ошибаться в названии,поправьте пожалуйста)
Накатив шары BGA пастой решил запечатлить немного процесса
Нау и на фоне платы чтоб было понятнее где и что стояло
После установки данных микросхем обратно на плату, запаивал уже при температуре 300 градусов. Сразу решил проверить как работает или ушатал полностью (под замену микросхемы) аппарат завелся)

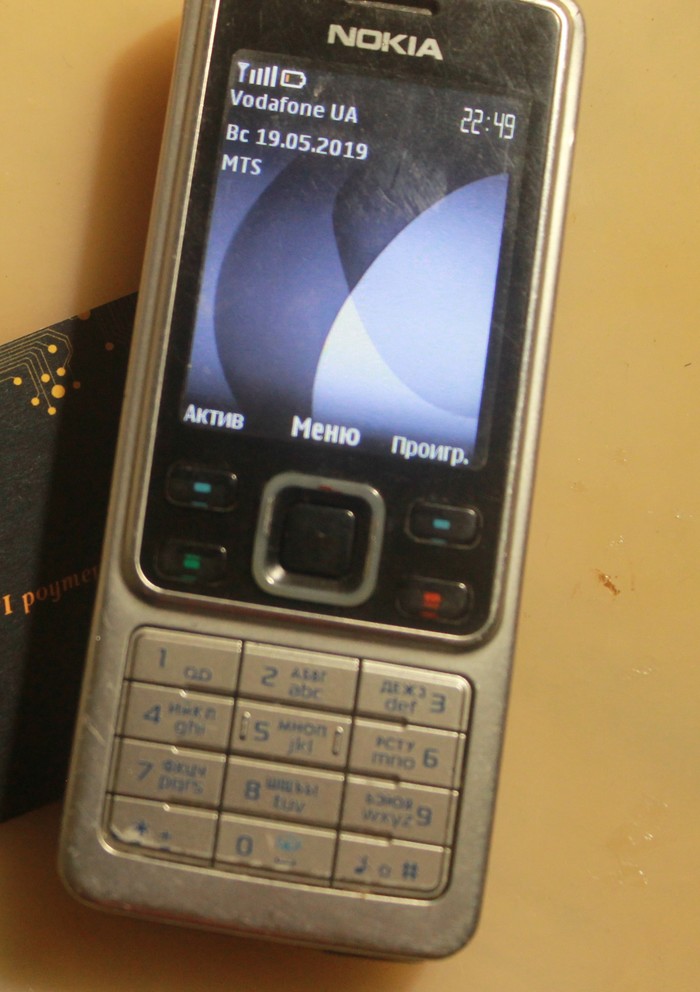

Подкинул дисплей для большей убедительности. С плечей как камень)
Собрал полностью и проверил все функции. Телефон работает исправно
В моем случае помог простой реболл без замены на новые детали, да и не стоит он того чтоб вкладывать в него
Аппарат опять живёт) Первый опыт по работе с такими старичками.
Дубликаты не найдены
Сообщество Ремонтёров
6K постов 35.2K подписчиков
Правила сообщества
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Судя по дате и времени на телефоне с последней фотографии — пост с пылу с жару! 🙂 Клево! телефон офигенный! И воскрешение такого аппарата взывает к ностальгии. Надеюсь, проработает еще лет 15!
У меня знакомый занимается ремонтом, и в его коробках я как-то нашёл для 8800 идеальный донор корпус, по этому спрошу по поводу 6300 , и если таковой есть , могу отправить нп)
Попробуйте на эпоксидку рамку приклеить. Должно помочь. А этот корпус полирнуть можно.
Нашел в шкафу свою старую Моторолу V620. Черный металл, «лучший в мире» экран Sharp, раскладушка — мечта, а не телефон. Дай, думаю, как вторым телефоном попользуюсь — иногда нужно.
Вставил сим-карту, зарядил, включил. Первое впечатление: как можно было считать такой экран хорошим? На солнце не видно нихрена, пикселы с кулак, буквы квадратные, яркость плавает в зависимости от того, с какого бока смотреть. Второе впечатление: Тоормозз! Промотать записную книжку кучу терпения надо. Как я уже привык, что пальцем двинул и оно само крутится. Разъем идиотский, ни с чем несовместимый. Ну и вишенкой — он отказался в МТС получать половину автоматизированно рассылаемых смс — банки, такси и сам оператор. Обычные с телефона принимает, а эти в половине случаев куда-то во вселенную уходят 🙁
Вобщем, вернул обратно в шкаф. Чтобы не разрушить приятные воспоминания совсем 🙂
Какая прелесть .. один из первых телефонов с шикарной матрицей ..
цветной TFT-экран, 16777216 цветов
у них болячка — отвал проца
а оба КП — там крепкие, разве тахво сдохнет, и тел не будет заряжатся
если на КП не было серых пятаков — то скорей всего они ни причем, а помог косвенный прогрев платы, и процесора
Сегодня такой делал — зарядное устройство не поддерживается. Чтоб не морочиться с дигностикой, поменял разом оба КП и терморезюк заодно. Начал с последнего, но его замена помогла частично. От оригинальной зарядки через несколько минут отваливался, от китайской сразу выдавал надпись. Было чуть воды, скорее даже конденсат и время. Думаю, неужели кто-то их ещё ремонтируем, кроме меня, а оказалось, что да. Я даже денег брать не стал с деда, благо доноров валом под рукой. Ностальгия, блин, 10 минут и довольно серьёзный ремонт, по старым меркам, окончен. Современную трубу за это время даже не разберешь.
Лежит такой сейчас в шкафу. Работает, корпус уже менялый, а вот аккум родной и все еще держит. Раз в год заряжаю, что бы не давал слабину))
Был такой черный.
да и не стоит он того чтоб вкладывать в него
Про 8800 тоже в свое время так говорили.
А потом началась истерия.
Аккумов реально нет хороших. Но попробуй craftmann.
Так это ж вообще огонь! Это получится чуть ли не 8800!
У 8800 и 8800 Scirocco обычный слепой TFT, у 8800 Arte — OLED (не AMOLED)
в самом китае в городе Манджурия покупал в том году 5610 xm за 500р в пленочках)
ну и какая разница отработал год , раз в неделю его заряжал. правда потом разбил его
Хоть за 50. Но нет гарантии что он не рассыпется через месяц.
Отдай мне мой телефон!
Текут слюни, это нормально?
Google Pixel 2 XL непростой ремонт камеры
Клиент обратился с черным экраном вместо камеры.
До этого клиент уже заказал камеру у наших узкоглазых друзей, но легкой кровью обойтись не получилось.
А как говорил мой дед «Pixel без камеры, что пиво без водки — деньги на ветер».
Фото ДО не сделал, к сожалению. Ну представьте себе картину, что в приложении вместо изображения с матрицы просто чернота, как в комментах на Пикабу.
Диагностика максимально незамысловата. Берем тушку, кидаем на сепаратор, идем пить кофе, пока плата внутри корпуса разогревается.
Вуа-ля! Максимально незамысловатая диагностика подошла к концу. И дефект себя проявил.
LG всегда славился своими отвальными процессорами. Так что наш Pixel 2XL решил повторить подвиг своего пра-дедушки Nexus 5X. И далеко не уходить от своих корней и стрёмной пайки.
Согласовываем с клиентом сумму и кладем на сепаратор обратно, чтобы отодрать едва закругленный дисплей.
Разборку тоже не снимал — у iFixIT посмотрите.
Проходим легкосплавным припоем по контуру жестяного экрана и сдуваем с платы нафиг.
Благо LG в это свое детище не налили нам компаунда, как в старые добрые времена.

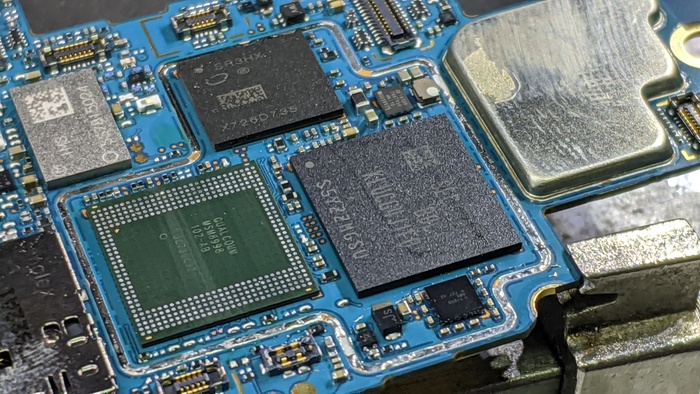

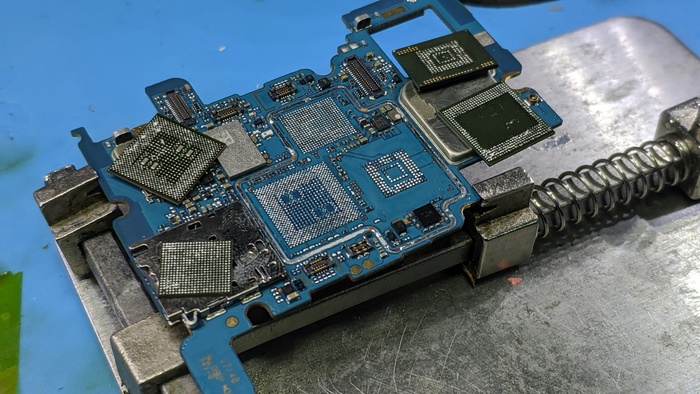

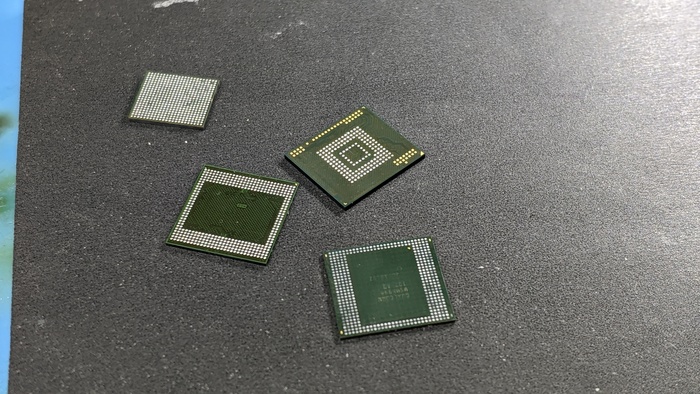

Не долго думая, сдуваем с платы CPU, UFS и ISP(Image Signal Processor, он же Pixel Visual Core). Де факто представляет из себя обыкновенный ASIC для упрощения пост-обработки изображений.

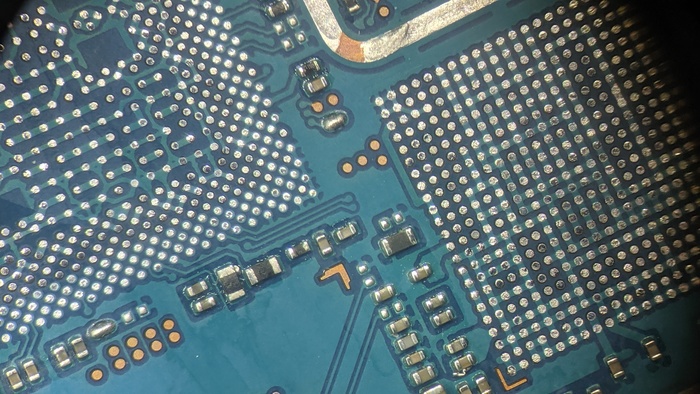

Убираем остатки припоя с платы и снятых нами микросхем.

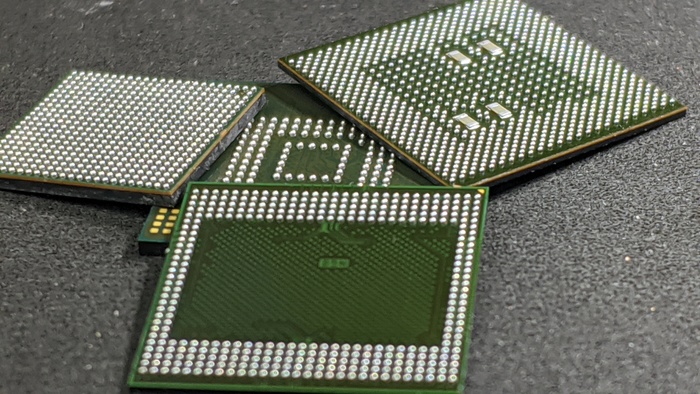

Ошариваем. Тут я не снимал. Все как всегда. Паста + портянка и немного тепла.

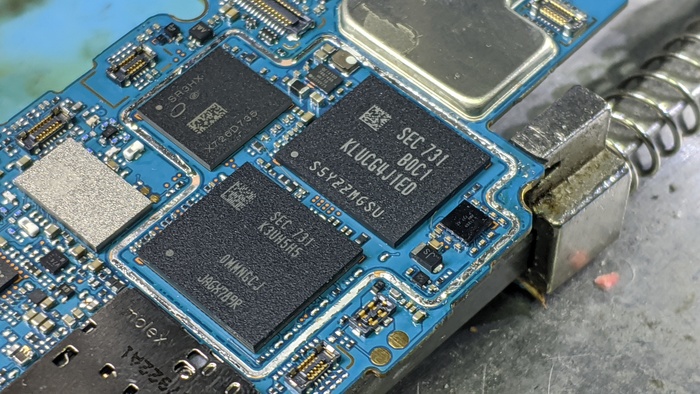

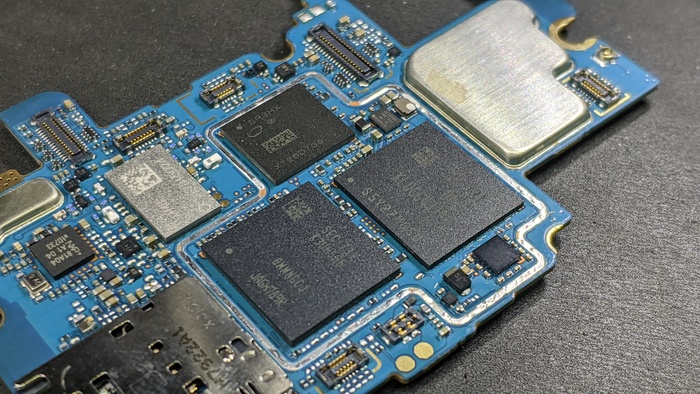

Садим обратно CPU, UFS, ISP.
Даем плате остыть. Цепляем к ПК, видим 9008. Выдыхаем. Ничего не бахнуло, аварийный порт CPU определяется ПК.

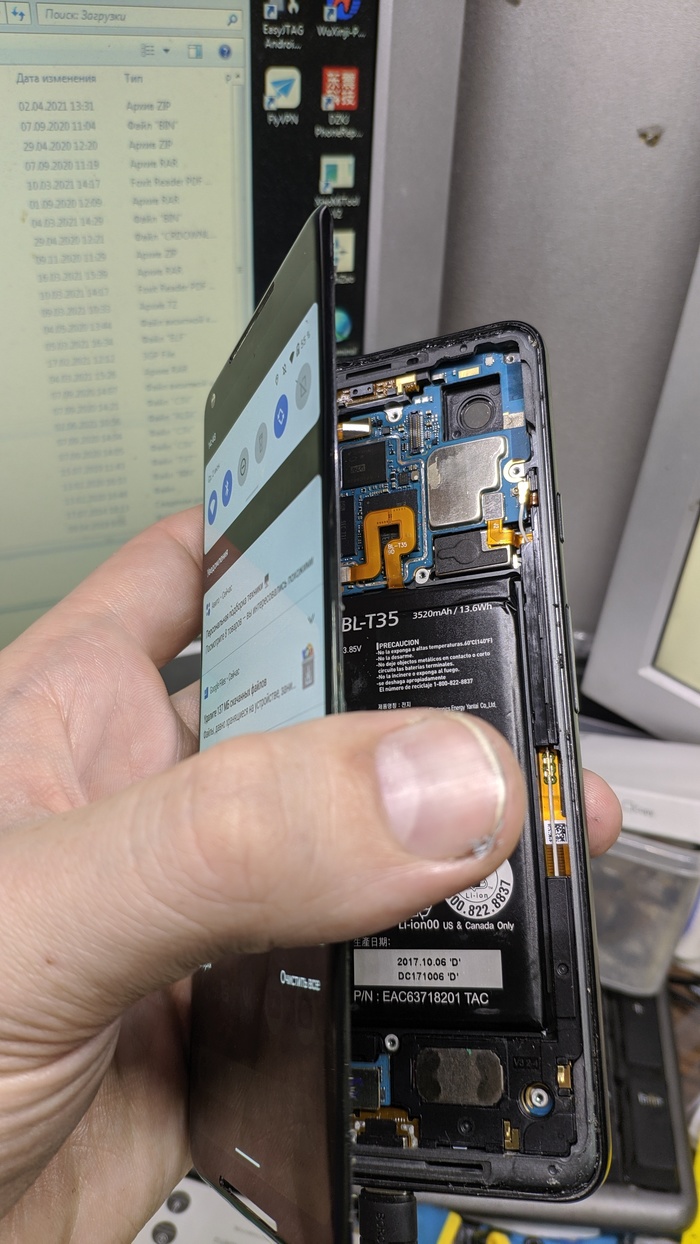

Первый старт без навесного, проверяем, что хуже мы не сделали.
Картинка есть. Выдыхаем, снимаем запасные трусы.
Собираем полностью и тестируем в течение пары дней.

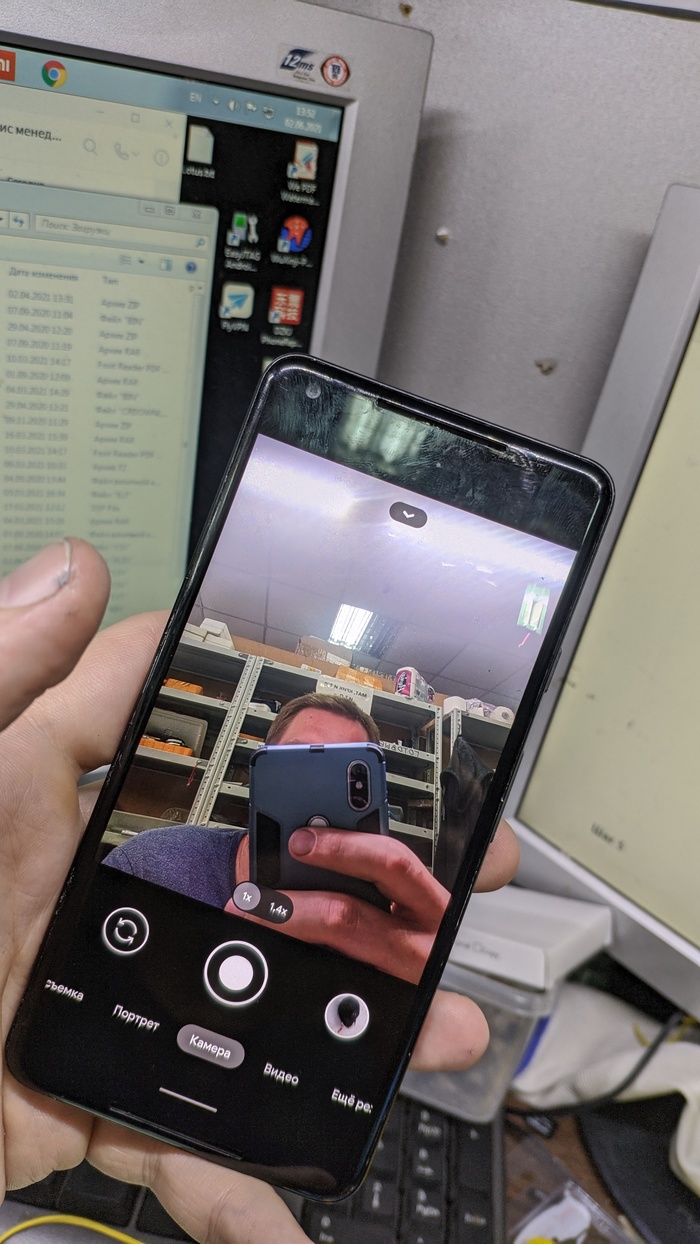

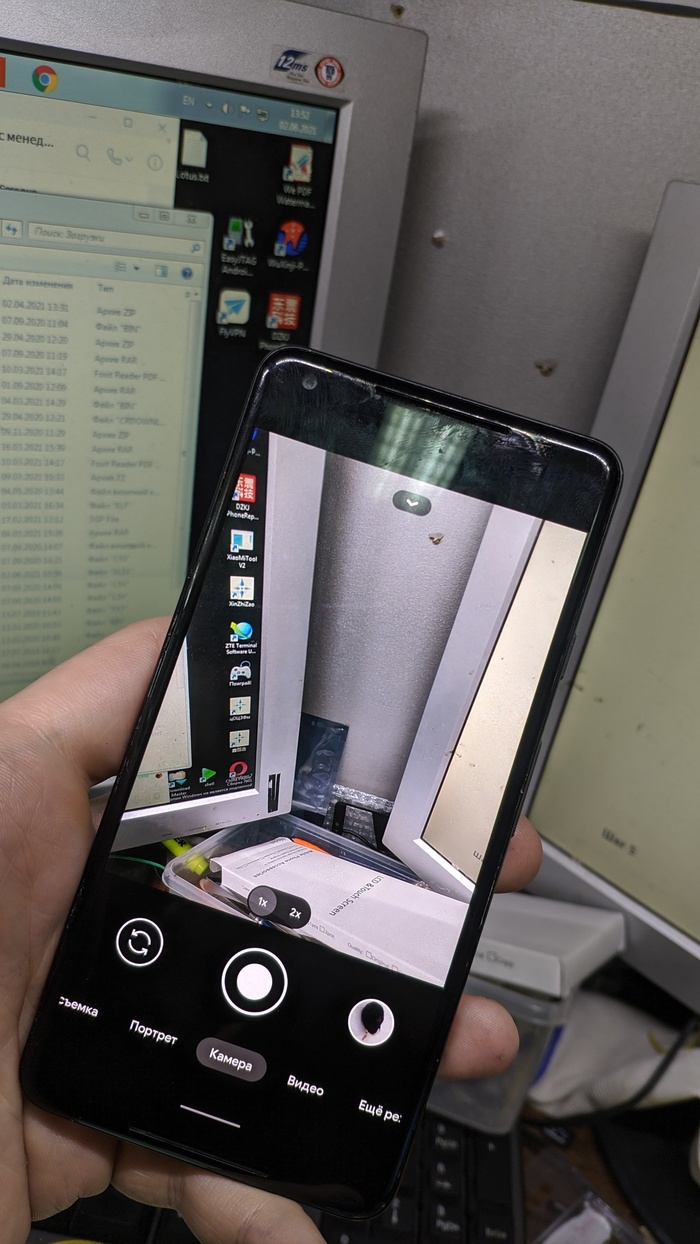

Изображение в камере появилось, а значит все прошло успешно.
Собираем, удаляем клей, который клиенту оставили, пока меняли камеру в предыдущем месте разборки. И сажаем дисплей на православный скотч.
У нас все получилось. Ничего не сломалось, не бахнуло, мы стали чуточку богаче, клиент чуточку беднее.
Зато теперь клиент и дальше сможет делать потрясающего качества фото счетчиков ВС и ЭС в условиях недостаточной освещенности и радоваться жизни.
Всем спасибо за внимание.
Замена банки памяти на Palit p106-100
Всем привет! Просьба сильно не пинать — первый пост)))
Появилось у меня некоторое хобби — ремонт видеокарт. Ремонт материнок и прочего не доставляет удовольствия как видяшки. Почему — хз.
Ближе к делу. Была куплена на Авито видеокарта Palit p106-100 как неисправная.
Кто не знает — в принципе, это та же GTX 1060 на 6 GB, но, нет видеовыходов. Да и GPU другой, немного урезанный, но, Китайцы подправили драйвера и на этой карте вроде как можно даже играть. Сам не пробовал — в инете полно инфы. Но, не об этом.

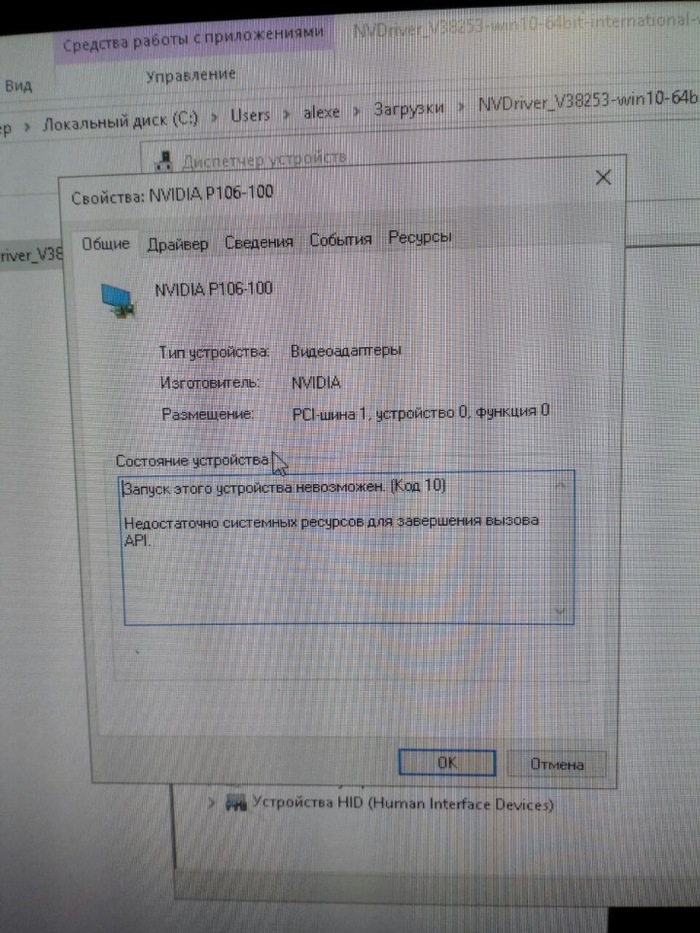

Карта была с проблемой — в Диспетчере устройств, после установки драйверов, был «Код 10»
Гугление привело к замене драйверов, блока питания, материнки и смысла бытия. Все точки расставил mats. При тесте памяти вышел fail. Открывает лог

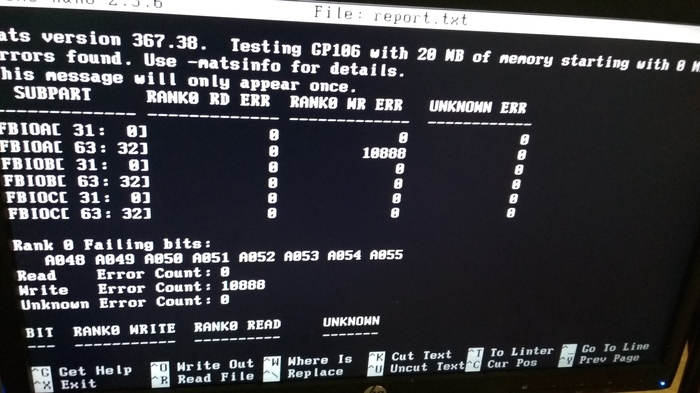

Банка памяти A0[63:32] валится с ошибками записи.
Смеха ради я её погрел на температуре 280 градусов секунд 30 — драйвера встали. Первый вечер на стоке всё было славно, на второй день карта начала отваливаться, на второй вечер вообще всё было тухло…
Решено — меняем банку памяти. имелся донор с дохлым GPU, память на первый взгляд была живая. Донор был такой же p106-100, производитель памяти был один и то же (Samsung), а вот установленные модули памяти были разные. На подопытной карте был модуль памяти с HC22 на конце, на доноре — HC25. По даташиту все было одинаково, отличался один параметр — пропускная способность. Но, будем паять что есть.

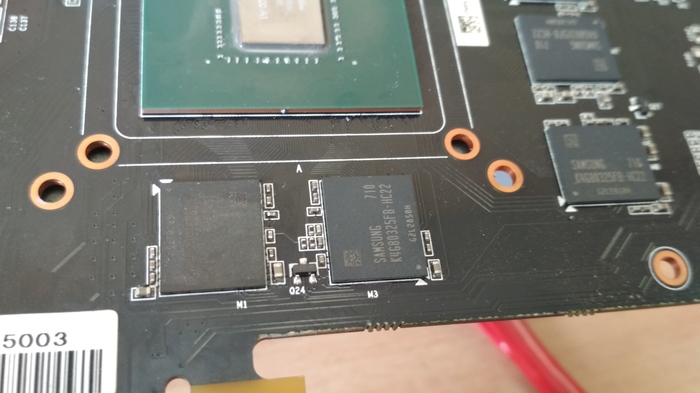

Однофото снятия дохой памяти

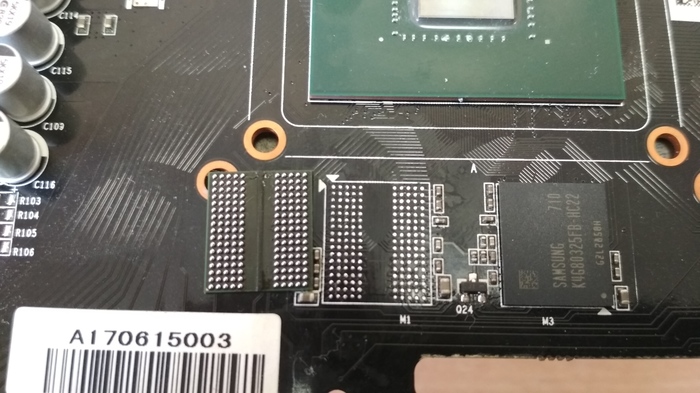

А вот фото уже готового посадочного места и отреболленой банки памяти

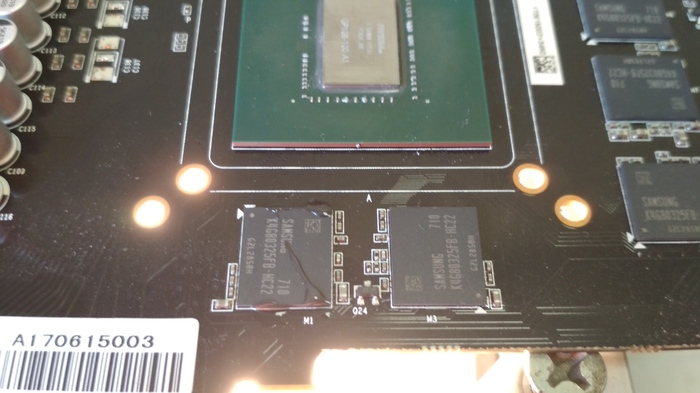

Запаянная на своё место

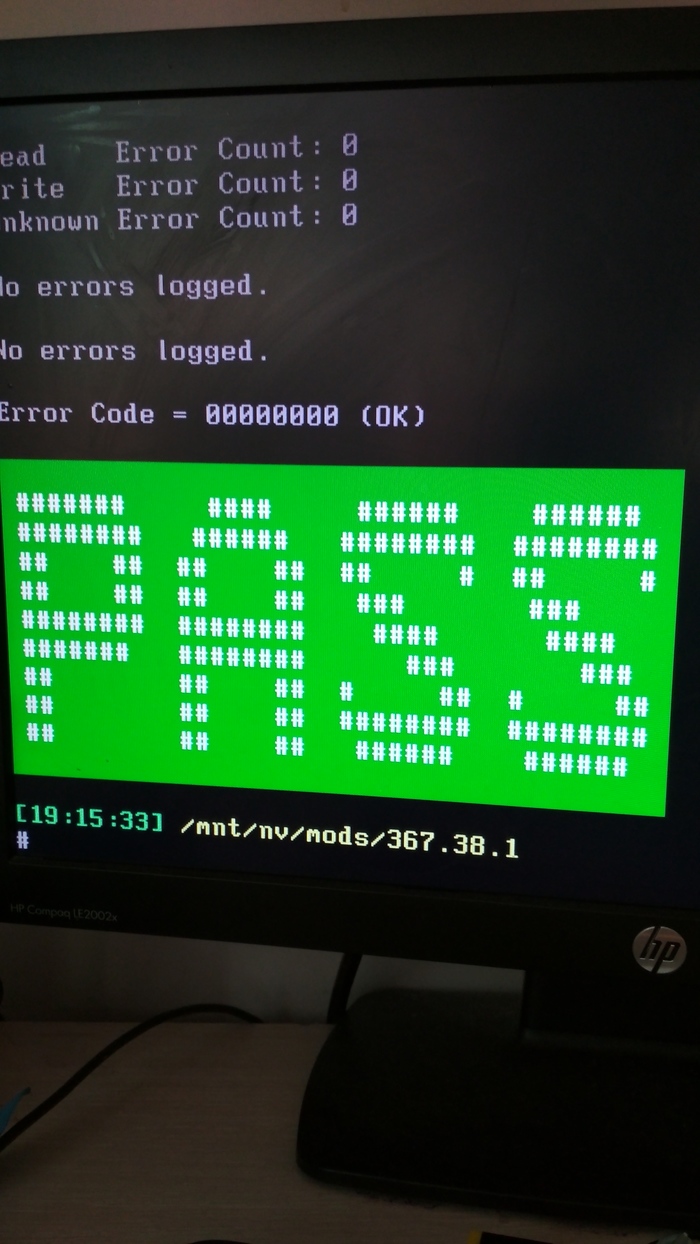

Тест mats порадовал

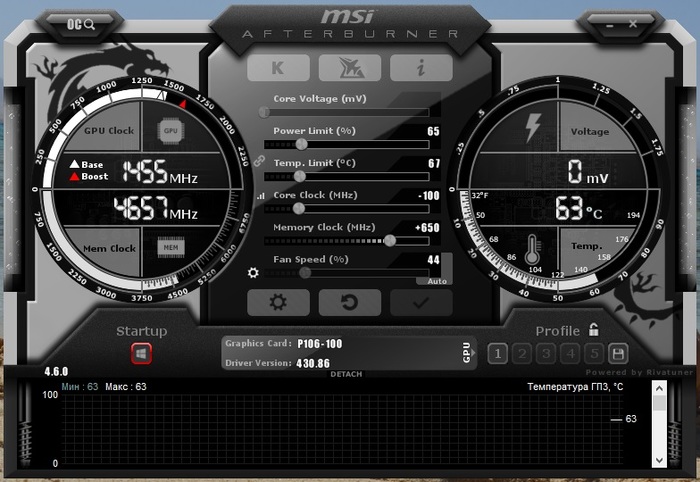

Тест одного вечера. Гнал память по +50 раз в полчаса
Фениск говорит так
Восстановление iphone 5 после мастеров (г. Сумы)
Приехал мне телефон, Iphone 5. Хозяин телефона сказал что телефон перестал видеть сим и он его сдал в ремонт. С ремонта ему отдали телефон, а он не включается, только полосы на экране. Разобрав телефон что я увидел.
радио часть залита водой, сломан конектор дисплея, отломан конденсатор.

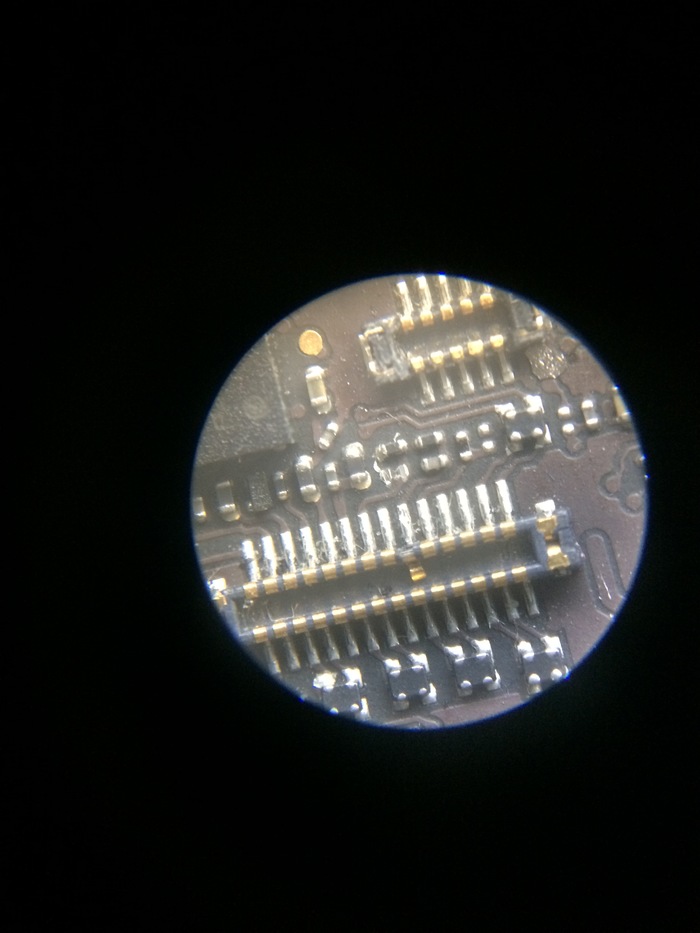

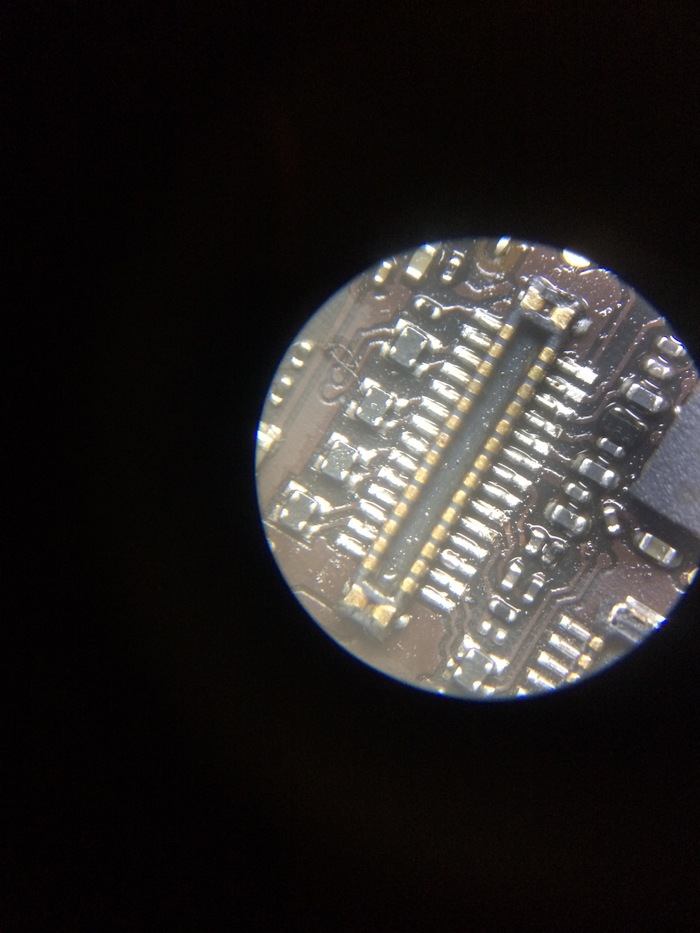

конектор заменил, конденсатор впаял на место. Включил телефон, на телефоне вечный поиск сети. При вводе *#06# ничего не происходит. Питания модема в норме, начал с ребоkла микросхемы U601_RF. Под микросхемой были оторваны 2 пятака
Восстанавливал пятаки проводком от наушников. Под микроскопом.
После восстановления замазал BGA маской, все это выглядело так.

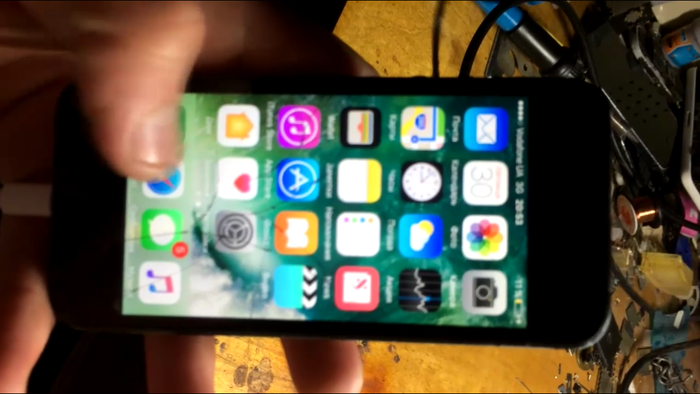

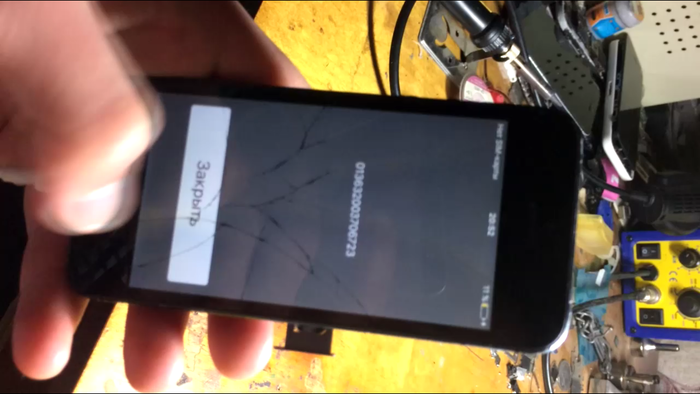

Отреболив микросхему сеть появилась, имей на месте, на этом ремонт закончен.
Кому интересно, этот ремонт по подробней, может посмотреть видео. Всем спасибо, удачных ремонтов!
IPhone 6 реболлим процессор
Пришел iPhone 6, после удара перестал включаться и заряжаться, очень важны данные.
Вскрываем и видим, что нашего рефа зовут Алиса
Ранее, с полгода назад меняли где-то АКБ, название порадовало.
Подкидываемся к блоку и видим интересную картину (здесь могло быть фото, но пикабу наотрез отказался его загружать).
При нажатии кнопки потребление 0.47 и все.
При визуальном осмотре выявился изгиб ОЗУ, а так же явный отвал проца, будем катать.
Снимаем сначала оперативу
Потом снимаем проц
Чистим все от китайских говн, нужных пятаков не оторвано
Накатываем пастой проц
Ставим проц на место и идем проверять аппарат
Дальше фото не сохранилось, но суть в том что с процом все ок, накатываем ОЗУ, ставим.
Проверяем на предмет кз, пробуем включить — включается, долго грузится, но догружается, тач работает, компом определяется, слил с него данные, выдал клиенту, а с этим решил походить проверить гипотезу о том, что перекатанные процы мрут.
В общем то апп реф, через день отвалилась сеть, перекатка модема с восстановлением дорожек помогла, еще через пару дней начал греться и вырубаться, было принято решение снять ОЗУ, зачистить начисто старый термоинтерфейс и использовать термопасту, вроде помогло, но на пару дней, потом еще с ним возникали периодически траблы, некоторые проходили сами, некоторые лечились, сегодня он окончательно помер(каруселит на 0.08, замена ОЗУ не помогла, снова катать проц как-то уже нет желания).
