Обзор на Компрессор PATRIOT WO 10-120
Здравствуйте, уважаемые читатели данного обзора! Сегодня я хочу поделиться с вами впечатлениями и небольшим опытом использования поршневого безмасляного компрессора PATRIOT WO 10-120. Данный агрегат был приобретен в строящуюся лабораторию как привод краскораспылителей и аэрографов,а также для распыления чуть более вязких грунтовок на поверхности стен и покрытий. Также, как оказалось, неплохо справляется с пневмостеплерами для мягких черепиц и ламината. Выбирался по принципу высокой производительности (свыше 100л/мин), рабочего давления больше 6 бар и демократичной цены. В этой модели есть все перечисленное, плюс безмасляная конструкция, это очень важно, потому что компрессор работает в замкнутом небольшом помещении и выхлопы здесь не нужны. Компрессор был в наличии и приехал буквально через 2 дня. Он оказался неожиданно легким и компактным, я ожидал чего-то серьезнее, но был приятно удивлен.

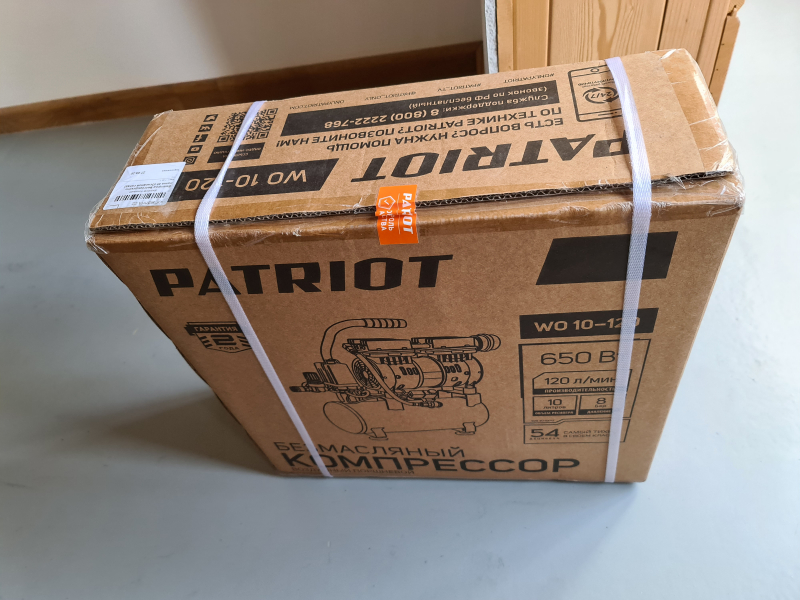

Поставляется компрессор в простой картонной коробке со всей маркетинговой информацией. Коробка, к слову, опломбирована.

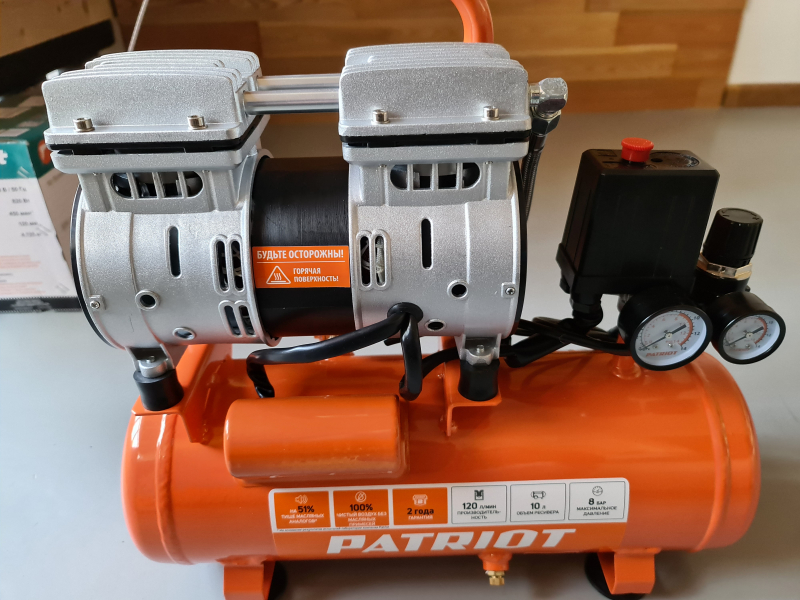

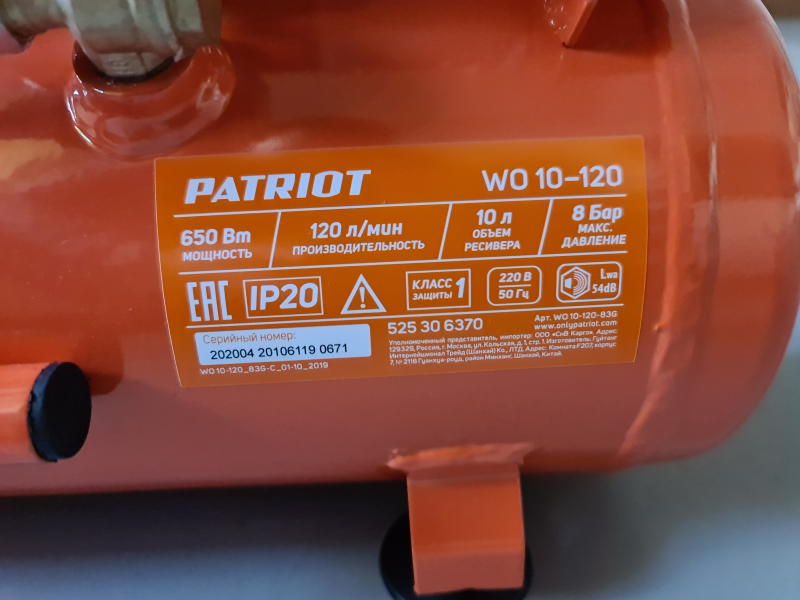

Вся комплектация собрана в пакет и прикручена к ручке. Среди нее: руководство по эксплуатации, комплект амортизаторов и воздушный фильтр. Последний не самого высокого качества, сразу видно, что китайский пластик. Но на первое время сгодится. Компрессор имеет: одноступенчатый (что неудивительно) двухцилиндровый двигатель мощностью 0.88 лошадиных сил, работающий на сетевом напряжении 220 В, ресивер — расширительный воздушный бак объемом 10 литров, аналоговый манометр, систему управления давлением, быстроразъемный клапан и систему защиты от перегрузки и автоматического повторного запуска. Среди особенностей модели хочется выделить очень низкий уровень шума при работе — всего лишь 54 децибела, по заверениям производителя. И по опыту эксплуатации можно сказать, что это правда — как и все безмасляные двигатели, этот шумит в пределах нормы и дискомфорта не привносит. Стоит отметить, что двигатель требователен к электропитанию и допускает отклонение напряжения в сети не более плюс-минус 5%. В реалиях нашей страны отклонение обычно переваливает и за 10%, поэтому, чтобы гарантировать стабильную работу желателен стабилизатор хотя бы с одноступенчатым AVR.
Двигатель снабжен алюминиевым оребрением, но в процессе работы греется он не сильно — до 70 градусов за 30 минут беспрерывной работы. Мощность и малый объем ресивера не позволяют ему работать с тяжелым инструментом типа пневмодрелей и пневмошлифмашин. Идеально подключать инструмент с высоким давлением, но малым расходом — о пескоструйках и вязких жидкостях можно забыть. Зато баллон накачивает быстро — секунд за 40. Вполне успешно работал с моечным пневматическим пистолетом с длинным носиком FIT DIY 81042 на протяжении двух недель. Имейте в виду — в комплекте нет шланга. Но, благо, штуцер быстросъемный, а таких шлангов на рынке полно.
Использовался компрессор и по назначению (см. выше) и не совсем — продували им компьютерные системные блоки, старые трубы, покрасили несколько элементов мебели. Со своими задачами компрессор справляется отлично. Главное — он очень удобен в работе, малые размеры, небольшой вес, ручка, все очень компактно и работает тихо. Компрессор за свою цену практически лишен недостатков. Полностью накачанный до 8 атмосфер ресивер за сутки абсолютно ничего не потерял, так что можно спокойно оставлять на ночь. Рекомендую товар к приобретению.
Источник
PATRIOT WO 10-120 инструкция по эксплуатации онлайн — страница 10
Инструкция PATRIOT WO 10-120 для устройства компрессор содержит страницы на русском языке.
Размер файла: 610.02 kB. Состоит из 21 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
Не разбирайте пневмосоединения на работающей компрессор-
ной установке и в случаях, если в ресивере есть воздух под дав-
лением.
Не осуществляйте никаких ремонтных операций с компрессором,
если штепсельная вилка не отключена от электросети.
Помните! Компрессор должен быть соединен с электросетью че-
рез розетку, имеющую защитное заземление.
Не следует предпринимать попыток самостоятельного устране-
ния возникших неисправностей. В таких случаях необходимо об-
ращаться в сервисные центры по адресам, указанным в гарантий-
ных талонах.
Не используйте компрессор в присутствии горючих жидкостей и
газов.
При перерывах в работе реле давления должно находиться в по-
ложении Выкл. (0).
Не допускайте в рабочую зону посторонних лиц, детей и живот-
ных.
Не используйте части компрессора в качестве подставок и стре-
мянок.
Никогда не направляйте воздушную струю на людей и животных.
Не транспортируйте компрессор с ресивером под давлением.
В случае использования компрессора для покраски:
•
не работайте в закрытых помещениях и вблизи открытого
огня;
убедитесь, что помещение, в котором производится работа,
имеет соответствующий воздухообмен;
используйте индивидуальные средства защиты органов ды-
хания в виде маски;
убедитесь, что частицы краски не попадают на компрессор.
5.1 Закончив эксплуатацию, обесточьте компрессор, вытащив
вилку из розетки
5.2 Особо важные моменты мер безопасности отображены в виде
предупреждающих символов на корпусе компрессора:
риск поражения электрическим током
отдельные части компрессора (компрессорная груп-
па, нагнетательный воздухопровод) могут достигать
высоких температур;
риск получения механической травмы
не снимайте защитный кожух компрессорной группы, не обесточив
предварительно компрессор — возможно автоматическое включе-
ние компрессора.
Источник
PATRIOT WO 10-120 инструкция по эксплуатации онлайн — страница 15
Инструкция PATRIOT WO 10-120 для устройства компрессор содержит страницы на русском языке.
Размер файла: 610.02 kB. Состоит из 21 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наименование неисправности, её проявление и
признаки
Снижение производительности компрессора
Загрязнение воздушного фильтра
Очистить или заменить фильтрующий элемент
Нарушение плотности соединений или повреждение
воздухопроводов
Определить место утечки, уплотнить соединение,
заменить воздухопровод
Утечка воздуха из ресивера в нагнетательный воздухо-
провод -постоянное «шипение» при отключении ком-
прессора
Попадание воздуха из ресивера в нагнетательный воз-
духопровод из-за износа впускного клапана, обратного
клапана или попадания посторонних частиц между кла-
паном и седлом
Вывернуть шестигранную головку обратного кла-
пана, очистить седло и клапан
Отключения компрессора во время работы, перегрев
двигателя
Нарушения в цепи питания
Проверить цепь питания
Продолжительная работа компрессора (ПВ более 60%)
при максимальном давлении и потреблении воздуха —
срабатывание защиты двигателя
Снизить нагрузку на компрессор, уменьшив по-
требление воздуха, повторно запустить компрес-
сор
Вибрация компрессора во время работы.
Ослабление болтовых соединений головки.
Произвести протяжку болтов головки.
Вибрация компрессора во время работы. Неравномер-
ное гудение двигателя. После остановки при повторном
запуске двигатель гудит, компрессор не запускается
Отсутствует напряжение в одной из фаз цепи питания
Проверить цепь питания
Примечание – В случае обнаружения других неисправностей необходимо обращаться к региональному сервисному центру.
Критерии предельных состояний компрессорной установки:
•
Необходимо следить за состоянием электрического кабеля и штепсельной вилки.
При увеличении частоты включения и отключения электродвигателя слейте конденсат из ресивера.
При нарушении герметичности перепускного клапана необходимо заменить клапан и отрегулировать давление.
В случае снижения производительности более, чем на 20%, произведите замену поршневых колец.
Источник
PATRIOT WO 10-120 инструкция по эксплуатации онлайн — страница 4
Инструкция PATRIOT WO 10-120 для устройства компрессор содержит страницы на русском языке.
Размер файла: 610.02 kB. Состоит из 21 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
МОДЕЛИ — WO 10-120; WO 24-160; WO 50-200:
КОМПРЕССОР
ИНСТРУКЦИЯ
КОЛЕСА И АМОРТИЗАТОРЫ (КОМПЛЕКТ)
ФИЛЬТР ВОЗДУШНЫЙ
УПАКОВКА
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И НАЗНАЧЕНИЕ
Компрессор соответствует требованиям ТР ТС 020/2011 Руководство по эксплуатации является документом, содержащим техническое
описание и руководство по использованию компрессорных установок «PATRIOT» (в дальнейшем «компрессор», «компрессорная уста-
новка»).
Компрессор является электромеханическим изделием и предназначен исключительно для получения сжатого воздуха. Компрессор
рассчитан на сжатие атмосферного воздуха, использование компрессора для сжатия иных газов не допускается.
Использование сжатого воздуха для различных целей (наддув, пневматический инструмент, окраска, мытьё со средствами на водной
основе и т.д.) обусловлено знанием и соблюдением норм, предусмотренных в каждом из таких случаев.
Компрессорная установка является бытовым устройством и не предназначена для промышленных работ.
Режим работы поршневого компрессора с прямой передачей:
кратковременный кви=0,15
непродолжительный кви=0,5
где кви по ГОСТ: режим внутрисменного использования, т.е. компрессорная установка может работать в общей сложности до 30 минут
в час.
Номинальный режим работы: повторно-кратковременный, непродолжительный, с повторяемостью включения ПВ до 50 %.
Максимальное количество запусков в час: не более 10.
