Ревит не работает фильтр

Фильтры действуют только на том виде, на котором они были созданы. Нажатие кнопки «ОК» включает фильтр и закрывает диалоговое окно. Нажатие кнопки «Применить» включает фильтр и оставляет диалоговое окно открытым.

Источник

Ревит не работает фильтр

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

почему ревит не даёт отфильтровать двери по названию семейства? как обойти эту проблему?

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

@vadim.nefjodov, можно использовать стандартный параметр «Группа модели». В редакторе семейства заблокируйте его значение формулой (напишите в формулу текст в кавычках), чтобы при создании нового типа это поле не изменялось.

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

Действительно, ни название семейства, ни название типоразмера нельзя использовать в фильтрах спецификации — это старая проблема и она давно весит на Revit Ideas. Фактически, как верно сказали выше, вам нужно использовать любой из параметров семейства, куда следует прописать нужное вам для фильтрации в спецификации значение. Если в проекте много семейств и это долго, то можно автоматом раскидать нужное значение через Dynamo, используя нод «Set parameter by name».

Источник

Revit

Не удалось извлечь оглавление

Диалоговое окно «Фильтры»

Автор:

Создание и изменение фильтров по правилам с помощью категорий и значений параметров. Применение этих фильтров к видам с целью изменения видимости или отображения графики элементов.

Для открытия диалогового окна «Фильтры» выполните одно из следующих действий.

• Перейдите на вкладку «Вид» панель «Графика» («Фильтры»).
• Выберите вкладку «Вид» панель «Графика» («Видимость/Графика»), перейдите на вкладку «Фильтры» и нажмите кнопку «Изменить/Создать».

После создания фильтра примените его к одному или нескольким видам для настройки видимости и отображения графики элементов, обнаруженных с помощью фильтра.

Фильтры

В диалоговом окне на панели «Фильтры» представлен список существующих фильтров вида, включая фильтры по правилам и фильтры по выбранному. Выберите из списка фильтр по правилам и измените его или используйте следующие кнопки:

• Создать — создание нового фильтра по правилам.
• Копировать — создание копии выбранного фильтра с тем же именем и добавленным номером. Для изменения имени фильтра используйте команду «Переименовать». При необходимости правила фильтра можно изменить.
• Переименовать — изменение имени выбранного фильтра.
• Удалить — удаление выбранного фильтра из проекта и из всех видов, к которым он применяется.

Категории

Выберите одну или несколько категорий фильтра. При выборе нескольких категорий можно использовать параметры, которые являются общими для всех категорий, выбранных при определении правил.

• Фильтр — выбор дисциплин, категории которых необходимо отобразить.
• Скрыть неотмеченные категории — после выбора нужных категорий установите этот флажок для отображения только выбранных категорий. Этот параметр упрощает просмотр категорий для правила.
• Выбрать все/Отменить выбор — используйте эти кнопки для упрощения выбора категорий. Если требуется использовать множество категорий для фильтра, нажмите кнопку «Выбрать все», а затем исключите ненужные категории. Используйте команду «Отменить выбор» при наличии множества выбранных категорий, из которых нужно выбрать лишь несколько.

Критерии фильтрации

Определение правил и наборов правил для фильтра просмотра.

• Для создания правила щелкните «Добавить правило». Затем выберите параметр, оператор и значение.
• Для создания набора правил щелкните «Добавить набор» и выберите условие. Затем создайте правила и наборы правил, включающие в себя данный набор правил.

Можно создать несколько правил и несколько наборов правил. Наборы правил могут быть вложенными.

Условие

Выберите условие для набора правил:

• И. Все правила и наборы правил, вложенные в данный набор, должны оцениваться как истинные. Наборы правил с условием И обозначаются зеленой вертикальной линией.
• ИЛИ. Одно или несколько правил либо один или несколько наборов правил, вложенных в данный набор, должны оцениваться как истинные. Наборы правил с условием ИЛИ обозначаются синей вертикальной линией.

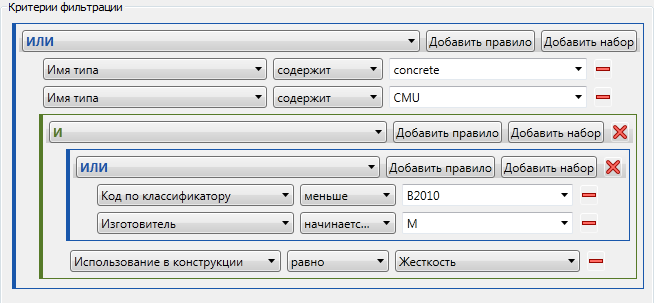

Правила фильтрации следуют следующей формуле:

Имя типа содержит concrete

ИЛИ Имя типа содержит CMU

ИЛИ (Использование в конструкции = Жесткость И (Код по классификатору Совет: Чтобы быстро найти параметр, щелкните для отображения раскрывающегося списка и введите начальные символы имени параметра.

Оператор

Выберите оператор для правила.

Операторы различаются в зависимости от типа параметра. Операторы могут быть следующими:

• равно;
• не равно;
• больше
• больше либо равно
• меньше
• меньше либо равно
• содержит;
• не содержит;
• начинается с;
• не начинается с;
• заканчивается на;
• не заканчивается на;
• связано с (глобальный параметр);
• не связано с (глобальный параметр).
• параметр существует (общий параметр; значение не обязательно).

Следующие операторы зависят от параметров на основе уровней (как в случае с мебелью):

Значение

Укажите значение для правила. В раскрывающемся списке отображаются значения элементов в текущей модели. Выберите значение из списка или введите его самостоятельно. Для числовых значений не нужно указывать единицы измерения. При вводе текстовых значений учитывать регистр необязательно.

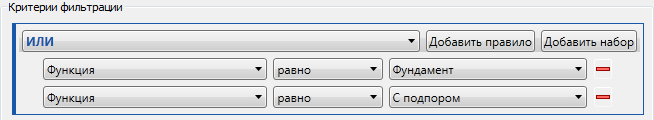

Если требуется выбрать несколько значений для данного параметра, добавьте одно правило для каждого значения. Вложите эти правила в набор правил с условием ИЛИ.

Чтобы найти параметр с пустым (отсутствующим или нулевым) значением, используйте оператор «равно» и оставьте значение пустым.

Чтобы найти параметр, который содержит значение (не равен нулю), используйте оператор «больше» и оставьте значение пустым.

При использовании оператора «связано с» или «не связано с» можно в качестве значения задать глобальный параметр.

Если общий параметр используется как правило, можно использовать оператор «параметр существует» и опустить значение.

Добавить правило

Чтобы добавить правило к текущему набору правил, щелкните «Добавить правило».

Если в правилах фильтрации присутствует несколько уровней вложения, убедитесь, что эта команда применяется к нужному набору правил.

Добавить набор

Чтобы добавить к правилам фильтрации еще один набор, щелкните «Добавить набор».

Если в правилах фильтрации присутствует несколько уровней вложения, убедитесь, что команда применяется к нужному набору правил.

Удалить правило

Чтобы удалить правило из набора правил, щелкните («Удалить правило»).

Удалить набор

Чтобы удалить набор правил, щелкните («Удалить набор»).

Источник

Ревит не работает фильтр

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

В случае использования для одного и того же вида сразу нескольких фильтров, приоритет их действия определяется порядком расположения в списке. Фильтр, стоящий в списке первым, имеет приоритет над другими.

Но все работает не очень хорошо. Во-первых, при изменении порядка фильтров не становится активной кнопка «Применить» — как будто Ревит считает, что никаких изменений не было. Уже подозрительно.

Во-вторых, приоритет фильтров работает только для переопределения графики и не срабатывает для включения-выключения.

Видно, что приоритеты правильно срабатывают, когда я закрашивал «Стену 1» синим цветом, но не работали, когда я пытался включать и отключать видимость.

Вкупе с тем, что в настройке фильтра есть только логический оператор «и», но нет «или» — возможности фильтров ограничиваются. Может быть, я что-то делаю не так? Проверял в 2014 и 2015.

Могу рассказать, для чего это нужно

Александр Зуев / Alexander Zuev
In BIM we trust
Facebook | VK | Telegram
Шаблон и обучение Revit КЖ/КМ

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

@Extraneous насколько я вижу всё работает правильно.

Приоритеты работают — видно с изменением цвета, что выше то и главнее.

А как вы хотите чтоб приоритет для скрытия работал ?! Если есть фильтр скрывающий все стены, какая разница первым он сработает или последним, всё равно всё скроется.

Как я понимаю ревит совершенно логично сначал покрасил некоторые стены в синий цвет, а потом все скрыл. А что должно было произойти ?

Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

Фильтр, включающий «Стену 1» имеет больший приоритет, чем фильтр, отключающий все стены. Поэтому «Стену 1» должно быть видно, точно также, как ее синий цвет, когда есть фильтр, закрашивающий все стены в красный.

Не вижу принципиальной разницы между изменением цвета и скрытием. Если бы работало наоборот — можно было бы ответить

«А как вы хотите чтоб переопределение цвета работало ?! Если есть фильтр, закрашивающий всё в красный цвет, какая разница первым он сработает или последним, всё равно всё станет красного цвета».

Александр Зуев / Alexander Zuev
In BIM we trust
Facebook | VK | Telegram
Шаблон и обучение Revit КЖ/КМ

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

Дело как раз в том что фильтр ничего не включает , если создан фильтр (настроены условия), размещён в списке, но не задано действие (скрытие, изменение графики) то с объектом ничего и не происходит. Всё равно что фильтра нет.

Соотвественно с цветами это работает так как для каждого фильтра указано ДЕЙСТВИЕ — изменение цвета, вот и приоритеты работают. А в другом случае для первой стены действия нет, и программа игнорирует фильтр и переходит к следующему.

Да и в любом случае скрытие элемента не может иметь приоритета. Приоритет нужен для спорных ситуаций (как с цветом), а со скрытием спорной ситуации нет.

Проще создать новый филльтр который выберет именно то что надо скрыть.

Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture
