Стабилизатор напряжения 220в для дома не работает

Какие бывают неисправности стабилизатора напряжения и как их ремонтировать

Стабилизаторы напряжения используют для предотвращения поломки электроприборов в связи со скачками напряжения.

Их устанавливают как в домах, так и в офисных помещениях. Однако, как и любые приборы, он подвержен поломкам. Частой причиной выхода их строя является неисправность внутренних цепей.

Далее в статье будут рассмотрены основные типы неполадок и методы их устранения.

Неестественный шум и щелчки

При возникновении неестественно громкого шума при работе или щелчков, необходимо определить напряжение на питании.

Оно должно быть в пределах указанных в инструкции цифр для конкретного стабилизатора. Для большинства приспособлений рабочими границами являются 100-250 Вольт.

Стоит отметить, что небольшой шум во время работы характерен для всех стабилизаторов.

Так происходит перемещение щеточного узла. Щелчки также являются естественными, их издают релейные приборы напряжения.

По этой причине важно суметь отличить нормальный, фоновый шум от неисправности. Если же щелчки звучат чаще и громче обычного, то причина может быть в искрении щетки.

Возможно также неполадки возникли в самом реле или же разошелся внутренний контакт проводки.

Выключение при нагрузках

Частой причиной похода в сервисный центр является отключение стабилизатора при повышении нагрузки. Причин такого выхода из строя может быть несколько.

Чаще остальных встречается банальное бессилие стабилизатора перед возлагаемыми нагрузками. Иными словами, прибор не рассчитан на подаваемое напряжение. Также возможной причиной является перегрев прибора или внутреннее замыкание.

Вариант решения проблемы состоит в полном разборе стабилизатора. Далее следует осмотреть внутреннюю конструкцию на предмет сильного запыления. В случае его присутствия следует тщательно прочистить прибор.

Также стоит обратить внимание на температуру внутреннего блока. В случае наличия следов гари следует исследовать изоляцию обмоток. Решением проблемы будет замена трансформатора. Если повреждения не сильные, то может помочь перемотка.

Одним из подтипов стабилизатора напряжения является сервоприводный вид. Для него характерны частые проблемы с графитовым слоем щетки.

Так, со временем она стирается, и материал попадает на поверхность трансформатора. Графит способен вызвать замыкания и перегрев. В этом случае специалисты рекомендуют убрать стружку и произвести чистку.

После этого стоит зачистить поверхность ластиков канцелярского типа.

На выходе не наблюдается 220 Вольт

Часто потребители сталкиваются с проблемой отсутствия 220 В на выходе стабилизатора. Причина тому может крыться как во внутренних неполадках, так и в подаваемом на прибор напряжении. Во втором случае достаточно отрегулировать входные параметры.

Рассмотри, как бороться с внутренними проблемами.

В сервоприводной модели стабилизатора отсутствие необходимой мощности может быть вызвано изношенностью щетки. Также из строя способен выйти сервопривод.

В любом случае следует проверить контакт между секторами прибора. Одной их причин может быть наличие графитовой пыли. В этом случае достаточно произвести зачистку и при необходимости, поменять щетку.

В релейной модели стабилизатора причина может крыться в неполадке реле. В этом случае необходимо разобрать прибор и проверить силовые контакты.

При корректной работе их будет слышен щелчок. В противном случае контакты либо слиплись, либо в самом реле вышла из строя катушка. Если же причина не в реле, то стоит просмотреть транзистор.

В симисторных и тиристорных типах стабилизатора проверка заключается в прозвоне всех контактов. В случае обнаружения неисправного участка, его заменяют.

Некорректная стабилизация напряжения

Если со временем наблюдается некорректная стабилизация напряжения, то причина может крыться в неисправности коммутатора. Диагностика проводится путем прозвона контактов.

В стабилизаторах сервоприводного типа причиной также может быть неисправность в работе редуктора. Как вариант, плохая стабилизация происходит за счет загрязнения обмоток.

Решить проблему такого типа можно путем просмотра всех деталей на предмет поломок. Также рекомендовано обновить смазку. Для данного типа стабилизатора характерны проблемы с полупроводниковыми ключами управления двигателем.

Некорректно работает автомат

Для входа стабилизатора напряжения в рабочее состояние, требуется определенный промежуток времени. Он меняется в зависимости от модели.

Если после обратного отчета запуск не происходит, а на мониторе прибора высвечивается ошибка типа «Н», то следует провести диагностику устройства.

В большинстве случаев проблема связана со слишком высоким напряжением в электрической сети. В противном случае, то есть при низких показателях, на экране будет видно букву «L».

Также причиной срабатывания автомата защиты может быть в неисправности реле.

Отсутствие реакции на включение и другие поломки

Одной из самых серьезных неисправностей является полное отсутствие реакции на включение прибора. Одним из распространенных вариантов поломки является выход из рабочего состояния платы управления.

Для диагностики необходимо проверить следующее:

• наличие гари;
• вздутие конденсатора;
• следы трещин, микровзрывов или плавления на элементах платы;
• трещины на контактах.

Если обнаружена неисправность, ее следует устранить самостоятельно или пригласить специалиста. Если же ничего из вышеперечисленного не обнаружено, то исследуют дорожки платы путем прозвона.

Таким образом, стабилизаторы напряжения, как и другие электроприборы, способны выходить из строя. Причин этому может быть много.

При наличии опыта в работе в электрическими схемами, устранить неисправность можно в домашних условиях. В противном случае следует обратиться за помощью к специалисту.

Источник

Стабилизатор напряжения 220в для дома не работает

Во многих квартирах особенно сельской местности в доме обязательно стоит стабилизатор.
Некоторые хозяева используют его для работы особо «чувствительной» техники, газовых котлов, холодильников и другой подобной бытовой техники.

Некоторые более заботливые владельцы, устанавливают стабилизатор «на весь дом», такие стабилизаторы, как правило, обладают не малыми габаритами и весом и мощность их начинается от 7 — 10 кВт и больше.

Именно о таких стабилизаторах мы и поговорим в этой статье, а собственно о их ремонте и поиске неисправности, так как и каждая техника они выходят из строя.
В этой статье мы рассмотрим ремонт релейного стабилизатора известной китайской фирмы «Forte — ACDR — 10000» на 10кВт.

Но прежде чем приступить к ремонту, давайте разберемся в природе его устройства.

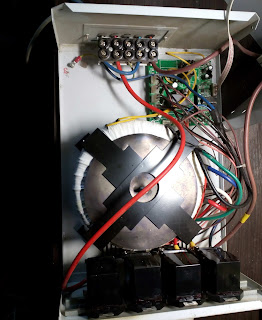

Релейный стабилизатор состоит из нескольких частей, собранных в единую систему:

Автоматический трансформатор — самая тяжелая его часть, это большой железный сердечник с несколькими обмотками соединенными по принципу автотрансформатора. Несколько концов толстого медного провода выходящих с трансформатора, коммутируются с помощью реле, количество которых зависит от обмоток и ступеней переключения.

Элементы управления — силовые элементы с помощью которых и осуществляется переключения обмоток и пуск с задержкой. В релейных стабилизаторах роль таких элементов выполняют реле, ну а в «моделях по дороже», в роли таких элементов могут служить полупроводниковые элементы — симисторы которые имеют куда больший ресурс работы на «переключение».

Блок управления — основная плата устройства с установленным на нее микропроцессором, с соответствующей прошивкой который запрограммирован на переключения и управления силовыми элементами (реле). При заранее определенных ступенях напряжения, переключаются соответствующие обмотки автотрансформатора. В случаях когда это не возможно, по причине поломки, выдается «ошибка» и стабилизатор пере запускается или отключается. Там же предусмотрена и схема задержки на включения (например 120 секунд).

Блок индикации и измерения напряжения — плата, как правило, установленная на лицевой панели (крышке) стабилизатора. Там же, на ней установлены «цифровые индикаторы» или дисплей.
Кроме них, могут быть установлены и элементы управления, например включения «задержки».

Стабилизатор постоянно сравнивает входной уровень напряжения с номинальным и «решает» либо добавить, либо уменьшить определенное количество вольт в «домашнюю» электросеть. Осуществляются такие решения подключением либо отключением (переключением) необходимых обмоток, в данном случае с помощью реле.

Во всех стабилизаторах существует система защиты которая проверяет входные и выходные напряжения, ток, температуру на соответствие номинальным значением и условиям эксплуатации. Защитные механизмы у каждого стабилизатора свои, но можно выделить несколько основных:

• Пределы стабилизации (входное и выходное напряжение)

• Отношение выходного напряжения к входному

• Превышение тока нагрузки (перегрузка)

• Перегрев трансформатора, превышение температуры внутри устройства

• Невозможность «переключить» обмотку (при выходе из строя элементов управления)

Выполняем ремонт

Самой частой причиной поломки таких стабилизаторов являются реле, переключающие обмотки трансформатора. В следствие многоразовых переключений контакты реле могут выгорать, заклинивать, а может перегореть и самая катушка.

Если выходное напряжение исчезает или появляется индикация «ошибка» – необходимо проверить все реле. Сначала осмотрев внешне и если никаких видимых повреждений незаметно, то разобрать корпус каждого реле.
Сразу станет заметно какие контакты на сколько изношены, а где и вовсе сгоревшие.

В данном стабилизаторе, неисправность проявлялась в виде отключения стабилизатора по «ошибке» что сопровождалось звуковой индикацией. Отключался он не всегда, а только при сильно пониженном напряжение, но в приделах нормы стабилизации. — где то около 175 вольт. Отключался в независимости от нагрузки на выходе что явно отметало как причину общую перегрузку. Перед выключением слышно как несколько раз пощелкивают реле.

Как позже выяснилось, блок управления давал команду реле переключится на другую обмотку, но так как физически обмотки переключенными не были то и вылетала «ошибка» и стабилизатор попросту выключался.

Разобрав все пластмассовые крышки реле было обнаружено подгорание на двух реле, но в одном из них контактная площадка которая должна подключать обмотки, полностью выгорела и «контакт» был попросту невозможен, хоть реле и щелкало чтобы замкнуть пластины.

Мог еще произойти и такой случай при котором контакты могли б залипнуть друг к другу и в итоге несколько обмоток трансформатора окажутся короткозамкнутыми. Трансформатор начнет перегреваться и если не сработает защита то может и перегореть одна из обмоток автотрансформатора. Кстати говоря, подобная опасность присуща не только релейным стабилизаторам но и симисторным.

Очень часто в релейных стабилизаторах выходят из строя транзисторные ключи, которые в разных моделях стабилизаторов могут собираться на разных типах транзисторов. Когда при прозвоне радиоэлементов схемы были обнаружены неисправные «усилители», их необходимо заменить на такие же по параметрам.

Профилактическая мера по восстановлению слегка подгоревших реле стабилизатора довольно простая и состоит из таких действий:

1. снимаем крышку реле
2. снимаем пружину, чтоб освободить подвижный контакт реле
3. каждый подвижный и неподвижный контакт нужно зачистить с помощью мелкой наждачки
4. промыть контактные площадки спиртом
5. после высыхания спирта, покрыть защитным средством KONTAKT S-61

При более сильном и значительном обгорание контактов реле и если нет возможности его заменить можно поступить следующим образом: по возможности почистить контакты реле (методом описанным выше) и поменять реле местами.
То — есть там где в стабилизатора самая часто используемая обмотка на которой постоянно обгорает реле, поставить «новое» реле, а «подуставшее» реле поставить на место того реле что сохранилось в хорошем состояние, там оно прослужит еще много времени.

В случае полного выгорания контактной площадки реле, его нужно заменить на новое.
Но когда нет времени ждать посылки с новым реле или есть желание попробовать восстановить обгоревшую часть пластины самостоятельно, можно поступить как сделал я.

В таких же соотношениях размеров, был вырезан кусок медной жилы которая была закреплена по всей длине пластины припоем, предварительно залудив жилу и саму пластину. Но так чтоб место контакта припадало все таки на медную часть, а не на припой.

При наличии мощной точечной сварки, все это лучше было сварить для большей надежности на случай возможного нагрева пластины.
Но так как в данном устройстве реле было заменено и поставлено на место где не происходит обгорания, например на понижающую часть обмотки, то и беспокоится не о чем.

Другие неисправности

Кроме явных механических проблем с реле и выхода из строя «усилителей» представленных в виде ключевых транзисторов, могут встречаться и другие поломки уже на плате блока управления: холодная пайка, отслаивающиеся дорожки на плате, заусеницы в местах пайки, шарики от припоя и отхождения контактов в штырьковых соединениях — вот лишь малое что может послужить причиной неисправной работы стабилизатора.

Иногда встречается такая неполадка как хаотическое отображение сегментов на дисплее,в то же время может наблюдаться хаотическое включение реле. Частой причиной такого поведения есть «холодная пайка» кварцевого резонатора который работает на частоте 8 — 16 мегагерц, плохой его пропай ведет к неправильной работе микропроцессора.
По этому всю заднюю часть платы лучше сразу осмотреть по поводу плохой пайки, заусениц или шариков с припоя которые там часто бывают в виду быстрой пайки плат монтажниками которые ее собирают.

Затем можно осмотреть плату на дефекты радиоэлементов. Очень часто со временем электрические конденсаторы вздуваются и выходят из строя, выявить это будет не сложно. Их необходимо заменить на аналогичные.
Кроме того в стабилизаторе был выявлен клеммник с трещиной, который не мог обеспечить надежный контакт мощного силового кабеля. Такой клеммник ввиду невозможности создать достаточную затяжку провода, мог нагреваться и тем самим со временем еще и усугубить надежность контакта.

Диагностика

Но после ремонта стабилизатора или даже на этапе диагностики неисправности, возникает необходимость проверить работу устройства в разном диапазоне напряжений, как повышенных так и пониженных.

В мастерских для этих целей служит ЛАТР или лабораторный автотрансформатор регулируемого типа. Его подключают на вход проверяемого стабилизатора и уже изменяя напряжения на входе, имитируя перепады в сети, смотрят на поведение стабилизатора, справляется ли он с работой в номинальных (паспортных) пределах напряжения.

Но так как у меня нет соответствующего регулируемого автотрансформатора, то мы пошли немного другим путем. Была собрана определенная «схема»:

1. На входе стабилизатора, последовательно фазе была подключена лампочка примерно 60ват, мощность лампочки подбирается экспериментальным путем.

2. На выходе в роли нагрузки был подключен обычный сетевой шуруповерт или дрель (400 — 1000 Ват) с кнопкой плавной регулировки оборотов.

Во время работы шуруповерта на минимальных оборотах, лампочка которая включена на входе последовательно — не светится. Стабилизатор при этом запущен и работает без проблем.
Начинаем плавно увеличивать обороты шуруповерта, лампочка при этом светит все ярче.
Чем интенсивней яркость лампочки, тем больше проседает напряжение на входе стабилизатора, что естественно видно на индикации дисплея. Кроме того, при уменьшению напряжения на входе , слышно как переключаются обмотки трансформатора и щелкают реле.
Таким не хитрым способом можно проследить правильно ли работает стабилизатор, при условие что в вашей домашней же сети будет нормальное напряжение (220 — 240 вольт).

Как видим, отремонтировать стабилизатор напряжения можно и в домашних условиях. Ну или по крайней мере можно разобрать и определить поломанный узел и оценить стоимость работ по его восстановлению или замене. Предполагается что человек который приступит к ремонту стабилизатора, будет обладать базовыми знаниями в электричестве и электронике и будет иметь минимальный набор инструментов, паяльник, мультиметр и мелкий инструмент.
Следует быть осторожным работая с напряжением при диагностике и проверке работы.Все остальные работы по ремонту и замене производятся в обесточенном состояние.
