Почему не срабатывает затемнение на сварочных масках хамелеон?

Выполнение сварочных работ требует специальных средств индивидуальной защиты. Предназначение сварочной маски – защита сетчатки глаза от ожогов. Маска типа хамелеон с функцией автоматического затемнения позволяет осуществлять визуальный контроль над розжигом дуги.

Принцип работы

Внешний вид маски не сильно отличается от классических моделей. Конструкция устроена следующим образом:

1. Корпус, который защищает сварщика от брызг расплавленного металла и прочих вредных факторов.
2. Жидкокристаллический многослойный светофильтр с функцией автоматической регулировки уровня затемнения, в зависимости от интенсивности работ.
3. Модуль настройки и управления светофильтра.
4. Съемный источник питания.

В смотровое стекло устанавливают светофильтр. Он представляет собой устройство с несколькими жидкими кристаллами. В неактивном состоянии они никак себя не проявляют – стекло защищает разве что от бликов. Но при сигнале световых сенсоров фильтр включается в работу, перестраивая расположение кристаллов, затемняя стекло. Реакция на вспышку практически мгновенна – около 0,0005 секунду.

[stext отрицательной температуре фильтры срабатывают гораздо медленнее – через 0,001 секунды. Однако это не влияет на качество защиты глаз, поскольку даже такой показатель скорости более чем достаточный.[/stextbox]

На окончание работ фильтр также реагирует с задержкой, уровень которой выставляется в ручном режиме.

Обращаем внимание, что конструкция, благодаря встроенным фильтрам, обеспечивает защиту от инфракрасного и ультрафиолетового излучения даже при поломке.

Как правильно настроить, что нужно помнить?

После приобретения нового устройства необходимо изучить инструкцию по эксплуатации. Это поможет разобраться, как настроить маску хамелеон для сварки. Виды регулировок будут рассмотрены позднее. Сейчас дадим несколько полезных советов будущим пользователям:

1. Не используйте хамелеон при газовой или плазменной сварке и резке.
2. Маска имеет температурную защиту от кратковременных воздействий. Если оставить маску на горячей поверхности на длительное время она может прийти в негодность.
3. Корпус щитка не рассчитан на интенсивное механическое воздействие. Сильный удар может разбить его.
4. Не допускается самовольное изменение конструкции светофильтра. Самостоятельная разборка картриджа может привести к поломке. При замене комплектующих используйте запасные части рекомендованные заводом-изготовителем.
5. Для очистки маски не применяйте средства с поверхностно активными веществами или растворители. Попадание воды на светофильтр категорически недопустимо.
6. Замену источников питания производите только в режиме шлифовки. В качестве съемных аккумуляторов используют солевые батарейки.
7. Сразу после покупки отрегулируйте под свои предпочтения все имеющиеся настройки. Даже неверная настройка крепежных ремней приведет к раздражению кожи.

Проведение технического обслуживания

Если сварочная маска хамелеон не срабатывает на затемнение, а также в случая иных неисправностей, следует прекратить выполнение работ и обесточить ее. Чтобы уменьшить вероятность отказа, необходимо проводить регулярное техническое обслуживание аппарата не реже одного раза в месяц.

В процессе выполнения работ на светофильтр попадает пыль и грязь. Для удаления загрязнений следует использовать хлопчатобумажную ветошь, увлажненную нейтральным очищающим средством, которое рекомендовано изготовителем. Использование абразива и продуктов, содержащих нефтепродукты, категорически запрещено. Очистка производится плавными волновыми движениями без сильного давления на поверхность. Не гните электронный шлейф – это может повредить его.

Маски работающие на батарейках требуют периодической замены источника питания. Отсек питания расположен на корпусе. При смене аккумуляторов не забывайте про соблюдение полярности.

[stextbox В случае проведения работ в сложных условиях – повышенная запыленность металлургических или коксохимических предприятий техническое обслуживание следует проводить чаще – как минимум один раз в неделю.[/stextbox]

Виды регулировок

Независимо от производителя все модели предлагают ограниченный выбор настроек эксплуатации, с целью повышения комфорта и производительности работ. Регулировке поддаются нижеприведенные параметры.

Подготовка под голову

Надежная фиксация – главный залог удобства. Ручка, расположенная на уровне затылка позволяет отрегулировать радиус оголовья, а специальный ремень отвечает за вертикальное положение щитка. Подгонка выполняется при надетом на голову устройстве. Если перед началом работ чувствуется дискомфорт, следует провести повторную регулировку.

Профессиональные модели имеют несколько дополнительных застежек для более надежной фиксации.

Расстояние от глаза до светофильтра

Специальные гайки отвечают за дистанцию между глазом и стеклом. Обратите внимание, что этот показатель должен быть одинаковым для каждого глаза. По окончанию настройки гайки закрепляются.

Степень затемненности

Настраивается исходя из параметров сварки. Инструкция пользователя содержит таблицу выбора подходящих показателей. Различают два вида:

Первый вид требует прекращения сварки для снятия маски и настройки новых параметров. Встречается на любительских моделях.

Наружное расположение регулятора позволяет провести корректировку затемнения без отрыва от производства. Используется крупными предприятиями, которые отличаются большими объемами работ.

Чувствительность

Регулировку маски сварщика хамелеон по данному параметру можно настроить в двух режимах:

Первый режим будет защищать зрение не только от дуги, но и от всех ярких источников света, например, расплаленного металла. Низкая восприимчивость реагирует только на дугу.

Для сварки полуавтоматом в среде аргона требуется высокая чувствительность, поскольку данная технология отличается низким уровнем силы тока. Существует технологические схемы, позволяющие подбирать нужные параметры, в зависимости от вида работ.

Время задержки

Данная функция позволяет настроить время действия светофильтра после окончания сварочных работ. Будет особенно полезна при использовании штучных электродов, которые могут залипнуть. В случае неправильной регулировки светофильтр будет открываться до окончания работ, что повлечет за собой ожоги сетчатки глаза.

Возможные неисправности

Не зависимо от производителя и качества агрегата, любая маска может сломаться. Причины выхода из строя могут быть следующие:

1. Нарушение температурного режима работы.
2. Механические повреждения.
3. Использование некачественных комплектующих.
4. Окончание естественного срока эксплуатации.

При нарушении правил эксплуатации, в первую очередь, приводят к неисправностям автоматического светофильтра для сварочной маски. Перед тем как направиться к официальным представителям, постарайтесь определить причину неисправности. Некоторые поломки достаточно просто устранить самостоятельно, без привлечения квалифицированных специалистов. Запасные части для выполнения ремонта можно приобрести в точках продажи сварочного оборудования.

Простота конструкции маски гарантирует отсутствие проблем в обслуживании. Технологически сложное устройство ремонтировать труднее.

Маска может работать как от солнечной батареи, так и от батареек. Неисправность аккумуляторов – основная причина проблем с хамелеоном. В этом случае солнечные элементы могут быть просто разряжены. Для локализации причины достаточно оставить устройство под естественным светом, после чего проверить функциональность. Съемные аккумуляторы требуется заменить. Замена блока питания в сборе обойдется гораздо дороже.

Проблемы со стеклом видны невооруженным глазом – об этом скажут наружные дефекты структуры. В этом случае светофильтр не будет срабатывать должным образом. При замене ЖК стекла необходимо соблюдать параметры элемента. Это самая дорогая часть узла.

Наибольшие проблемы ждут пользователя в случае проблем с платой управления. В этом случае самостоятельный ремонт, без привлечения сервисных специалистов, невозможен.

Порядок выполнения работ

В качестве примера самостоятельно ремонта рассмотрим процесс восстановления профессионального прибора, который после пяти лет эксплуатации стал проявлять признаки неисправностей литий-ионных батарей. Причиной поломки был режим работы – маска использовалась несколько дней в году.

[stextbox режим эксплуатации литий-ионных аккумуляторов – ежедневный. Если работы носят сезонный характер, батарея требует периодической зарядки на солнце. Хранить маску рекомендуют при комнатной температуре.[/stextbox]

Описание проблемы: в первое время светофильтр не срабатывал при вечерних работах, тогда как днем функционировал без нареканий. Через некоторое время фильтр перестал работать в любое время суток.

Для ремонта необходимы следующие инструменты и материалы:

• Набор отверток;
• Канцелярский нож;
• Клеевой пистолет;
• Зажигалка или спички;
• Держатели батареек (2 шт.);
• Батарейки (2 шт.).

Алгоритм действий следующий:

Демонтируем модуль-хамелеон

Работы производим согласно нижеприведенной схеме:

Общая конструкция сварочной маски.

Схема проведения демонтажа модуля-хамелеона.

Модуль-хамелеон. Вид изнутри.

Вскрываем

Лицевая и тыльная часть модуля склеена с использованием термогерметика. Канцелярским ножом делаем сплошной надрез. Будьте осторожны, не повредите важные элементы конструкции – затеняющее стекло, модуль управления и соединительный шлейф. Кроме того, модуль содержит стеклянные солнечные батареи. После модернизации они не понадобятся.

Внутреннее строение модуля.

Удаляем солнечные батарейки и литиевый аккумулятор

После демонтажа солнечных батареек откроется доступ к литий-ионным аккумуляторам. Все соединительные провода следует удалить

Удаляем солнечную батарейку и литиевый аккумулятор.

Устанавливаем держатели батареек

Тип держателя зависит от конкретной модели. В нашем случае тип держателей батареек – СR-2025. Другая сфера применения данных источников питания – материнские платы.

Контакты держателем соединяем методом пайки с клеммами от аккумуляторов, после чего садим на клей.

Характер соединения элементов – последовательный, с подключением к плюсовой клемме соединения от солнечной батарейки.

Держатель батареек типа 2025/2032.

Установленные батарейки. Обратите внимание на плюсовую клемму.

Сборка и монтаж модуля

Половинки модуля садим на клей. После сборки можно выполнить проверку с помощью спичек – фильтр должен реагировать на вспышку света.

Модуль после ремонта.

Заключение

Если можно отремонтировать прибор своими руками – почему бы это не сделать. Большинство масок-хамелеонов любительского типа можно без особых сложностей отремонтировать самостоятельно – на форумах полно информации о тонкостях проведения ремонта различных моделей, ведь работа в хамелеоне – это не только комфорт, но и безопасность.

[stextbox Чмовж Виталий Сергеевич, 36 лет: «Как и большинство сварщиков-любителей я пользуюсь хамелеоном 5-6 раз в году. В один прекрасный день, достав маску из гаража и вытерев слой пыли, я собрался поработать. До этого не доставал ее 4 месяца. В первые секунды работы я поймал хорошего зайца. Зарядка под солнцем в течение двух часов ничего не дала. Пришлось вскрывать светофильтр и разбираться в проблеме. Вскрытие показало, что причиной послужила разряженная батарейка, которую пришлось удалить. Припаять ее обратно не получилось. Пришлось воспользоваться средством для ремонта нитей и контактов обогревателя заднего стекла. Цена вопроса – 5$ и один час работы. Теперь буду хранить маску только дома».[/stextbox]

Источник

Не работает светофильтр на сварочной маске хамелеон

Как и все другие сварочные маски, Хамелеон защищает глаза сварщика от инфракрасного излучения. Автоматически регулируемый светофильтр работает в удобном режиме: экран меняет степень затемнения от освещенности рабочего поля. Когда сварочная маска Хамелеон не срабатывает на затемнение, работать опасно.

Необходимо разобраться, по какой причине экран не работает. Иногда достаточно сменить питающие элементы, зарядить батарею. Грязный экран хуже реагирует на свет, возможно, его надо протереть. Если это не помогает, лучше обратиться к профессионалам.

Регулировка сварочной маски Хамелеон

Чтобы понять, как работает сварочная маска Хамелеон, необходимо знать основные конструктивные элементы защитного устройства. Обзорный экран имеет слоистую структуру:

• огнеупорное стекло, не пропускающее ультрафиолет и инфракрасное излучение;
• слои полимерных кристаллов, меняющих пропускную способность;
• чтобы фильтры затемнялись, их подключают к источнику тока;
• световые датчики (от 2 до 4, в зависимости от модели);
• схема подключения к блоку питания.

В момент сварки появляется искра, затем световой поток. От излучения датчики срабатывают, кристаллы поляризуются, экран темнеет. Сварщик видит место соединения металлов в допустимом для глаз диапазоне. После отключения источника света (электрода или дуги), датчики снова срабатывают. Экран светлеет.

Система настройки регулирует:

• степень затемнения экрана, она выбирается по инструкции, в зависимости от вида сварки;
• чувствительность к изменению светового потока;
• выдержку, то есть, временной период отключения светозащиты.

Регулировку производят на подготовительном этапе, когда перед работой проверяют исправность маски Хамелеон.

Как правильно подготовить сварочную маску к работе, написано в инструкции по эксплуатации. Настройка маски хамелеон включает несколько этапов:

• устанавливается удобное расстояние от лица до защитного экрана, это делается при ослаблении фиксаторов;
• регулируется положение фильтра, от этого зависит комфортность обзора рабочей зоны;
• устанавливается регулятор интенсивности: определяют, в каком режиме применяется маска для сварки Хамелеон, инструкция по эксплуатации обязательно содержит настроечные таблицы;
• в зависимости от силы тока сварочного аппарата и освещенности рабочего места выбирается режим чувствительности; высокая обозначается буквой «Н», низкая – «L», минимальная – «L0», он подбирается экспериментальным путем, отрегулировать маски сварщика Хамелеон легко в процессе работы;
• время выдержки зависит от вида сварки, для точечной хватит минимального интервала, при электродной, когда образуется ванна расплава, нужно, чтобы экран дольше оставался затемненным.

Возможные неисправности и методы их устранения

1. Экран не будет реагировать на свет без подключения к блоку питания. Если модель оснащена алкалоидными батарейками типа ААА или аккумуляторами, в район экрана выводятся индикаторы зарядки. Если горит красный огонек, пора заменить батарейки. Солнечные панели заряжаются при сварке. Если маска не включается, направьте ее к источнику света на несколько минут.
2. При неравномерном потемнении экрана проверьте расстояние от него до обоих глаз. Возможно, пока настраивали маску, регулировали ее по голове, фильтр сместился. Он должен располагаться параллельно лицу. Ослабьте фиксаторы, выровняйте кожух.
3. Если экран мерцает во время сварки, причина может быть во внешнем стекле. Иногда его достаточно вымыть. При механических повреждениях (царапинах, поверхностных сколах) нужно заменить. Если фильтр продолжает барахлить, проверяют чистоту поверхности датчиков. При двух режимах работы (сварка и шлифовка), проверьте, в какой позиции находится переключатель. Экран может мерцать при низкотоковой сварке на режиме слабой чувствительности. Нужный уровень можно установить экспериментальным путем в процессе работы.
4. Фильтр темнеет не сразу на холоде. Обзорные экраны быстро меняют степень затемнения в температурном диапазоне от +50 до -10°С, для суровых зим Хамелеоны не предназначены.
5. Если плохо видно сварной шов, причин может быть несколько. Иногда на защитном стекле забывают пленку. Можно попробовать его почистить, переключить регулятор затемнения.

Как проверить маску Хамелеон без сварки

При удерживании кнопки «Тест» в течение пяти секунд фильтр должен потемнеть. Если такой настроечной функции нет, необходимо проверить Хамелеон другими способами. Датчики срабатывают на мощный световой луч. Фильтр поворачивают к источнику света не меньше трех раз, экран должен темнеть во всех случаях. Светозащита реагирует на:

• излучение солнца (фильтр должен потемнеть и через интервал выдержки открыться, ведь поток постоянной интенсивности);
• красные спирали ламп накаливания (потемнение сохраняется весь период нахождения вблизи излучателя, он работает с частотой переменного тока);
• искру кремниевой зажигалки (фильтр темнеет эпизодически, когда колесико выбивает искру);
• пульт от бытовой техники (датчики реагируют на инфракрасное излучение импульсно, световой поток пульта однородный);
• экран смартфона во время вспышки.

Если фильтр не реагирует, проверяют блок питания: меняют аккумуляторы или батарейки, заряжают солнечные батареи. Чувствительность фильтра проверяют лампой накаливания. Если при разных настройках спираль одинаково видна, регулятор не работает.

Проведение технического обслуживания

Не реже раза в месяц сварщики должны осматривать Хамелеон. Загрязнения убираются мягкой ветошью или тканью х/б. Чистящие средства с агрессивной, маслянистой и абразивной основой для стекла не годятся. Важно помнить, что фильтры хрупкие, не выносят ударной нагрузки. Чтобы добраться до датчиков света, проводят демонтаж кожуха. Это делается при отключении блока питания, достаточно вынуть батарейки.

Пошаговая инструкция замены защитного экрана:

1. Защелки картриджа смещают к центру фильтра, открывают.
2. Поврежденное стекло вынимают вместе с резиновой прокладкой, ее переставляют на новый светофильтр маски Хамелеон.
3. Собранный картридж устанавливают в рабочее положение. Он должен плотно фиксироваться.

При замене фильтра снимают ручку регулятора, потенциометр. Затем проводят сборку элементов в обратном порядке. Обязательно проверяют рычаг чувствительности, регулировка времени задержки должна работать идеально, чтобы не словить «зайчики».

Техника безопасности

Перед надеванием проверяют настройки, переключатели режимов работы, заряд батареи. Всегда проверяют, темнеет ли фильтр. Если он отключается во время сварки, защитное стекло в небольшой степени предохраняет глаз от ИК и УФ лучей. Но безопасней сразу прекратить работу. Неисправной маской пользоваться опасно. Если найден дефект или не реагирует фильтр, неисправности серьезные, сварку продолжать нельзя.

Нужно помнить при работе, что мощное излучение дуги и расплавленных электродов действуют разрушительно. Помимо дискомфорта это грозит повреждением сетчатки. Чтобы не падало зрение, необходимо правильно регулировать степень затемнения фильтра.

Для сохранности маски важно соблюдать режим хранения: неработающие фильтры и солнечные панели оберегают от воздействия света.

Обращение в сервисный центр

Дополнительные опции затрудняют ремонт, увеличивают риск выхода маски из строя. Если степень затемнения значительно уменьшилась, необходимо обследовать контсрукцию.

Часть комплектующих деталей не подлежат ремонту, требуют обязательной замены. Если не получается это сделать самостоятельно, нужно обратиться в сервисный центр. Гарантия действует только для целостных масок. Если вы успели в ней покопаться, придется оплачивать услуги сервиса.

Браться за ремонт системной платы не стоит: это дело профессионалов. Лучше сразу обратиться в сервисный центр. Неудачный самостоятельный ремонт может обернуться дополнительными расходами.

Тема наверное изьезженная, но все таки.
Перестал срабатывать светофильтр.
Поштудировал инет и выяснил, что возможно сдохла батарейка.

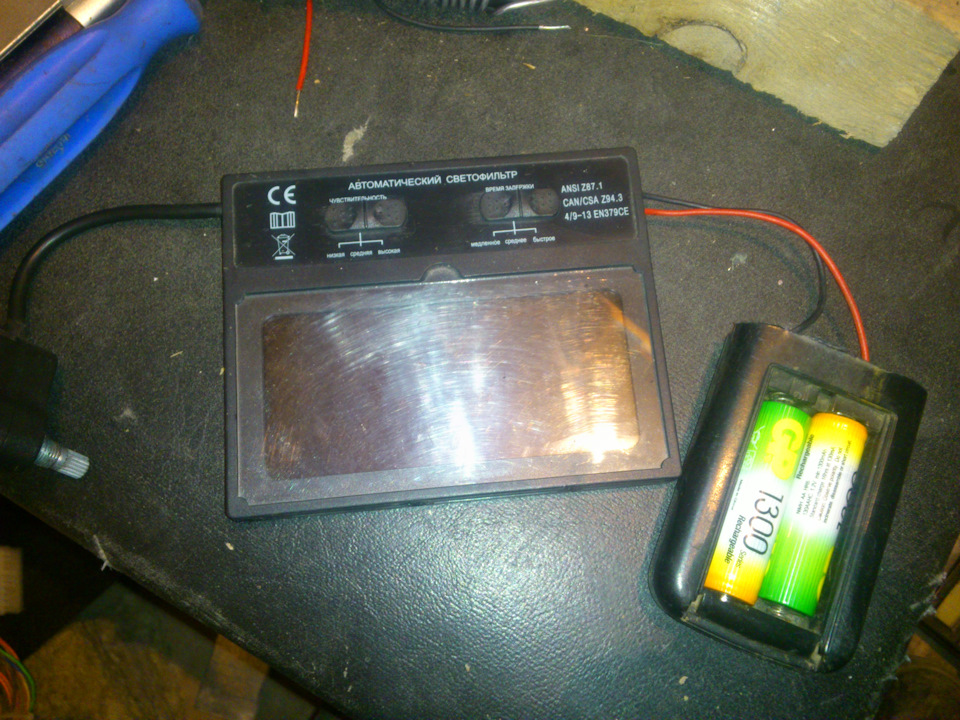

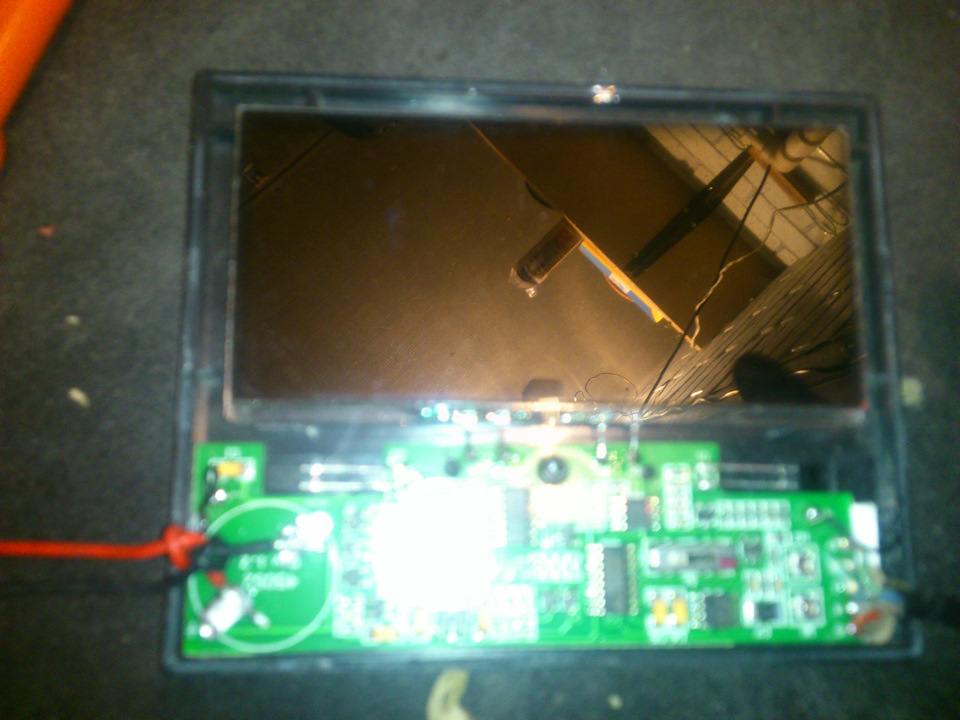

Разобрал, с помощью канцелярского ножа.Выкусил припаянную батарейку и вместо неё припаял провода.

Comments 56

Тоже свою переделал, тока у меня бокс с выключателем, не пользуешься маской выключил)))

Я немного ошибся в выборе корпуса для батареек, надо было искать под мизинчиковые а не под пальчиковые, их в доме чаще найдешь.

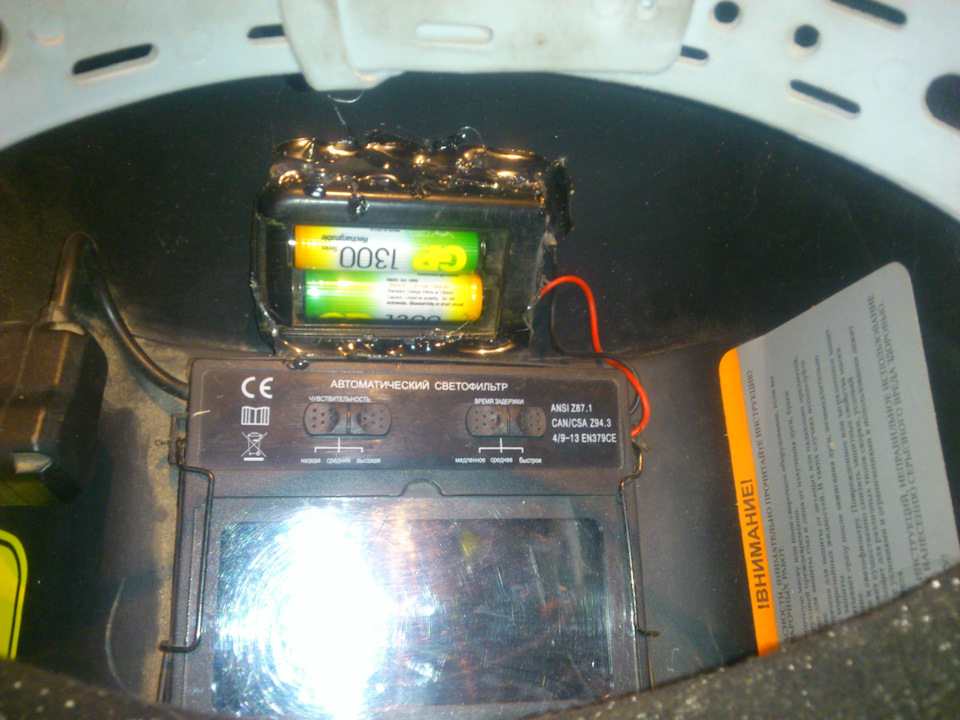

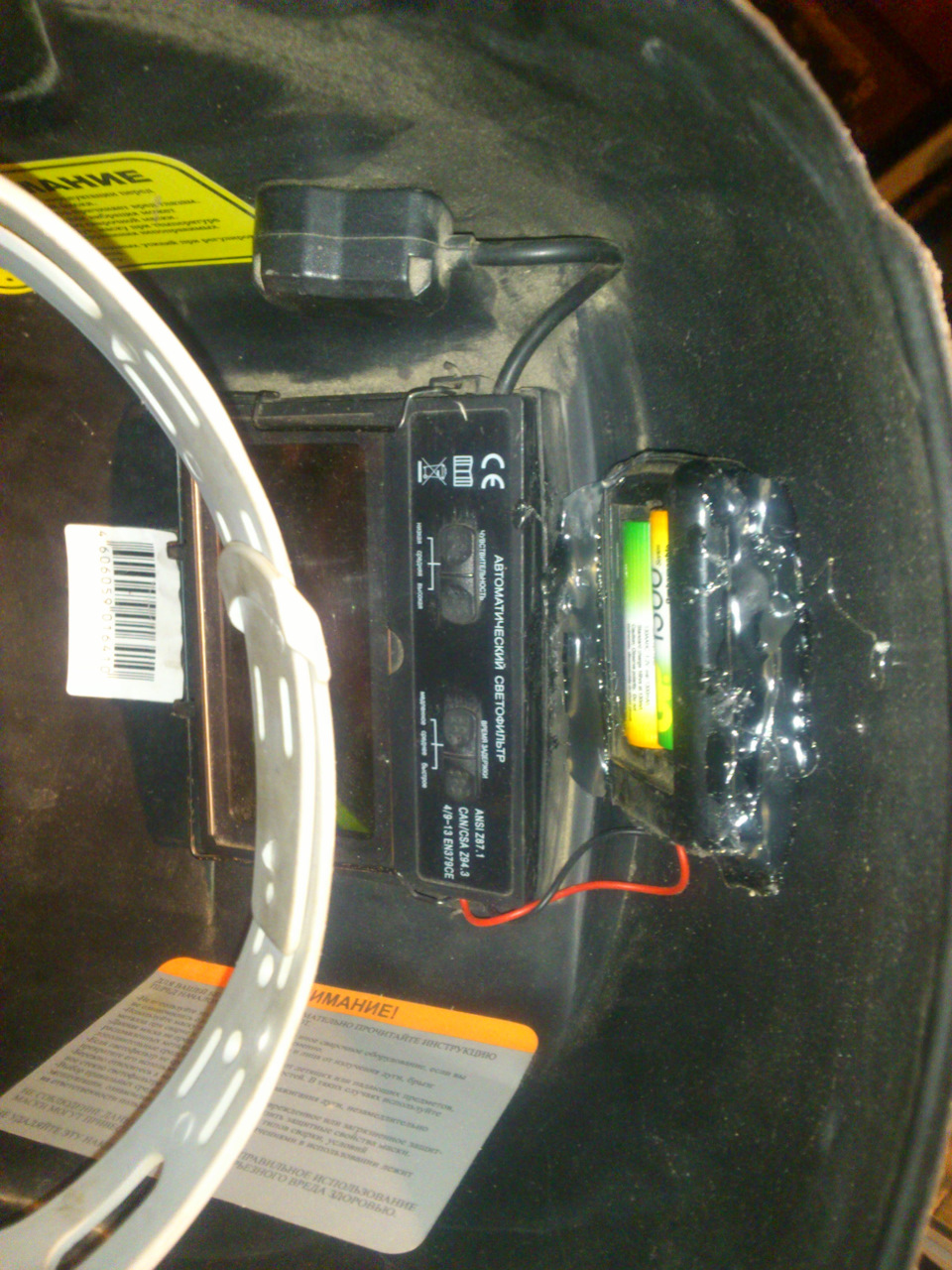

Ну вот, дело сделано. Как и обещал фото отчет.Все работает.

Сижу на работе и читаю… Я год назад почти тоже самое сделал. Только аккумулятор взял из радиоуправляемой машинки + зарядка аккумуляторов имеется. Так что получается практически вечная маска…
И да… стоимость 0 рублей!

Цена чего, стекол, чтоб не соврать которое поставил 11*8 кажись 35 р и взял два маленьких по 20 р.

Свою маску разобрал а она чем то залита, плюнул купил стекло вставил и о счастье.

Надо было выпаять гнездо от батарейки из старой материнки. И вес поменьше бы был

Исполтзовал то, что было.

я так понимаю акумы вместо батареек, если они то этой фирмы говно

Зачем так извращаться? А купить такую же батарейку как стояла, не?) Она прослужит еще столько же

купи на али боксы для таких дел 40 рублей стоит. так то норм

Я больше года назад проделал аналогичную операцию, и тоже использовал пульт от телевизора!😀 Теперь

У меня какая то российская, сдохла ни с того ни сего, замена батарейки не помогла, купил китайскую за 15$ работает уже полтора года

купили китайскую что? Маску?

У меня какая то российская, сдохла ни с того ни сего, замена батарейки не помогла, купил китайскую за 15$ работает уже полтора года

Ссылку можно на маску?

Днем буду в гараже сфоткаю обе

Надо будет попробовать, корейская маска сдохла года 3 назад, там пара 3V батареек, ещё и сваркой прихвачены к контактам. От солнца не хочет запускаться.

У меня в маске батарейки таблеточные, типоразмер CR2450, заказывал блистер 5шт за 130рЭ) Еще не ставил.
А вообще, за полчаса до сварочных работ ложу маску на солнце или яркий свет — после такой раскачки маска резвее срабатывает.;)

Солнце не всегда светит

Когда нет солнца ложу на ЯРКИЙ СВЕТ (для одаренных, например, прожектор галогеновый) — в тексте указано специально!

У нас постоянно кто-то варит, по этому ваще просто можно маску не убирать в тумбочку, она от чужой сварки зарядится.

От сварки я прикуриваю когда зимой она долго лежит на холоде — пару-тройку зайцев поймаю — потом вроде разогревается)) Но редко зимой варю)

у меня батарейка съёмная, таблеткой на 3в, давно показывает что плохая, всё работает нормально от солнечной батарейки

а что там 3-х вольтовая батарейка была?

Да у меня стояла CR 2032 3v

сколько она проработала?

Маске года три, но работала мало, так для себя варю.

вот и моей тоже года 3, может 4 уже. значит тоже скоро хана. варю тоже редко, чисто для себя по дому.

Я приобрел на солнечных батарейках хотя литиевые где-то там встроены так и не понял где их искать www.drive2.ru/b/456662914217018606/

На моей такие тоже есть, но походу они не работают.Сутки висела в десяти см от сто ватной лампочки, а толку ноль

Я проверил работает. Интересно что в инструкции написано что там гдето еще литиевый аккумулятор оказывается есть, тока не написали где ж его искать.

У моей, если смотреть изнутри, то батарейка стояла справа вверху.

Я проверил работает. Интересно что в инструкции написано что там гдето еще литиевый аккумулятор оказывается есть, тока не написали где ж его искать.

Как проверял, солнечные?

Лампой дневного цвета и отдельно на зажигалку, на лампу сработало энергичней, на работе у знакомого такая же батарейка дохлая так он когда в помещении варит ему такой лампой подсвечивают )), мы над ним прикалываемся типо что ж это за сварщик который днем без фонарика не видит что приваривать )) он злится.
