Tft дисплей не работает

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

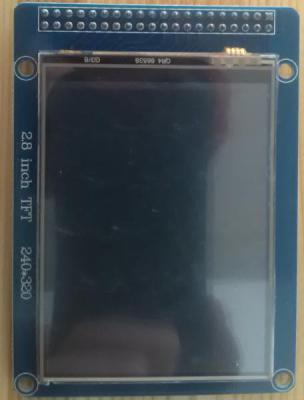

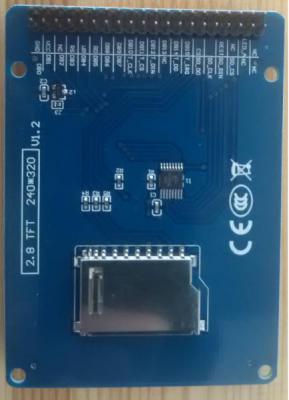

приобрел такой дисплей.

Заливал разные библиотеки ноль эмоций.

Удалось только вычеслить что чип 101.

Что это? и с чем его едят?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

У меня похожый завелся на этом

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

У меня похожый завелся на этом

пробовал 🙁 не помогает

он капельку другой

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

если вы про китайский сайт, то там столько всего и как среди всего этого найти то что мне нужно?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

При чем тут сайт? А выше сообщение?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

эту библиотеку я пробовал, причем с разных источников.

просто появляются какие то полосы и все. строки коментировал раскоментировал ничего не помогает

Источник

Arduino.ru

TFT дисплей. Черный экран (не включается).

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

А про сигнал RD забыли?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

RD к выходу ардуино на 3,3 вольта? Пробовал. Эффекта нет. Экран не включается.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

led_A. Leda //его на +3.3в или +5в

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

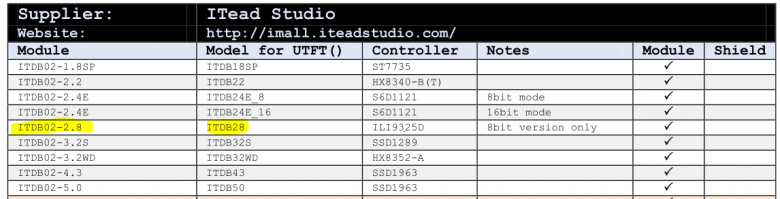

Надо заводить RD на контроллер и читать его тип. У меня вместо ILI9325 оказался ILI9320 и 8-бит по умолчанию.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Пока что у меня недостаточно информации чтобы понять ваши советы. Ушел в гугл.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Led — backlight (фэйспалм)

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Прочитайте 0 регистр дисплея, у многих там тип контроллера.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

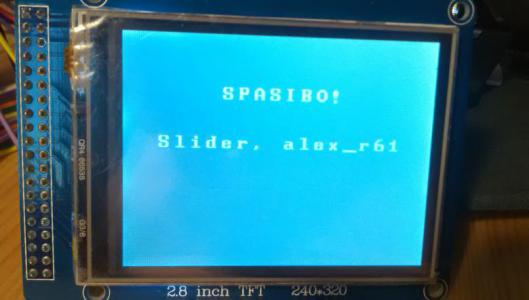

Итак, дисплей включился. Кто бы сомневался.

По поводу считать регистр. Нашел два скетча. Один от товарища Slider: ID_display_read_to_serial_monitor_universal_v2 отсюда, второй LCD_ID_Reader отсюда. Но, увы, не понимаю как запустить их на DUE. Первый не проходит проверку из за отсутствия порта, второй даже работает, но выводит что то не то: 0х2525. Продолжаю разбираться.

UPD: под рукой оказался китайский аналог UNO. LCD_ID_Reader на нем так же показал 0х2525

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

черкните для народа ,что да как, какая инициализация от UTFT подошла? ili9325?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Да, как раз собирался.

На DUE еще не успел попробовать, запустил с китайца UNO (правда свободных пинов после подключения не осталось 🙂 )

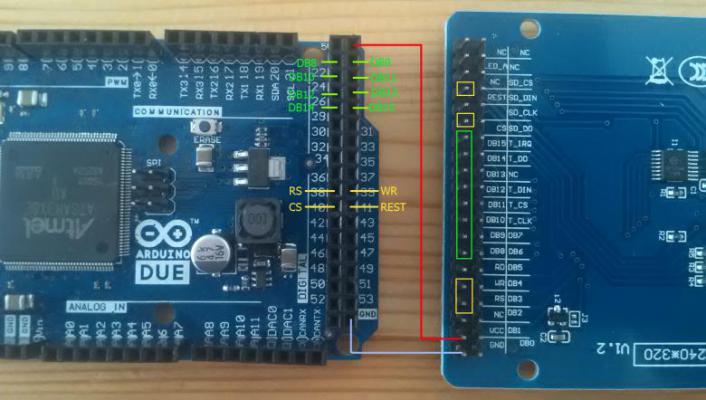

Навела меня на решение LCD_ID_Reader. Перед заливкой скетча, там указано только 8 пинов D0 — D7, которые надо прописать (подозреваю, что может быть можно добавить и остальные до D15, но так делать я не пробовал). У продавца в описании товара выложены фотки 8-битного дисплея ITead studio, поэтому все выглядело логично. По своей невнимательности, когда залил этот скетч первый раз, подключение было сделано на стороне дисплея на пины D8-D15. Монитор порта вывел 0х9393. Это явно было что-то не то, поэтому полез смотреть внимательно подключение и увидел, что диапазон пинов не тот, переключил на D0-D7. Теперь монитор порта мне вывел 0х2525. Зная, что существует модель 9325, я заподозрил что дисплей все таки 16-битный. Подключив по 16-битной схеме сразу залил скетч на «Hello, world» и стал пробовать инициализировать варианты с 9325. Вариант ITDB28 эффекта не дал, а вот TFT01_28, CTE28, ILI9325D_16 оказались работоспособными.

Итог:
D0 — D15, RS, WR, CS, RST : поддключено как в документации к UTFT
RD :+3.3 В
LED_A :+5 В
VCC : +5 В
GND :GND
