Не работает информационный дисплей
cacharel44
Ездит на: Toyota Yaris
С нами с 03.05.12
Всего сообщений: 1
суть проблемы — не работает часть панели приборов где часы и температура. где копать? заранее спасибо
DED IVANOV
Ездит на: Toyota Yaris
С нами с 27.06.13
Всего сообщений: 14
Да, думал об этом. Наверное так и сделаю. Вот только часы включаются как-то с задержкой. может быть 25 Ом многовато..там резюки по 22 Ом стояли?
Авто(дед)
Модератор Ездит на: Nissan 350Z
С нами с 20.05.11
Всего сообщений: 676
Может даже лучше как советует автор идеи, к плате припаяться только двумя проводками, а резисторы поставить в любом другом, удобном и безопасном месте.
Allexxas
Ездит на: Ford Galaxy
С нами с 07.04.16
Всего сообщений: 2
Ford Galaxy 2007 1.8 tdci
периодически пропадает информация дисплея. внизу остается красная полоса. после выключения зажигания ..через некоторое время данные восстанавливаются. Народ, подскажите пожалуйсто какое-нибудь лекарство
Авто(дед)
Модератор Ездит на: Nissan 350Z
С нами с 20.05.11
Всего сообщений: 676
Allexxas: Ford Galaxy
Здесь Форум → Toyota → Yaris →
Allexxas
Ездит на: Ford Galaxy
С нами с 07.04.16
Всего сообщений: 2
=АвтодeД: Здесь Форум → Toyota → Yaris → #
Sorry.. — заблудился !
SergYar
Ездит на: Toyota Yaris
С нами с 08.12.13
Всего сообщений: 11
Не показывает часы.
По ссылке в этой теме, как разобрать панель — там почти ничего нельзя понять.
Не может ли кто рассказать пошагово, как её разобрать (вскрыть).
Ну или как-то покрупнее эти чертежи, что в теме опубликовать.
DED IVANOV
Ездит на: Toyota Yaris
С нами с 27.06.13
Всего сообщений: 14
Какую панель Вы имеет в виду? Саму приборку или блок с прозрачным темным стеклом (спидометр и т.д.)?
SergYar
Ездит на: Toyota Yaris
С нами с 08.12.13
Всего сообщений: 11
DED IVANOV: Какую панель Вы имеет в виду? Саму приборку или блок с прозрачным темным стеклом (спидометр и т.д.)?
У меня вот такая панель (Yaris 2006 год)
Справо — часы. Вот они не светятся совсемь. Остальное все работает.
Как вскрыть и добраться до часов?
SergYar
Ездит на: Toyota Yaris
С нами с 08.12.13
Всего сообщений: 11
Вот такой салон, что бы яснее было видно
SergYar
Ездит на: Toyota Yaris
С нами с 08.12.13
Всего сообщений: 11
Нашел видео как это сделать.
Хоть и на итальянском, всё равно понятно там всё.
Выкладываю ссылку, может кому пригодится еще.
Гелагела
С нами с 18 Январь
Всего сообщений: 1
DED IVANOV
Ездит на: Toyota Yaris
С нами с 27.06.13
Всего сообщений: 14
Разберите панель и посмотрите на плату (на первой странице ветки форума), если имеют место горелые черненькие штучки (транзисторы) то их нужно снять с платы и заменить (припаять) на синенькие штуки (резисторы) на фото есть на первой странице. Резисторы 22 Ома (маленькие черные штуки с надписью 220) можно снять с платы для удобства монтажа, это токоограничивающие резисторы на транзисторы которые вы снимите, следовательно они тоже не нужны. Места пайки обозначил на фото красным.
Andreq
С нами с 12 Март
Всего сообщений: 9
Источник
Не работает информационный дисплей
cacharel44
Ездит на: Toyota Yaris
С нами с 03.05.12
Всего сообщений: 1
суть проблемы — не работает часть панели приборов где часы и температура. где копать? заранее спасибо
Messir
С нами с 05.12.10
Всего сообщений: 934
cacharel44: суть проблемы — не работает часть панели приборов где часы и температура. где копать? заранее спасибо #
Темература двигателя или за бортом?
Копайте в питании приборки. начните с предохранителей.
snoof
Ездит на: Toyota Yaris
С нами с 21.11.12
Всего сообщений: 2
Такая же проблема, дисплей потух семь месяцев назад. Вчера сам загорелся минут на 30 до полной остановки двигателя, спустя мин 10 завел и опять потух. Какие именно предохранители отвечает за этот дисплей? Где копать, подскажите пожалуйста!
Messir
С нами с 05.12.10
Всего сообщений: 934
to snoof: А подсветка его работает?
Вам следует просто пропаять приборку.
p00rn
С нами с 30.11.12
Всего сообщений: 1
была такая же проблема, сам в электрике не силен , ездил по гарантии в Тойота Центр Измайлово, там все сделали, может есть смысл к ним заехать? у них там часто акции бывают всякие, может дешево сделают. В любом случае, удачи Вам с решение этой проблеммы
snoof
Ездит на: Toyota Yaris
С нами с 21.11.12
Всего сообщений: 2
Вам следует просто пропаять приборку. #
Подсветка тоже не работает. Предохранители все живые.
p00rn: была такая же проблема, сам в электрике не силен , ездил по гарантии в Тойота Центр Измайлово, там все сделали, может есть смысл к ним заехать? у них там часто акции бывают всякие, может дешево сделают. В любом случае, удачи Вам с решение этой проблеммы #
Тойота центр у нас очень дорогой, только диагностика около 50 евро.
wasiley
С нами с 16.02.13
Всего сообщений: 3
to snoof: как решили проблему?
Messir
С нами с 05.12.10
Всего сообщений: 934
to wasiley: Пропаяйте приборку
wasiley
С нами с 16.02.13
Всего сообщений: 3
А с чего начать? Как торпеду вскрыть?
Messir
С нами с 05.12.10
Всего сообщений: 934
to wasiley: Посмотрите тут.
bildings
С нами с 14.03.15
Всего сообщений: 4
Здравствуйте, погасла часть приборной панели которая показывает расход, температуру и часы. В ходе разборки выяснилось 6 перегоревших транзисторов, читал на форумах что это болезнь ярисов, говорят типо можно пропоять приборку. Вопрос какие транзисторы туда нужно впаять? Машина Ярис d4d 2006 год.
bildings
С нами с 14.03.15
Всего сообщений: 4
bildings
С нами с 14.03.15
Всего сообщений: 4
bildings
С нами с 14.03.15
Всего сообщений: 4
Решение проблемы найдено. Стоимость ремонта 2$, в общем эти транзисторы если посмотреть стоят паралельно и выполняют роль регулировки яркости дисплея, выпаиваете их и выкидываете, затем припаеваете 2 проводочка к + и -, т.к. +и- у всех этих транзисторов общий припаивать можо в любом удобном месте, ставите между +и- сопротивление на 25 ом 10 ват, лично я поставил 2 по 50 ом 10 ват. ВСЕ РАБОТАЕТ. Просто не будит регулироваться яркость))))) Которая там и так не нужна))) По все возникающим вопросам пишите мне в контакте вот мой адрес http://vk.com/anton_morozov88
Авто (модер)
Модератор Ездит на: Nissan 350Z
С нами с 20.05.11
Всего сообщений: 826
bildings: ставите между +и- сопротивление на 25 ом 10 ват, лично я поставил 2 по 50 ом 10 ват.
Плюс и минус у вас имеются в виду, коллектора и эммитеры транзисторов? А сопротивление (ния) нужно чтобы не так ярко светилась приборка?
Тогда нужно учесть что это сопротивление будет прилично греться. А за отчёт спасибо.
Bruno
Ездит на: Toyota Yaris
С нами с 20.11.12
Всего сообщений: 31
*АвтодeД: Тогда нужно учесть что это сопротивление будет прилично греться. А за отчёт спасибо #
При напряжение бортовой сети 14 В и ограничительном сопротивление 25 Ом 10 Вт, учитывая ток потребления приборной панели, думаю что это сопротивление будет слегка тёплым.
Авто (модер)
Модератор Ездит на: Nissan 350Z
С нами с 20.05.11
Всего сообщений: 826
Думаю тоже, если бы ток был мал, не поставили бы в параллель аж шесть транзисторов.
Хотя схема с маломощными транзисторами включёнными в параллель, абсолютно ненадёжна, что практика и доказывает. Здесь «Япономены» малость недомудрили.
zzale
С нами с 18.05.15
Всего сообщений: 1
Спасибо bildings за отчет. Давно искал решение данной проблемы. Установил два резистора 46 ОМ и 67 ОМ по 5 Ватт — все работает. Спасибо еще раз за предоставленный отчет. Ярис 2006г.
DED IVANOV
Ездит на: Toyota Yaris
С нами с 27.06.13
Всего сообщений: 14
Люди, подскажите, что имеется ввиду под + и — . Если можно на фотке платы укажите места пайки резисторов.
DED IVANOV
Ездит на: Toyota Yaris
С нами с 27.06.13
Всего сообщений: 14

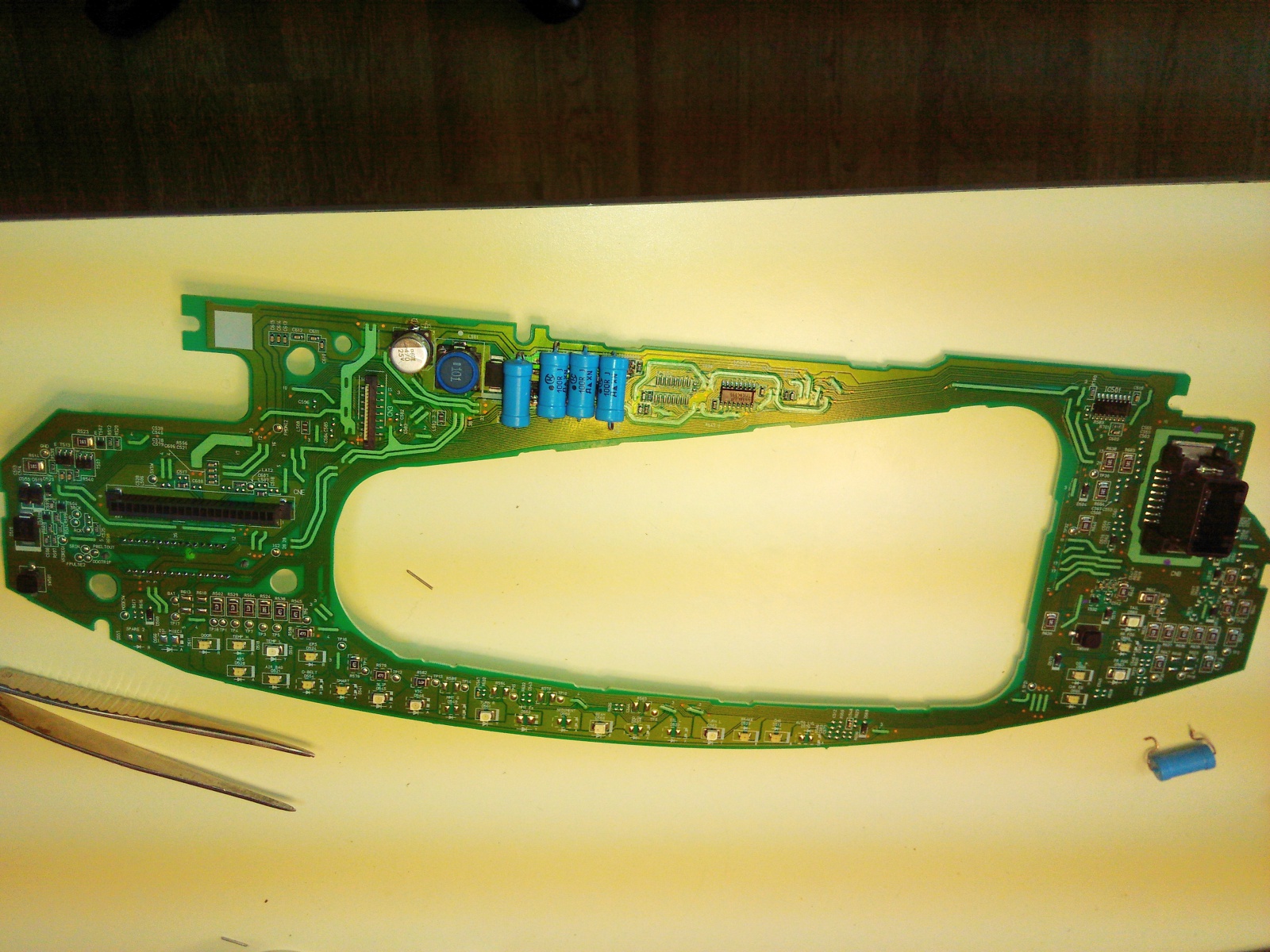

Разобрался, вот мой колхоз!
Авто (модер)
Модератор Ездит на: Nissan 350Z
С нами с 20.05.11
Всего сообщений: 826
Если сборке не мешает и всё работает, нормальный колхоз. Я бы ещё закрепил места пайки и выводы резисторов (только выводы) силиконовой мастикой.
Резисторы сами по себе тяжёлые и при вибрации могут улететь вместе с дорожками печатки.
