Такая история приключилась.
Фотик упал, причем довольно сильно, правда, не на асфальт, а на землю.
При этом разбился мой любимый полтинник Canon, и еще он не хотел сниматься с байонета, пришлось применить силу, и пока снимал, замял один из контактов на байонете.

Из-а этого даже с другим объективом фотик отказывался двигать мотором автофокуса.
то есть снимать можно тока в ручном режиме.

Ну это ладно, фотик я разобрал, и собрал снова, контакт на байонете восстановил.
Теперь моторчик заработал, точка автофокусировки подсвечивается красным, всё круто,
но он проскакивает момент фокуса и без остановки крутит мотор до конца. потом при следующем нажатии спуска возвращается назад, опять проскакивает и крутит до конца.

Не фиксируется у меня автофокус, в общем.
Ясно дело, я проверял его в тех режимах, когда он 100% всегда это делал.
то есть дело не в освещенности и т.п. свой фот я знаю.

да, и еще.
Я тут нашел инфу про болтик. даже покрутил его, думал, вдруг эффект будет.
но нет, никакого улучшения ситуации.
вернул его назад.

Помогите, плз.
Мож собрал че не так?

Так я разберу его за секунду, оно ж тока в первый раз страшно.

Подскажите, куда лезть?
И как оно вообще на резкость наводит? каким образом?
Может я сбил настройку матрицы? Я ж ее тож снимал.

Лан, всем спасибо заранее за ответы, буду ждать новостей.

С уважением
РоминГуд

если настолько бесстрашны то лезьте и сморите, он там под зеркалом внизу. А если не бесстрашны — в сервис.

Что могу сказать. Попробовал я сфоткать направив фотик наверх — та же ерунда, резкость не наводится. посмотрел на само вспомогательное зеркало — оно на месте, не болтается и исправно прячется при сьемке. вроде с ним все хорошо.

Вы мне поясните, чайнику, какие вообще элементы фотоаппарата участвуют в процессе автофокусировки? Я сам электронщик. разберусь. тока намекните.

Как заставить его зафиксировать фокус?

Еще раз благодарю за внимание к моей проблеме.

Первая и самая глупая ошибка Ваша в том, что вы силой попытались сами снять объектив. Очень зря, каким бы чудесным электриком вы ни были. Тут бы только человек с руками ювелира справился.
Так что пока вы ещё больше не навредили фотоаппарату (чем Вы сейчас активно занимаетесь) — отнесите его в сервис.

Искренне сочувствую полтиннику и фотоаппарату. Удачи.

Первая и самая глупая ошибка Ваша в том, что вы силой попытались сами снять объектив.

Да не, снял я его довольно быстро, и вряд ли что-то повредил, кроме контакта на байонете, но я его уже восстановил.

КрейзиНик — спасибо, буду изечать матчасть
Очень интересно разобраться самому, тем более что я им почти не фоткал, поэтому есть время разобраться.

И кстати.
Кто знает где мне могут его починить в Москве за вменяемые деньги?

Отдавать фот и ждать месяц запчастей я уж точно не хотел бы.
А потом еще и платить за ремонт больше чем сам фот стОит на рынке.

Источник

Что будет с объективом после падения

Объектив крепится к корпусу камеры через байонет, что в переводе с французского означает штык. Это один из вариантов байонетного соединения, при котором соединение деталей можно быстро произвести путем путём поворота и осевого смещения относительно друг друга. Само слово ведет свое начало от названия города Байоны, расположенного во Франции, в котором по преданиям изобрели штык, и ранее использовалось в основном для обозначения соединения его с ружьем.

Объектив пострадал от удара

Падение камеры с установленным объективом, с большой долей вероятности приведет к повреждениям техники. Вот и объектив Canon EF 16-35mm f/2.8L пострадал от удара, у него сломался крепеж байонета к корпусной панели и оторвался шлейф от системной платы. Все это необходимо было исправить, и владелец принес его к нам на ремонт.

Ремонт байонета

Байонет служит не только для крепления объектива, через него передаётся информация от тушки на объектив и наоборот. Так же, он служит для достижения единственно верного положения объектива. В случае если будут даже незначительные сдвиги, возможны как минимум промахи фокуса и другие ошибки.

Тут возможны два варианта ремонта, замена, либо восстановление поврежденного крепления. В данном случае мы будем пытаться вернуть креплениям первоначальный вид без замены, так как геометрия кольца байонета не нарушена. Это значит, что после окончания ремонта объектива, ему предстоит еще и настройка.

Восстановление креплений

Приняв устройство в работу, мы разобрали его и демонтировали сломанные крепления. Осмотрев их, инженер начал возвращать им первоначальный вид, для этого используется холодная пайка и фирменные клеевые смеси, которые могут меняться в зависимости от производителя, так как они используют пластик разных типов.

Завершение ремонта объектива

По завершении процесса, инженер начал приводить в порядок контактную группу на системной плате, к которой крепился оторванный шлейф. По окончании нам осталось только восстановить паяльное соединение, что и было проделано. На этом ремонт поврежденного объектива был завершен, но ему осталось еще пройти юстировку.

Можно ли починить объектив самому

Самостоятельный ремонт объектива при таких повреждениях теоретически возможен, но на практике это, с большой долей вероятности, приведет к дальнейшим проблемам при эксплуатации. Лучше доверить ремонт объектива профессионалам, с большим опытом работы.

Источник

После падения объектива не работает автофокус. Что делать?

Дубликаты не найдены

я разобрал бы объектив, но собрать. нет, это не мое)

То же самое. Пока смотрел — разобрать — легко! Собрать обратно — легче застрелиться!

Умудриться сломать Токину — это надо постараться.

В первую очередь думаю стоило б не ронять.

отремонтируй/сдай в ремонт

что делать ответ прост — перестать быть таким шиварлапым.

Ремонт объектива Nikon 50mm

Всем привет) Принесли объектив на ремонт, с довольно распространенной проблемой — уронили с тушкой на оъектив.

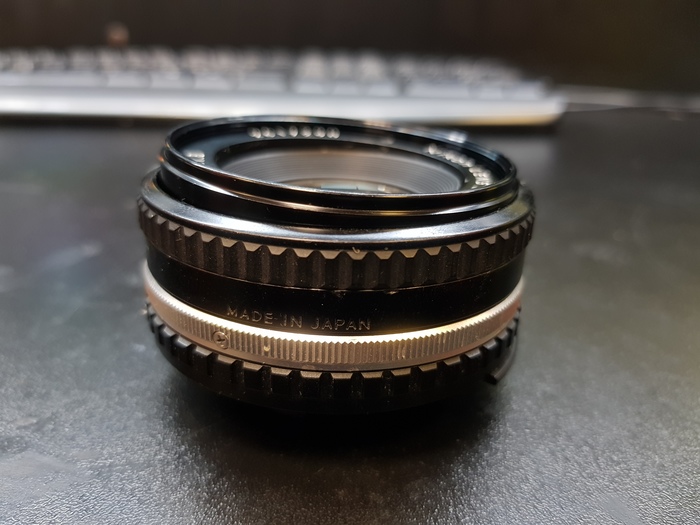

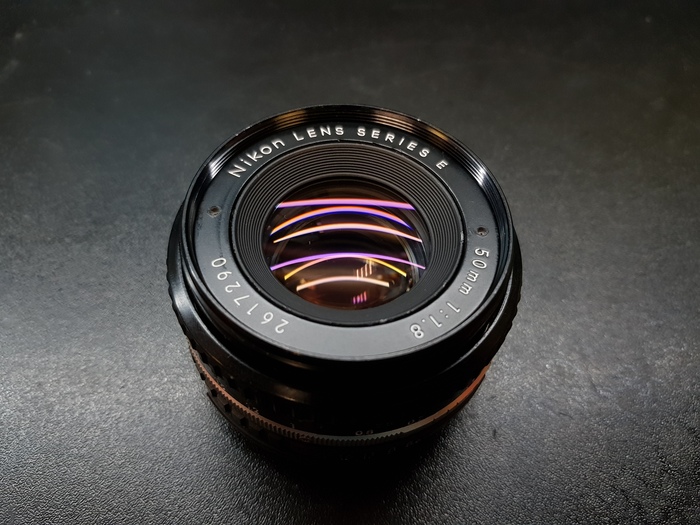

Сам объектив:

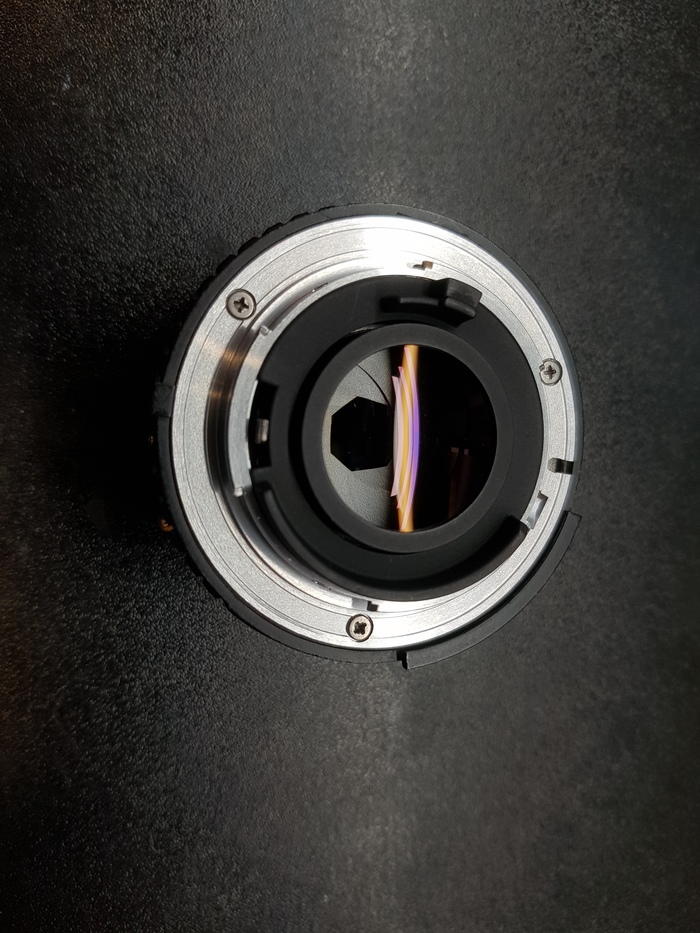

Результат на фото:

Чтобы это поправить, нужно разбирать. Приступаем:

Разбираем до основания и вытаскиваем все элементы. Также разбираем всё со стороны байонетного кольца

После проделанной работы пробуем аккуратно выкрутить смещённую резьбу. У меня не получилось, да и часть копруса была пластиковая. Пришлось аккуратно продавить до конца смещенную резьбу, проще говоря сдвинул на один шаг резьбы вниз.

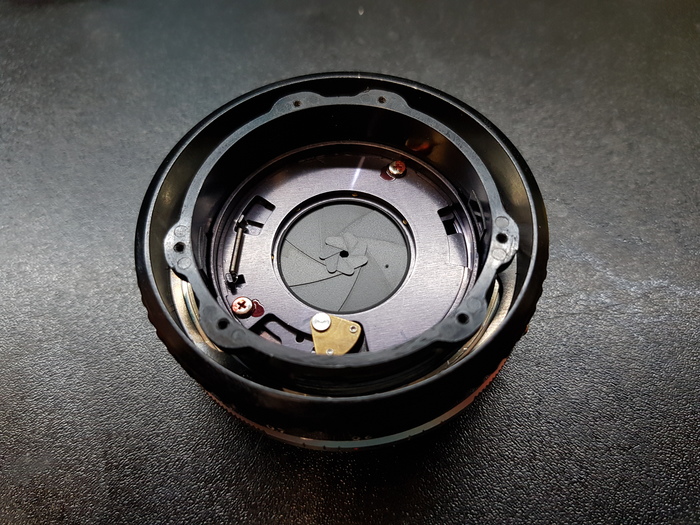

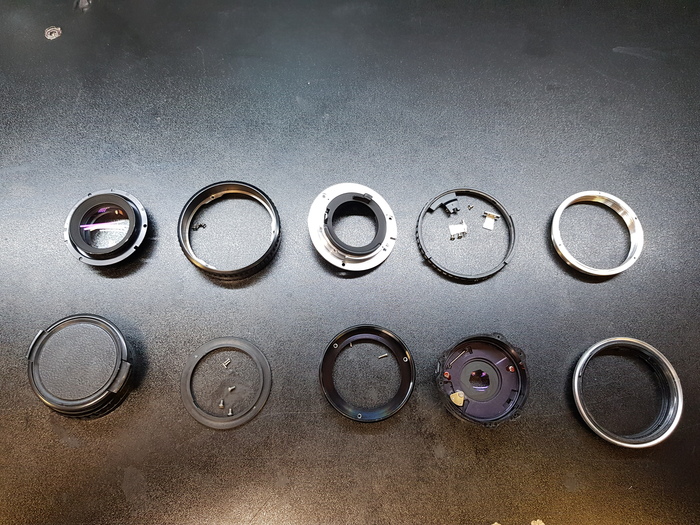

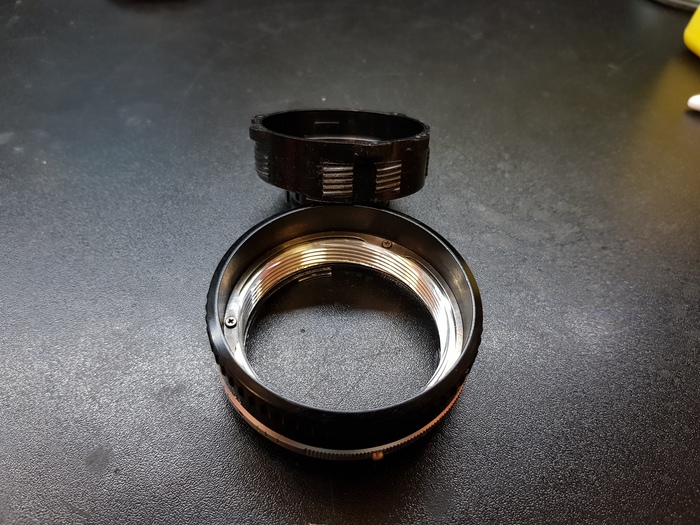

Объектив в разобранном виде:

Иногда после таких падений нарушается геометрия объяектива, и в таком случае мало что можно сделать. Объектив конечно можно будет собрать, но работать он будет плохо — клинить, плохо крутиться и ну и конечно же резкость гуляет. Но тут как говорится пронесло))

Далее собираем всё в обратном порядке и проверяем

Не забываем про возможную пыль и отпечатки на линзах при сборке

Ремонт прошёл успешно, объектив снова радует клиента) Всем добра и поменьше поломок

Про ремонт Sony SELP1650

Купил я недавно сей объектив. За косарь. Продаван говорил что уронил его в первый день после покупки. Полистав эти ваши интырнеты, я выяснил, что такая ситуация с данной моделью очень частая. У объектива при включении выдвигается вперёд основной линзоблок и при падении или даже небольшом ударе внутри ломается опорное кольцо. Кстати, эти кольца уже давно продаются на Алиэкспресс.

В моём экземпляре, с виду, была похожая ситуация — электроника работает, объектив камерой видится, механика заклинена и не работает. Разобрав сей убердевайс я знатно ох. ел, конструкция настолько нежная и хрупкая, что непонятно за что Sony просит столько денег за новый объектив (около 10000 руб.)

Короче, в моём случае дешевое опорное кольцо осталось целым. Вместо него были сломаны: направляющий выступ на основном линзоблоке, лепесток с направляющей на обойме линзоблока и повреждены канавки на геликоиде. Перспектива простого и дешёвого ремонта, казалось бы, накрывалась.

Но, тут включился режим russian-smekalka 🙂 Так как отломаных деталей в конструкции по три, то недостающие можно отлить из эпоксидки, взяв за образец исправныые. Нужна только формочка. Для этого беру немного пластилина, прикладываю его на, предварительно смазанную маслом, исправную деталь и получаю, таким образом, форму для заливки. Затем прилепляю полученную форму к тому месту где элемент нужно восстановить, развожу эпоксидку и заливаю её туда. Аналогично с остальными деталями. Через сутки, когда эпоксидная смола окончательно затвердела, с помощью надфиля и бормашинки, отлитые детали доработал, убрал лишнее и придал нужную форму.

Залита форма под лепесток.

Почти готово, нужно доработать напильником 🙂

Затем пришло время всё собрать обратно. Это та ещё головоломка. Нужно правильно совместить напрвляйки и пазы в геликоиде, затем провернуть на определённый угол, потом опять совместить и т.п. манипуляции до тех пор, пока весь «пазл» не соберётся.

Ещё хотелось бы передать привет «мастеру» который разбирал объектив до меня. Этот рукожоп потерял металлическую накладку над датчиком положения, перепутал и потерял несколько винтиков. Винты пришлось искать другие. Новую накладку я вырезал и кусочка тонкой жести. Придал нужную форму, просверлил отверстия под крепёж и прикрутил на место.

В итоге объектив заработал. Сколько он проработает я не знаю. Может быть эпоксидка отвалится. ХЗ, будем посмотреть. В любом случае я не жалею о покупке. Если он будет работать, то у меня за копейки есть компактный зум с оптическим стабилизатором и бесшумной работой. Для видео — самое то. Ну а если сломается, я получил хороший опыт ремонта.

Ремонт объектива Sigma 18-250mm HSM

Принесли недавно неплохой в общем то объектив, с неисправностью «заклинил». Сам по себе он довольно надёжный, но и он подвержен поломке, а точнее пластиковые втулки, которые рссыпаются. Болты которые их держат, сначала скребут по направляющим, а потом вывинчиваются и клинят объектив.

Текста будет немного, но постараюсь наглядно показать процесс ремонта

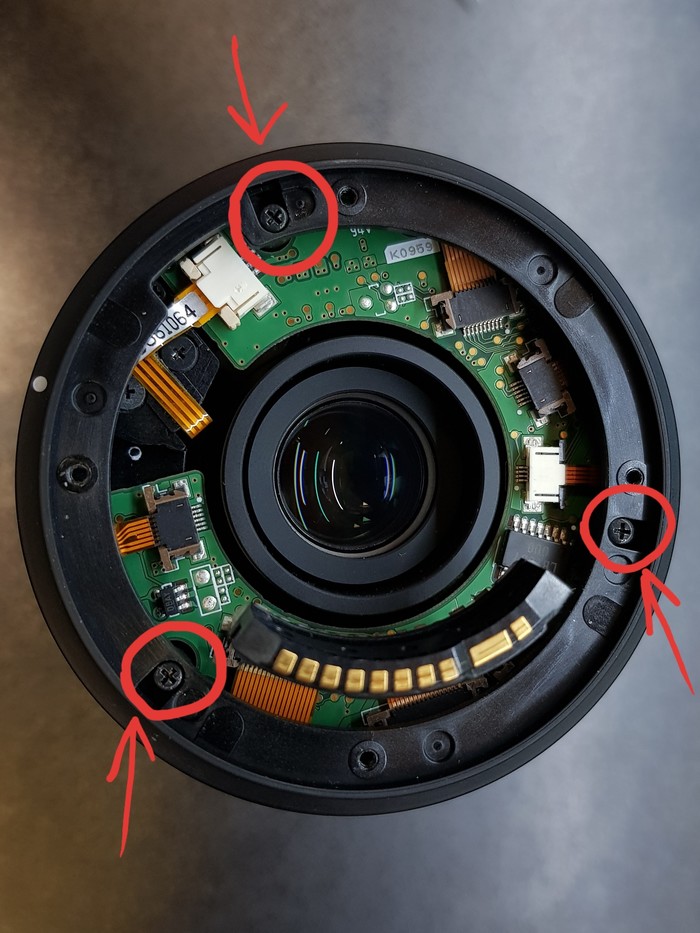

Выкручиваем болты удерживающие контактное кольцо на байонете

Далее откручиваем эти болты

После откручиваем переключатели автофокуса и оптической стабилизации

Потом необходимо снять широкую резинку с объектива и вырутить «гребёнку» и направляющий винт который двигает объектив

После выкручиваем среднюю пластиковую часть и повернув аккуратно вытаскиваем

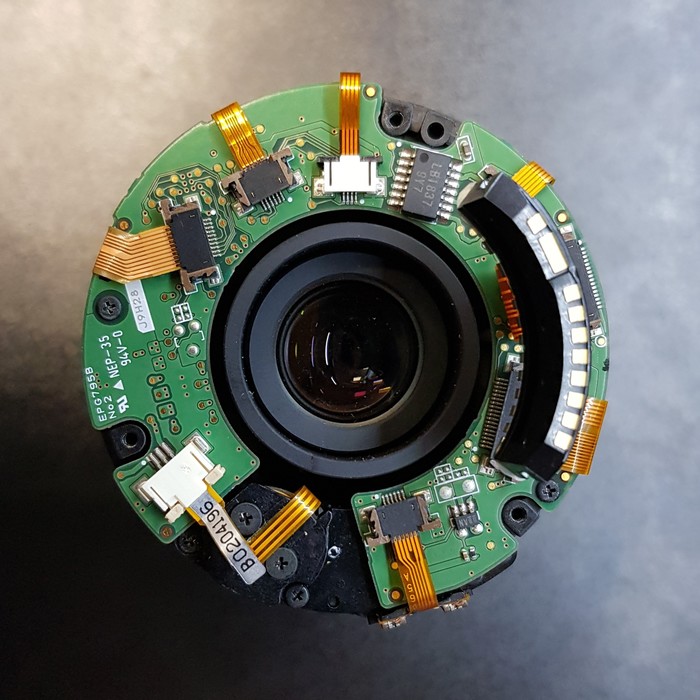

Отщёлкиваем аккуратно все шлейфа и выкручиваем два болта, которые держат плату

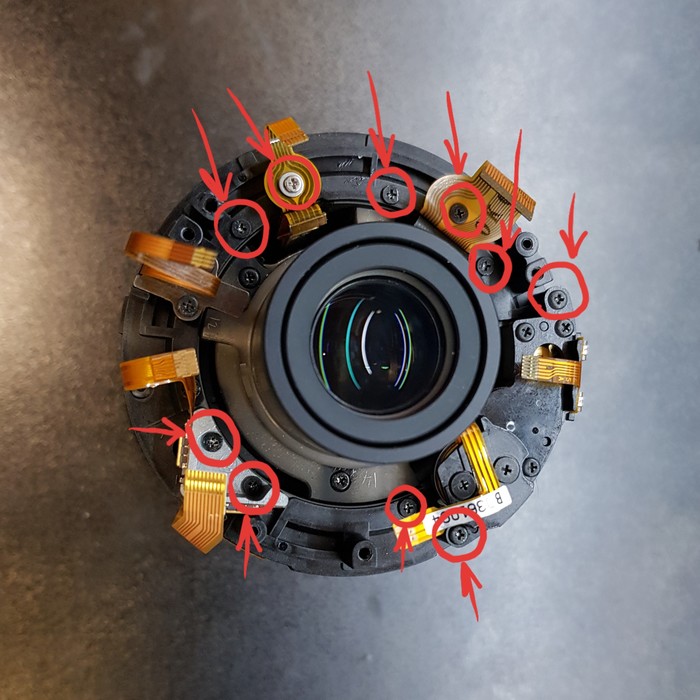

Далее выкручиваем все болты отмеченные на фото и вынимаем блок и поворотное кольцо фокуса

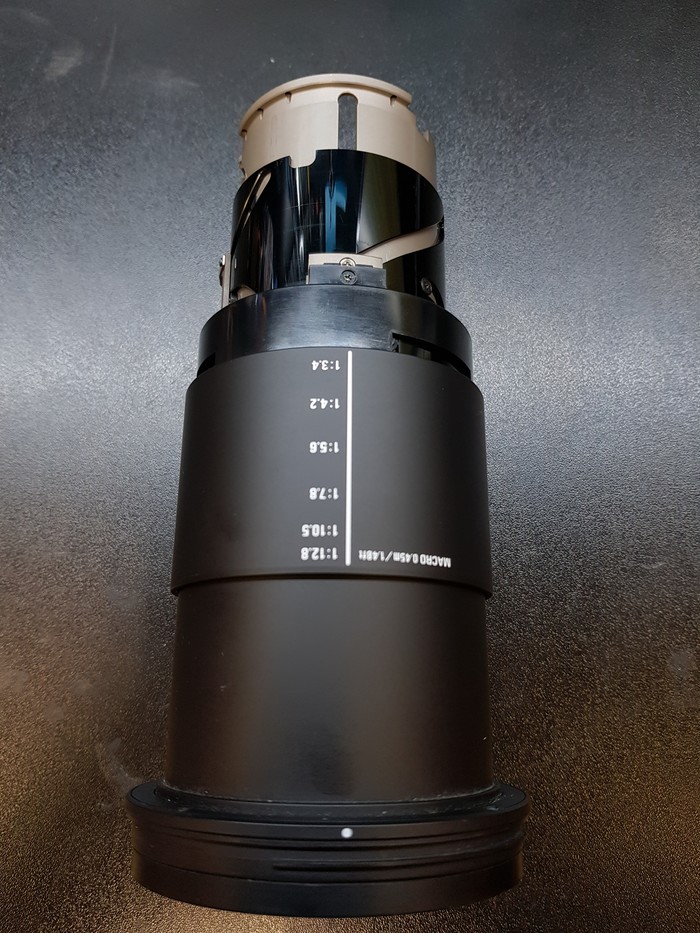

Получается вот такая штука

В принципе дальше разбирать не было смысла, так как я уже практически точно знал куда смотреть. Собственно вот

Пластиковая втулка рассыпалась, болт выкрутился и упал как раз в направляющие объектива

Виновник найден, приступаем к ремонту. К счастью был у меня точно такой же донор, но с разбитой линзой. Разобрав его и сняв нужные втулки, поставил на ремонтируемый объектив, предварительно обработав болты «фиксатором резьбы ЭП-51»

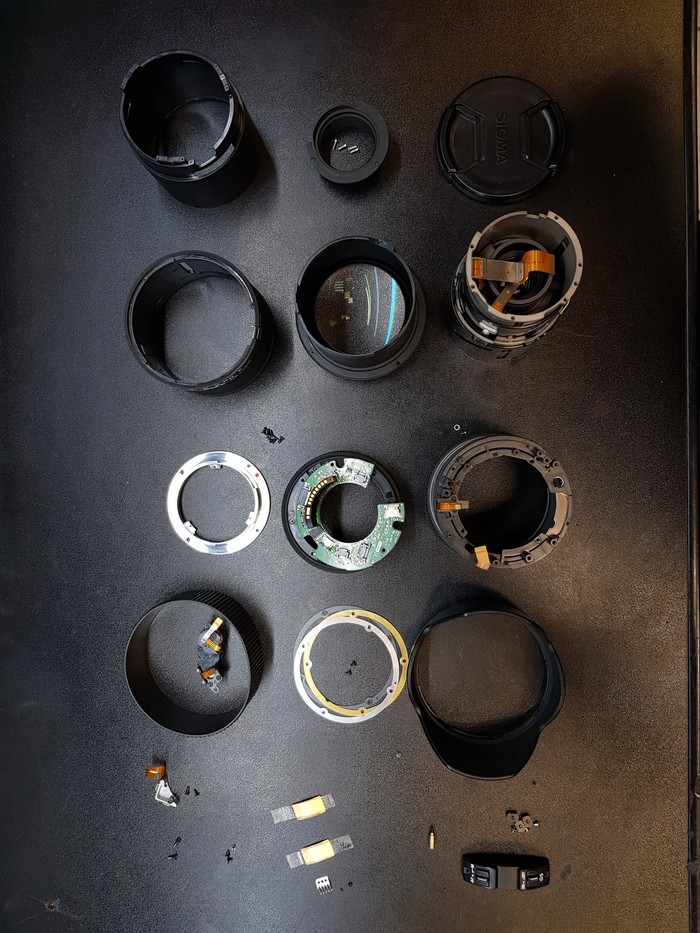

Далее обратная сборка в обратном порядке

Ну вот собственно и всё) Объектив проверил, всё отлично работает, а главное радует клиента) Всем удачных ремонтов

Неожиданно быстрый ремонт Canon 28-135 IS USM

В общем попал ко мне вот этот красавец

В анамнезе — периодически пропадающая бесконечность и иногда мажущий фокус.

Объективами этими я люблю пользоваться, но разбирать и ремонтировать неочень. Много мелочевки и шлейфов.

Подцепил к тушке и начал выявлять неисправность. Объектив на удивление работал исправно. Все наводилось, стабилизировалось и крутилось без нареканий. И я уже готов был его разбирать, когда при очередном тесте на ближний-дальний фокус, я таки поймал проблему.

Здесь должен заметить, что одной из особенностей этих объективов является общая «разболтанность». Если его потрясти, там много чему есть погреметь. Это-то меня и сбило с толку.

В общем картина была такова. Когда снимки щелкались на одной линии, не наклоняя объектив по горизонтали, все было нормально, но стоило чуть наклонить и раздавался легко слышимый и слабо заметный на общем фоне стук. Собственно это была передняя линза.

Аккуратно поддеваю шилом пластиковую накладку и мне в руку выпадает один винт, а второй снимается, приклеенный к накладке.

В общем огромная передняя линза держалась всего на одном винте. И естественно под своим весом люфтила.

Ну раз уж я сюда залез, можно и пыль почистить.

Аккуратно откручиваю винт и вынимаю линзу. Мягкой кистью и грушей избавляюсь от пыли.

Дальше лезть незачем. Собираю, закручиваю.

Тестовый щелк на бесконечность (вороны позировать отказываются). Погонял туда-сюда. Все отлично.

А это на фоне моего старичка 17-85.

Helios 44-2 разбор, ремонт, чистка и другие страшные слова

Любите ли вы старую советскую оптику?

Я до недавних пор относился к старым объективам с изрядной долей скепсиса, а людей ими увлекающихся — теми еще некрофилами.

Но как-то в очередной раз заехав к родителям занесло меня на чердак, где я и обнаружил свой первый фотоаппарат, отцовский Зенит. Повертел я его значит в руках, вспоминая свои первые рукожопые фото и вспомнил, что натыкался на упоминание переходников для старой оптики.

Объектив был безжалостно откручен, на али был куплен переходник с одуванчиком. Я щелкнул пару кадров и офигел. Картинка была замечательной, это офигенно контрастировало с возрастом объектива и вызывало неслабый диссонанс. Ну а дальше все завертелось и я стал собирать, выменивать и покупать. Ну и ремонтировать кудаж без этого, почтенный возраст большей части оптики и зачастую далеко не бережное использование накладывало свой отпечаток.

Ну да пост не об этом.

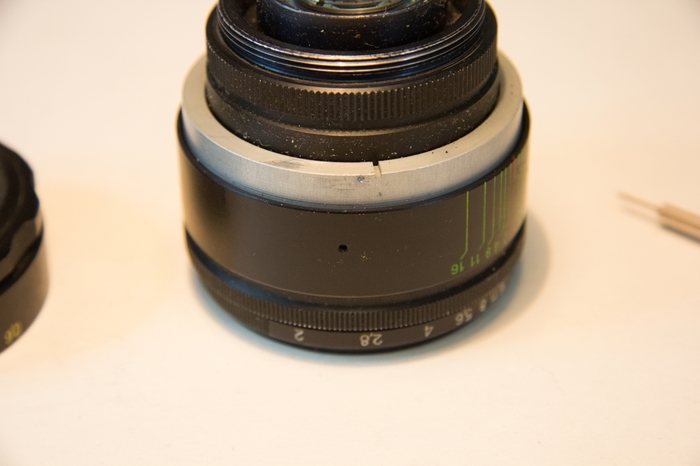

Встречайте. Helios 44-2. 83 года выпуска.

Достался мне почти даром, вместе с макрокольцами. Объектив видел в этой жизни некоторую фигню и прибывал слегка в уставшем виде. Грязный, поцарапанный, с подклинивающим и скрипящим кольцом фокусировки, черезвычайно разболтанным кольцом предустановки дифрагмы и адски тугим кольцом диафрагмы. В общем полный комплект.

Здесь есть несколько моментов. Во-первых, если для вас это впервой и не знаете что и куда закручивается — снимайте на телефон весь процесс, не обязательно видео, фото каждой операции будет вполне достаточно. А во-вторых, если деталь, соединена жестко с другими деталями — поставьте метку, маркером или просто шилом, чтобы в последствии знать как их стыковать.

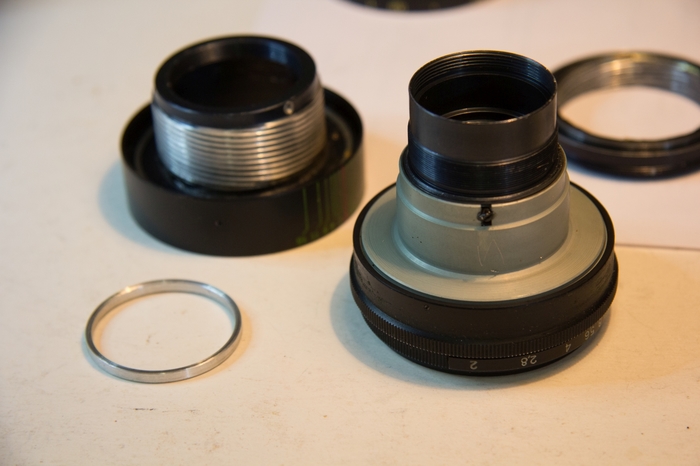

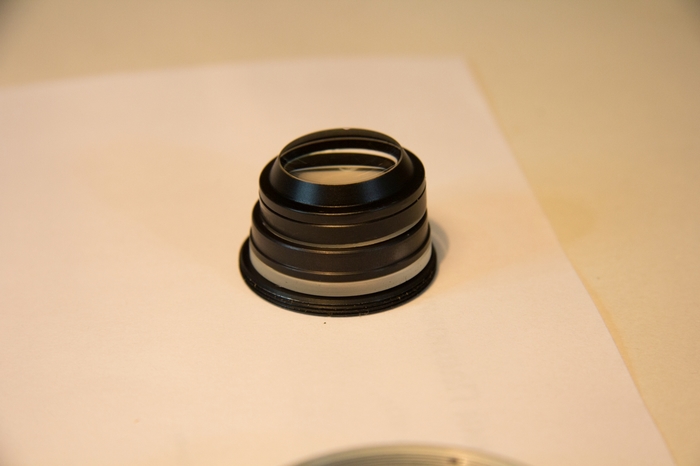

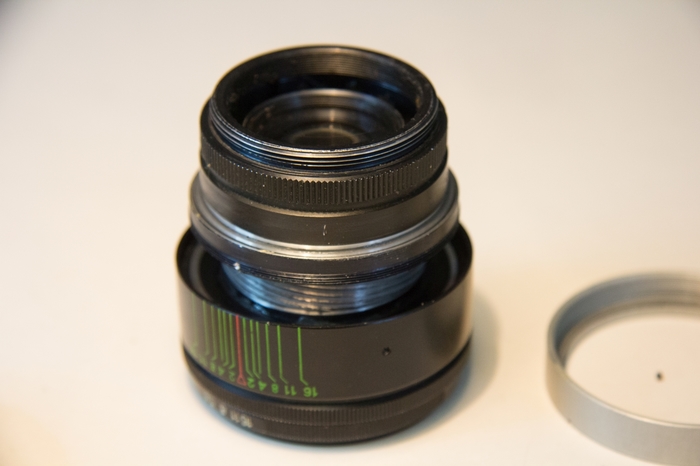

Откручиваем все что крутится и отвинчиваем что винтится.

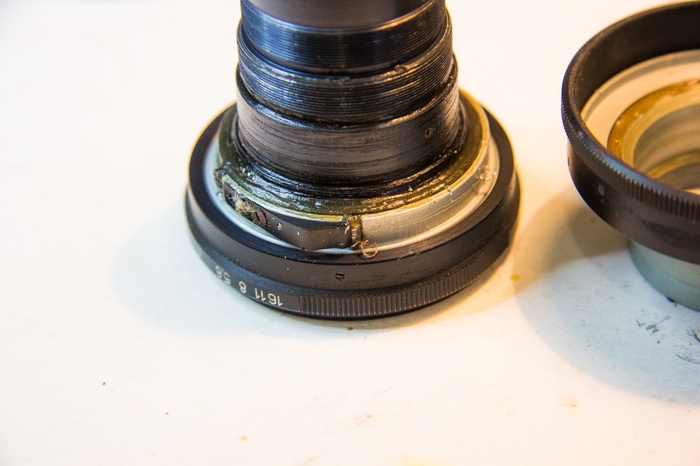

Со старой смазкой беда, где надо ее нет, а где не надо — она загустела и по консистенции напоминает пластилин.

Безжалостно ее вычищаем полностью. Тут стоит запастись ветошью, порезанной на небольшие лоскуты. Пропитался маслом — в мусорку. Экономить не стоит.

Я откручиваю стопорные гайки за неимением спец инструмента обычным штангенциркулем.

С линзами надо поаккуратнее. по хорошему их вообще не стоит лишний раз доставать. Но у меня тут полная разборка с чисткой диафрагмы, а по другому туда не добраться.

А вот и виновник плохого хода колец. Прижимная скоба перескочила ролик. Ставлю ее на место, попутно вычищая старую смазку.

На диафрагме тонны просочившейся со временем смазки. Аккуратно ватной палочкой собираю излишки, несколько раз открываю-закрываю диафрагму и по новой.

А это уже новая смазка. Тут вариантов на самом деле много, кто-то советует Си-180, кто-то другие заморские. Я использую Циатим. Достаточно дешев, вязок и долговечен.

Затягиваем все что болтается и собираем в обратном порядке.

В процессе чистки на одной из линз была обнаружена неприятная и неустранимая царапина. А так в целом после сборки все крутилось — наводилось.

тестовый щелк на полностью открытой.

Ремонт объектива Tamron 17-50mm f/2.8 XR Di II LD VC (B005E) для Canon EF-S

Сегодня на моей кухне лежит этот чудесный объектив. Был уже в ремонте, но из за отсутствия зап.частей решили продать его «как есть». Покажу конструкцию, расскажу что понравилось, что не понравилось, как его уберечь от злой участи.

Как видно из названия стеклышко не простое, зум с постоянной диафрагмой 2.8 в принципе не может быть простым. Так в него еще сунули стабилизатор и внутреннюю фокусировку. Объектив не маленький, диаметр фильтра профессиональные 77мм, приятно увесистый такой бочонок.

По неисправности у него типичный клин зума и фокусировки. Кольцо зума болтается на 360, фокусировка не работает совсем, даже ручная. Сразу понятно что повреждения механические, но у меня есть заранее припасенный донор который купался в море, он как раз с идеальной механикой.

Начинаем разбор со стороны байонета. Хоть байонет и металлический, крепится он на скудные винты в пластиковое кольцо которое в свою очередь крепится уже на основной опять же пластиковый корпус. В начале может показаться что это чисто маркетинг, байонет металл и на соплях, но я решил что пластиковое кольцо и скудные винты играют роль предохранителя при падении. Намного лучше если объектив сломается в этом месте не затронув куда более дорогой корпус и не повредив внутренности, такая «скрытая забота о кошельке владельца и хорошая ремонтопригодность». Это всё мои мысли, и необязательно они правильные. Стоит отдать должное, хоть это всё и пластмасса, собрано это добротно, плотно и если туда часто не лезть, то прослужит свой срок.

Обратите внимание на плату управления и расположение шлейфов, да это шедевр! на столько всё удобно расположено что прям кайф. По сравнению с прошлым постом с 24-85 от Никон где расположение плат при неоднократной разборки просто с ума сводит. Тут всё эстетично и красиво. Шлейфы короткие и не болтаются, повредить их сложно.

Мотор стоит в нем не ультразвуковой тихий и модный, а обычный щеточный моторчик как в китайских игрушках. Сама конструкция очень понравилась, это отдельный блок мотора с редуктором и кнопками вкл/выкл автофокуса и стабилизатора. Снимается одним кольцом.
По сравнению с USM и SWM мотором он намного проще, сама система фокусировки получается проще и это мне нравится. В нем нет датчика GMR и магнитной ленты которые боятся намагниченных отверток, а разбирать объективы размагниченной отверткой то еще удовольствие.
Но в плане работы он конечно же хуже. Медленный, жужжит как Карлсон, нет режима дофокусировки руками М/А когда можно докрутить или поправить фокус без перехода в мануальный режим.

Переключатель режима работы стабилизатора и АФ, никаких проводов и шлейфов. Вставляется в блок мотора, опять же удобно сделано и очень просто.

Под резинкой зума расположена гребенка отвечающая за считывание положения зума, так как кольцо болталось и прокручивалось то от нее ничего не осталось. Поставлю с донора. Можно обойтись без нее, насколько я знаю она нужна для корректной работы вспышки.

Для примера как она должна выглядеть изначально.

Снимается кольцо зума и корпус, удивляюсь как они так всё гармонично сделали.

А теперь по причине неисправности. Ниже видно три направляющих для геликоида, бедой у этого объектива является то что они иногда раскручиваются и система клинит. По поводу системы, опишу ее ниже, она ОЧЕНЬ сложная.

Поэтому, если с вашим объективом что то не так, то принцип автоваза «сама сломалась, сама починилась» тут не сработает. Не надо пытаться провернуть если что то туго идет, само не вылечится и не рассосется. На самом деле это пустяк, протянуть направляйки можно без полного разбора. Но владелец решил провернуть от души, сломал направляющую и самое грустное он погнул кольцо фокусировки и сломал рычаг на кольце зума. Объективу пришел пушной зверек, запчастей таких в продаже не найти, только искать донора.
Ниже кольцо зума, на обломаную часть крепится внешняя часть кольца зума за которую мы крутим. Восстановить конечно можно, заколхозить, прилепить на покиспол, но у меня благо есть она целая.

А ниже в центре лежит кольцо фокусировки, его просто согнуло. Для справки это колечко должно крутиться между двумя другими колечками, там допуск десятки и сотки миллиметра, а крутится оно должно просто идеально, там даже смазки минимум. Восстановить цилиндр невозможно (не люблю это слово, но оно к месту). Либо цилиндра нет, либо прорези в нем уходят в пляску.

На видео сложно показать полноценную работу механизма зума, но в целом должно быть понятно.

А теперь по конструкции. Она сложная, она прям очень сложная.

Это остатки донора, он полностью разобран для наглядности.

Все эти кольца работают взаимосвязанно, одно тянет все другие. Прям как мушкетеры. Крутится и вертится как единый организм.
А теперь представьте это всё надо собрать, правильно между прочим. В каждом кольце по несколько прорезей по 3шт (плоскость проходит через 3 точки, это логично).

Наверное можно посчитать число возможных комбинаций сборки, но мне лень. Если есть опыт, логика и развито пространственное мышление то собрать можно, есть отдельные элементы на кольцах которые должны совместится, но они не всегда однозначные.
Кстати когда эти кольцо сложены на 17мм фокусного, всё достаточно плотно и крепко, на 50мм конструкция вытягивается и жесткости нет. Поэтому, носите свои объективы всегда в сложенном состоянии, у этого тамрончика даже фиксатор есть для 17мм. Небольшое усилие на конец передней линзы при 50мм может угробить его. И держите их крепко в руках;)

По поводу этого объектива в целом. Если есть возможности или вы зарабатываете фотографией то лучше приобретать оригинальную продукцию под свою систему, это факт.
Если любитель, который хочет максимум за минимум средств, которому не нужна молниеносная фокусировка и прочие плюшки то этот объектив просто маст-хэв, реальный универсал. Картинки у тамрона хорошие, даже есть какой то свой узнаваемый рисунок. Конструкция не супер надежная, по моим ощущениям слабый мягкий металл. Но если его не ронять, бережно и чутко к нему относится, то он подарит удовольствие от пользования.
Единственный их большой минус это сильно плавает качество картинки экземпляров, нужно выбирать.

На этом всё, объектив восстановлен полностью. Плавная работа механики достигнута, по пути ничего не сломал.
Приехал ко мне Nikon 12-24 4G утопленный в море, работает только зум, ремонт похоже будет творческий, так что не переключайтесь.

Здоровая критика, вопросы, или советы в комментариях приветствуется.
