Сгорает усилитель TDA7377 на автомагнитоле
Сгоревший усилитель TDA 7377
Тема этой статьи навеяна довольно частым обращением в ремонт автомагнитол с неисправностью, отсутствие звука или большие искажения при воспроизведении. При этом модели все новые с USB проигрывателем, весьма популярные последнее время и микросхемой выходного каскада TDA7377. Причина у всех в основном одна, сгорел усилитель в магнитоле.
Диагностика занимает немного времени и объясняя клиенту причину неисправности практически всегда получаешь вопрос, почему сгорел усилитель. А так как обращавшийся контингент молодой, то и причина почему сгорает усилитель одна — излишне накрученная громкость воспроизведения.
Ничего плохого в накрученной до конца громкости нет при условии, что схема составлена грамотно и учтены все нагрузки на элементы схемы. Я конечно не инженер, но в данном случае экономия производителя просто удивляет. Давайте посмотрим на схему включения TDA7377 в автомагнитолах (Erisson RU-1036 и Soundmax SM-CCR3033):
Теперь посмотрим на типовую схему включения TDA 7377 взятую из его даташита:
Сразу бросается в глаза, что производитель с экономил на двух конденсаторах и может схема была более надежной если бы имеющиеся конденсаторы были бы большей емкости с запасом по напряжению. Может ли может ли сгореть усилитель имея такие недостатки, да может.
Может так же случится, что сгорел один канал на усилителе или два при неисправности одного конденсатора. Это так же в конечном итоге приведет к перегреву и усилитель в магнитоле сгорит.
При ремонте и замене усилителя конденсаторы ставил большей емкости, а по желанию заказчика переделывал под четыре конденсатора или переключал в мостовую.
12 Comments on «Сгорает усилитель TDA7377 на автомагнитоле»
Усилитель хорош только при мостовом включении.
Дело всё в том что, при подключении на 4 канала, получается 2 канала поют в одном направлении, а два других в обратном, то есть противоположные фазы.
Оно и понятно, переключателя из обычного в мостовой режим нету, как например у TEA2025, где один из «плюсов» превращается в «минус»
И получается, что этот УНЧ подключается два динамика на «плюсовые» и общий через кондер, а два других на «минусовые» и тоже на общий через кондер.
А общий тут и является минусом.
привет помогите, при прослушивание музыки со временем у магнитолы появляется жуткий звук, не завися от того радио играет или USB, при отключении и повторном включении через минут 5 опять та же история,в чем может быть причина. грешу на кондеры но они не вздуты
Источник
Решено Китайский Pioneer нет выхода с унч TDA7377
sergeyetl2012
Проблема вот в чем с микросхемы TDA7377 нет выходе . Примерную схему аппарата я нашол так вот у меня сигнал на входах микросхемы есть а на седьмой ноге микросхемы STBY всего 1.23 вольта это походу мало ,сопротивление по схеме R111 10 килоом а у меня стоит 100 ком
питание на микросхеме 9 воль . Да микросхему менял не в ней проблема .Посаветуйте в чем дело.

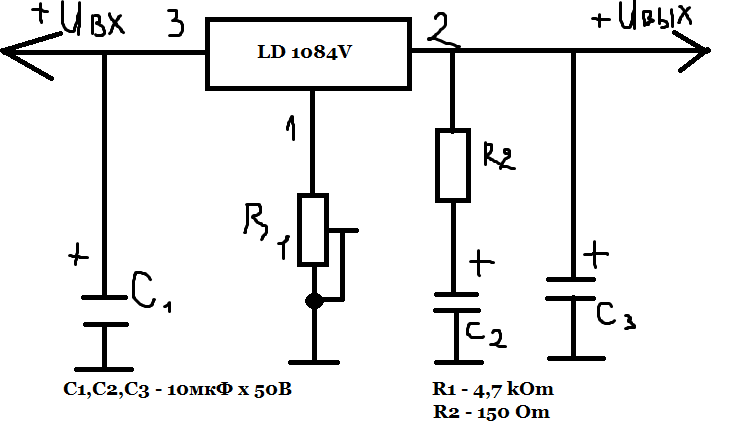

Доктор
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.
Неисправности
Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
- Прошивки ТВ (упорядоченные)
- Запросы прошивок для ТВ
- Прошивки для мониторов
- Запросы разных прошивок
- . и другие разделы
По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Схемы телевизоров (запросы)
- Схемы телевизоров (хранилище)
- Схемы мониторов (запросы)
- Различные схемы (запросы)
Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Marking (маркировка) — обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
Package (корпус) — вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
| Сокращение | Краткое описание |
|---|---|
| LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
| MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
| EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
| eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
| LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
| SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
| SDA | Serial Data — Шина интерфейса I2C для обмена данными |
| ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
| IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
| PCB | Printed Circuit Board — Печатная плата |
| PWM | Pulse Width Modulation — Широтно-импульсная модуляция |
| SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
| USB | Universal Serial Bus — Универсальная последовательная шина |
| DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
| AC | Alternating Current — Переменный ток |
| DC | Direct Current — Постоянный ток |
| FM | Frequency Modulation — Частотная модуляция (ЧМ) |
| AFC | Automatic Frequency Control — Автоматическое управление частотой |
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Кто отвечает в форуме на вопросы ?
Ответ в тему Китайский Pioneer нет выхода с унч TDA7377 как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию по форуму ?
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким еще маркам можно спросить ?
По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Какие еще файлы я смогу здесь скачать ?
При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
Источник
Усилитель tda7377 не работает
Здравствуйте! Не могу разобраться, что происходит.

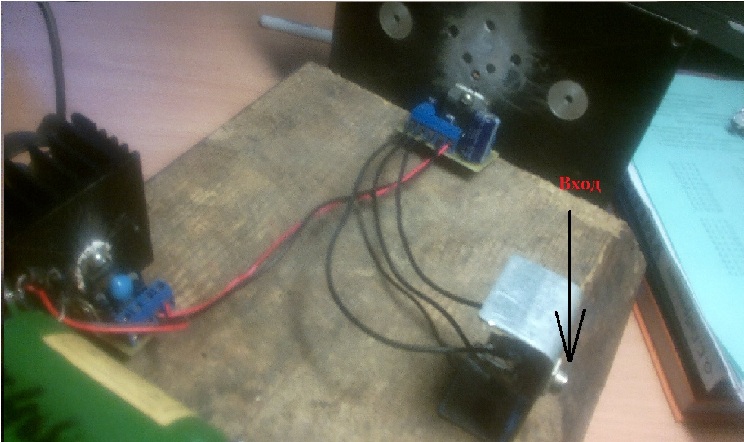

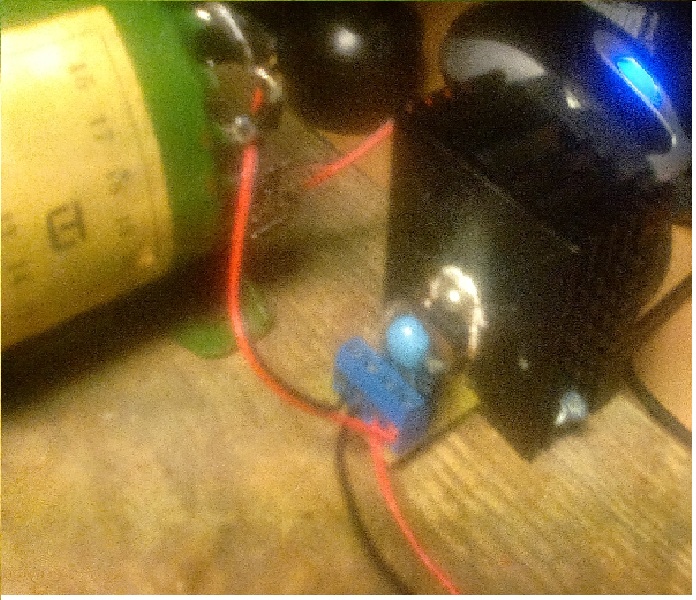

Купил собранный усилитель на TDA7377, собрал, всё работает.
Однако, проверяя стерео заметил такую хрень. При касании пальцем одного канала (как и должно быть) гудение шло в одном динамике. А как прикоснулся к другому каналу, гудение было в обеих динамиках, и оно резко отличалось от другого канала.
В электроннике я плох.
| Реклама | ||
| | ||
| ||
sergeisams  | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Карма: 16 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
но не намного
