Sergey, №1. В трехфазных сетях в пределах одного щитка перекос нагрузок по фазам не должен превышать 15% если один однофазный РКН отключается, то перекос =33,33% если два отключаются, то перекос 100%
Показать полностью.

№2. Попытайтесь уловить ход мысли. Для трехфазных потребителей запрещено ставить однофазные аппараты защиты, изначально речь идет про АВ, но РКН тоже можно причислить к аппаратам защиты. Если вы для себя ответите на вопрос почему на вводе мы ставим один трехполюсный АВ, а не три однополюсных, то вы найдете ответ почему нельзя ставить однофазные РКН.

№3. Если в доме все потребители однофазные, то в принципе вы можете прибегнуть к применению однофазных РКН, но тогда схема должна быть другая. В этом случае, мы должны разделить один трехфазный ввод на три однофазных, (на подобии трех разных квартир на одной лестничной клетке, которые питаются от одного стояка, и для питания которых, соответственно, сделаны три однофазных отвода от трехфазной сети), при этом мы должны выполнить все необходимые требования по защите таких однофазных отводов.
Для этого нам потребуется установить свой двухполюсный вводной АВ, вводное УЗО 300(100) мА, на каждый однофазный «ввод», потом РКН, контактор, и так далее. При этом каждый так называемый «однофазный ввод» должен иметь свой нулевой проводник, то есть объединяться после двухполюсного АВ и РКН нулевые проводники уже не должны, так как объединять нулевые проводники разных линий запрещено.

В чем состоят ошибки, при замене трехфазного реле, на три однофазных:
№1 состоит в том, что каждый однофазный отвод не защищен своим АВ, желательно двухполюсным, и в том, что нули этих однофазных вводов снова объединяются. Это получается то же самое, что вместо трехполюсного АВ, поставить три однополюсных АВ.
№2. При применении однофазных РКН, в однофазных сетях, дожжен разрываться как фазный так и нулевой проводник, а устройства типа УЗМ не обладают функцией разрыва нуля. Поэтому их целесообразно применять с контактором, чтобы ноль тоже разрывался.

№4 Если мы хотим сделать правильную схему описанную в пункте 3, как будто у нас не один трехфазный, а три однофазных ввода, и планируем в доме не один щит, а несколько, например 2, то применяя однофазные РКН в первом щитке, мы уже не сможем подать трехфазное питание во второй щит пятижильным кабелем. Для реализации этого нам уже потребуется три трехжильных кабеля между первым и вторым щитком, а также три отдельных кросс-модуля в щитке № 2 с двумя шинами в каждом (фаза1-ноль, фаза 2 –ноль, фаза 3- ноль), для распределения питания по группам между разными фазами, или как минимум, три отдельные нулевые шины. не связанные между собой.

№5. Цена, трех однофазных реле напряжения и трех контакторов к ним, будет значительно выше, чем одно трехфазное РКН — плюс 1 контактор, А так как, правильная схема описанная мной выше, более насыщенная, то соответственно по работам будет дороже.

№6 . Если мы захотим реализовать в нашем доме, систему с автоматическим вводом резерва (АВР), то с применением однофазных РКН, Схема АВР будет значительно сложнее, и потребует дополнительных устройств, по сравнению со схемой в которой применяется трехфазное РКН.

Источник

Трёхфазное устройство защиты от неполадок сети УЗМ-3-63

Страница 1 из 3 • 1 , 2 , 3

Трёхфазное устройство защиты от неполадок сети УЗМ-3-63

автор Элек Вт Авг 12, 2014 3:37 pm

Единственное трёхфазное устройство защиты от неполадок в трёхфазной сети, совмещающее в себе трёхфазное реле контроля напряжения + трёхфазный контактор 3х63А + варисторная защита от импульсных помех по каждой из фаз — УЗМ-3-63:

Обеспечивает быстродействующую защиту чувствительной трёхфазной нагрузки. Ширина корпуса — 6 модулей (105мм).
Имеет встроенную функцию контроля частоты — 45-55Гц. За пределами этого диапазона частоты сети реле гарантировано выключено.
Можно использовать эту функцию для разрешения подключения нагрузки после запуска генератора (ДГУ и пр). При условии «нормального» напряжения нагрузка будет подключена только когда генератор выйдет на рабочий режим и будет готов принять нагрузку (частота сети более 45Гц).

ВНИМАНИЕ;

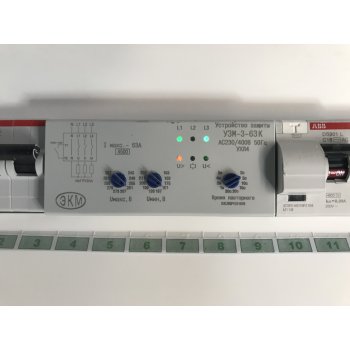

С января 2016 года взамен устройства защиты УЗМ-3-63 будет выпускаться УЗМ-3-63К.
Оно будет отличаться от предшественника только наличием клемм дистанционного управления.
Это позволит дистанционно включать/отключать нагрузку замыканием «сухого» контакта.
При аварийном состоянии сети (обрыв фазы, не правильное чередование фаз и пр.) реле не включится.

Последний раз редактировалось: Элек (Ср Фев 10, 2016 8:37 pm), всего редактировалось 3 раз(а)

Источник

УЗМ 3-63, нужна помощь

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Объявления на НН.РУ — Стройка

2000 х 550 х 1600 мм (Ш*Г*В)
Цена: 86 834 руб.

490 х 500 х 1850 мм (Ш*Г*В)
Цена: 12 039 руб.

910 х 385 х 920 мм (Ш*Г*В)
Цена: 9 702 руб.

1200 х 700 х 805 мм (Ш*Г*В)
Цена: 17 178 руб.

Вопросы реализации концепции реформы ЖКХ и необходимость стандартизации деятельности управляющих компаний обсудили на конференции в.

Источник

УЗМ-3-63

Господа, кто имел дело с ?

Есть ли смысл в трёхфазный щиток ставить именно его, а не три штуки УЗМ-51М?

eugene138 написал :
Есть ли смысл в трёхфазный щиток ставить именно его, а не три штуки УЗМ-51М?

Лучше поставить 3 однофазных УЗМ.
Чтобы при изменении напряжения на одной фазе, не отключались две другие.

D_A_N написал :
Лучше поставить 3 однофазных УЗМ.
Чтобы при изменении напряжения на одной фазе, не отключались две другие.

Это в случае, если нет трехфазных потребителей. И вообще — спорный вопрос. Как правило, при проблемах с нулевым проводником, если в одной из фаз напряжение повышается, то понижается в других. У нас в гаражной сети, при сварочных работах, наблюдается обратная картина: в фазе, на которой подключен сварочник, напряжение садится, а в двух других — повышается. Поэтому, чтобы решить, сколько ставить УЗМ, нужно проанализировать, какие проблемы будут характерны для конкретно этой сети.

mr.energo написал :
Это в случае, если нет трехфазных потребителей.

mr.energo написал :
Поэтому, чтобы решить, сколько ставить УЗМ, нужно проанализировать, какие проблемы будут характерны для конкретно этой сети.

Все уже давно «спроектировано» и в дома-квартиры ставят три однофазных УЗМ-51М, но никак не УЗМ-3-63.

mr.energo написал :
Это в случае, если нет трехфазных потребителей.

Даже,если варочная плита трехфазная или электрокотел, то их тоже подключают через однофазные УЗМ.

ОК, давайте конкретизируем:

трёхфазное РН — для защиты трёхфазных нагрузок, критичных к неполнофазному режиму, нарушению порядка чередования фаз, перекосу фаз. Недостаток такого РН для защиты нагрузок, не предъявляющих указанных требований — при пропадании одной из фаз (кто-то учинил КЗ в ЩЭ с перегоранием вставки во ВРУ), РН сработает и отключит и «здоровые» фазы.
три однофазных РН — для большинства бытовых применений, включая нагрузки с питанием от двух или трёх фаз, не требующих обязательного полнофазного режима, соблюдения порядка чередования фаз и т.д.

D_A_N написал :
Даже,если варочная плита трехфазная или электрокотел, то их тоже подключают через однофазные УЗМ.

Да, «ТЭНовые» трёхфазные плиты и котлы не критичны к полнофазному режиму, при пропадании одной или двух фаз они или потеряют часть мощности или часть режимов мощности или просто выключатся, если пропала та фаза, от которой питается блок управления.
А вот какие-нибудь трёхфазные индукционные варочные, если такие бывают, в неполнофазном режиме, возможно, лучше не питать. п.с. Хотя не факт.

Источник
