Доработка китайского вольтамперметра WR-005

Поиском в интернете нашёл его брата близнеца YB27VA и его типовую схему. Сразу скажу, что схема моего прибора немного отличается. Суть переделки заключается в отвязывании дифференциального входа операционного усилителя ad8605 (маркирован как B3A) от общего провода питания. Для переделки потребуются начальные навыки реверс инженеринга (чтобы убедиться, что схема та самая), пайки мелких деталей и знание закона Ома 🙂

Схема до переделки:

Красным обозначены перерезанные дорожки. От резистора R6 решил отказаться, поскольку, похоже, он нужен только для того, чтобы амперметр показывал «0» при отключенном шунте. Так же перенос питания ad8605 (2 ножка) не является необходимым (судя по испытаниям в симуляторе).

Вторая переделка решает проблему, связанную с тем, что индикатор не «видит» первые

180мА тока, то есть при подаче на шунт 1А прибор показывает 0,8А, если подать 0,2, то ноль и тд. Это связано со смещением входа ОУ и АЦП. Его можно посчитать, зная сопротивление шунта и величину, на которую прибор «врёт». У меня вышло 270мкВ на входе ОУ. Это смещение легко создать искусственно, добавив один резистор в схему, в результате прибор начнёт измерять от нуля.

В моём случае потребовалось добавить резистор 1140кОм от интегрального стабилизатора на 3В до «+» входа ОУ. Этот резистор, совместно с R7 и шунтом образовывает делитель, задающий начальное смещение.

Составной резистор получился ровно столько, сколько нужно, за счёт погрешности одного из них 🙂

В результате он теперь измеряет, начиная с 50мА, до 50А с минимальным шагом примерно 20мА (0 тоже показывает). Линейность тоже не подкачала, но, иногда, пропускает единицу, например с 0,12 сразу на 0,14 перескакивает.

Достигнутая точность приятно меня удивила, получился настоящий измерительный прибор, который можно использовать в лабораторном БП в качестве основного индикатора. Которому даже можно верить 🙂 (это касается, по крайней мере, тока). Непонятно, почему китайцы решили сэкономили на паре копеечных деталей. Их стоимость явно на порядок ниже остальных комплектующих, того же ad8605, например. Пользуйтесь хорошими приборами 🙂

Источник

Ремонт китайского вольтамперметра

На днях вклеивал на термоклей, такой китайский вольтамперметр 4 битный в корпус лбп, да перестарался.Перестала отображаться одна цифра напряжения сверху слева вторая, см.фото! Это одна из цифр напряжения. При вращении потенциометра, напряжение меняется на оставшихся трех, не рабочий индикатор так и не загорается. Повредил то ли дорожку, при отковыривании лишнего клея, то ли надавливании на угол индикатора для фиксирования в нужном положении, отломалась пайка выводов сегментов, их пропайка ничего не дала, конечно без микроскопа сделать качественно будет трудно. может кто поделится схемой (в сети не нашел) или подскажет куда копать. К продавцу обратился, пока не ответил.Заказывать и ждать новый не хочется

Найдены возможные дубликаты

Сообщество Ремонтёров — Помощь

6.5K постов 10.5K подписчиков

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

феном прогрей чтобы элементы зашевелились а не сдулись только. хотя может внутри индикатора обрыв или кирдык

Продавец скажет, что надо проверять перед установкой, как и с экранами на моб.телефон, работоспособность должна быть проверена до заклейки

В том и дело, что все работало

всётаки придётся оторвать от «соплей» и отпаять индикатор для проверки

По марке индикатора узнай где там общий анод-катод у пропавшей ячейки, там скорее всего и обрыв будет.

Временный ремонт водяного редуктора газовой колонки SuperFlame, Нева 4510, 4511

Доброе время всем.

Решил поделится временным способом восстановления водяного редуктора газовой колонки Superflame производства г.Тула, но подойдет и для других колонок где установлен водяной редуктор как на фото ниже текста. Признаки неисправности были следующие. Шток давления воды еле отходил от микровыключателя поджига, что свидетельствовало о низком давлении воды. Колонка зажигалась долго и с хлопками, так как был поздний поджиг. Вместо батареек переделал на зарядное 5 вольт от телефона. ( если кому нужно, пишите расскажу как переделывал). Перед этим конечно же проверил все фильтры в системе подачи воды. Поток холодной волы из кранов был обычный по давлению. Стало ясно что неисправность кроется к клапане. Когда то разбирал только газовый клапан и общее представление имел что там и к чему. Почитал инет. Узнал что внутри стоит резиновая мембрана как на фото 3, для ее замены уже продаются силиконовые как на фото 5. Разобрал колонку, ничего хитрово, нужны разводной ключ, и отвертки прямая и крестовая №2. В итоге опасения подтвердились мембрана лопнула по середине. А находящийся под ней распределитель (видимо ) давления отгнил и развалился фото 6. Весь инет излазил что бы найти и купить ремкомплект или целиком клапан в Питере. Было либо под заказ, цены около 3 т.р или в наличии, но очень далеко. В итоге что бы не оставаться без горячей воды решил хотя бы заклеить мембрану. Начал искать кусочек резины как от камеры велосипеда или подобного что бы вклеить и на глаза попались силиконовые крышки фото 6, которые жена купила в FixPrice (не реклама). Одна из них идеально подошла по диаметру. В итоге я вырезал середину силиконовой крышки по первому ребру, примерил все подошло идеально. Отмыл старую мембрану, срезал пупырышки ( см видео) обезжирил, намазал выступающую часть мембраны резиновым клеем и соединил бутерброд. Фото собранного клапана не делал. Развалившиеся бронзовые фигулины (есть на видео) выкинул, они не принципиальны. Все штоки регуляторов отмыл, смазал. Колонка заработала как новая. Фото клапанов взято с инета.

Источник

Китайский вольтамперметр, ставим шунт

Добрый день, друзья!

Стал я обладателем сего чуда из поднебесной модель X30599 — вольтамперметр.

Первое что я заметил, так это отсутствие шунта. В его отсутствие амперметр выдавал постоянно 99.9А, вольтметр показывал четко.

Разбираем негодяя, для меня это было самое сложное (боялся сломать «уши» креплений).

Как подключать(фото выше):

толстый черный(амперметр) на «-«;

тонкие желтый(вольтметр) и красный(питание прибора) на «+»;

толстый красный «нагрузка»;

тонкий черный(питание прибора) на «-«, после внедрения шунта, тонкий черный не нужен.

Необходим кусок медного провода сечением 1 мм^2 (один квадрат) (диаметром 1,12 мм +-) длиной 90 мм.

Скручиваем в спираль, для удобства использовал шариковую ручку и припаиваем.

Далее берем нагрузку, я взял мотор-редуктор от шуруповерта, замеряем ампераж эталоном (мультиметром), и подстроичным резистором (возле контактов толстых проводов) выставляем значение = или приближенное к мультиметру.

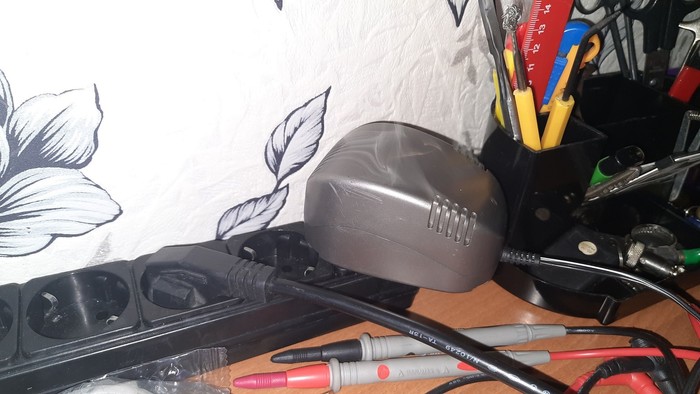

И напоследок, мой БП задымил ((

Ибо нех превышать допустимую нагрузку по току ))

БП остыл и снова в строю!

Всем хорошего настроения!

Дубликаты не найдены

автор все неправильно сделал.

первым пунктом должно идти — открываем спор.

Давно брал, проверил — вольтметр работал, на «А» забил (лень было) подтвердил и в ящик убрал. После уже заказывал с шунтом — проблем нет! А этот решил до ума довести, довел, я доволен. Для кого-то может и элементарщина, но я не нашел как и из чего именно сделать шунт, только общая инфа да теория, сделав свое (игрался с длиной шунта припаивал/отпаивал час наверное(с перекурами)), как убедился, что работает — решил поделиться с читателями.

Источник

Встраиваемые миниатюрные цифровые вольтметры из Китая: обзор и тонкости применения

Для контроля работы аппаратуры бывают полезны постоянно работающие приборы — вольтметры, амперметры и т.п. Постоянный контроль параметров поможет понять пользователю: всё ли в порядке с аппаратурой, или «что-то пошло не так».
В этом обзоре будут представлены два миниатюрных цифровых вольтметра: на 30 Вольт и на 100 Вольт. Они — похожи, но не одинаковы.

Вольтметры предназначены для измерения постоянного напряжения положительной полярности.

Конструкция цифровых вольтметров

Оба вольтметра — бескорпусные; и из-за очень малых размеров платы с электроникой сначала может показаться, что они состоят только из индикаторов:

На этом фото сразу видно различие между вольтметром на 100 В ( слева) и на 30 В (справа): вольтметр на 100 В имеет 3-проводное подключение, а вольтметр на 30 В — двухпроводное.

Почему так сделано?

Всё очень просто: в вольтметрах применяется линейный стабилизатор с максимальным входным напряжением 30 В. Поэтому «младший» вольтметр может питаться прямо от измеряемого напряжения, а «старший» при использовании для измерения напряжений свыше 30 В требует для своего питания отдельный источник.

Если же 100-вольтовый вольтметр применять для измерения напряжений до 30 В, то можно замкнуть красный и желтый провода между собой и тоже запитать от измеряемого напряжения.

Но, как обычно, есть нюанс. Если запитывать прибор от измеряемого напряжения, то оно должно быть не ниже, чем необходимо для питания стабилизатора напряжения в приборе, а это — 5 В (рекомендовано продавцом). То есть, в этом случае и измеряемое напряжение должно быть не менее 5 В (испытания показали работоспособность и при 4 В, но это не гарантируется для всего температурного диапазона; да и разброс параметров элементов на плате вольтметра никто не отменял).

Куплены вольтметры были на Алиэкспресс ЗДЕСЬ, цена (на дату обзора) — смешная: от $0.76 за 30-вольтовый прибор и до $1.35 — за 100-вольтовый.

Несколько слов о габаритах вольтметров.

Если говорить о размерах кратко, то габариты приборов 30.2 x 11 x 8.6 мм.

С разбивкой по деталям размеры будут такие: длина платы — 30.2 мм, ширина платы — 11 мм, длина блока индикации — 22.6 мм, ширина блока индикации — 10.4 мм, высота блока индикации (от уровня платы) — 6.2 мм, высота всего прибора (от низа платы до верха индикатора) — 8.6 мм.

Высота цифр на индикаторе — 7.1 мм (0.28 дюйма).

Посмотрим на обратную сторону вольтметров, т.е. на платы с электроникой:

Платы вольтметров — абсолютно одинаковые, и различаются только расположением двух элементов (эти места указаны стрелочками на фото).

То есть, при желании и наличии «прямых рук» можно один из них преобразовать в другой и обратно. Но экономического смысла в этом нет, лучше сразу купить, какой надо (или, при сомнениях — оба сразу).

Назначение проводов — очевидное: чёрный — земля, красный — питание (оно же — измеряемое напряжение для 30-вольтового прибора), желтый — измеряемое напряжение.

На платах вольтметров расположено очень мало деталей.

Основа вольтметров — аналого-цифровой микроконтроллер, увы, без маркировки. Впрочем, никаких претензий к его работе не возникло.

Микроконтроллер осуществляет аналого-цифровое преобразование сигнала; затем, вероятно, какую-то нехитрую вычислительную обработку (возможно, усреднение нескольких замеров); а затем отправляет результат на 3-значный светодиодный индикатор.

Питанием микроконтроллер обеспечивают стабилизаторы с маркировкой «7533-1 E1125D» и «6513 TA502H».

Оба стабилизатора выдают на выходе напряжение 3.3 В, и, скорее всего, являются клонами популярных стабилизаторов AMS1117.

Для калибровки вольтметров имеется подстроечный резистор.

Вот, собственно, и всё.

Испытания цифровых вольтметров

Сразу надо сказать о главном: в испытаниях проверялась точность настройки вольтметров в том виде, в каком они пришли из Китая. Проверять точность просто «как таковую» смысла нет, поскольку в приборах есть калибровочные подстроечники, позволяющие скорректировать настройку вольтметров, если погрешность показаний окажется высокой.

Программа испытаний такая: сначала проверяем точность 100-вольтового вольтметра, а затем — синхронность показаний вольтметров при измерениях одного и того же напряжения.

Также проверим ток потребления приборов и входное сопротивление для 100-вольтового прибора.

Проверка точности заводской настройки, напряжение — 5 Вольт:

Всё хорошо, ошибка — менее 1%.

Напряжение — 12 В:

Здесь формально ошибки совсем нет, но это означает, скорее всего, что ошибаются оба прибора. 🙂

Обратите внимание: после 10 Вольт на тестируемом вольтметре запятая перескочила на 1 знак, и теперь прибор сотые доли Вольта не показывает.

Напряжение — 30.1 В:

Аналогично, ошибки как будто нет.

Дальше надо бы проверить на напряжении 100 В, но такого блока питания у меня не нашлось. Максимум, что нашлось — напряжение — 49.4 В:

Здесь обнаружилась небольшая погрешность на 0.1 В.

Вольтметр на 100 В позволяет измерять напряжения и меньшие, чем его напряжение питания. Но точность при этом будет падать по банальной причине: из-за слишком большого «веса» ошибки на единицу младшего разряда.

Можно измерить, например, напряжение на батарейке:

Теперь проверим совпадение (или несовпадение) показаний вольтметров между собой для двух напряжений (4 В и 30 В):

Совпадение показаний вольтметров между собой оказалось на очень хорошем уровне.

Теперь — пример практического применения одного из этих вольтметров.

Младший вольтметр (на 30 В) я пристроил к QC-триггеру, предназначенному для получения напряжения 9 и 12 Вольт от павербанков и QC-зарядок (обзор QC-триггера вместе с павербанком).

Этот триггер посылает в подключенное устройство команду на выдачу 9 или 12 В, но не проверяет её исполнение.

Теперь проверка есть:

На этой фотографии оказалась хорошо заметна ещё одна особенность вольтметра: цифра «1» на индикаторе светится ярче других цифр.

Вероятно, вольтметр питает каждый из 3-х разрядов индикатора одним и тем же током, и для подсветки обходит их поочерёдно; в результате чего чем меньше число активных сегментов в цифре, тем ярче они светятся.

Нельзя назвать это существенной проблемой, но обратить внимание на неё следует.

Теперь — о потреблении тока вольтметрами.

Вольтметр на 30 В (с красным индикатором) потребляет 11 мА, вольтметр на 100 В (с жёлтым индикатором) — заметно больше, почти 16 мА.

При питании вольтметра на 100 В от источника с напряжением 30 В нагрев стабилизатора на плате прибора был весьма ощутимым (получилось 0.4 Вт рассеиваемой мощности на стабилизаторе).

Отсюда следует рекомендация: запитывать 100-вольтовый прибор напряжением не свыше 20 В. Самый лучший вариант — напряжением 5 В, которое есть почти везде.

Причина более высокого потребления у этого вольтметра, возможно, кроется в более высоком потреблении его индикатора (всё остальное у них — одинаковое).

Входное сопротивление 100-вольтового прибора — 100 КОм.

Говорить же о входном сопротивлении 30-вольтового прибора нет смысла, поскольку вход там объединён с питанием.

Диапазон подстройки точности вольтметров с помощью подстроечного резистора на плате составляет около 8%.

Итоги, выводы, тонкости применения

Сначала — о тонкостях применения при измерении отрицательных напряжений.

Если напряжение не превосходит 30 В, то всё делается элементарно: земля вольтметра подключается к минусу питания, а плюс вольтметра — на землю питания. И всё сразу работает!

Если же измеряемое напряжение превосходит 30 В, то всё становится намного сложнее.

Использовать в этом случае возможно только 100-вольтовый прибор; причём для его питания потребуется отдельный изолированный источник (в буржуйской терминологии — плавающий или даже летающий).

Это — серьёзное усложнение схемы, из-за чего есть смысл задуматься о других приборах для подобных измерений.

Теоретически можно вместо изолированного источника питания загасить лишнее напряжение резистором или стабилитроном; но такое решение — не красивое и ограничивает диапазон рабочих напряжений.

Теперь — о достоинствах протестированных вольтметров.

• низкая цена;
• хорошая точность измерения;
• возможность питания измеряемым напряжением;
• малые габариты и вес.

Достоинства — очень существенные, но и недостатки тоже есть:

• отсутствие регулировки яркости (в темноте свечение индикатора ощущается слишком ярким, а при ярком свете — тускловатым);
• наличие строб-эффекта (при движении глаз или самих вольтметров);
• не измеряют переменное напряжение;
• сложности с измерением отрицательных напряжений свыше 30 В.

Проверить актуальную цену или купить протестированные вольтметры можно здесь, причём имеется широкий выбор цветов свечения индикаторов (помимо протестированных с желтым и красным цветом).
